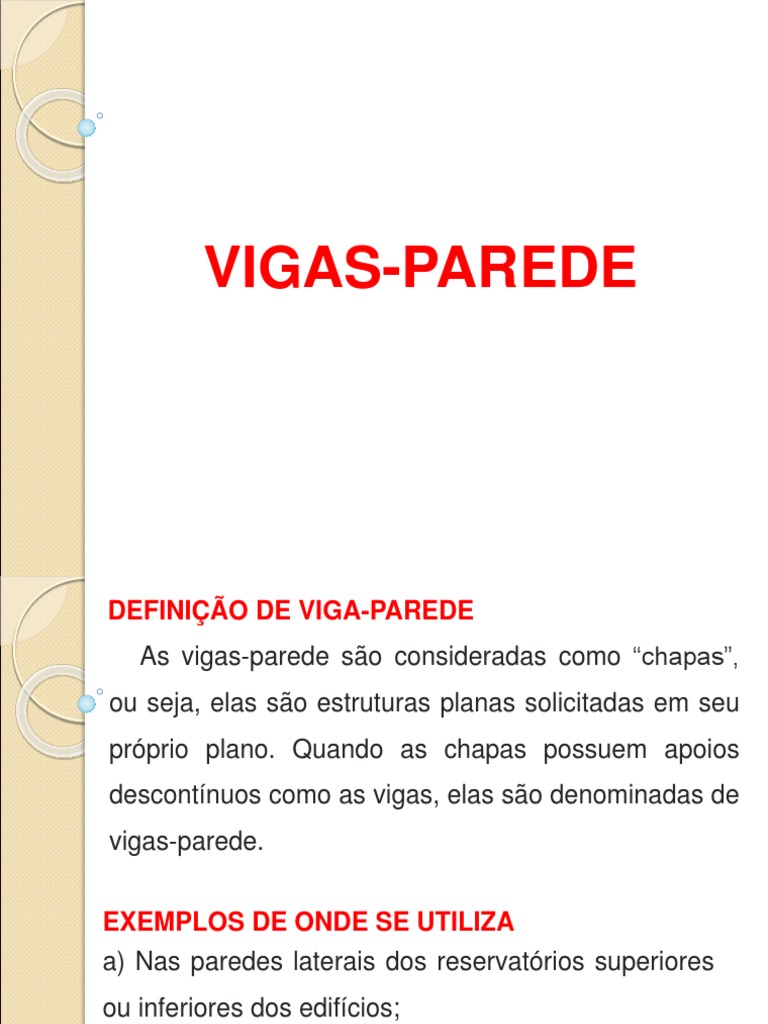

VIGAS-PAREDE

DEFINIÇÃO DE VIGA-PAREDE
As vigas-parede são consideradas como “chapas”,
ou seja, elas são estruturas planas solicitadas em seu
próprio plano. Quando as chapas possuem apoios
descontínuos como as vigas, elas são denominadas de
vigas-parede.

EXEMPLOS DE ONDE SE UTILIZA

a) Nas paredes laterais dos reservatórios superiores
ou inferiores dos edifícios;

b) nas fachadas dos edificios, de onde origina o

nome viga-parede.
 LIMITES DE ESBELTEZ – l / h

a) vigas biapoiadas: l / h < 2,0;

b) vigas de dois vãos: l / h < 2,5;

c) vigas contínuas com mais

de dois vãos: l / h < 3,0.
 TENSÕES E DEFORMAÇÕES NORMAIS

a) não é válida a hipótese

de Navier-Bernoulli (seções
planas);

b) o braço de alavanca de
alavanca “z” difere daquele
obtido para vigas esbeltas.
ALTURA EFETIVA (he)

FORMAS DE RUPTURA DAS VIGAS-PAREDE

a) escoamento da armadura longitudinal do banzo
tracionado;
b) ruptura da ancoragem da armadura longitudinal
do banzo tracionado;
c) esmagamento do concreto nas diagonais
comprimidas próximas aos apoios;
d) ruptura da armadura de suspensão para as cargas
penduradas.
a) CÁLCULO DA ARMADURA DO BANZO TRACIONADO

Valores do braço de alavanca “Z”:

a.1) Viga parede biapoiada:

a.2) Viga parede de dois vãos:

a.3) viga parede contínua com mais de dois vãos:

POSICIONAMENTO DA ARMADURA TRACIONADA:
VIGA DE UM SÓ VÃO
b) ARMADURA DE SUSPENSÃO

b.1) Se a viga-parede for solicitada por uma

carga de cálculo “Pd” distribuída uniformemente
ao longo do vão “I” e aplicada na face inferior,
deve-se empregar uma armadura de suspensão
formada por estribos verticais.

b.1.1) ARMADURA DE PELE

b.1.1.1) Deverá ser prevista uma armadura de
pele em ambas as faces com espaçamento não
maiores que duas vezes a espessura da parede
ou 30 cm. Seu valor é dado por:
c) VERIFICAÇÃO DAS TENSÕES DE COMPRESSÃO
NOS APOIOS
c.1) Pode ser feito a partir dos modelos bielas e
tirantes;
CÁLCULO PARA SE EVITAR O ESMAGAMENTO
CÁLCULO PARA SE EVITAR O ESMAGAMENTO

Finalmente, devem ser feitas as seguintes verificações:

EXEMPLO DE APLICAÇÃO
EXEMPLO DE APLICAÇÃO

observação:
EXEMPLO DE APLICAÇÃO

MODELO DE CÁLCULO:
ARMADURA LONGITUDINAL
TENSÃO NOS APOIOS

CONDIÇÃO
ANCORAGEM DA ARMADURA DE FLEXÃO
ARMADURA DE SUSPENSÃO E ARMADURA DE PELE
ARMADURA DE SUSPENSÃO E ARMADURA DE PELE
DETALHAMENTO
