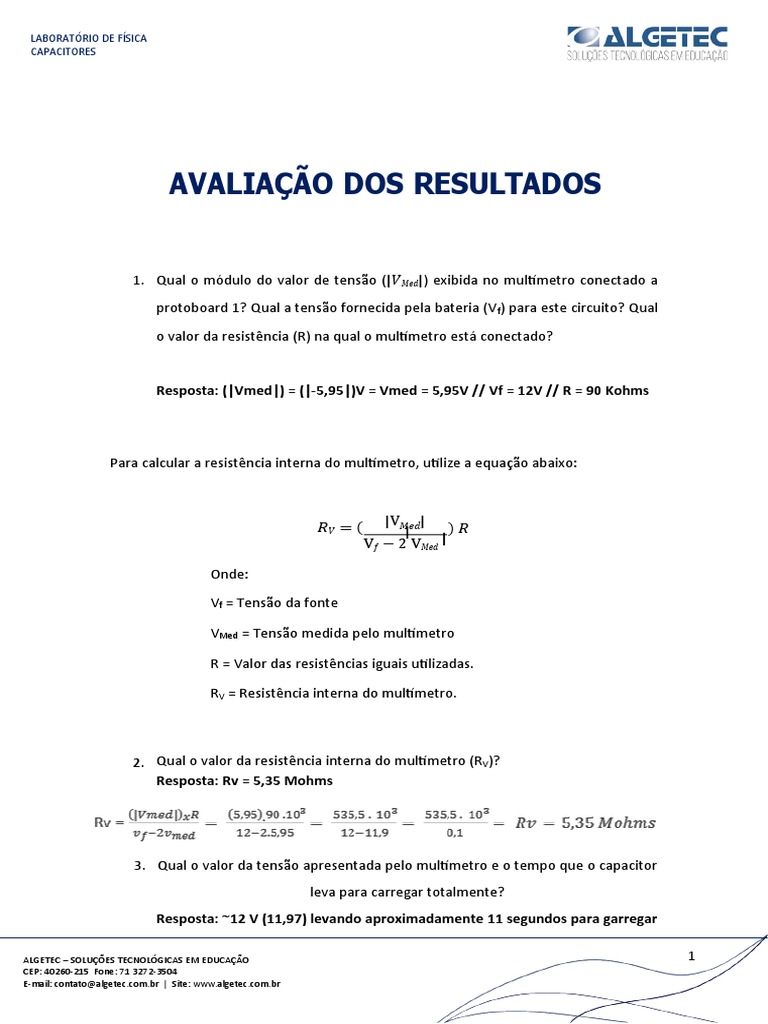

LABORATÓRIO DE FÍSICA

CAPACITORES

AVALIAÇÃO DOS RESULTADOS

1. Qual o módulo do valor de tensão ( |𝑉𝑀𝑒𝑑|) exibida no multímetro conectado a

protoboard 1? Qual a tensão fornecida pela bateria (V f) para este circuito? Qual
o valor da resistência (R) na qual o multímetro está conectado?

Resposta: (|Vmed|) = (|-5,95|)V = Vmed = 5,95V // Vf = 12V // R = 90 Kohms

Para calcular a resistência interna do multímetro, utilize a equação abaixo:

|V𝑀𝑒𝑑|
𝑅𝑉 = ( | )𝑅
V𝑓 − 2 V𝑀𝑒𝑑 |

Onde:
Vf = Tensão da fonte

VMed = Tensão medida pelo multímetro

R = Valor das resistências iguais utilizadas.

RV = Resistência interna do multímetro.

2. Qual o valor da resistência interna do multímetro (RV)?

Resposta: Rv = 5,35 Mohms

3. Qual o valor da tensão apresentada pelo multímetro e o tempo que o capacitor

leva para carregar totalmente?
Resposta: ~12 V (11,97) levando aproximadamente 11 segundos para garregar

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 1

CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br
 LABORATÓRIO DE FÍSICA
CAPACITORES

totalmente.

4. Preencha a tabela 1 com os dados obtidos no carregamento do capacitor.

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 2

CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br
 LABORATÓRIO DE FÍSICA
CAPACITORES

V63% 7,56V

Medições
Medição 1 2 3 4 Média
T63% (s) 1,90 1,93 1,85 2,13 1,95

Tabela 1 – Dados do carregamento do capacitor

5. Qual o valor da tensão apresentada pelo multímetro e o tempo que o capacitor

leva para carregar totalmente?
Resposta: O valor apresentado é 0V e o tempo é de aproximadamente 12
segundos

6. Preencha a tabela 2 com os dados obtidos no descarregamento do capacitor.

V37% 4,44V

Medições
Medição 1 2 3 4 Média
T37% (s) 2,17 2,12 2,03 2,12 2,11

A constante de tempo de um circuito RC é dada por:

τ=R∗C
Onde:

τ é a constante de tempo em segundos;

R é a resistência em ohms;

C é a capacitância em farads.

Utilizando os dados do circuito 2 e ignorando a resistência interna do multímetro (devido à

sua influência desprezível no cálculo da constante de tempo) encontre:

τ Teórico = 1,8 s
Os valores encontrados nos passos 5 e 6 são os valores encontrados
experimentalmente para a constante de tempo, anote esses valores abaixo:

τ Experimental1 = 1,95 s

ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO 3

CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br
 LABORATÓRIO DE FÍSICA
CAPACITORES

τ Experimental2 = 2,10 s
