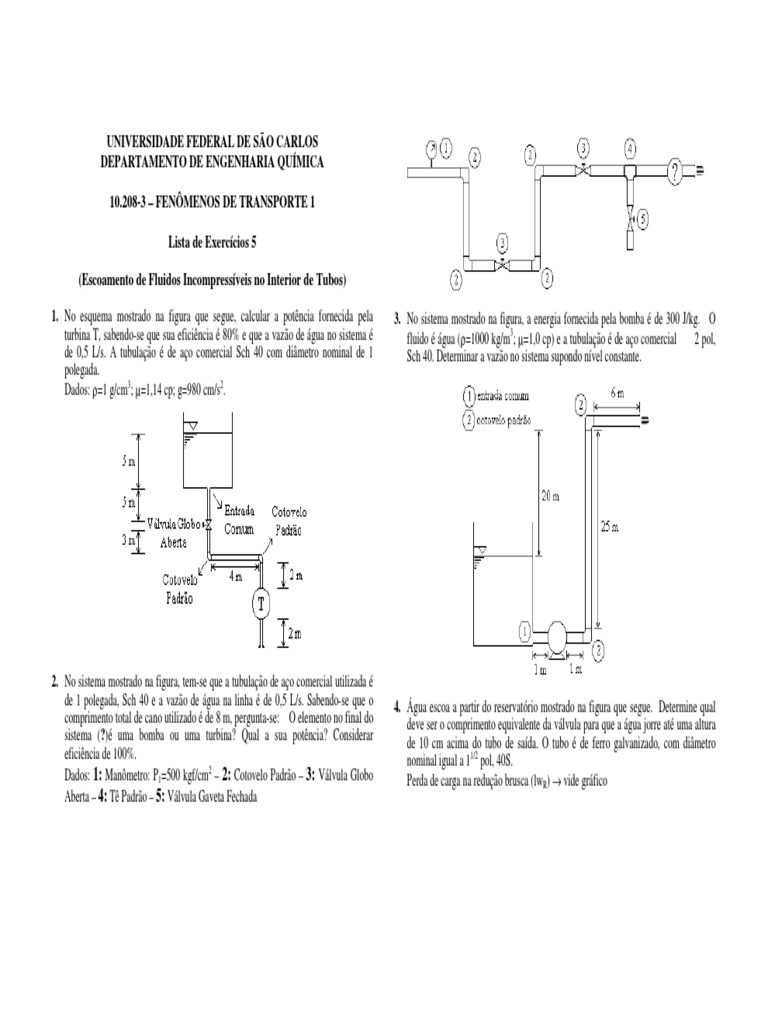

UNIVERSIDADE FEDERAL DE SÃO CARLOS

DEPARTAMENTO DE ENGENHARIA QUÍMICA

10.208-3 – FENÔMENOS DE TRANSPORTE 1

Lista de Exercícios 5

(Escoamento de Fluidos Incompressíveis no Interior de Tubos)

1. No esquema mostrado na figura que segue, calcular a potência fornecida pela
turbina T, sabendo-se que sua eficiência é 80% e que a vazão de água no sistema é
de 0,5 L/s. A tubulação é de aço comercial Sch 40 com diâmetro nominal de 1
polegada.
Dados: ρ=1 g/cm3; µ=1,14 cp; g=980 cm/s2.
3. No sistema mostrado na figura, a energia fornecida pela bomba é de 300 J/kg. O
fluido é água (ρ=1000 kg/m3; µ=1,0 cp) e a tubulação é de aço comercial 2 pol,
Sch 40. Determinar a vazão no sistema supondo nível constante.

2. No sistema mostrado na figura, tem-se que a tubulação de aço comercial utilizada é

de 1 polegada, Sch 40 e a vazão de água na linha é de 0,5 L/s. Sabendo-se que o
comprimento total de cano utilizado é de 8 m, pergunta-se: O elemento no final do
sistema (?)é uma bomba ou uma turbina? Qual a sua potência? Considerar
eficiência de 100%.
Dados: 1: Manômetro: P1=500 kgf/cm2 – 2: Cotovelo Padrão – 3: Válvula Globo
Aberta – 4: Tê Padrão – 5: Válvula Gaveta Fechada
4. Água escoa a partir do reservatório mostrado na figura que segue. Determine qual
deve ser o comprimento equivalente da válvula para que a água jorre até uma altura
de 10 cm acima do tubo de saída. O tubo é de ferro galvanizado, com diâmetro
nominal igual a 11/2 pol, 40S.
Perda de carga na redução brusca (lwR) → vide gráfico
 7. A bomba mostrada na figura fornece uma potência de 25 kW ao fluido (água), com
uma vazão de 0,04 m3/s. Determine a vazão resultante na situação em que a bomba
é retirada do sistema. Despreze as perdas secundárias ou localizadas e admita,
5. Um fluido muito viscoso, com densidade igual à da água, é bombeado a partir de inicialmente, f=0,04, para as duas situações (com e sem bomba).
um reservatório para um tanque pressurizado, como mostrado na figura abaixo. A Sabe-se que, na situação real, f pode ser função do número de Reynolds. Verifique
bomba fornece uma potência de 2 HP para o fluido e a perda de carga no sistema é se isto ocorre para a situação do problema. Em caso afirmativo, estime o novo valor
dada pela expressão lwf =100 V⋅g (m2/s2), onde g=9,81 m/s2, V é a velocidade de f e recalcule a vazão. Comente os resultados.
média do fluido no tubo (em m/s). Determine a vazão no sistema.

8. A vazão entre o tanque A e o tanque B mostrados na figura abaixo deve ser

aumentada em 30% (ou seja, de Q para 1,3⋅Q), pela adição de um segundo tubo de
mesmo material que o primeiro, com início no ponto C e chegando até o tanque B
(indicado na figura pela linha tracejada). Desprezando-se as perdas secundárias ou
localizadas, determine o diâmetro Di deste novo tubo, admitindo que o fator de
atrito para ambos os tubos é constante e igual a 0,005.

6. Os três tanques de água mostrados na figura que segue, são conectados por um
sistema de tubulação. Desprezando as perdas secundárias ou localizadas (em
conexões da tubulação), estime as vazões em cada tubo.
