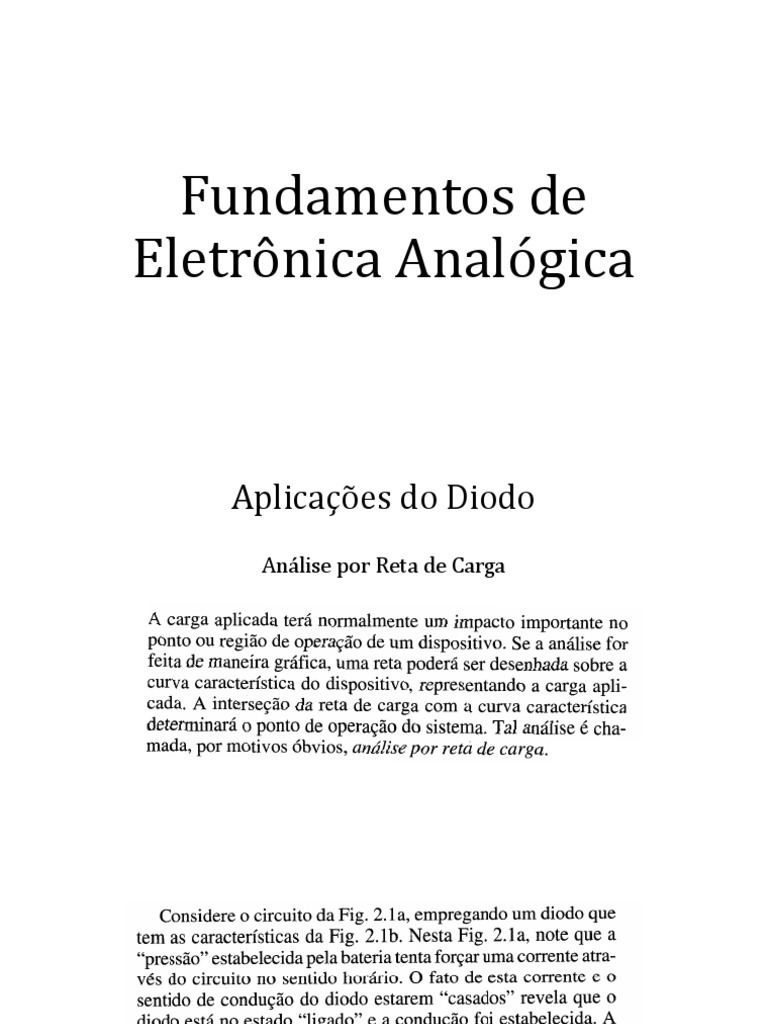

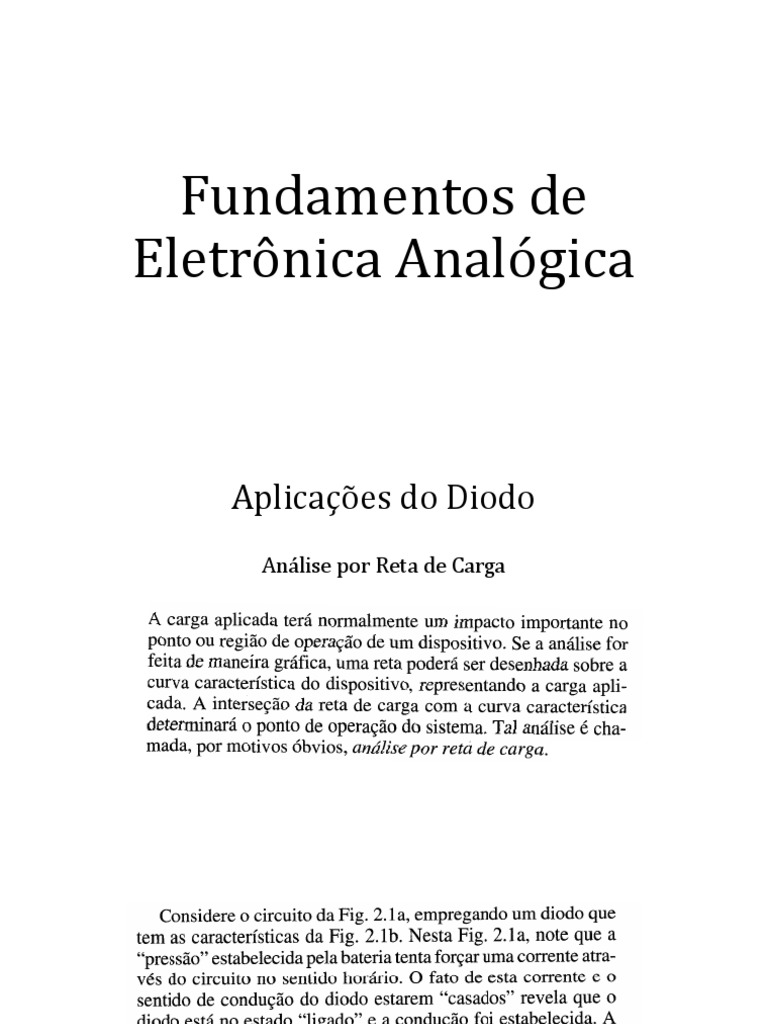

Fundamentos de

Eletrônica Analógica
Aplicações do Diodo
Análise por Reta de Carga
 𝐸 − 𝑉𝐷 − 𝑉𝑅 = 0

𝐸 = 𝑉𝐷 + 𝐼𝐷 𝑅 (2.1)
𝐸 = 𝑉𝐷 + 𝐼𝐷 𝑅

𝐸 = 0𝑉 + 𝐼𝐷 𝑅

𝐸
𝐼𝐷 = (2.2)
𝑅
𝐸 = 𝑉𝐷 + 𝐼𝐷 𝑅

E = 𝑉𝐷 + 0𝑅

𝑉𝐷 = 𝐸 (2.3)
 Aproximação para os Diodos

• Modelo Ideal (Si ou Ge)

• Modelo aproximado para o Silício
• Modelo aproximado para o Germânio
• Modelo linear por partes para o Silício
• Modelo linear por partes para o Germânio
Notação do Diodo
Configuração do Diodo
 anterior-
Anteriormente.
mente.
 Configuração série do Diodo
O estado do diodo é determinado primeiro substituindo-se mentalmente
o diodo por um elemento resistivo e, como mostrado na Fig. 2.11. A
direção resultante de I está “casada” com a seta do símbolo do diodo, e já
que 𝐸 > 𝑉𝑇 , o diodo está no estado “ligado”. O circuito é, portanto,
redesenhado conforme a Fig. 2.12, com o modelo equivalente apropriado
para o diodo de silício diretamente polarizado. A tensão resultantes e os
valores de corrente são os seguintes:
𝑉𝐷 = 𝑉𝑇 (2.4)
𝑉𝑅 = 𝐸 − 𝑉𝑇 (2.5)
𝑉𝑅
𝐼𝐷 = 𝐼𝑅 (2.6)
𝑅
𝑉𝑅 = 𝐼𝑅 𝑅 = 𝐼𝐷 𝑅 = 0. 𝑅 = 0𝑉
 Configuração paralela e série-paralela do
Diodo
O método aplicado a configuração série pode ser estendidos a
análise das configurações paralela e série-paralela. Para cada aplicação,
simplesmente adapte as etapas sequenciais utilizadas.
 Exercícios para entrega
1) Dado o circuito abaixo, determine: 𝐼1 , 𝐼2 𝑒 𝐼𝐷2
 Exercícios para entrega
2) Dado o circuito abaixo, determine: 𝑉1 , 𝑉2 , 𝑉𝑜 𝑒 𝐼.
 Exercícios para entrega
3) Dado o circuito e a curva característica abaixo, determine
𝑉𝐷𝑄 𝑒 𝐼𝐷𝑄 utilizando a analise por reta de carga.
 Exercícios para entrega
4) Dado o circuito abaixo, determine: 𝑉𝑜
 Exercícios para entrega
5) Dado o circuito abaixo, determine: 𝑉𝑜 𝑒 𝐼𝐷 , utilizando:
a)modelo ideal do diodo;
b) Modelo aproximado;
• Link no youtube com aula sobre semicondutores e diodos
• https://www.youtube.com/watch?v=0BosSTan8bI&t=1374s
Bibliografia
