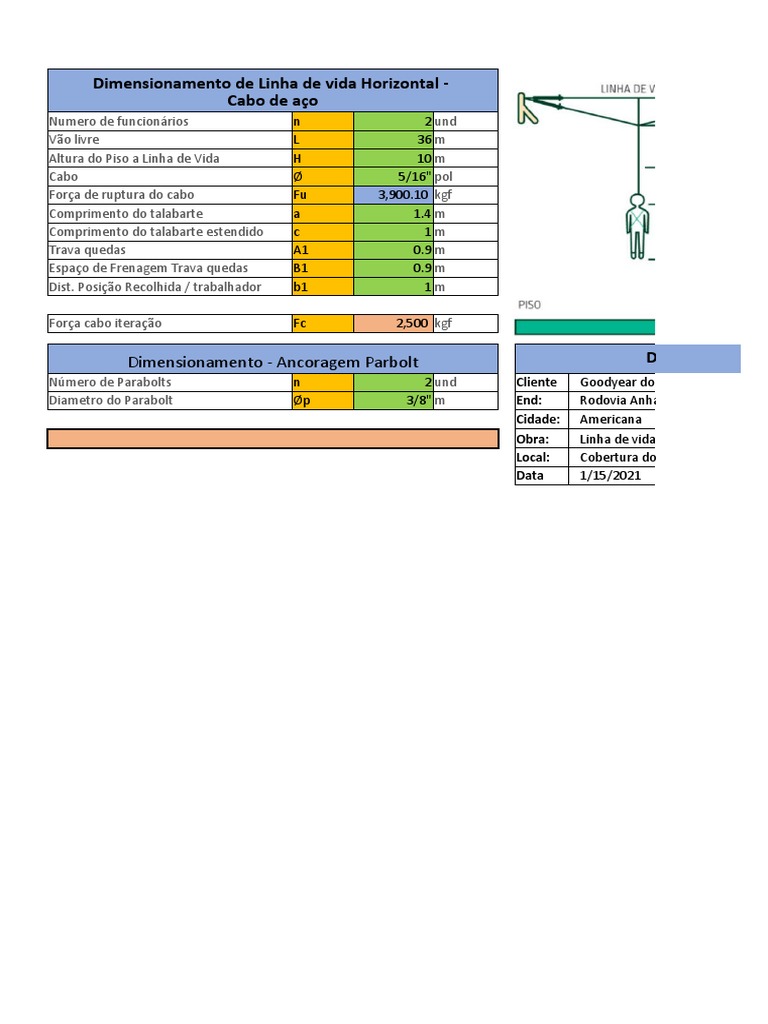

Dimensionamento de Linha de vida Horizontal -

Cabo de aço
Numero de funcionários n 2 und
Vão livre L 36 m
Altura do Piso a Linha de Vida H 10 m
Cabo Ø 5/16" pol
Força de ruptura do cabo Fu 3,900.10 kgf
Comprimento do talabarte a 1.4 m
Comprimento do talabarte estendido c 1m
Trava quedas A1 0.9 m
Espaço de Frenagem Trava quedas B1 0.9 m
Dist. Posição Recolhida / trabalhador b1 1m

Força cabo iteração Fc 2,500 kgf

Dimensionamento - Ancoragem Parbolt Dados da Obra

Número de Parabolts n 2 und Cliente Goodyear do Brasil
Diametro do Parabolt Øp 3/8" m End: Rodovia Anhanguera. Km128, B.
Cidade: Americana
Obra: Linha de vida
Local: Cobertura do Pavilhão Warehous
Data 1/15/2021
 Avisos

Cabo insuficiente, fator de serviço menor que 2

Dados da Obra
dyear do Brasil 431.8
ovia Anhanguera. Km128, B. Antonio Zanaga
ricana
a de vida
ertura do Pavilhão Warehouse 41E
/2021
 Linha de Vida - Cabo de aço
Flecha f 0.03 mm
Comprimento do Cabo c 3% c 36086.40 mm
Deformação do cabo ΔL 356.87 mm
Flecha Inicial parabólica f1 1080.00 mm
Flecha inicial Cabo reto f2 1247.82 mm
Flecha Total Carga dinâmica f3 2833.36 mm
Distancia de frenagem Δf 1585.54 mm
Carga solicitante Qsd 700.00 kgf
Tensão no cabo T1 2,250.9 Kgf
Tensão Admissivel Tadm 1,560.0 Kgf
Hmin Cabo / Piso Talabarte ZLQ1 7.7 m
Hmin Cabo / Piso Trava Quedas ZLQ2 6.5 m
Coeficiente de utilização do cabo e 144 %
Fator de serviço do cabo fst 1.39

Chumbador Mecânico
Tensão no cabo T1 2250.89 Kgf
Tensão Admissivel Tadm,p 3838.00 Kgf

Verificações

Cabo insuficiente, fator de serviço menor que 2

7,7m>10m
 7.7

2250.9

1.39
2.83

2.4

7.7

1.5

1
Memorial de Cálculo - Linha de vida
1. Descrição
Segue abaixo memorial de cálculo de linha de vida a ser instalada no Cobertura do Pavilhão
Warehouse 41E na cidade de Americana.
A linha de vida é indicada para trabalho simultâneo de 2 funcionários na obra denominada Cobertura
do Pavilhão Warehouse 41E

2.Normas Adotadas:

NBR 6120 – Cargas para o cálculo de estruturas de edificações - Procedimento;

NBR8800 – Projeto e execução de estruturas de aço de edifícios (Método dos Estados Limites);
NR 35 - Trabalho em Altura
NBR14762 – Dimensionamento de estruturas de aço constituídas por perfis formados a frio –
Procedimento;
3. Carregamentos
Conforme normativa: 100kg por pessoa, e carregamento mínimo de 1.500kg.

4. Escolha do Cabo
O cabo de aço alma de fibra (6x19 AF) Ø5/16" com carga de ruptura 1560,04kgf
enquanto a tensão solicitante no cabo é: 2250,9kgf

5. Considerações finais
Tem-se:
Altura mínima do cabo ao piso: 7,7m
Altura disponível: 10m
Fator de serviço: 1,39
Com isso, conclui-se que a linha de vida está apta ao uso.

___________________________
Engenheiro
Crea
Americana, 15 janeiro 2021
 Avisos

Cabo insuficiente, fator de serviço menor que 2

Quantitativo
Item Descrição Qtd Und
1 Cabo de aço (6x19 AF) Ø5/16" 46.8 m
2 Grampo GP Ø5/16" c/48mm 4 und
3 Sapatilha Galv. cabo Ø5/16" 2 und
4 Esticador 5/16" 2 und

48mm (min.)
 Capacidade de Ancoragem
Chumbador PBA
Tensão Adm cabo
Aço AF (kgf)
Espaçamento
Grampos Aço Carbono 1045
Ø Qtd Mínima S(mm) Ø Rosca
1/8' 2 19 3/8"
3/16' 2 29 1/2"
1/4" 2 38 2480 5/8"
5/16" 2 48 3900 3/4"
3/8" 3 57 6100 1"
1/2" 3 76 9710
5/8" 3 95 15100 Grampos
3/4" 4 114 21600 2
7/8' 4 133 29568.2 48
1" 5 152 37900
1.1/8' 6 172 48887
1.1/4' 6 191 60316
1.3/8' 7 210 73014
1.1/2" 7 229 86891
1.5/8' 7 248
1.3/4' 7 267 118273
2" 8 305 154462
2.1/4" 8 343 154462

Verificações Saidas
Resultados Qtd S
Altura Grampos
4 grampos GP 5/16" a cada 5cm
5/16" 2 48
4
apacidade de Ancoragem
humbador PBA

H do Furo (mm) Q Tração (kgf) V cortante (kgf)

35 1919 1695
55 3193 3346
65 4026 5494
85 7708 9691
115 11230 10214

Grampos
und
mm
