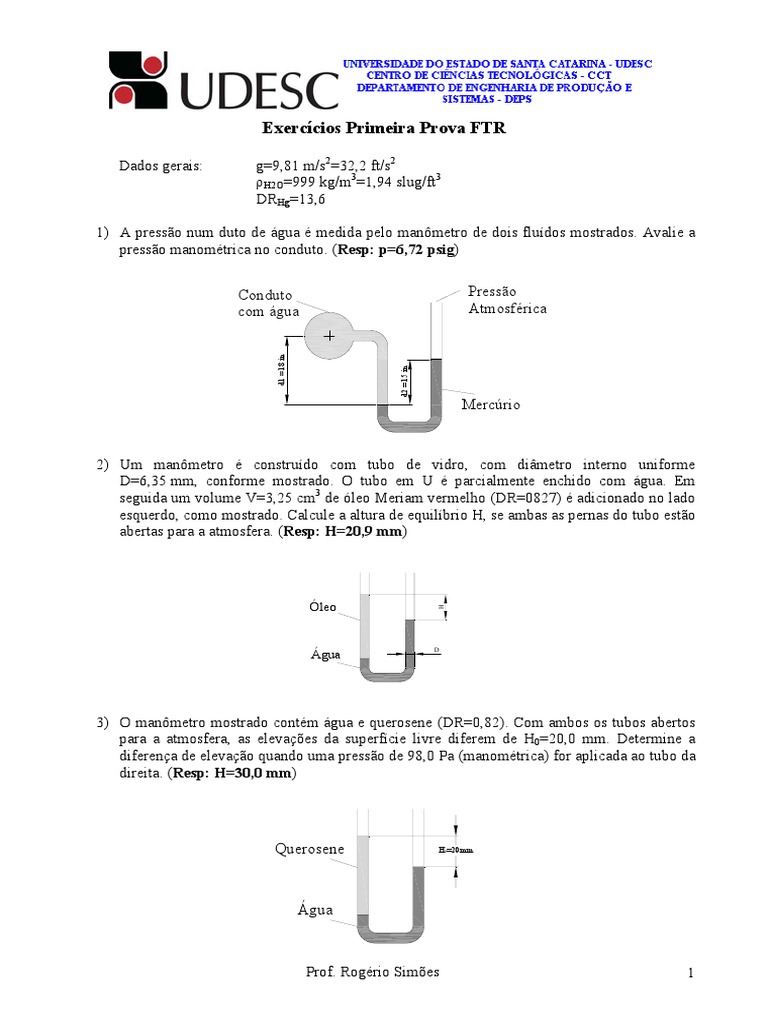

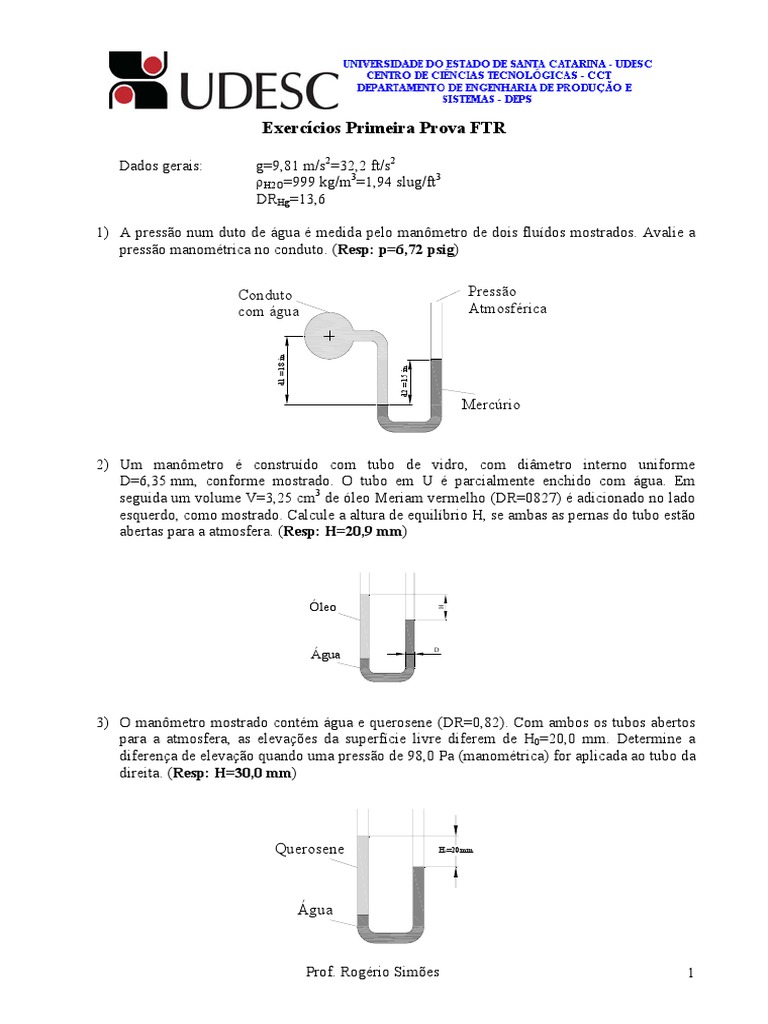

Exercícios Primeira Prova FTR

Dados gerais: g=9,81 m/s2=32,2 ft/s2

ρH2O=999 kg/m3=1,94 slug/ft3
DRHg=13,6

1) A pressão num duto de água é medida pelo manômetro de dois fluídos mostrados. Avalie a
pressão manométrica no conduto. (Resp: p=6,72 psig)

Conduto Pressão
com água Atmosférica
d1 = 18 in

d2 = 15 in

Mercúrio

2) Um manômetro é construído com tubo de vidro, com diâmetro interno uniforme

D=6,35 mm, conforme mostrado. O tubo em U é parcialmente enchido com água. Em
seguida um volume V=3,25 cm3 de óleo Meriam vermelho (DR=0827) é adicionado no lado
esquerdo, como mostrado. Calcule a altura de equilíbrio H, se ambas as pernas do tubo estão
abertas para a atmosfera. (Resp: H=20,9 mm)

Óleo
H

D
Água

3) O manômetro mostrado contém água e querosene (DR=0,82). Com ambos os tubos abertos
para a atmosfera, as elevações da superfície livre diferem de H0=20,0 mm. Determine a
diferença de elevação quando uma pressão de 98,0 Pa (manométrica) for aplicada ao tubo da
direita. (Resp: H=30,0 mm)

Querosene H0=20mm

Água

Prof. Rogério Simões 1

4) O Manômetro mostrado contém dois líquidos. O líquido A tem densidade relativa 0,88 e o B
2,95. Calcule a deflexão h, quando a diferença de pressão aplicada for p1-p2=870 Pa.

p1 p2
Líquido A
Líquido A

Líquido B

5) Considere o manômetro, de dois fluídos, mostrado. Calcule a diferença de pressão aplicada.

Dado DRtetracloreto=1,595. (Resp: p1-p2=58,8 Pa)

p1 p2
Água

Água

h=
10,2 mm
Tetracloreto
de carbono

6) O manômetro mostrado contém três líquidos. Quando p1=10,0 kPa (manométrica),

determine a deflexão d. (Resp: d=75,0 mm)

p1
Água
c = 70 mm

a = 50 mm Óleo
DR=0,88

d
b = 30 mm Água

Mercúrio

Prof. Rogério Simões 2

7) Determine a pressão manométrica em psig no ponto a, se o líquido A tem densidade relativa
0,75 e o B 1,20. O líquido em volta do ponto a é água e o tanque está aberto para a
atmosfera. (Resp: pa=1,18 psig)

Líquido A

36 in Água
10 in
a
15 in 5 in

Líquido B

8) Qual a diferença de pressões entre os depósitos A e B? (Resp: pA-pB = γHgd4cos45° + γHgd3 -

γH2Od1)

Ar
d4

Água

A
d3
d1

Mercúrio
d2

9) Qual a pressão pa no ponto mostrado na figura? Dado DRóleo=0,8. (Resp: pa=180 kgf/m2)

Ar aberto
3m

Óleo
4,5 m
0,30 m

Água

Mercúrio

Prof. Rogério Simões 3

10) Determinar as pressões efetivas e absolutas do ar e do ponto M da configuração abaixo.
Dados: leitura barométrica local 735 mmHg, densidade relativa do óleo 0,8. (Resp:
manométricas: par=0,340 kgf/cm2, pM=0,3655 kgf/cm2, absolutas: par=10,340 kgf/cm2,
pM=1,3655 kgf/cm2)

Ar

30 cm
M
Óleo Água
70 cm
150 cm
Água
70 cm
30 cm

Mercúrio

11) Calcule ∆H. (Resp: ∆H=1,875 m)

0,2kgf/cm2
Ar
102,00 Ar
0,2kgf/cm2
100,00

DR=0,80

Água
97,00

DR=2,60

12) Determinar a altura x e a pressão do ar dentro da campânula, na configuração abaixo. (Resp:

x=3,22 m, par=0,322 kgf/cm2)

0,20 m Mercúrio

0,50 m

Água
Ar
Patm

x
Água

Prof. Rogério Simões 4

13) Calcular a diferença de nível ∆H entre as superfícies dos dois reservatórios que contém
água, quando o desnível manométrico vale 0,50m. Dado a densidade relativa do líquido
manométrico igual a 0,70. (Resp: ∆H=0,15 m)

0,50 m H
Água

Água

14) A comporta mostrada é articulada em H. A sua largura de 2m é normal ao plano da figura.

Calcule a força requerida em A para manter a comporta fechada. (Resp: 32,7kN)
1m

H
30°F
2m
A

Água

15) A comporta mostrada tem 3 m de largura e para análise pode ser considerada sem massa.
Para que profundidade de água esta comporta está em equilíbrio como mostrada na figura?
(Resp: d=2,66m)

2500 kg

Água
5m
d

60
°

Prof. Rogério Simões 5

16) Uma comporta plana é mantida em equilíbrio pela força uniformemente distribuída por
unidade de comprimento, F, conforme mostrado. A comporta pesa 600lbf/ft de largura e seu
centro de gravidade está a 6ft da articulação O. Determine F quando D=5ft e θ=30°. (Resp:
174lbf/ft)

12
f t

6f
D t

600 lbf/ft

30°
O

Água

17) Uma comporta de massa 2000 kg é montada numa articulação sem atrito ao longo da borda
inferior. O comprimento do reservatório e da comporta (perpendicular ao plano da figura) é
8 m. Para as condições de equilíbrio mostrada na figura, calcule o comprimento b da
comporta. (Resp: 6,15m)

b
1m

30°

Água

18) Uma comporta plana de espessura uniforme suporta a pressão de uma profundidade de água
conforme mostrado. Determinar o peso mínimo para manter a comporta fechada. (Resp:
15800 lbf)

L=
9,8
5 ft
30°

Água w=6,75 ft

Prof. Rogério Simões 6

19) A comporta retangular AB, conforme mostrado tem 2m de largura. Determine a força por
unidade de largura exercida contra o esbarro em A. Suponha que a massa da comporta é
desprezível. (Resp: FA/b=15,6kN)

Ar

1,5 m
Ar

3m Esbarro
A
Água

Água
45°
B

20) À medida que a água sobe no lado esquerdo da comporta retangular, ela abrir-se-á
automaticamente. A que profundidade isso ocorrerá? Despreze a massa da comporta. (Resp:
D=2,60m)
Comporta

1,5 m
D

Articulação

Água

Prof. Rogério Simões 7

21) A comporta parabólica mostrada tem 2m de largura. Determine a magnitude e linha de ação
da força vertical sobre ela decorrente da água. C=0,25m-1, D=2m e H=3m. (Resp: FRy=
-73,9kN, x’=1,06m)

Comporta
H

Água
2
y=cx
D

x
22) A comporta mostrada tem 1,5m de largura. Determine o momento da componente vertical
em torno de O; a = 1,0m-2, D = 1,20 m e H= 1,40 m. (Resp: FRy= 7,63kN, M=3,76kN.m)

y
comporta A
H
D

3
x=ay Água

x
23) Para a comporta do exercício anterior, suponha que a comporta seja articulada na origem.
Determine a força horizontal que deve ser aplicada em A para que a comporta permaneça na
posição indicada. (Resp: FA= 5,71kN)

24) Se agora ao invés da força em A, colocarmos água à esquerda da comporta a uma

profundidade de 0,5 m. A comporta ficará em equilíbrio? Se não qual o momento resultante
na origem da comporta? (Resp: M=7,68kN.m anti-horário)

Prof. Rogério Simões 8

25) O tanque mostrado tem 2 ft de largura (perpendicular ao plano xz). Está cheio com água a
uma profundidade de 8 ft. O ar entre o topo do tanque e a água é pressurizado a 10 psig.
Determine a magnitude e a linha de ação da força vertical sobre a porção curva do tanque.
Dados k=0,5 ft-1, D=8ft e H=12ft. (Resp: FV= 14200 lbf, z’=1,91ft)

H p=10 psig

Água
2
D

x x=kz

26) Se a profundidade D da água no tanque do exercício anterior for reduzida para 4 ft e a

pressão for mantida em 10 psig determine a magnitude e a linha de ação da força vertical
sobre a parte curva do tanque. (Resp: FV= 12500 lbf, z’=1,93ft)

27) Determine a magnitude e a linha de ação da força vertical sobre a seção curva AB; a seção
tem 1 ft de largura. A pressão atmosférica local atua na superfície livre; k=1,0 ft-1, D=4ft e
H = 6 ft. (Resp: FRy= 582lbf, x’=0,858ft)

B
H

Água
D

2
y=kx

A
x

Prof. Rogério Simões 9

28) O depósito da figura contém água e está sendo acelerado com ax=4,9 m/s2 e ay=4,9m/s2.
Calcule a pressão nos pontos A, B e C em m.c.a. (Resp: PA=0, PB=1,65 m.c.a.,
PC=1,05m.c.a.)

ay
D
A
0,30m

0,90m
ax
B
C
1,20m

29) Um recipiente retangular desce um plano inclinado com uma aceleração uniforme a, paralela
a linha de maior declive do plano. Mostre que a água dentro do recipiente toma uma posição
fixa no interior do depósito, formando um ângulo θ com a horizontal, tal que:
cos α
tgθ =
g
− sen α
a
θ

α
30) Para verificar o bom funcionamento do dispositivo de frenagem de um automóvel, coloca-se
sobre o veículo um acelerômetro hidrostático, construído por um tubo U, cujos braços AB e
DC são verticais e a base BC é horizontal e de comprimento 20,0 cm e paralela ao sentido
de deslocamento do veículo. Admitindo um ensaio de frenagem com aceleração negativa
constante, a diferença de nível que se estabelece entre os braços AB e CD é dada por 12 cm.
Qual o valor da aceleração? (Resp: ax=5,88m/s2)

A
D

∆h

B C

Prof. Rogério Simões 10

31) Se o tubo U que contém mercúrio é girado em torno do eixo vertical passando pelo braço
BC, determine a altura da coluna de mercúrio no braço AD quando a velocidade de rotação
é 40 rpm. (Resp: H=0,36m)
A
B

0,20m 0,20m

D C

0,60m
32) O tubo em U mostrado na figura é feito girar em torno de um eixo vertical passando pelo
ponto E. Qual deve ser a velocidade angular constante ω que se deve imprimir ao tubo para
que o braço CB fique vazio?Os dois braços do tubo são abertos e suficientemente longos
para que o líquido não extravase. (Resp: ω=8,73 rad/s)

A
B

0,20m 0,15m 0,20m

E
D C

0,60m
33) Um tanque cilíndrico e sem tampa conforme a figura, está cheio de água. Que velocidade
angular, em torno do eixo A-A’ é necessária imprimir a ela, para que 1/3 da água contida no
mesmo extravase? (Resp: ω=9,9 rad/s)
A

1,20m

A’

0,80m

Prof. Rogério Simões 11

34) Um tanque cilíndrico fechado de 1,80m de altura e 0,90m de diâmetro contém água até uma
altura de 1,35m. Se o cilindro é posto a girar em torno do seu eixo geométrico, com
velocidade angular constante ω=12rad/s, qual a pressão relativa nos pontos B, C e D em
m.c.a. (Resp: PB=0,34m.c.a., PB=0,65 m.c.a., PC=2,14 m.c.a.)
B
Ar
A

1,80m
1,35m

Água

C D

0,45m

35) Uma caixa cúbica de 2 metros de lado, está cheia pela metade de um óleo de densidade
relativa igual a 0,90. A caixa é acelerada ao longo de um plano inclinado formando um
ângulo de 30° com a horizontal. Determine a inclinação da superfície livre do óleo, com
relação ao fundo da caixa e as pressões em O e A. (Resp: θ=40°52’, P0=0,15 kgf/cm2,
PA=0,0108 kgf/cm2)

2,46m/s2

B
C
A
O
30°

36) Um recipiente retangular, com água, é submetido à aceleração constante, descendo um plano
inclinado, conforme mostrado. Determine a inclinação da superfície livre usando as
coordenadas mostradas. (Resp: Declividade = 0,22)

r
y g
θ

x ax=10ft/s2

30°

Prof. Rogério Simões 12
