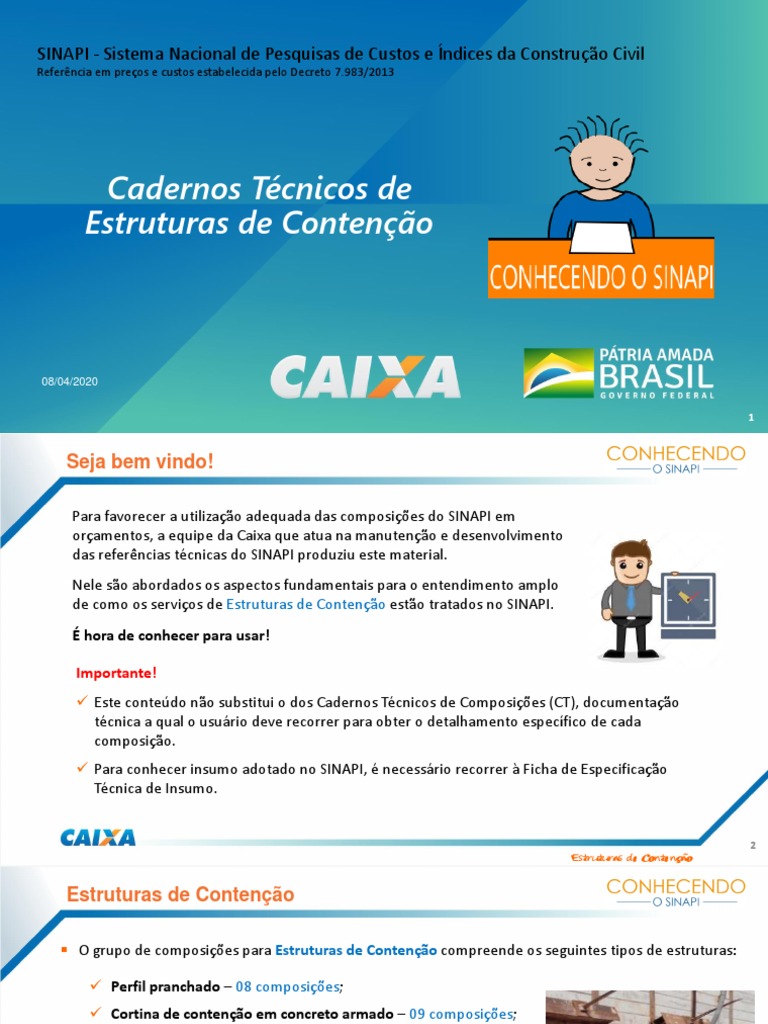

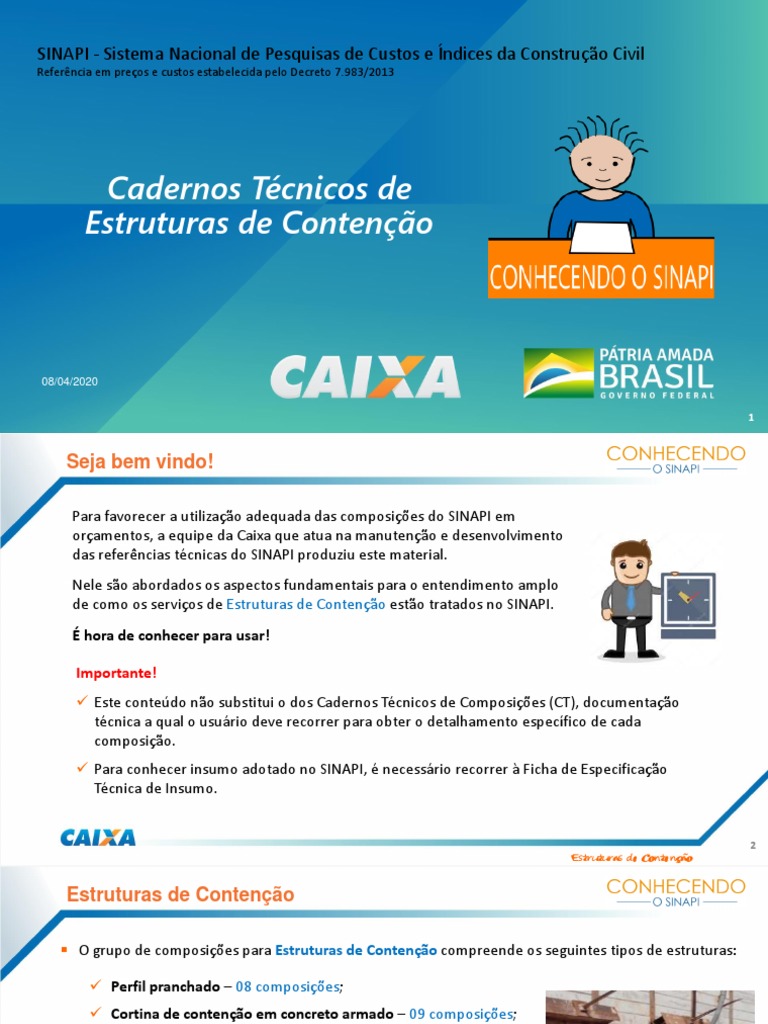

SINAPI - Sistema Nacional de Pesquisas de Custos e Índices da Construção Civil

Referência em preços e custos estabelecida pelo Decreto 7.983/2013

Cadernos Técnicos de
Estruturas de Contenção

08/04/2020

1
Seja bem vindo!

Para favorecer a utilização adequada das composições do SINAPI em

orçamentos, a equipe da Caixa que atua na manutenção e desenvolvimento
das referências técnicas do SINAPI produziu este material.
Nele são abordados os aspectos fundamentais para o entendimento amplo
de como os serviços de Estruturas de Contenção estão tratados no SINAPI.
É hora de conhecer para usar!

Importante!
✓ Este conteúdo não substitui o dos Cadernos Técnicos de Composições (CT), documentação
técnica a qual o usuário deve recorrer para obter o detalhamento específico de cada
composição.
✓ Para conhecer insumo adotado no SINAPI, é necessário recorrer à Ficha de Especificação
Técnica de Insumo.

2
Estruturas de Contenção
Estruturas de Contenção

▪ O grupo de composições para Estruturas de Contenção compreende os seguintes tipos de estruturas:

✓ Perfil pranchado – 08 composições;

✓ Cortina de contenção em concreto armado – 09 composições;
✓ Muro de arrimo com blocos de concreto – 03 composições.

▪ Para contenções em perfil pranchado, as composições estão divididas

em:
✓ Perfil pranchado com pranchões de madeira;
✓ Perfil pranchado com painel treliçado dupla face de concreto
pré-fabricado.
▪ Para os dois tipos de perfil foram considerados como fatores de produtividade os espaçamentos entre
perfis de 1,5 m e de 2,0 m, e as situações de contenção de um subsolo e de dois ou mais subsolos.

3
Estruturas de Contenção
Estruturas de Contenção

▪ As composições de cortina de contenção em concreto armado estão divididas em:

✓ Fabricação, montagem e desmontagem de fôrmas;
✓ Armação, com diâmetros variando de 6.3 mm a 25 mm;
✓ Concretagem.
▪ As composições de muro de arrimo com blocos de concreto estrutural
consideram três tipologias de muro, que apresentam as seguintes
variações de altura a ser contida:
✓ Até 1,60 m;
✓ Maior que 1,60 m e menor ou igual a 2,80 m;
✓ Maior que 2,80 m e menor ou igual a 4,00 m.

▪ No processo de aferição deste grupo foram analisados dados obtidos em obras de edificação
horizontal (edifício comercial térreo) e de edificações verticais (edifícios comerciais de 4 pavimentos
e residenciais de 4 a 41 pavimentos); e em estacionamento comercial de 6 pavimentos.

4
Estruturas de Contenção
Perfil pranchado

Os Cadernos Técnicos do Grupo de Estruturas de Contenção utilizam três Árvores de Fatores para
representar graficamente todas as variações de composições do SINAPI para os serviços.

▪ Na Árvore de Fatores ao lado constam as

variações para Perfil Pranchado.
▪ Cada linha representa um fator, identificado
no processo de aferição, que influencia o
custo do serviço.
▪ Por isto, cada um deles é utilizado para
descrever a composição.

100332 – CONTENÇÃO EM PERFIL PRANCHADO COM PRANCHÃO

DE MADEIRA, PERFIS ESPAÇADOS A 1,5 M PARA 1 SUBSOLO.
AF_07/2019

▪ Observe que a composição descrita acima contém os fatores ressaltados em fundo preto na Árvore.

5
Estruturas de Contenção
Perfil pranchado com pranchão de madeira

▪ As quatro composições aferidas para a execução de contenção em Perfil pranchado com pranchão de
madeira são formadas por:
✓ Carpinteiro: profissional responsável pela execução do serviço.
✓ Ajudante de carpinteiro: auxilia o carpinteiro na execução do
serviço.
✓ Viga de madeira: utilizada como prancha para conter o terreno.
✓ Geotêxtil: utilizado no contato entre os painéis e o solo-
cimento, com a finalidade de reter o solo e drenar a água
pluvial.
✓ Cimento: utilizado na execução do preenchimento do espaço
vazio entre a manta geotêxtil e o terreno contido.
✓ Estaca metálica perfil W 250x32,70: perfil metálico utilizado Perfil pranchado com pranchão de madeira
para suportar as cargas da contenção.

6
Estruturas de Contenção
Perfil pranchado com painel treliçado dupla face de concreto

▪ As quatro composições aferidas para a execução de contenção em Perfil pranchado com painel
treliçado dupla face de concreto pré-fabricado são formadas por:
✓ Pedreiro: profissional responsável pela execução do serviço.
✓ Servente: auxilia o pedreiro na execução do serviço.
✓ Painel treliçado dupla face pré-fabricado: utilizado para conter
o terreno.
✓ Geotêxtil: utilizado no contato entre os painéis e o solo-
cimento, com a finalidade de reter o solo e drenar a água
pluvial.
✓ Cimento: utilizado na execução do preenchimento do espaço
vazio entre a manta geotêxtil e o terreno contido.
✓ Estaca metálica perfil W 250x32,70: perfil metálico utilizado Perfil pranchado com painel treliçado dupla
face de concreto pré-fabricado
para suportar as cargas da contenção

7
Estruturas de Contenção
Perfil pranchado

Importante!
✓ Para o levantamento dos índices de produtividade foram
considerados os oficiais e ajudantes que auxiliavam diretamente nas
atividades relacionadas à execução da contenção.
✓ Os índices de produtividade não contemplam a escavação
mecanizada do solo, assim como a movimentação e transporte de
terra devido a cortes e aterros. Para tais serviços utilizar composições
específicas.
✓ Foi considerado que a ficha com os perfis cravados atua como
fundação da contenção.
✓ Os índices de produtividade não contemplam o sistema de drenagem
da contenção. Para este serviço utilizar composições específicas.
✓ Os índices de produtividade não contemplam a montagem e
desmontagem de andaimes. Para este serviço utilizar composições
específicas.
8
Estruturas de Contenção
Perfil pranchado
Importante!
✓ Os serviços de atirantamento (tirantes) não estão contemplados na composição. Para tal serviço
utilizar composições específicas.
✓ Considerou-se que a execução da contenção ocorre a cada 3,0 m de profundidade, ou seja, um
subsolo por vez, após a execução dos tirantes.
✓ Nas estacas metálicas, para profundidades de contenção menores ou iguais a 3,0 m, foi considerada
uma altura de ficha de 4,5 m. Para profundidades de contenção maiores que 3,0 m a altura de ficha
foi de 3,0 m, uma vez que para maiores profundidades foi considerado o atirantamento.
✓ Foram consideradas perdas no consumo de pranchas de madeira.

Instalação das pranchas de madeira Instalação dos painéis de concreto

9
Estruturas de Contenção
 Cortina de contenção em concreto armado

▪ Para os serviços de Cortina de contenção em concreto armado, o Grupo de Estruturas de Contenção

possui duas composições que não constam em Árvore de Fatores, e outras 7, que constam suas
variações em uma única Árvore. As composições e a Árvore estão apresentadas abaixo:

100349 – CONCRETAGEM DE CORTINA DE CONTENÇÃO, ATRAVÉS DE

BOMBA – LANÇAMENTO, ADENSAMENTO E ACABAMENTO. AF_07/2019

100341 – FABRICAÇÃO, MONTAGEM E DESMONTAGEM DE FÔRMA PARA

100342 – ARMAÇÃO DE CORTINA DE CONTENÇÃO EM CONCRETO
CORTINA DE CONTENÇÃO, EM CHAPA DE MADEIRA COMPENSADA
ARMADO, COM AÇO CA-50 DE 6,3 MM - MONTAGEM. AF_07/2019
PLASTIFICADA, E = 18 MM, 10 UTILIZAÇÕES. AF_07/2019

10
Estruturas de Contenção
Fabricação, montagem e desmontagem de fôrma

▪ A composição aferida para Fabricação, montagem e desmontagem de fôrma para cortina de contenção
é formada por:
✓ Carpinteiro: profissional responsável pela execução do serviço.
✓ Ajudante de carpinteiro: auxilia o carpinteiro na execução do serviço.
✓ Chapa de madeira compensada plastificada para fôrma de concreto de 2,20x1,10m; e = 18mm,
com 10 utilizações.
✓ Pontalete de madeira não aparelhada 7,5 x 7,5 cm.
✓ Prego polido com cabeça 17x21 (comprimento 48 mm, diâmetro 3 mm).
✓ Viga sanduíche metálica, formada por dois perfis tipo “U” enrijecido ligados pela superfície maior,
para travamento da fôrma da cortina de contenção.
✓ Barra de ancoragem e porca flangeada (5/8”) para travamento da fôrma da cortina de contenção.
✓ Aprumador metálico de pilares com altura e ângulo reguláveis.
✓ Serra circular de bancada com motor elétrico, potência de 1600 W, para disco de diâmetro de 10”
(250 mm).

11
Estruturas de Contenção
Fabricação, montagem e desmontagem de fôrma

Importante!
✓ Para o levantamento dos índices de produtividade foram considerados os operários (carpinteiros,
operador de serra circular e ajudantes) que estavam envolvidos com a fabricação, montagem e
desmontagem da fôrma.
✓ Foram consideradas perdas na fabricação.
✓ Considerou-se que a fôrma de chapas compensadas plastificadas será utilizada 10 vezes.
▪ Foram separados os tempos produtivo (CHP) e improdutivo (CHI) do equipamento da seguinte
forma:
✓ CHP: considera os tempos do equipamento em corte;
✓ CHI: considera os demais tempos da jornada de trabalho.
✓ Foi considerada altura máxima para execução de cada parte da parede de cortina como 3,0 m.
✓ Nos casos em que a cortina é feita sem a utilização de perfis cravados, é necessário que o usuário
contemple composições para a execução de fundação da cortina, conforme projeto.

12
Estruturas de Contenção
Concretagem de cortina de contenção

▪ A composição aferida para Concretagem de cortina de contenção, através de bomba é formada por:

✓ Pedreiro: profissional responsável pela execução do serviço.

✓ Servente: auxilia o pedreiro na execução do serviço.
✓ Concreto usinado bombeável, classe de resistência C30, com
brita 0 e 1, Slump = 100 +/- 20 mm. Inclui o serviço de
bombeamento.
✓ Vibrador de imersão com motor elétrico trifásico, diâmetro de
45 mm e potência de 2 CV.

Concretagem da cortina de contenção

13
Estruturas de Contenção
Concretagem de cortina de contenção
Importante!
✓ Para o levantamento dos índices de produtividade foram considerados os
operários envolvidos no lançamento (incluindo o manuseio da tubulação da
bomba), espalhamento, adensamento e acabamento do concreto.
▪ Foram separados os tempos produtivo (CHP) e improdutivo (CHI) do
vibrador de imersão da seguinte forma:
✓ CHP: considera o tempo em que está acontecendo a concretagem;
✓ CHI: considera os demais tempos da jornada de trabalho (inicialização,
finalização e intervalo para almoço).
✓ Consideraram-se perdas do concreto.
✓ Foi considerada altura máxima para execução de cada parte da parede de
cortina como 3,0 m;
✓ Nos casos em que a cortina é feita sem a utilização de perfis cravados, é necessário que o usuário
contemple composições para a execução de fundação da cortina, conforme projeto.

14
Estruturas de Contenção
 Armação de cortina de contenção

▪ As sete composições aferidas para Armação de cortina de contenção em concreto armado são
formadas por:

✓ Armador: profissional responsável pela execução do serviço.

✓ Ajudante de armador: auxilia o pedreiro na execução do
serviço.
✓ Peças de aço CA-50 previamente cortadas e dobradas no
canteiro.
✓ Arame recozido nº 18 BWG, diâmetro 1,25 mm.
✓ Espaçador de plástico industrializado circular para concreto
armado.
Armação da cortina de contenção

15
Estruturas de Contenção
Armação de cortina de contenção

Importante!

✓ Para o levantamento dos índices de produtividade foram considerados os

operários envolvidos diretamente com a armação da cortina de contenção
após o recebimento/fabricação das peças pré-cortadas/dobradas no
canteiro.
✓ Foi considerado que as barras são recebidas pré-cortadas e pré-dobradas,
resultando em perda nula de aço.
✓ Foi considerada altura máxima para execução de cada parte da parede de
cortina como 3,0 m;
✓ Nos casos em que a cortina é feita sem a utilização de perfis cravados, é
necessário que o usuário contemple composições para a execução de
fundação da cortina, conforme projeto.

16
Estruturas de Contenção
Muro de arrimo com blocos de concreto

▪ Na Árvore de Fatores abaixo constam as variações para Muro de arrimo com blocos de concreto.

XXXXX – MURO DE ARRIMO COM BLOCOS DE

CONCRETO ESTRUTURAL, ATÉ 1,6 M DE ALTURA
(EXCETO FUNDAÇÃO). AF_07/2019

▪ As composições criadas para muro de arrimo em alvenaria

estrutural consideram a elevação do muro, os possíveis
pilares intermediários e a drenagem. Não foram consideradas
as fundações dos muros (estacas, vigas baldrame ou sapatas)
e nem impermeabilizações, que deverão ser contempladas
pelo orçamentista, considerando projeto específico de
fundação e contenção.
Execução de muro de arrimo

17
Estruturas de Contenção
Muro de arrimo com blocos de concreto

▪ As três composições aferidas para a execução de contenção em muro de arrimo com blocos de
concreto são formadas por:
✓ Pedreiro: profissional responsável pela execução do serviço.
✓ Servente: auxilia o pedreiro na execução do serviço.
✓ Bloco de concreto estrutural: material utilizado na elevação do
muro.
✓ Canaleta de concreto estrutural: material utilizado para fazer as
cintas horizontais.
✓ Areia, tubo de PVC para águas pluviais e tubo PVC corrugado
perfurado: utilizados para drenagem da água.
✓ Argamassa: utilizada para assentar os blocos e canaletas.
✓ Armação e graute: materiais utilizados para os grautes verticais
e horizontais do muro.

18
Estruturas de Contenção
A leitura dos Cadernos é fundamental!

▪ Informações mais detalhadas, inclusive aspectos relacionados à execução do

serviço, constam nos Cadernos Técnicos, que podem ser acessados a partir do
“Sumário de Publicações” em www.caixa.gov.br/sinapi.

▪ As informações dos Cadernos Técnicos possibilitam ao usuário formar sua

convicção quanto à:
✓ Viabilidade de utilizar a composição do SINAPI;
✓ Necessidade de substituir ou adaptar os coeficientes dos itens;
✓ Impossibilidade de utilizar a composição para o serviço que necessita orçar.

▪ O conteúdo dos CT também contribui para o usuário justificar a não utilização de

referência do SINAPI.

19
Estruturas de Contenção
A leitura dos Cadernos é fundamental!

▪ O livro SINAPI - Metodologias e Conceitos contém a

fundamentação teórica adotada para manutenção das
composições.

▪ Estando com dúvida, recorra à Caixa enviando mensagem

para gepad03@caixa.gov.br.

Muito obrigado por seu interesse e bom trabalho!

20
Estruturas de Contenção
21
