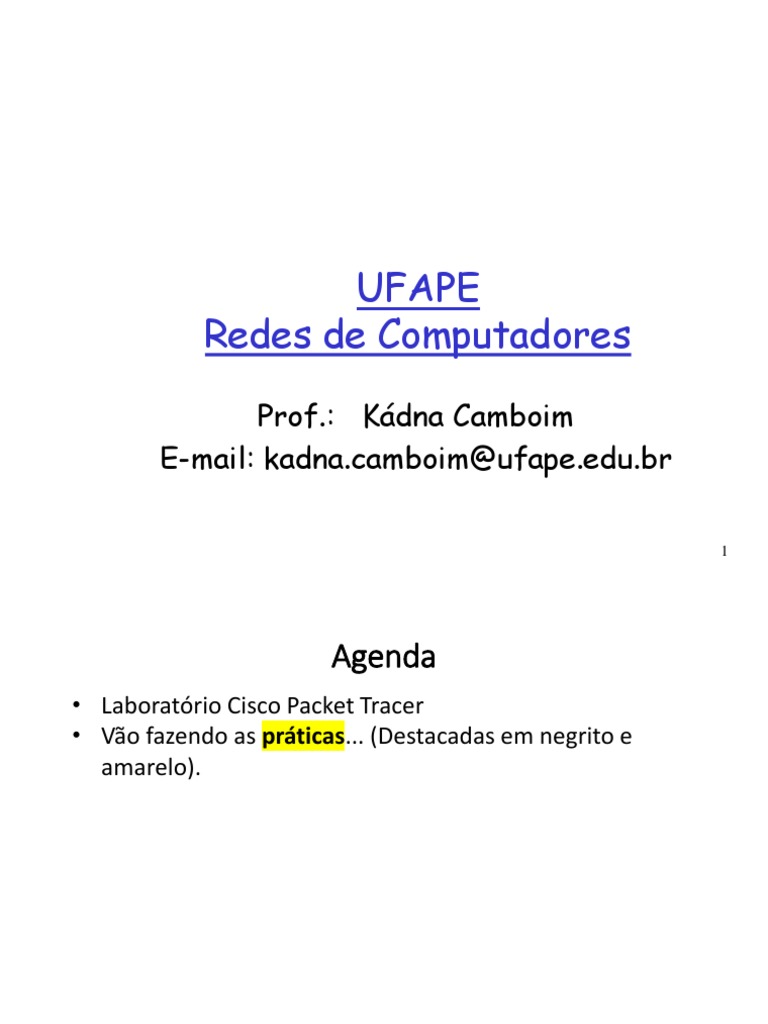

UFAPE

Redes de Computadores

Prof.: Kádna Camboim

E-mail: kadna.camboim@ufape.edu.br

1
 Agenda
• Laboratório Cisco Packet Tracer
• Vão fazendo as práticas... (Destacadas em negrito e
amarelo).

2
Ferramenta utilizada nas
práticas

Packet Tracer

◼ Ferramenta da CISCO para simulação de

ambientes de Rede.
◼ Permite o planejamento e a configuração de
redes, assim como a resolução de problemas.
Packet Tracer
Configurando a Placa de
Rede
Endereço IP
◼ Conjunto de números que representa o local de um determinado
equipamento (normalmente computadores) em uma rede privada
ou pública.
Máscara de Rede
◼ É uma divisão de uma rede de computadores
◼ É a faixa de endereços lógicos reservada para uma organização.
Gateway
◼ É uma máquina intermediária geralmente destinada a interligar
redes, separar domínios de colisão, ou mesmo traduzir protocolos
Minha Primeira Rede

◼ Prática 1: Configurando uma rede simples.

(Faça com os endereços da imagem).
Minha Primeira Rede
Minha Primeira Rede
Testando minha rede

PING
◼ Comando que testa a conectividade entre equipamentos através
de um protocolo de controle chamado ICMP.

ICMP
◼ É um protocolo utilizado para fornecer relatórios de erros à
fonte original.

TRACERT
◼ Comando utilizado para rastreamento de rotas adjacentes a um
determinado host.
Cabos

Fazem a interconexão entre os

equipamentos de rede.
Cabos
 Crossover: Entre equipamentos com funções
iguais.
 PC->PC
 HUB->HUB
 SWITCH->SWITCH

 DIRETO (ou reto): Entre equipamentos com

funções diferentes. Ex:
 PC->HUB
 PC->SWITCH
 PC->ROTEADOR
 MODEM->SWITCH
 MODEM->ROTEADOR
Cabos
Conectores

◼ São dispositivos que efetuam a ligação entre uma porta

de saída de um determinado equipamento e a porta de
entrada de outro.
Topologia de Redes

◼ Topologias Físicas:
◼ Barramento
◼ Anel
◼ Estrela
◼ Estrela Estendida
◼ Hierárquica
◼ Malha
Topologia de Redes

◼ Prática 2: Topologia de Barramento

Topologia de Redes

◼ Prática 3: Topologia Estrela

Topologia de Redes

◼ Estrela Estendida: Une estrelas individuais ao

conectar os hubs ou switches.
◼ Esta topologia pode estender o escopo e a
cobertura da rede.
Topologias de Redes

◼ Prática 4: Topologia Estrela Estendida

Topologia de Redes

◼ Prática 5: Topologia Hierárquica

Topologia de Redes

◼ Prática 6: Topologia Hierárquica

Largura de Banda
TESTE COM O COMANDO
PING (Prática 7):
 01. Abra um novo arquivo
 02. Crie o PC0 (192.168.10.1) e o PC1 (192.168.10.2) clique uma
vez sobre ele
 03. Na janela que se abre, clique na aba Desktop e em seguida
clique no botão Command Prompt
 04. Abrirá uma janela semelhante ao do bom e velho MS-
DOS. Cabe ressaltar, que é apenas um pequeno emulador e
não contém todos os comandos do MS-DOS.
 05. Digite no prompt de comando: PING 192.168.10.2, ou seja,
neste caso desejamos efetuar um ping no PC1 cujo qual tem o
o IP citado no início desta etapa.
 06. Se tudo ocorrer bem, não deverá haver perda de pacotes.
 07. Feche a Janela
 08. Repita a operação de PING do PC1(192.168.10.2) para o
PC0 (192.168.10.1). 22
Prática 8
 Crie uma rede com 1 pc e 1 laptop com
endereços IPs estáticos 10.0.0.5 e 10.0.0.6.
 Teste a conexão entre eles usando ipconfig
para ver o endereço e use ping para pingar
de uma máquina pra outra.

23
Prática 9
 Crie uma rede com 5 pcs e 3 laptops com
endereços IPs estáticos 10.0.0.5, 10.0.0.6 e
assim por diante. Use um switch de 24
portas.
 Teste as conexões entre eles usando ICMP
em tempo real e por simulação.

24
Prática 10
 Monte a seguinte topologia de redes,
usando os dispositivos indicados na figura:

25
Cont. Prática 10
 Utilize os seguintes endereços:
 PC 1: IP Address: 192.168.0.10 / Subnet Mask: 255.255.255.0
 PC 2: IP Address: 192.168.0.11 / Subnet Mask: 255.255.255.0
 PC 3: IP Address: 192.168.0.12 / Subnet Mask: 255.255.255.0
 PC 4: IP Address: 192.168.0.13 / Subnet Mask: 255.255.255.0
 PC 5: IP Address: 192.168.0.14 / Subnet Mask: 255.255.255.0
 PC 6: IP Address: 192.168.0.15 / Subnet Mask: 255.255.255.0
 PC 7: IP Address: 192.168.0.16 / Subnet Mask: 255.255.255.0
 PC 8: IP Address: 192.168.0.17 / Subnet Mask: 255.255.255.0
 PC 9: IP Address: 192.168.0.18 / Subnet Mask: 255.255.255.0
 PC 10: IP Address: 192.168.0.19 / Subnet Mask: 255.255.255.0
 PC 11: IP Address: 192.168.0.20 / Subnet Mask: 255.255.255.0
 PC 12: IP Address: 192.168.0.21 / Subnet Mask: 255.255.255.0
 Server: IP Address: 192.168.0.100 / Subnet Mask: 255.255.255.0
 Printer: IP Address: 192.168.0.101 / Subnet Mask: 255.255.255.0

26
 Cont. Prática 10
 Utilize os seguintes endereços:
 PC 1: IP Address: 192.168.0.10 / Subnet Mask: 255.255.255.0
 PC 2: IP Address: 192.168.0.11 / Subnet Mask: 255.255.255.0
 PC 3: IP Address: 192.168.0.12 / Subnet Mask: 255.255.255.0
 PC 4: IP Address: 192.168.0.13 / Subnet Mask: 255.255.255.0
 PC 5: IP Address: 192.168.0.14 / Subnet Mask: 255.255.255.0
 PC 6: IP Address: 192.168.0.15 / Subnet Mask: 255.255.255.0
 PC 7: IP Address: 192.168.0.16 / Subnet Mask: 255.255.255.0
 PC 8: IP Address: 192.168.0.17 / Subnet Mask: 255.255.255.0
 PC 9: IP Address: 192.168.0.18 / Subnet Mask: 255.255.255.0
 PC 10: IP Address: 192.168.0.19 / Subnet Mask: 255.255.255.0
 PC 11: IP Address: 192.168.0.20 / Subnet Mask: 255.255.255.0
 PC 12: IP Address: 192.168.0.21 / Subnet Mask: 255.255.255.0
 Server: IP Address: 192.168.0.100 / Subnet Mask: 255.255.255.0
 Printer: IP Address: 192.168.0.101 / Subnet Mask: 255.255.255.0
 realize o comando PING entre estes Hosts que foram configurados,
usando o prompt de comando 27
