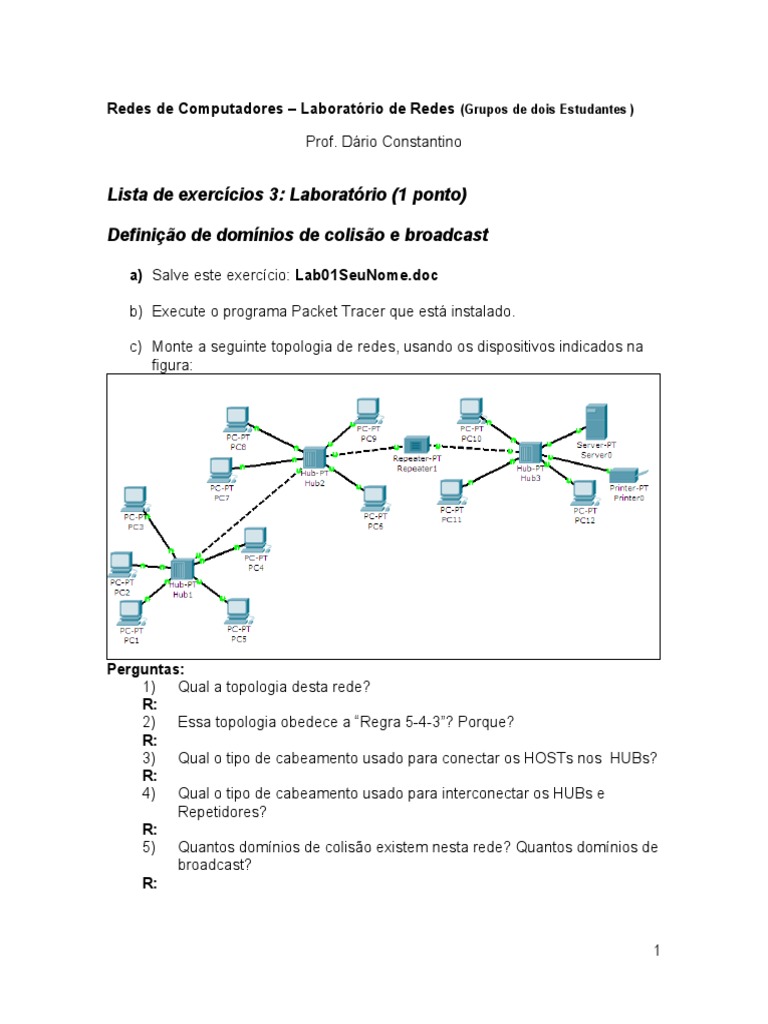

Redes de Computadores – Laboratório de Redes (Grupos de dois Estudantes )

Prof. Dário Constantino

Lista de exercícios 3: Laboratório (1 ponto)

Definição de domínios de colisão e broadcast

a) Salve este exercício: Lab01SeuNome.doc

b) Execute o programa Packet Tracer que está instalado.

c) Monte a seguinte topologia de redes, usando os dispositivos indicados na

figura:

Perguntas:
1) Qual a topologia desta rede?
R:
2) Essa topologia obedece a “Regra 5-4-3”? Porque?
R:
3) Qual o tipo de cabeamento usado para conectar os HOSTs nos HUBs?
R:
4) Qual o tipo de cabeamento usado para interconectar os HUBs e
Repetidores?
R:
5) Quantos domínios de colisão existem nesta rede? Quantos domínios de
broadcast?
R:

1
d) Para verificar se você montou a topologia corretamente, atribua endereços
IP e máscaras de Sub-redes aos Hosts da seguinte forma:
(duplo clique no host...)

Utilize os seguintes endereços:

PC 1: IP Address: 192.168.0.10 / Subnet Mask: 255.255.255.0
PC 2: IP Address: 192.168.0.11 / Subnet Mask: 255.255.255.0
PC 3: IP Address: 192.168.0.12 / Subnet Mask: 255.255.255.0
PC 4: IP Address: 192.168.0.13 / Subnet Mask: 255.255.255.0
PC 5: IP Address: 192.168.0.14 / Subnet Mask: 255.255.255.0
PC 6: IP Address: 192.168.0.15 / Subnet Mask: 255.255.255.0
PC 7: IP Address: 192.168.0.16 / Subnet Mask: 255.255.255.0
PC 8: IP Address: 192.168.0.17 / Subnet Mask: 255.255.255.0
PC 9: IP Address: 192.168.0.18 / Subnet Mask: 255.255.255.0
PC 10: IP Address: 192.168.0.19 / Subnet Mask: 255.255.255.0
PC 11: IP Address: 192.168.0.20 / Subnet Mask: 255.255.255.0
PC 12: IP Address: 192.168.0.21 / Subnet Mask: 255.255.255.0
Server: IP Address: 192.168.0.100 / Subnet Mask: 255.255.255.0
Printer: IP Address: 192.168.0.101 / Subnet Mask: 255.255.255.0

e) Em seguida, realize o comando PING entre estes Hosts que foram

configurados, usando o prompt de comando:

2
Perguntas:
6) Você obteve respostas positivas do comando Ping? Descreva os
resultados do comando.
R:

f) Mude a topologia desta rede de forma a obter 2 domínios de colisão e

copie e cole a nova topologia abaixo:

2 domínios de colisão:

(inserir...)

Perguntas:
7) Qual foi o dispositivo de rede foi usado para esta mudança? Porque?
R:

3
 g) Mude a topologia desta rede de forma a obter 2 domínios de Broadcast e
copie e cole a nova topologia abaixo:

2 domínios de Broadcast:

(inserir...)

Perguntas:
8) Qual foi o dispositivo de rede foi usado para esta mudança? Porque?
R:

h) Salve o projeto como Lab01SeuNome.pkt e Lab01SeuNome.doc com as

suas respostas

i) Imprima o trabalho para entregar ao professor (em casa).

Numa rede de computadores, o domínio de colisão é uma área lógica onde

os pacotes podem colidir uns contra os outros, em particular no protocolo
Ethernet. Quanto mais colisões ocorrem menor é a eficiência da rede.

Um domínio de broadcast é um segmento lógico de uma rede de

computadores em que um computador ou qualquer outro dispositivo conectado
à rede é capaz de se comunicar com outro sem a necessidade de utilizar um
dispositivo de roteamento.
