[DIY GOLF 4] - Bora Vents com iluminação.

Responder  124 mensagens 1 2 3 4 5 9 

...
soules_s
Pro 

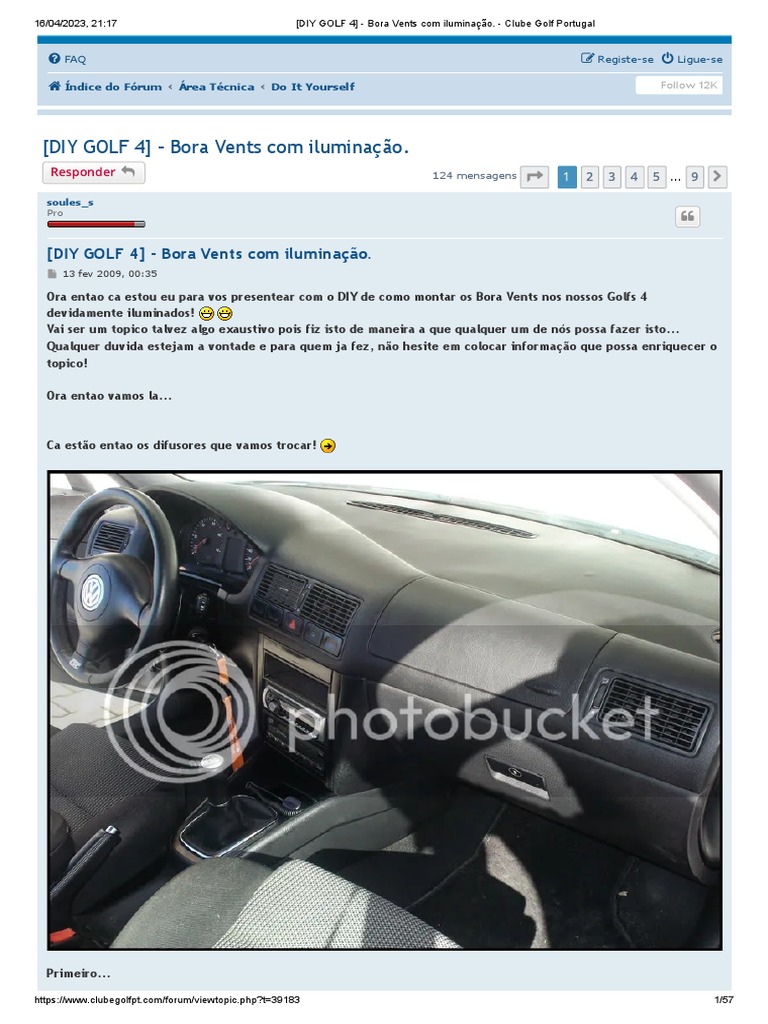

[DIY GOLF 4] - Bora Vents com iluminação.

 13 fev 2009, 00:35
Ora entao ca estou eu para vos presentear com o DIY de como montar os Bora Vents nos nossos Golfs 4
devidamente iluminados!
Vai ser um topico talvez algo exaustivo pois fiz isto de maneira a que qualquer um de nós possa fazer isto...
Qualquer duvida estejam a vontade e para quem ja fez, não hesite em colocar informação que possa enriquecer o
topico!
Ora entao vamos la...
Ca estão entao os difusores que vamos trocar!
Primeiro...
https://www.clubegolfpt.com/forum/viewtopic.php?t=39183 1/57
16/04/2023, 21:17 [DIY GOLF 4] - Bora Vents com iluminação. - Clube Golf Portugal
Retirar o botão comutador de luzes:
Para tal é preciso empurrar para dentro na posição de 0, rodar com ele pressionado para a de mínimos e puxar
para fora
Desligam a ficha
Na foto vêm fita isoladora ja porque não quis que os fios tocassem uns nos outros.
Têm um parafuso a segurar o difusor que desapertam com uma chave T20
Puxam o difusor
aqui passam a ficha pelo difusor por forma a libertar...
De seguida libertem a ficha dos reguladores, de intensidade de luzes interiores e de nivelamento das opticas
E ca esta o difusor fora do sitio, agora há qu retirar este botão para colocar no novo Vent
Para tal empurrem a patilha assinalada pela seta para dentro ao mesmo tempo que empurram a peça para fora, ela
sai para a frente!!!
Do outro lado tem uma patilha igual, com uma chave de fendas facilmente a tiram.
Ca estao os nossos Vents bonitinhos!
e o regulador ja a entrar o devido lugar...
Agora a parte da primeira ligação.
Todos os vossos difusores trazem uma ficha com 2 fios, um castanho e um azul/cinza. Cortem a ficha de modo a
ficar so com os dois fios separados para poder fazer a ligação na cablagem do carro a fim de haver alimentação.
uma nota! NUNCA CORTEM NENHUM FIO DO CARRO!!! Estao a cortar a cablagem e é uma coisa
carissima e para a voltagem que estamos a trabalhar basta so tirar um pouco da protecção do fio e enrolar o fio do
difusor em volta!
depois isolar bem com fita isoladora e ta feito!
Assim sendo temos entao os fios do difusor :arrow
que vão ligar aos fios da ficha com a mesma cor...
de modo a ficar qq coisa parecido com isto:
isolem bem!
E voltem a por o difusor no sitio, repetindo todos os passos anteriormente referidos por ordem inversa
Apertam o parafuso, voltam a encaixar o botão das luzes... e testam... ligam os minimos:
Difusor Central
retiram os botões que nao tem qualquer função, assim como tambem os podem deixar, como queiram, os
restantes botões como o dos 4 piscas, desembaciador, bancos aquecidos, ESP, ASR, deixem ficar porque depois vão
desligar atrás.
Tiram as grelhas
e vão aparecer 2 parafusos, novamente para desapertar com a chave T20
Puxam...
e desligam as fichas todas que tiverem:
Retiram os botões tal como o outro
e aqui ja montados no difusor novo!
A instalação elétrica é feita do mesmo modo, neste caso como o difusor central tem 2 zonas iluminadas vão haver
2 fichas logo, 2 fio castanhos e 2 azuis/cinzas... juntem-nos aos pares assim...
Neste caso optei por liga-los a ficha do desembaceador por ter as mesmas cores, castanho/azul cinza...
de seguida vem o fio que vai dar corrente ao difusor do lado do pendura!
Não ha necessidade de ser um fio tão grosso, eu pus este porque n tinha ca mais nenhum, mas podem usar algo
mais fino, desde que seja condutor de corrente!
este tem duas pontas, separam-se ligeiramente e unem-se as pontas dos azuis cinzas e dos castanhos!
De seguida ligam o conjunto na respectiva cor, isolem tudo isoladinho...
Voltem a ligar as fichas...
passam a outra ponta do fio por baixo das guias de ar e por cima da gaveta dos copos em direcção ao outro
difusor...
No fim de tudo encaixem o difusor, que neste caso penso haver 2 versões, a que tem parafusos e a que é de
encaixe, que é o caso deste!
testem!
De seguida abrem o porta-luvas e vêm 3 parafusos, desapertem-nos com a mesma chave T20
Aliviam a lateral com uma chave, é flexivel, e soltam o porta-luvas...
e olhem o que aparece??
Agora neste momento tiram o difusor do pendura, ou podem tirar antes como queiram.
Este por sua vez é só puxar, não tem qualquer parafuso ou ficha!
Aliviem com uma chave protegida pra não estragar
Depois apareçe-vos este quadradinho fechado (no meu caso ja tinha abreto antes) aquilo é plastico, com uma
chave partam-no pois é por ai que vao passar os fios para ligar ao difusor...
passem o fio:
Façam a ligação, isolem bem...
Empurrem os fios para dentro do buraco pra ficarem arrumadinhos
e encaixem o difusor, com um pouco de pressão fica no sitio!
testem...
E voilá...
O aspecto final...
á noite...
Espero que não tenha sido muito seca
Posto isto resta-me desejasr-vos bom trabalho quando puserem mãos a obra!
Esta versao de iluminar os vents é provavelmente a mais basica, havera outras, partilhem quem ja o fez...
Nunca liguem os fios noutro qualquer fio sem testar com um multimetro pois podem qeimar o fusivel que faz
funcionar as luzes de todo o tablier.
caso aconteça é um fusivel n. 5
Com as ligações que mencionei fica inclusivé a funcionar o nivelamento de intesidade de luz nos Vents tal como no
resto do tablier, excluindo o do lado do condutor nao sei muito bem porquê!
Outra coisa engraçada que notei, quando deixam a luz de presença nocturna ligada do lado esquerdo o difusor
também fica aceso! fio trocado provavelmente.
Abraço a todos e espero que vos sirva!
Última edição por soules_s em 21 mar 2009, 09:55, editado 7 vezes no total.
http://www.facebook.com/ClubeGolfPortugal

FaBiNi
Expert 
Re: [DIY MKIV] Bora Vents com iluminação.

 13 fev 2009, 01:00
A mim vai sevir certamente...Bom post e muito bem explixado mestre soul`s...assim já tenho como me entreter
entretanto.
Obrigado
Golf IV TDI [130 cv] Sport Pacific
Feedback: viewtopic.php?f=40&t=34535

Ze5791
Beginner 

 13 fev 2009, 10:32
Grande trabalho sim senhor , gosto muito mais desses vents do que os de origem só acho um exagero o preço deles mas
um dia destes sinto-me tentando a compra-los mas tenho que procurar bem , pois 150.00 Eur xiça.
Mas fica espetacular .
Abraço

orix
Rookie


 13 fev 2009, 12:47
Excelente DIY!
Só é pena o preço dos bora vents... mas quando encontrar um bom negocio, já sei onde vir buscar "inspiração" para os
montar
Abraço

importado_02
Amateur 

 14 fev 2009, 06:15
Isto vai safar-me à grande^!1
bom trabalho
abraço
Importado
viewtopic.php?t=14419
Imagem
BOA VIAGEM!!

ReCkhaje
Rookie


 14 fev 2009, 21:25
Parabéns está muito fixe e muito bem explicado o DYS...
viewtopic.php?f=117&t=72042#p1198026
...VW Golf IV GTI e VW Polo 6N2 GTI 1.4 16V...


Dehon
Amateur


 17 fev 2009, 18:46
Sim senhora!!!
Boa explicação bem detalhada... Muito bom parabens!! É pena os disfusor custarem 150 euros!!!
cumps
Rline Project

Gavião
Amateur


 16 mar 2009, 17:42
Um DYD muito bem explicito! Fica só um reparo! utilizem terminais ladrões! assim evitam de descarnar fios!
Projecto:
viewtopic.php?f=20&t=24675
Feedback:

backsliver
Amateur 

 16 mar 2009, 18:57
Muito bom.
Outro reparo. Penso que não seja necessário tirar os parafusos do porta-luvas.
Basta levantar a tampa do airbag do passageiro e passar por la os fios, cujos vão ficar exactamente no mesmo sitio por
onde passaste os teus.

soules_s
Pro


 16 mar 2009, 19:08
Sim é possivel.. afinal na foto ve-se a parte debaixo do airbag!
Obrigado pelas dicas malta!

Sapatariaman
Pro


 23 mar 2009, 22:29
Andas a aprender com bons mestres a arte do DIY... Bravo!
Golf 2 GTD | Golf 4 TDI | DIYs

soules_s
Pro


 23 mar 2009, 22:41
 Sapatariaman Escreveu:
Andas a aprender com bons mestres a arte do DIY... Bravo!
Tenho bons exemplos!

dmsf
Beginner 

 19 nov 2009, 20:31
Boas,
só uma observação:
relativa/ ao facto de não ser possível o nivelamento da intensidade da luz no difusor do lado do condutor, isso
acontece porque o fio que foi utilizado é o que ilumina o comutador das luzes e, se repararem quer o nivelamento da
intensidade das luzes interiores esteja no mínimo ou no máximo a intensidade é sempre a mesma, pelo menos no meu.
Solução: optem por ir buscar a corrente ao fio que promove a intensidade da luz do regulador do alcance dos faróis e
da regulação das luzes interiores.
Cumprimentos

Gavião
Amateur


 02 dez 2009, 23:23
O meu dá para regular a intensidade da luz dos bora vents assim como a plafonie do w8!É uma questão de irem buscar
a corrente ao regulador da intensidade de luz!
Projecto:
Feedback:

suisso
Expert


 04 dez 2009, 23:33
Desde que se vá buscar a corrente ou massa que passa pelo regulador de intensidade o resto fica tudo regulavel.
So axo que o metodo de ligaçao nao foi o melhor, parece ser uma coisa muito provisoria, como eu faria era, ligava os
fios como tens e depois soldados a estanho e manga termo retractil ou ate mesmo como ta mas com a manga ou entao
com aquelas junçoes (lego) era so meter os fios e apertar os parafusos.
Fita cola, calor dentro do carro, igual a cola começar a descolar e se um desses fios se tocam temos fumo
Fica a sugestao
87' VW Scirocco
R13 5
╚╬╬╝
..2 4
Responder    124 mensagens 1 2 3 4 5 9 


...
