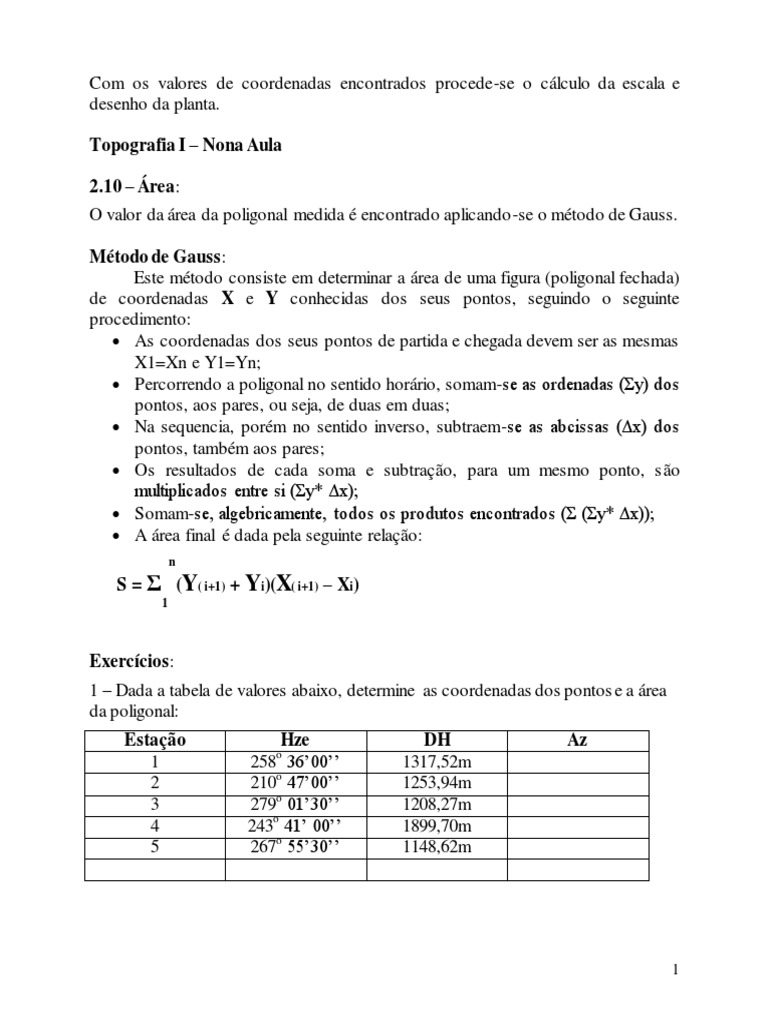

Com os valores de coordenadas encontrados procede-se o cálculo da escala e

desenho da planta.

Topografia I – Nona Aula

2.10 – Área:
O valor da área da poligonal medida é encontrado aplicando-se o método de Gauss.

Método de Gauss:
Este método consiste em determinar a área de uma figura (poligonal fechada)
de coordenadas X e Y conhecidas dos seus pontos, seguindo o seguinte
procedimento:
 As coordenadas dos seus pontos de partida e chegada devem ser as mesmas
X1=Xn e Y1=Yn;
 Percorrendo a poligonal no sentido horário, somam-se as ordenadas (Σy) dos
pontos, aos pares, ou seja, de duas em duas;
 Na sequencia, porém no sentido inverso, subtraem-se as abcissas (Δx) dos
pontos, também aos pares;
 Os resultados de cada soma e subtração, para um mesmo ponto, s ão
multiplicados entre si (Σy* Δx);
 Somam-se, algebricamente, todos os produtos encontrados (Σ (Σy* Δx));
 A área final é dada pela seguinte relação:
n

S = Σ (Y( i+1) + Yi)(X( i+1) – Xi)

1

Exercícios:
1 – Dada a tabela de valores abaixo, determine as coordenadas dos pontos e a área
da poligonal:
Estação Hze DH Az
o
1 258 36’00’’ 1317,52m
2 210o 47’00’’ 1253,94m
3 279o 01’30’’ 1208,27m
4 243o 41’ 00’’ 1899,70m
5 267o 55’30’’ 1148,62m

1
As coordenadas do ponto 1 são: X(1) = 1000,00m e Y(1) = 1000,00m .
2 – Com as coordenadas do exercício anterior, desenhar o caminhamento da
poligonal sobre uma folha de papel A4 (deitada), descontando margens de 2 cm
para cada lado da folha.

Resolução:
1o. passo: Transformação dos ângulos horizontais externos em internos
Hzi = 360o - Hze
Estação Hzi DH Az
o
1 101 24’ 00” 1317,52m 51o22’
2 149o 13’ 00” 1253,94m
3 80o 58’30” 1208,27m
4 116o 19’ 00” 1899,70m
5 92o 04’ 30” 1148,62m
2o. Passo: Transporte do Azimute:
Az(p) = Az (p-1) – Hz (p)
Se Az(p) >180o => subtrai 180o do azimute
Se Az(p) < 180o => soma 180o ao azimute
Estação Hzi Az
o o
1 101 24’ 00” 51 22’ = Az1
2 149o 13’ 00” Az2 = 51 22’ +180o - 149o 13’ 00” = 82o09’00”
o

3 80o 58’30” Az3 = 82o09’00”+180o -80o 58’30” = 181o10’30”

4 116o 19’ 00” Az4 = 181o10’30”-180o–116o19’00”= - 115o08’30”
5 92o 04’ 30” Az5 = -115o08’30” +180o – 92o04’30”= - 27o13’00”

3o Passo:
Calcular os senos e cossenos dos azimutes:
Estação Az
1 Az1=51o22’ Sen= 0,78116 / Cos= 0,62433
o
2 Az2=82 09’00” Sen= 0,99063 / Cos= 0,13658
o
3 Az3=181 10’30” Sen= -0,02051 / Cos= -0,99979
o
4 Az4= -115 08’30” Sen= -0,90526 / Cos= -0,42486
o
5 Az5= -27 13’00” Sen= -0,45736 / Cos= 0,88928

4o Passo:
2
Calcular as coordenadas:

Estação Coordenadas (m)

1 X = 1000
Y = 1000
2 X2 = 1000 + 1.317,52 * 0,78116 => X2 = 2.029,19
Y2 = 1000 + 1.317,52*0,62433 => Y2 = 1.822,57
3 X3 = 2.029,19 + 1253,94*0,99063 => X3 = 3.271,38
Y3 = 1.822,57 + 1253,94*0,13658 => Y3 = 1.993,83
4 X4 = 3.271,38 + 1208,27*(-0,02051) => X4 = 3.246,60
Y4 = 1.993,83 + 1208,27*(-0,99979) => Y4 = 785,81
5 X5 = 3.246,60 + 1899,70*(-0.90526) => X5 = 1.526,88
Y5 = 785,81 + 1899,70*(-0,42486) => Y5 = -21,30

Fechando em 1
X1 = 1526,88 + 1148,62*(-0,45736) = 1001,55
Y1 = -21,30 + 1148,62*0,88928 = 1000,15
Erro linear: εx = 1,55m
εy = 0,15m
Precisão relativa => Є = √ ex² + ey² = √ 1,5 ²+ 0,15² = 1,51m

Cálculo da área:
n

2S = Σ (Y( i+1) + Yi)(X( i+1) – Xi)

1

2S = (Y2+Y1)(X2-X1) + (Y3+Y2)(X3-X2) + (Y4+Y3)(X4-X3)+ (Y5+Y4)(X5-

X4) + (Y1+Y5)(X1-X5) = (1.822,57+1000)(2.029,19-
1000)+(1.993,83+1.822,57)(3.271,38-2.029,19)+(785,81+1.993,83)(3.246,60-
3.271,38)+(-21,30+785,81)(1.526,88-3.246,60)+(1.000,00+(-1,30))(1.000,00-
1.526,88) =>

2S = 5.735.837,06m2 = 5,74km2
