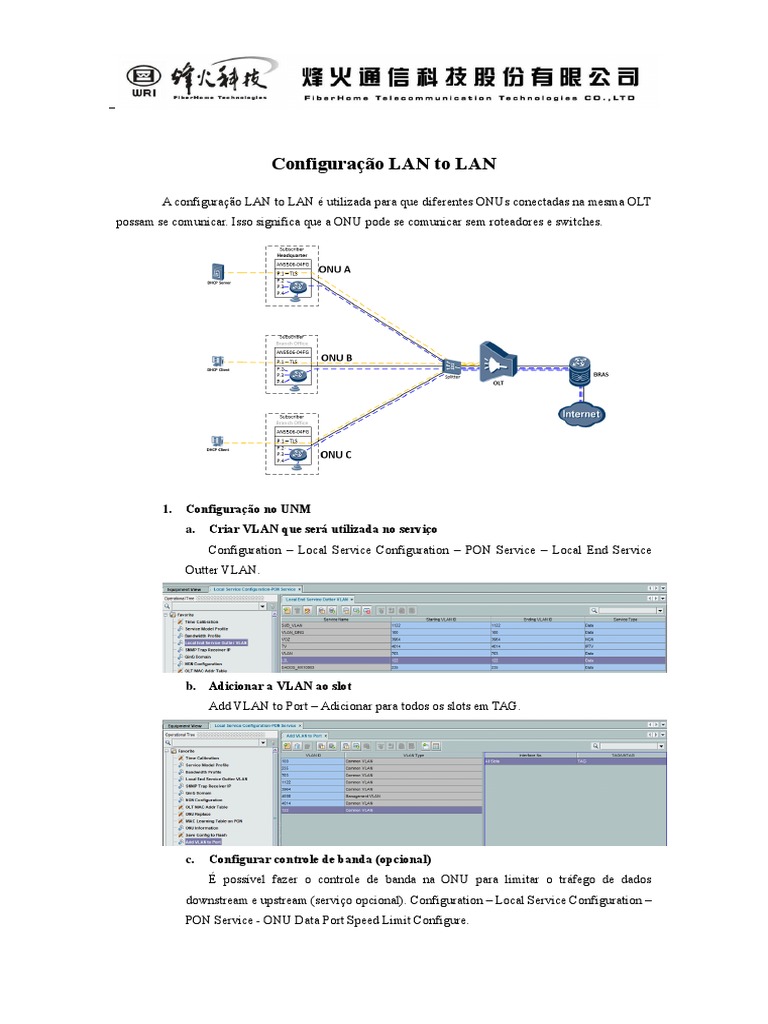

Configuração LAN to LAN

A configuração LAN to LAN é utilizada para que diferentes ONUs conectadas na mesma OLT
possam se comunicar. Isso significa que a ONU pode se comunicar sem roteadores e switches.

1. Configuração no UNM
a. Criar VLAN que será utilizada no serviço
Configuration – Local Service Configuration – PON Service – Local End Service
Outter VLAN.

b. Adicionar a VLAN ao slot

Add VLAN to Port – Adicionar para todos os slots em TAG.

c. Configurar controle de banda (opcional)

É possível fazer o controle de banda na ONU para limitar o tráfego de dados
downstream e upstream (serviço opcional). Configuration – Local Service Configuration –
PON Service - ONU Data Port Speed Limit Configure.
d. Salvar configurações na flash da OLT
Save config to Flash – OK.

e. Configurar a porta da ONU

ONU List – Selecionar ONU – Port Service Config – Data Port – LAN1/2 – Service
Configuration – Add – Preencher os campos assinalados em vermelho – Clicar em OK –
Create on Device.
2. Configuração da OLT
A configuração do LAN to LAN na OLT pode ser de três maneiras distintas.
a. ONUs conectadas no mesmo slot e na mesma porta PON
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 122 interflow_mode in_card
Admin\card# apply in_olt_interflow slot 1
b. ONUs conectadas no mesmo slot e em PONs distintas
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 122 interflow_mode in_card
Admin\card# set in_olt_interflow slot 1 index 2 pon 2 vlan 122 interflow_mode in_card
Admin\card# apply in_olt_interflow slot 1
c. ONUs conectadas em slots diferentes
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 122 interflow_mode
between_card
Admin\card# set in_olt_interflow slot 2 index 1 pon 1 vlan 122 interflow_mode
between_card
Admin\card# apply in_olt_interflow slot 1
Admin\card# apply in_olt_interflow slot 2
Admin\card# apply in_olt_interflow core_card

Observação: Jamais aplique o comando para todos os slots, pois pode causar um excesso
de sobrecarga na OLT e perder a conexão Telnet.

3. Teste
Para testar se a configuração de LAN to LAN está correta, conecte um computador na
porta LAN de cada ONU e configure um IP estático para cada dispositivo. Execute o cmd e
teste o ping entre os dois computadores, se houver comunicação o serviço está pronto para uso.
Observação: O firewall do Windows pode bloquear a comunicação entre os dois
computadores, portanto certifique-se de que o mesmo estará desabilitado durante o teste.
