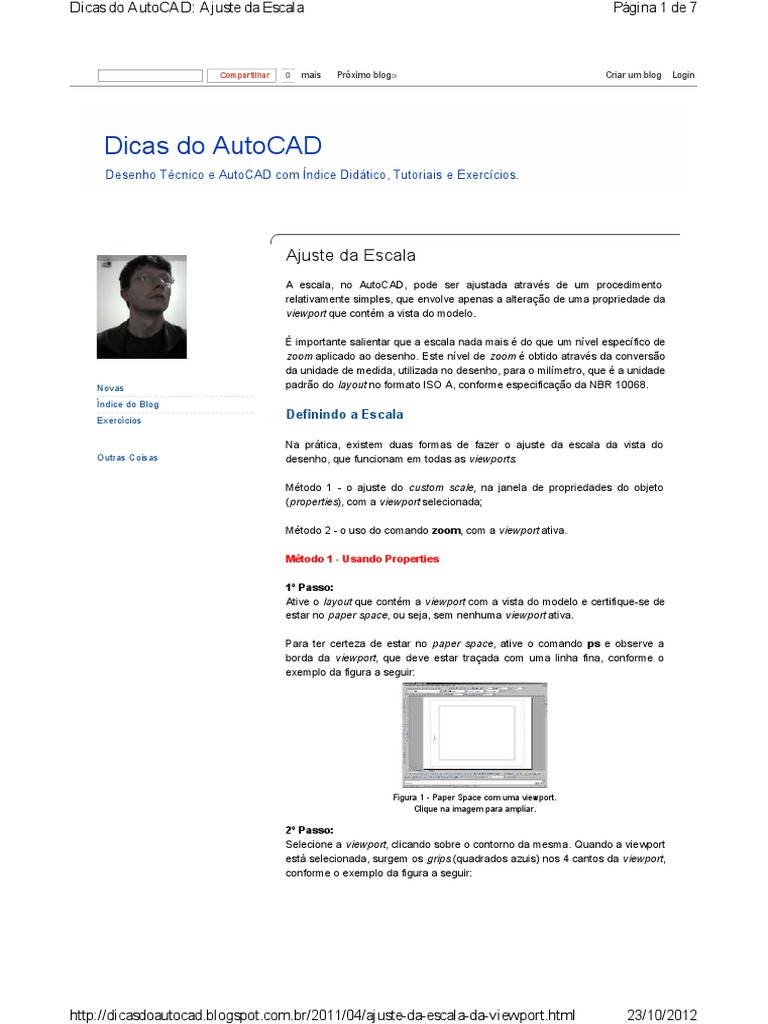

Ajuste da Escala
A  escala,  no  AutoCAD,  pode  ser  ajustada  através  de  um  procedimento
relativamente simples, que envolve apenas a alteração de uma propriedade da
viewport que contém a vista do modelo.

É importante salientar que a escala nada mais é do que um nível específico de
zoom aplicado ao desenho. Este nível de zoom é obtido através da conversão
da unidade de medida, utilizada no desenho, para o milímetro, que é a unidade
Novas padrão do layout no formato ISO A, conforme especificação da NBR 10068.
Índice do Blog
Exercícios
Definindo a Escala

Na  prática,  existem  duas  formas  de  fazer  o  ajuste  da  escala  da  vista  do
Outras Coisas desenho, que funcionam em todas as viewports:

Método  1  ­ o  ajuste  do  custom  scale,  na  janela  de  propriedades  do  objeto
(properties), com a viewport selecionada;

Método 2 ­ o uso do comando zoom, com a viewport ativa.

Método 1 ­ Usando Properties

1º Passo:
Ative o layout que contém a viewport com a vista do modelo e certifique­se de
estar no paper space, ou seja, sem nenhuma viewport ativa.

Para  ter  certeza  de  estar  no  paper  space,  ative  o  comando  ps  e  observe  a
borda  da  viewport,  que  deve  estar  traçada  com  uma  linha  fina,  conforme  o
exemplo da figura a seguir:

Figura 1 ­ Paper Space com uma viewport.
Clique na imagem para ampliar.

2º Passo:
Selecione a viewport, clicando sobre o contorno da mesma. Quando a viewport
está selecionada, surgem os grips (quadrados azuis) nos 4 cantos da viewport,
conforme o exemplo da figura a seguir:

http://dicasdoautocad.blogspot.com.br/2011/04/ajuste­da­escala­da­viewport.html 23/10/2012
Dicas do AutoCAD: Ajuste da Escala Página 2 de 7

Figura 2 ­ Viewport Selecionada.
Clique na imagem para ampliar.

3º Passo:
Ative o  comando properties,  digitando pr,  e digite,  no  campo custom scale,  o
valor especificado nas tabelas de escalas.

Figura 3 ­ Propriedades da viewport.
Clique na imagem para ampliar.

Método 2 ­ Usando Zoom

Também é possível ativar a viewport e usar o comando zoom com a opçao xp.
Por  exemplo z  5xp  onde  o  valor  5  deve  ser  substituído  pelo  valor  do custom
scale da tabela de escalas específica.

Tabelas de Escalas

Escalas de Redução

Tabela 1 ­ Milímetros

Escala Custom Scale

1:2 0.5

1:5 0.2

1:10 0.1

1:20 0.05

1:50 0.02

1:100 0.01

1:200 0.005

1:500 0.002

1:1000 0.001

1:2000 0.0005

1:5000 0.0002

Tabela 2 ­ Centímetros

http://dicasdoautocad.blogspot.com.br/2011/04/ajuste­da­escala­da­viewport.html 23/10/2012
Dicas do AutoCAD: Ajuste da Escala Página 3 de 7

Escala Custom Scale

1:2 5

1:5 2

1:10 1

1:20 0.5

1:50 0.2

1:100 0.1

1:200 0.05

1:500 0.02

1:1000 0.01

1:2000 0.005

1:5000 0.002

Tabela 3 ­ Metros

Escala Custom Scale

1:2 500

1:5 200

1:10 100

1:20 50

1:50 20

1:100 10

1:200 5

1:500 2

1:1000 1

1:2000 0.5

1:5000 0.2

Escala Natural

Tabela 4 ­ Escala Natural

Unidade Escala Custom Scale

mm 1:1 1

cm 1:1 10

m 1:1 1000

Cálculo do Custom Scale para Escala de Redução

Caso haja a necessidade de calcular o custom scale para uma escala diferente
das citadas acima(NBR 8196), usa­se a fórmula a / b (a dividido por b) onde:

a = quantidade de milímetros na unidade de medida utlizada no desenho
b = escala desejada

Por  exemplo,  para  um  desenho  feito  em  metros  (  a  =  1000),  para  saber  o
custom scale da escala 1:75 (b = 75), calculamos 1000 / 75 (1000 dividido por

http://dicasdoautocad.blogspot.com.br/2011/04/ajuste­da­escala­da­viewport.html 23/10/2012
Dicas do AutoCAD: Ajuste da Escala Página 4 de 7

75), cujo resultado é custom scale = 13.3333.
