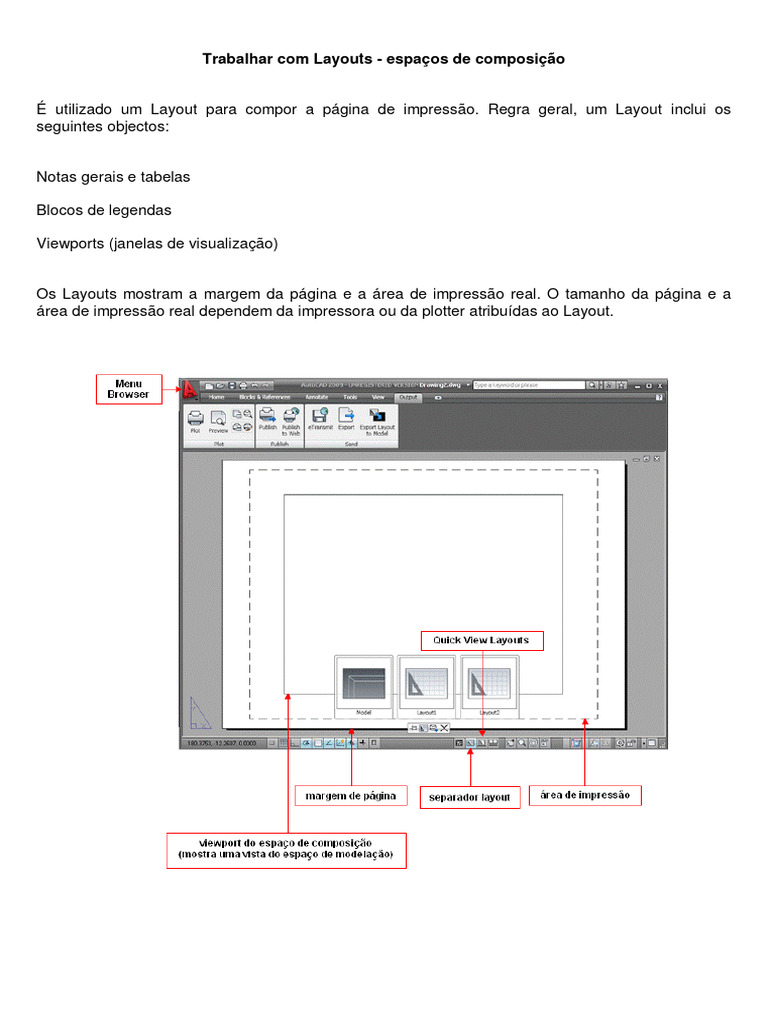

Trabalhar com Layouts - espaços de composição

É utilizado um Layout para compor a página de impressão. Regra geral, um Layout inclui os
seguintes objectos:

Notas gerais e tabelas

Blocos de legendas

Viewports (janelas de visualização)

Os Layouts mostram a margem da página e a área de impressão real. O tamanho da página e a

área de impressão real dependem da impressora ou da plotter atribuídas ao Layout.
Experimente: crie um Layout

Inicie um desenho novo;

Seleccione o Menu Browser > Tools > Wizards > Create Layout...;

Siga os passos indicados no assistente para criar um Layout com um tamanho de papel diferente e
uma legenda ajustada;

Seleccione o botão Quick View Layouts;

Clique com o botão do lado direito do rato no Layout que acabou de criar;

No menu seleccione a opção Rename e introduza um novo nome para esse Layout;

Confirme em OK - para guardar este desenho como um novo ficheiro template de desenho,
seleccione o menu File > Save As. Na janela de diálogo Save Drawing As, em Files of Type,
especifique a extensão DWT.

Utilizar Viewports do Layout

As Viewports de um Layout mostram vistas do espaço de modelação (Model). Os pontos seguintes

apresentam um resumo da relação das Viewports do Layout com o Model:

A maioria dos objectos nos seus desenhos é criada no espaço de modelação, no separador Model.

Para visualizar e alterar a escala das vistas do espaço de modelação num Layout, são criadas
Viewports no Layout.

Pode entrar no espaço de modelação através de uma Viewport do Layout, principalmente para
arrastar a vista e para definir a visibilidade dos Layers.

Pode controlar a visibilidade dos Layers separadamente em cada Viewport do Layout.

Para edições importantes no seu desenho, utilize o separador Model.

Para criar cotas com escala correcta, entre no espaço de modelação a partir do separador Layout e,
de seguida, aplique cotas ao modelo.

Criar e modificar Viewports no Layout

Sempre que cria um novo Layout, por predefinição, apenas uma Viewport é adicionada no Layout.
Pode adicionar mais Viewports para obter vistas independentes como, por exemplo, pormenores e
vistas 3D. Cada Viewport pode ter a sua própria escala, as suas propriedades de impressão e as
suas configurações de visibilidade de Layers.
Tutorial: trabalhar com Viewports do Layout

Neste tutorial, irá praticar as operações mais comuns das Viewports do Layout.

Altere a escala de visualização de uma vista numa Viewport do Layout

Abra o desenho:
C:\Program Files\AutoCAD 2009\Help\GettingStarted\Arbor.dwg;

No gestor de propriedades das Layers, clique no ícone lâmpada na Layer “Viewport” para visualizar
os objectos existentes nessa Layer. Confirme em OK. O bordo azul das Viewports do Layout estão
agora visíveis;

Seleccione o menu Modify > Properties (ou ctrl+1). Clique, de seguida, no bordo azul da Viewport do
Layout que se encontra na parte superior direita. Repare que a paleta Properties contém as
configurações de propriedades da Viewport do Layout;

Na paleta Properties, em Misc, clique em Display Locked. Clique na seta e seleccione No. As
propriedades de visualização da Viewport do Layout estão agora desbloqueadas;

Na paleta Properties, clique em Standard Scale;

Clique na seta para visualizar uma lista de escalas e clique em 1:40. Repare que a vista (ou
Viewport) é imediatamente alterada com a nova escala de visualização;

Faça duplo clique dentro da Viewport do Layout para entrar no espaço de modelação. Arraste o
desenho, mas não altere a escala da vista com zoom. De seguida, faça duplo clique em qualquer
ponto fora das Viewports do Layout para regressar ao Layout;

Utilize a paleta Properties para bloquear a Viewport do Layout. Deve bloquear a Viewport do Layout
para evitar o Pan ou o Zoom involuntários. Assim, a posição e a escala da vista na Viewport ficam
protegidas.

Elimine uma Viewport do Layout

Seleccione o menu Modify > Erase;

Clique no bordo da Viewport do Layout que se encontra na parte superior direita e execute ENTER.
Uma Viewport do Layout é um objecto. Tal como qualquer outro objecto, pode ser deslocado,
copiado e eliminado.

Crie uma nova Viewport no Layout

Faça com que a Layer Viewport seja a Layer activa;

Seleccione o menu View > Viewports > 1 Viewport;

Clique em dois pontos de uma área vazia do Layout. Os dois pontos são os cantos diagonais da
nova Viewport do Layout. A nova Viewport pode sobrepor-se a uma Viewport existente;

Clique no bordo da Viewport para visualizar os seus grips;

Ajuste o tamanho da Viewport clicando num grip, deslocando o cursor e clicando numa nova
localização. Desloque a Viewport com o comando Move;

Utilize a paleta Properties para definir a escala de visualização da vista na Viewport do Layout;

Faça duplo clique dentro da Viewport do Layout e arraste o desenho. Faça duplo clique fora de todas
as Viewports para regressar ao Layout;

Utilize a paleta Properties para bloquear a Viewport do Layout;

Desligue a Layer Viewport;

Feche o desenho sem o gravar.

NOTA: Certifique-se de que cria as Viewports em Layers próprios. Quando estiver pronto para
imprimir, desligue o Layer para evitar que os bordos da Viewport sejam também impressos.
