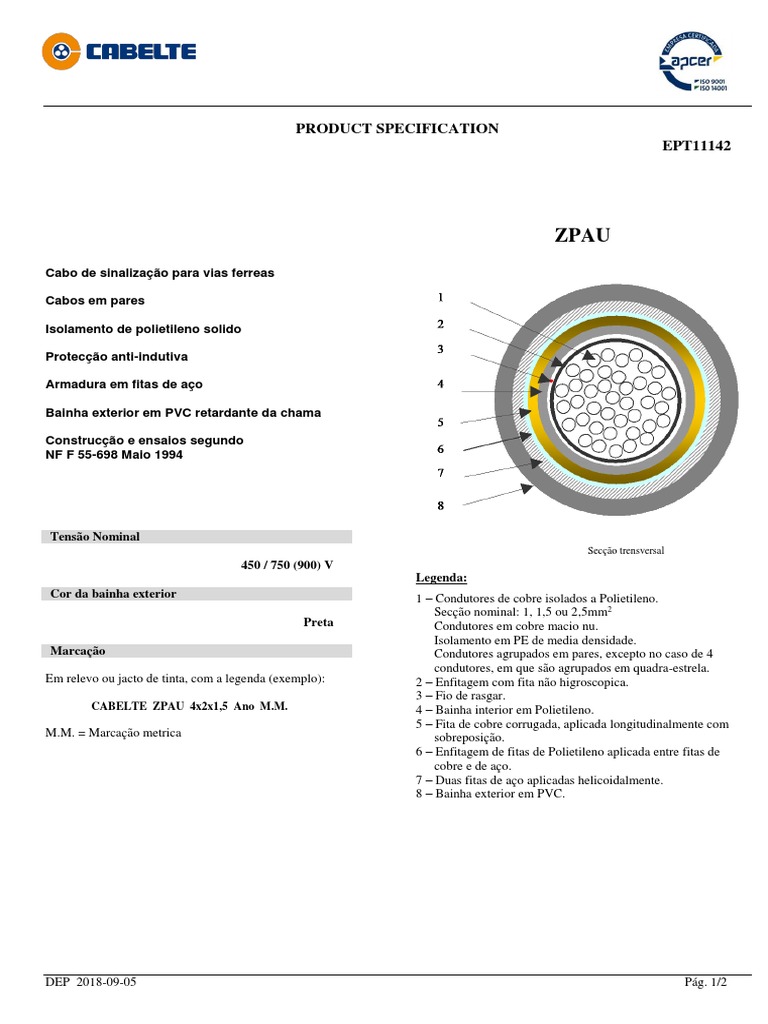

PRODUCT SPECIFICATION

EPT11142

ZPAU
Cabo de sinalização para vias ferreas

Cabos em pares

Isolamento de polietileno solido

Protecção anti-indutiva

Armadura em fitas de aço

Bainha exterior em PVC retardante da chama

Construcção e ensaios segundo

NF F 55-698 Maio 1994

Tensão Nominal
Secção trensversal
450 / 750 (900) V
Legenda:
Cor da bainha exterior 1 – Condutores de cobre isolados a Polietileno.
Secção nominal: 1, 1,5 ou 2,5mm2
Preta Condutores em cobre macio nu.
Isolamento em PE de media densidade.
Marcação Condutores agrupados em pares, excepto no caso de 4
condutores, em que são agrupados em quadra-estrela.
Em relevo ou jacto de tinta, com a legenda (exemplo): 2 – Enfitagem com fita não higroscopica.
3 – Fio de rasgar.
CABELTE ZPAU 4x2x1,5 Ano M.M. 4 – Bainha interior em Polietileno.
5 – Fita de cobre corrugada, aplicada longitudinalmente com
M.M. = Marcação metrica sobreposição.
6 – Enfitagem de fitas de Polietileno aplicada entre fitas de
cobre e de aço.
7 – Duas fitas de aço aplicadas helicoidalmente.
8 – Bainha exterior em PVC.

DEP 2018-09-05 Pág. 1/2

 PRODUCT SPECIFICATION
EPT11142
Caracteristicas electricas

Valor individual
18,1 /km para 1,0 mm2
Resistência maxima dos condutores a 20º C
12,1 /km para 1,5 mm2
7,41/km para 2,5 mm2
Desiquilibro resistivo max. entre condutores do mesmo par 5%
Capacidade maxima mutua a 800Hz 55,0 nF/km
Desiquilibrio capacitivo maximo do par 400 pF/500m
Rigidez dielectrica do isolamento
Tensão de disrupção condutor/condutor, 1 minuto 1000 V, dc
Tensão de disrupção condutor/ecran, 1 minuto 3000 V, dc
Resistencia minima de isolamento a 20ºC (500V, dc) 5000 M.km
Factor redutor maximo (kn) Segundo tabela B.1 da
NF F 55-698 Maio 1994 para
cabos ZPAU

Caracteristicas dimensionais

Tipo de cabo Espessura nominal Espessura nominal Diametro Peso

bainha interior bainha exterior exterior aproximado
(mm) (mm) (mm) (kg/km)
ZPAU 2x2x1 1,0 1,6 18 565
ZPAU 4x2x1 1,0 1,6 22 770
ZPAU 7x2x1 1,0 1,7 24 930
ZPAU 14x2x1 1,2 1,8 30 1350
ZPAU 21x2x1 1,2 2,0 34 1720
ZPAU 28x2x1 1,2 2,2 38 2050
ZPAU 2x2x1,5 1,0 1,6 19 585
ZPAU 4x2x1,5 1,0 1,6 22 650
ZPAU 5x2x1,5 1,0 1,8 25 970
ZPAU 7x2x1,5 1,0 1,8 27 1120
ZPAU 11x2x1,5 1,2 2,0 32 1480
ZPAU 2x2x2,5 1,0 1,6 21 745
ZPAU 4x2x2,5 1,0 1,7 26 1100
ZPAU 5x2x2,5 1,0 1,8 31 1410
ZPAU 11x2x2,5 1,2 2,2 39 2225

DEP 2018-09-05 Pág. 2/2
