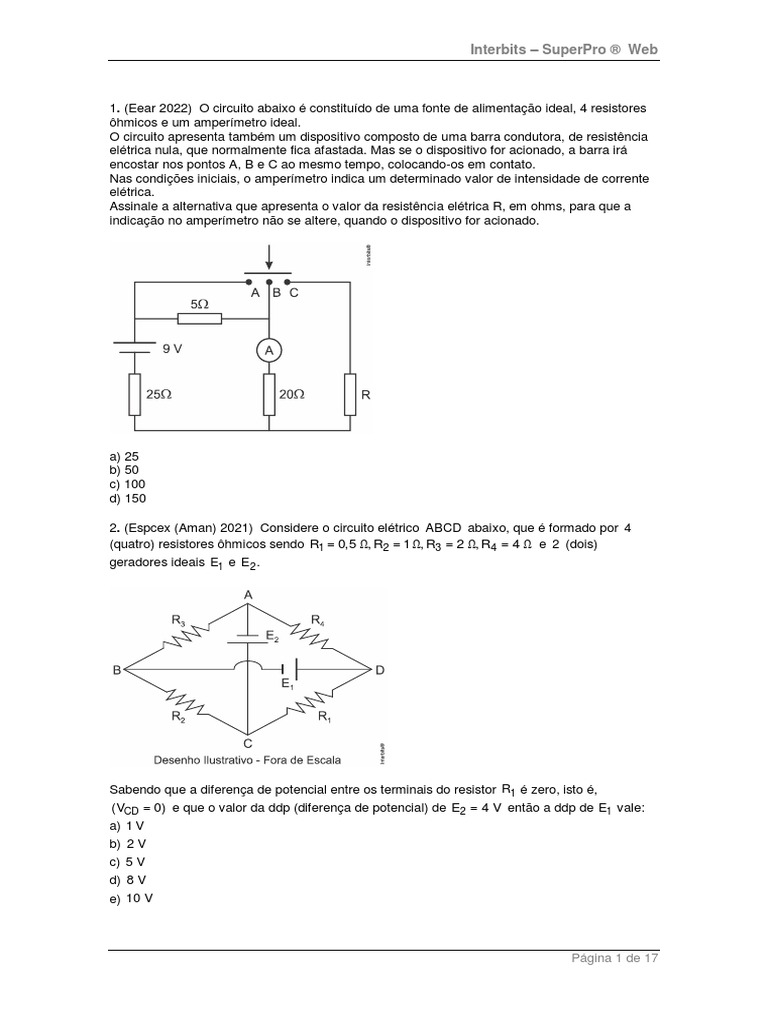

1. (Eear 2022) O circuito abaixo é constituído de uma fonte de alimentação ideal, 4 resistores
ôhmicos e um amperímetro ideal.
O circuito apresenta também um dispositivo composto de uma barra condutora, de resistência
elétrica nula, que normalmente fica afastada. Mas se o dispositivo for acionado, a barra irá
encostar nos pontos A, B e C ao mesmo tempo, colocando-os em contato.
Nas condições iniciais, o amperímetro indica um determinado valor de intensidade de corrente
elétrica.
Assinale a alternativa que apresenta o valor da resistência elétrica R, em ohms, para que a
indicação no amperímetro não se altere, quando o dispositivo for acionado.

a) 25
b) 50
c) 100
d) 150

2. (Espcex (Aman) 2021) Considere o circuito elétrico ABCD abaixo, que é formado por 4
(quatro) resistores ôhmicos sendo R1  0,5 Ω, R2  1 Ω, R3  2 Ω, R4  4 Ω e 2 (dois)
geradores ideais E1 e E2 .

Sabendo que a diferença de potencial entre os terminais do resistor R1 é zero, isto é,

(VCD  0) e que o valor da ddp (diferença de potencial) de E2  4 V então a ddp de E1 vale:
a) 1 V
b) 2 V
c) 5 V
d) 8 V
e) 10 V

Página 1 de 17
 Interbits – SuperPro ® Web

3. (Esc. Naval 2021) Considere o circuito elétrico esquematizado na figura abaixo. Sabendo
que os pontos F e C são mantidos em aberto, calcule a diferença de potencial entre os pontos
G e C (VG  VC ) e assinale a opção correta.

a) – 14 V
b) – 16 V
c) – 20 V
d) – 24 V
e) – 26 V

4. (Eear 2021) O circuito a seguir é composto por uma fonte de tensão ideal, um resistor ôhmico
de 5 kΩ, e um resistor ôhmico variável.
No circuito apresentado, no resistor variável, o valor da resistência elétrica entre o cursor
(ponto C) e o ponto B é 1 3 do valor da resistência elétrica entre o cursor e o ponto A. E a
resistência elétrica entre os pontos A e B é de 10 kΩ.
Um estudante pensou em medir o valor da diferença de potencial entre os pontos 1 e 2 do
circuito. Porém, ao medir, ao invés de utilizar um voltímetro, equivocadamente usou um
amperímetro, considerado ideal.

Assinale a alternativa que apresenta o valor indicado pelo amperímetro, em miliampères.

a) 2,0
b) 2,5
c) 3,0
d) 5,0

5. (Efomm 2021) Um motor elétrico ligado a uma rede com ddp de 127 V dissipa 40% da
potência que recebe. Se por essa rede passa uma corrente de 2 A, qual é a resistência interna
do motor?
a) 10,1 Ω
b) 16,4 Ω

Página 2 de 17
 Interbits – SuperPro ® Web

c) 25,4 Ω
d) 30,2 Ω
e) 50,1Ω

TEXTO PARA AS PRÓXIMAS 2 QUESTÕES:

Na(s) questão(ões) a seguir, quando necessário, use:

1. massa atômica do hidrogênio: mH  1,67  1027 kg

2. massa atômica do hélio: mHe  6,65  1027 kg
3. velocidade da luz no vácuo: c  3  108 m s
4. constante de Planck: h  6  1034 J  s
5. 1eV  1,6  1019 J
6. constante eletrostática do vácuo: k0  9,0  109 N  m2 C2
7. aceleração da gravidade: g  10 m s2
3
8. cos30  sen60 
2
1
9. cos60  sen30 
2
2
10. cos 45  sen45 
2
11.

6. (Epcar (Afa) 2021) No circuito abaixo, a bateria possui fem igual a ε e resistência interna r
constante e a lâmpada incandescente L apresenta resistência elétrica ôhmica igual a 2r. O
reostato R tem resistência elétrica variável entre os valores 2r e 4r.

Ao deslocar o cursor C do reostato de A até B, verifica-se que o brilho de L

a) aumenta enquanto a potência dissipada por R diminui.
b) fica constante enquanto a potência dissipada por R aumenta.
c) e a potência dissipada por R diminuem.
d) e a potência dissipada por R aumentam.

7. (Epcar (Afa) 2021) A figura abaixo ilustra dois resistores de imersão dentro de recipientes
termicamente isolados e com capacidades térmicas desprezíveis, contendo as mesmas
quantidades de água. Os resistores R1 e R2 estão ligados, respectivamente, a uma
associação de geradores em série e em paralelo.

Página 3 de 17
 Interbits – SuperPro ® Web

Os valores das resistências elétricas de R1 e R2 foram ajustados adequadamente de tal forma

que cada associação de geradores transfere a máxima potência a cada um dos resistores.
Despreze a influência da temperatura na resistência elétrica e no calor específico da água e
considere que todos os geradores apresentem a mesma fem e a mesma resistência interna.
Fecha-se simultaneamente as chaves Ch1 e Ch2 e, após 5 min, verifica-se que a variação de
temperatura da água no recipiente 1 foi de 20 C. Nesse mesmo intervalo, a água no recipiente
2 apresenta uma variação de temperatura, em C, igual a
a) 5
b) 10
c) 15
d) 20

8. (Eear 2020) Em um laboratório de Física foram realizadas duas experiências com

condutores elétricos:

1. Na primeira, mediu-se a resistência elétrica de um condutor cilíndrico C1, constituído de um

material metálico, ôhmico, de comprimento L e área transversal S. O valor obtido foi R1.
2. Na segunda, mediu-se a resistência elétrica da associação em paralelo de quatro condutores
cilíndricos, C2a, C2b, C2c e C2d, todos constituídos do mesmo material de C1, cada um
com o mesmo comprimento L de C1 e cada um com um quarto (1 4) da área transversal S,
de C1. O valor obtido foi R2.

Nessas condições, quanto vale a razão R1 R2?

a) 0
b) 1 4
c) 1
d) 4

9. (Esc. Naval 2020) Propõe-se a realização de um experimento no qual um resistor de 12,0 Ω

está inserido dentro de um bloco de gelo a 0 C. O circuito montado está apresentado na figura
abaixo.

Página 4 de 17
 Interbits – SuperPro ® Web

A bateria tem resistência interna desprezível, e o calor latente de fusão para o gelo é de
3,34  105 J kg. Sendo assim, qual é o valor da taxa (em g s) em que esse circuito derreterá o
gelo?
a) 0,570  105
b) 0,573  104
c) 0,572  103
d) 0,575  102
e) 0,578  101

10. (Espcex (Aman) 2020) O circuito de um certo dispositivo elétrico é formado por duas pilhas
ideais, possuindo cada uma tensão " V ", quatro lâmpadas incandescentes, que possuem
resistências elétricas constantes e de mesmo valor, L1, L2 , L3 e L 4 , e fios condutores de
resistências desprezíveis, conforme o desenho abaixo.

Considerando que as lâmpadas não se queimam, pode-se afirmar que

a) a lâmpada L1 brilha mais que a L2 .
b) todas as lâmpadas têm o mesmo brilho.
c) as lâmpadas L1, L2 e L 3 têm o mesmo brilho.
d) a lâmpada L 3 brilha mais que L2 .
e) nenhuma das lâmpadas tem brilho igual.

11. (Efomm 2020) O valor da força eletromotriz E e da resistência R no circuito da figura

apresentado abaixo, são, respectivamente,

Página 5 de 17
 Interbits – SuperPro ® Web

a) E  4,0 V e R  4,0 
b) E  4,0 V e R  16,0 
c) E  8,0 V e R  4,0 
d) E  8,0 V e R  12,0 
e) E  8,0 V e R  16,0 

12. (Eear 2020) Recentemente a legislação brasileira passou a determinar que os veículos
trafeguem nas estradas com os faróis baixos acesos durante o dia ou uma outra lâmpada
própria para isso, chamada luz diurna. Os carros geralmente possuem duas lâmpadas dos
faróis baixos e duas lâmpadas dos faróis altos. Para obedecer a essa legislação, evitar que o
usuário esqueça de acender os faróis e para preservar o uso das lâmpadas de farol baixo sem
a necessidade da inclusão de lâmpadas extras, um determinado fabricante de automóveis
optou pela seguinte solução descrita a seguir. Os carros dessa marca possuem as lâmpadas
de farol alto com dois modos diferentes de associação elétrica. No primeiro modo, chamado
“farol alto”, as lâmpadas são ligadas em paralelo entre si e à bateria do carro (12 V). As
lâmpadas são iguais e dissipam a potência de 60 W cada uma. Esse modo está representado
na figura I a seguir. No segundo modo, um sistema automatizado foi feito de tal forma que ao
ligar o carro, se os faróis estiverem desligados, esse sistema associa as duas lâmpadas de
farol alto em série e essa associação é chamada de “modo luz diurna”, representado pela
figura II a seguir.

No modo luz diurna, as lâmpadas acendem com um brilho menos intenso, porém o suficiente
para obedecer à legislação e não atingem a temperatura do modo farol alto. Sabe-se que a
resistência elétrica das lâmpadas é dada pelo filamento de tungstênio e o mesmo apresenta
um aumento do valor da resistência elétrica em função da temperatura atingida. Nesse caso,
considere que a resistência elétrica de cada lâmpada no modo luz diurna é igual a 75% da
resistência elétrica de cada lâmpada no modo farol alto.
Considere as lâmpadas como resistores ôhmicos ao atingir cada patamar de temperatura, ou
seja, em cada uma das condições descritas no enunciado. E com base nisso assinale a
alternativa que indica corretamente o valor de potência elétrica dissipada, em W, em cada
lâmpada quando estiver no modo luz diurna.
a) 10
b) 20
c) 30

Página 6 de 17
 Interbits – SuperPro ® Web

d) 40

13. (Efomm 2019) Dona Marize, numa noite fria de inverno, resolveu fazer café. Entretanto,
percebeu que não havia água para fazer o café. Dona Marize teve uma ideia, pegou cubos de
gelo do congelador de massa total 1,5 kg a 8 C e com o calor fornecido por um ebulidor,
transformou-os em água a 90 C, num intervalo de tempo de 700 s. O ebulidor foi ligado a
uma fonte de tensão contínua de 150 V. Determine o valor da resistência elétrica do ebulidor
em ohms, supondo que 60% da potência elétrica dissipada no resistor seja aproveitada para a
realização do café.
a) 2,26
b) 4,45
c) 6,63
d) 8,62
e) 10,40

14. (Eear 2019) O gráfico a seguir corresponde ao comportamento da corrente elétrica que
percorre um condutor, em função da diferença de potencial a ele aplicada.

Sabendo-se que este condutor é constituído de um fio de 2 m de comprimento e de um

material cuja resistividade, a 20 C, vale 1,75  106 Ω  m, determine a área da seção
transversal do fio e o valor da resistência elétrica desse condutor na referida temperatura.
a) 0,7  104 cm2 e 0,5 Ω
b) 0,7  104 cm2 e 500 Ω
c) 0,83  104 cm2 e 12,5 Ω
d) 0,83  104 cm2 e 500 Ω

15. (Efomm 2019) No circuito a seguir, o galvanômetro não acusa passagem de corrente.
Determine o valor da corrente elétrica i no circuito.

Página 7 de 17
 Interbits – SuperPro ® Web

a) 4,8 A
b) 4,2 A
c) 3,6 A
d) 3,0 A
e) 2,0 A

16. (Efomm 2019) No laboratório de Física da EFOMM existe um galvanômetro de resistência

interna 0,80 , que pode medir, sem se danificar, correntes de intensidade de até 20 mA.
Tenente Rocha, professor de física da EFOMM, resolveu associar ao galvanômetro um resistor
denominado shunt, para que ele se torne um miliamperímetro de fundo de escala 200 mA.

Qual deverá ser o valor do shunt associado e o valor da resistência do miliamperímetro,

respectivamente?
0,2
a)  e 0,08 
2,25
0,8
b)  e 0,04 
10
0,3
c)  e 0,4 
5
d) 5  e 0,01 
8
e)  e 0,6 
2

17. (Efomm 2019) Beto, um advogado interessado em eletricidade, num sábado ensolarado,
resolveu montar um circuito elétrico para sua guitarra. Ele associou um gerador de FEM ε e
resistência interna r em série com um resistor R variável. A potência dissipada no resistor R,
em função da corrente i, é dada pelo gráfico mostrado na figura abaixo, onde o ponto a é o
vértice da parábola.

Página 8 de 17
 Interbits – SuperPro ® Web

Os valores da resistência interna r e da força eletromotriz (FEM) do gerador são,

respectivamente
a) 4,40  101 , 0,85  101 V
b) 7,68  101 , 1,92  101 V
c) 3,98  101 , 2,46  101 V
d) 8,80  102 , 2,20  100 V
e) 4,84  102 , 3,42  102 V

18. (Espcex (Aman) 2019) No circuito desenhado abaixo, temos três pilhas ideais ligadas em
paralelo que fornecem uma ddp igual a 25 V cada uma. Elas alimentam três resistores
ôhmicos: R1  10 , R2  R3  20 . O amperímetro, o voltímetro e os fios condutores
inseridos no circuito são todos ideais. As leituras indicadas no amperímetro (A) e no voltímetro
(V) são, respectivamente,

a) 5,00 A e 25,00 V.
b) 0,50 A e 20,00 V.
c) 2,50 A e 16,66 V.
d) 1,25 A e 12,50 V.
e) 3,75 A e 37,50 V.

19. (Mackenzie 2019) Em um circuito elétrico simples há duas baterias ε1 e ε2 , acopladas em

série a um resistor de resistência R e a um amperímetro ideal, que acusa 6,0 A quando as
baterias funcionam como geradores em série. Ao se inverter a polaridade da bateria ε1, o
amperímetro passa a indicar a corrente elétrica de intensidade 2,0 A, com o mesmo sentido de
antes da inversão. Conhecendo-se ε2  24 V, no cálculo de ε1, em volt, encontra-se
a) 12
b) 14
c) 16
d) 18
e) 24

TEXTO PARA A PRÓXIMA QUESTÃO:

Nas questões a seguir, quando necessário, use:

- Aceleração da gravidade: g  10 m s2 ;
- Calor específico da água: c  1,0 cal g C;

Página 9 de 17
 Interbits – SuperPro ® Web

- sen 45  cos 45  2 2.

20. (Epcar (Afa) 2019) Duas estações E1 e E 2 são interligadas por uma linha telefônica
constituída por dois cabos iguais, cada um com comprimento L  30 km, conforme ilustrado na
figura 1.

Durante uma tempestade, uma árvore caiu sobre um dos cabos fazendo um contato elétrico
com a terra. Para localizar onde a árvore caiu e reparar o defeito, um técnico procedeu da
seguinte forma: uniu os terminais C e D na estação E 2 e, na estação E1, interligou os
terminais A e B por reostatos R1 e R2 associados em paralelo com um gerador. As
resistências de R1 e R2 foram ajustadas de tal forma que o amperímetro A não indicou a
passagem de corrente elétrica, conforme esquematizado na figura 2.

Considere que os contatos elétricos, as ligações com a terra e o amperímetro têm resistências
elétricas desprezíveis e que R1 e R2 valem, respectivamente, 4,5 k e 1,5 k.

Nessas condições, o ponto onde a árvore tocou o fio se localiza a uma distância d, em relação
à estação E1, em km, igual a
a) 7,5
b) 12
c) 15
d) 20

21. (Eear 2018) Em uma aula de laboratório o professor montou um circuito com 3 resistores
ôhmicos R1, R2 e R3 associados a uma fonte de alimentação ideal (Vt) conforme o circuito
abaixo. E solicitou ao aluno que, usando um amperímetro ideal, medisse o valor da intensidade
de corrente elétrica que flui através de R2 .

Página 10 de 17
 Interbits – SuperPro ® Web

O aluno, porém fez a ligação do amperímetro (A) da maneira indicada na figura a seguir. Com
base nisso, assinale a alternativa que representa o valor indicado, em ampères, no
amperímetro.

a) 0,0
b) 0,2
c) 0,3
d) 0,4

22. (Esc. Naval 2018) Analise a figura abaixo.

Para que um galvanômetro ideal G (resistência nula), o qual suporta uma corrente máxima
IGm , seja utilizado em um simples amperímetro capaz de indicar qualquer valor de corrente,
são utilizadas as resistências RS (shunt, em paralelo com G) e RG (em série com G), como
mostra o circuitos da figura acima. Considere que, medindo uma corrente I  50,5 A utilizando
esse amperímetro, o galvanômetro apresenta sua deflexão máxima indicando 50,0 A, com
IG  IGm  500 mA. Sendo assim, a razão RG RS utilizada nessa medida vale:
a) 15,0
b) 30,0
c) 75,0
d) 100
e) 150

Página 11 de 17
 Interbits – SuperPro ® Web

23. (Espcex (Aman) 2018) O desenho abaixo representa um circuito elétrico composto por
gerador, receptor, condutores, um voltímetro (V), todos ideais, e resistores ôhmicos.

O valor da diferença de potencial (ddp), entre os pontos F e G do circuito, medida pelo

voltímetro, é igual a
a) 1,0 V
b) 3,0 V
c) 4,0 V
d) 5,0 V
e) 8,0 V

24. (Espcex (Aman) 2017) Um aluno irá montar um circuito elétrico com duas lâmpadas
incandescentes, L1 e L2, de resistências elétricas constantes, que têm as seguintes
especificações técnicas fornecidas pelo fabricante, impressas nas lâmpadas:

- L1: 30 V e 60 W;
- L2 : 30 V e 30 W.

Além das duas lâmpadas, ele também usará um gerador ideal de tensão elétrica contínua de
60 V, um resistor ôhmico de 30  e fios condutores elétricos ideais.

Utilizando todo material acima descrito, a configuração da montagem do circuito elétrico, para
que as lâmpadas funcionem corretamente com os valores especificados pelo fabricante das
lâmpadas será:

a)

b)

Página 12 de 17
 Interbits – SuperPro ® Web

c)

d)

e)

25. (Espcex (Aman) 2017) O desenho abaixo representa um circuito elétrico composto por
resistores ôhmicos, um gerador ideal e um receptor ideal.

A potência elétrica dissipada no resistor de 4  do circuito é:

a) 0,16 W
b) 0,20 W
c) 0,40 W
d) 0,72 W
e) 0,80 W

26. (Espcex (Aman) 2016) No circuito elétrico desenhado abaixo, todos os resistores ôhmicos
são iguais e têm resistência R  1,0 . Ele é alimentado por uma fonte ideal de tensão contínua
de E  5,0 V. A diferença de potencial entre os pontos A e B é de:

a) 1,0 V
b) 2,0 V
c) 2,5 V

Página 13 de 17
 Interbits – SuperPro ® Web

d) 3,0 V
e) 3,3 V

27. (Espcex (Aman) 2015) Em um circuito elétrico, representado no desenho abaixo, o valor da
força eletromotriz (fem) do gerador ideal é E  1,5 V, e os valores das resistências dos
resistores ôhmicos são R1  R4  0,3 Ω, R2  R3  0,6 Ω e R5  0,15 Ω . As leituras no
voltímetro V e no amperímetro A , ambos ideais, são, respectivamente,

a) 0,375 V e 2,50 A
b) 0,750 V e 1,00 A
c) 0,375 V e 1,25 A
d) 0,750 V e 1,25 A
e) 0,750 V e 2,50 A

28. (Espcex (Aman) 2014) O circuito elétrico de um certo dispositivo é formado por duas pilhas
ideais idênticas, de tensão “V” cada uma, três lâmpadas incandescentes ôhmicas e idênticas
L1, L2 e L3, uma chave e fios condutores de resistências desprezíveis. Inicialmente, a chave
está aberta, conforme o desenho abaixo.

Em seguida, a chave do circuito é fechada. Considerando que as lâmpadas não se queimam,

pode-se afirmar que
a) a corrente de duas lâmpadas aumenta.
b) a corrente de L1 diminui e a de L3 aumenta.
c) a corrente de L3 diminui e a de L2 permanece a mesma.
d) a corrente de L1 diminui e a corrente de L2 aumenta.
e) a corrente de L1 permanece a mesma e a de L2 diminui.

29. (Espcex (Aman) 2013) A pilha de uma lanterna possui uma força eletromotriz de 1,5 V e
resistência interna de 0,05 Ω. O valor da tensão elétrica nos polos dessa pilha quando ela
fornece uma corrente elétrica de 1,0 A a um resistor ôhmico é de
a) 1,45 V

Página 14 de 17
 Interbits – SuperPro ® Web

b) 1,30 V
c) 1,25 V
d) 1,15 V
e) 1,00 V

30. (Espcex (Aman) 2013) Quatro lâmpadas ôhmicas idênticas A, B, C e D foram associadas
e, em seguida, a associação é ligada a um gerador de energia elétrica ideal. Em um dado
instante, a lâmpada A queima, interrompendo o circuito no trecho em que ela se encontra. As
lâmpadas B, C e D permanecem acesas, porém o brilho da lâmpada B aumenta e o brilho das
lâmpadas C e D diminui. Com base nesses dados, a alternativa que indica a associação
formada por essas lâmpadas é:

a)

b)

c)

d)

e)

Página 15 de 17
 Interbits – SuperPro ® Web

Resumo das questões selecionadas nesta atividade

Data de elaboração: 24/08/2022 às 13:36

Nome do arquivo: espcex

Legenda:
Q/Prova = número da questão na prova
Q/DB = número da questão no banco de dados do SuperPro®

Q/prova Q/DB Grau/Dif. Matéria Fonte Tipo

1 ............ 204205 ..... Média............ Física............ Eear/2022 ............................ Múltipla escolha

2 ............ 196114 ..... Média............ Física............ Espcex (Aman)/2021 ........... Múltipla escolha

3 ............ 201931 ..... Média............ Física............ Esc. Naval/2021................... Múltipla escolha

4 ............ 197750 ..... Média............ Física............ Eear/2021 ............................ Múltipla escolha

5 ............ 196676 ..... Média............ Física............ Efomm/2021 ........................ Múltipla escolha

6 ............ 197541 ..... Média............ Física............ Epcar (Afa)/2021.................. Múltipla escolha

7 ............ 197542 ..... Média............ Física............ Epcar (Afa)/2021.................. Múltipla escolha

8 ............ 198386 ..... Baixa ............ Física............ Eear/2020 ............................ Múltipla escolha

9 ............ 196250 ..... Elevada ........ Física............ Esc. Naval/2020................... Múltipla escolha

10 .......... 189533 ..... Baixa ............ Física............ Espcex (Aman)/2020 ........... Múltipla escolha

11 .......... 190768 ..... Baixa ............ Física............ Efomm/2020 ........................ Múltipla escolha

12 .......... 198387 ..... Baixa ............ Física............ Eear/2020 ............................ Múltipla escolha

13 .......... 183771 ..... Média............ Física............ Efomm/2019 ........................ Múltipla escolha

14 .......... 182496 ..... Baixa ............ Física............ Eear/2019 ............................ Múltipla escolha

15 .......... 183775 ..... Média............ Física............ Efomm/2019 ........................ Múltipla escolha

16 .......... 183774 ..... Média............ Física............ Efomm/2019 ........................ Múltipla escolha

17 .......... 183769 ..... Média............ Física............ Efomm/2019 ........................ Múltipla escolha

18 .......... 183222 ..... Média............ Física............ Espcex (Aman)/2019 ........... Múltipla escolha

19 .......... 187083 ..... Baixa ............ Física............ Mackenzie/2019................... Múltipla escolha

20 .......... 183492 ..... Elevada ........ Física............ Epcar (Afa)/2019.................. Múltipla escolha

21 .......... 177745 ..... Baixa ............ Física............ Eear/2018 ............................ Múltipla escolha

22 .......... 191603 ..... Baixa ............ Física............ Esc. Naval/2018................... Múltipla escolha

23 .......... 174087 ..... Média............ Física............ Espcex (Aman)/2018 ........... Múltipla escolha

Página 16 de 17
 Interbits – SuperPro ® Web

24 .......... 163531 ..... Média............ Física............ Espcex (Aman)/2017 ........... Múltipla escolha

25 .......... 163526 ..... Baixa ............ Física............ Espcex (Aman)/2017 ........... Múltipla escolha

26 .......... 148586 ..... Média............ Física............ Espcex (Aman)/2016 ........... Múltipla escolha

27 .......... 134981 ..... Média............ Física............ Espcex (Aman)/2015 ........... Múltipla escolha

28 .......... 127701 ..... Média............ Física............ Espcex (Aman)/2014 ........... Múltipla escolha

29 .......... 120845 ..... Baixa ............ Física............ Espcex (Aman)/2013 ........... Múltipla escolha

30 .......... 120840 ..... Baixa ............ Física............ Espcex (Aman)/2013 ........... Múltipla escolha

Página 17 de 17
