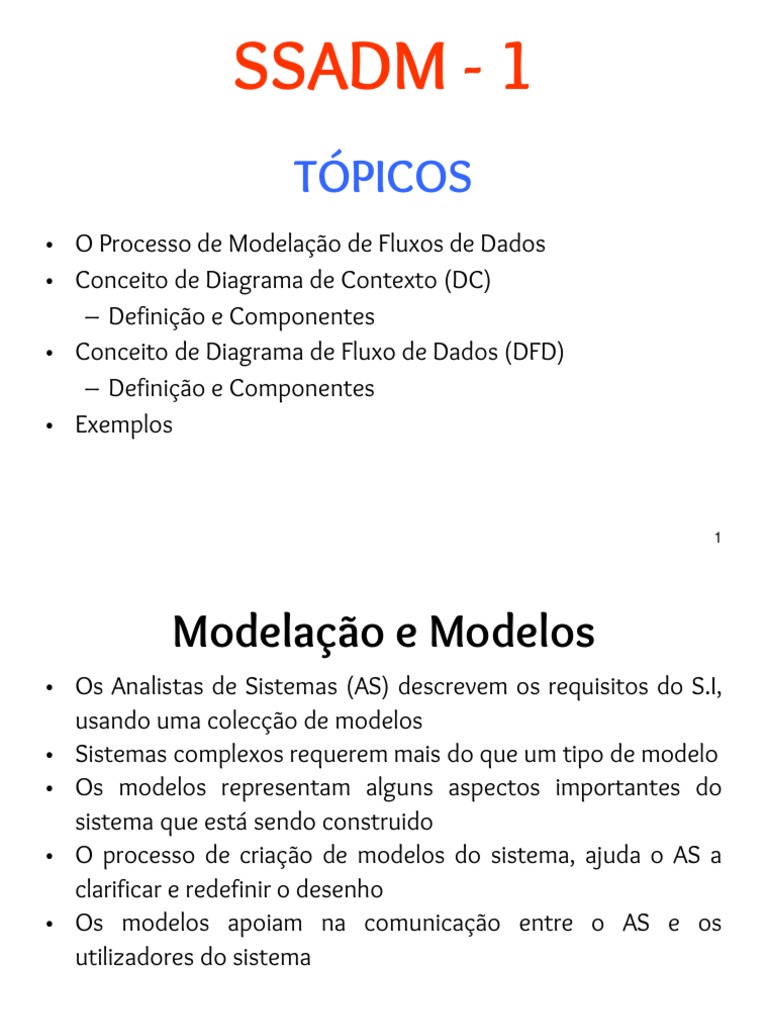

SSADM - 1

TÓPICOS
• O Processo de Modelação de Fluxos de Dados
• Conceito de Diagrama de Contexto (DC)
– Definição e Componentes
• Conceito de Diagrama de Fluxo de Dados (DFD)
– Definição e Componentes
• Exemplos

1
 Modelação e Modelos
• Os Analistas de Sistemas (AS) descrevem os requisitos do S.I,
usando uma colecção de modelos
• Sistemas complexos requerem mais do que um tipo de modelo
• Os modelos representam alguns aspectos importantes do
sistema que está sendo construido
• O processo de criação de modelos do sistema, ajuda o AS a
clarificar e redefinir o desenho
• Os modelos apoiam na comunicação entre o AS e os
utilizadores do sistema

2
 Diagrama de Contexto (DC)
• Dá uma visão geral do funcionamento do sistema
• É o primeiro digrama de fluxo de dados
• Os fluxos de dados mostram as interfaces entre o sistema e as
entidades externas.
• Representa o modelo ambiental do sistema
• Representa o sistema por um único processo e suas iterações
com as entidades externas
• É composto por:
– Processo Mãe
– Entidades Externas
– Fluxos de Dados

3
 Processo Mãe
• É a caixa negra para onde os fluxos entram e de onde saem
• É a parte mais fácil do diagrama de contexto e consiste de um
único rectângulo. O nome do processo é normalmente o nome
do sistema em estudo.
• Representação:

Gestão Sistema de Gestão

de Biblioteca de Recursos
Humanos

4
 Entidades Externas
• São os Agentes Externos ao Sistema que com ele interagem,
gerando estímulos e recebendo respostas.
• Origens e destinos de fluxos de dados para fora do sistema
(Criadores e Consumidores de Dados)
• Representam Pessoas, Orgãos, Sectores ou outros Sistemas.
• Representam a interface entre o sistema e o mundo externo.
• Também conhecidos na literatura como Terminadores.

5
 Entidades Externas
• São representadas por meio de uma ELIPSE
• Qualquer relacionamente entre entidades externas não será
mostrado no Diagrama de Contexto.
• Um dos truques para identificar uma entidade externa, é
atribuir-lhe VOZ, se esta "falar" é uma Entidade Externa, caso
contrário é Entidade Interna
• Representação:

DEPARTAMENTO SISTEMA
ESTUDANTE
DE DE
CONTABILIDADE CONTABILIDADE

CLIENTE FORNECEDOR

6
 Fluxos de Dados
• Representam a transferência de informações de um ponto a
outro no sistema.
• Cada fluxo de dados, representado por uma seta, possui um
nome para identificar os dados que estão a ser transportados
• O fluxo é uma seta utilizada para mostrar o movimento de
fragmentos ou de pacotes de dados de um ponto para outro.
Assim, o fluxo representa dados em movimento.
• Representação:

Relatório anual Pedido aceite

7
 TESOURARIA
SISTEMA DE
ADMISÕES ESTUDANTE

1 2 3 4 5

Sistema de 6
1
FACULDADE
3 Registo de GABINETE DE

Estudante 7 APOIO FINANCEIRO

8
1 1 10 9
2 1
ADMINISTRAÇÃO DO
DEPARTAMENTO CAMPUS
UNIVERSITÁRIO

8
Legenda:

1. Lista de estudantes elegíveis

2. Estado do registo
3. Estado pagamento
4. Horário da turma
5. Preferências e outra informação
6. Lista de estudantes elegíveis
7. Estado do registo
8. Capacidade das salas de aulas
9. Descrição das salas de aulas
10. Relatórios e estatísticas
11. Requisitos
12. Informações dos horários
13. Listas das turmas

9
 Exercícios Práticos
• Criação de Diagramas de Contexto dos sistemas de
informação atribuitos aos grupos:
– Sistema de Gestão de Consumíveis,
– Sistema de Gestão de Transportes Semi-colectivos,
– Sistema de Gestão de Parques de Estacionamento,
– Sistema de Gestão de Espaços Publicitários,
– Sistema de Gestão de Bibliotecas,
– Sistema de Gestão de Consultas Médicas,
– Sistema de Gestão de Campeonatos de Futebol,
– Sistema de Gestão de Recursos Humanos,
– Sistema de Gestão de Stock,
– Sistema de Gestão de Video Clube,
– Sistema de Gestão de Imposto Predial,
– Sistema de Gestão Hoteleira.
10
 Diagrama de Fluxo de Dados (DFD)
• É uma ferramenta de modelação que permite imaginar um
sistema como uma rede de processos funcionais, interligados
por “canais” e “tanques de armazenamento” de dados
(Yourdon).
• Fornece apenas uma visão do sistema – visão orientada para
funções.
• Técnica de análise gráfica que procura representar o fluxo de
informação e as sucessivas transformações que sofrem ao
longo dos diferentes processos do sistema.
• Mostra todas as funções e dados envolvidos na actividade a
ser automatizada.

11
 Diagrama de Fluxo de Dados (DFD)
• Mostra como (quem) a informação é criada, armazenada e
usada.
• Relacionamentos entre entidades externas não são mostrados
no DFD.
• É composto por:
– Entidades Externas;
– Fluxos de Dados;
– Processos;
– Depósitos/Arquivos de Dados.
• As entidades externas e os fluxos externos são os mesmos
criados no DC

12
 Processos
• É uma transformação dos fluxos de dados de entrada em fluxo
de dados de saída (Yourdon)
• Representam as diversas funções individuais que o sistema
executa, mostrando as transformações dos dados (entradas
em saídas).
• É a única componente activa do DFD de um sistema
• Executam os fluxos de entrada, transformando-os em fluxos de
saída
• O seu nome deve descrever o que ele faz e deve conter um
Verbo e um Substantivo (Enviar e Armazenar não devem ser
usados – Físico)

13
 Processos
• Representado por um quadrado (com cantos arredondados)
ou rectangulo. Dentro deste descrevemos o processo que está
sendo realizado.
• Representação:

P1 TESOURARIA P5 ESTATÍSTICA P2

Atender Gerar Conceder

Pagamentos Estatísticas Empréstimo

14
 Depósito de Dados
• Meio de armazenamento de dados para posterior acesso e/ou
actualização por um processo.
• Armazena os dados gerados nos processos
• Representa os arquivos ou tabelas de uma base de dados.
• Representação:
• D – dados …; M – Arquivo de dados manuais; T Arquivo de
dados temporais

A1 CLIENTE D4 PAGAMENTOS
A A

15
 DIRECTRIZES
• As entidades do DC e fluxos externos devem ser mantidos e acrescidos de
novos fluxos internos (caixa negra do DC).
• Deve-se enumerar todos os processos identificados.
• Um processo pode ser expandido se é dificil o seu entendimento. DFD de
segundo a n-níveis.
• Uma entidade pode se comunicar com vários processos.
• Fluxo pode originar um arquivo (Processo armazena informação).
• Processos devem estar interligados (acopolamento/coesão).

16
 REGRAS (1)
• Regras para a construção de DFDs:
– Um processo não pode ter apenas saídas;
– Um processo não pode ter apenas entradas;
– As entradas no processo devem ser suficientes para a
produção de saídas desde do processo;
– Todos os arquivos de dados devem estar conectados à pelo
menos um processo;
– Um arquivo de dado não pode estar conectado a uma
entidade externa.

17
 REGRAS (2)
• Regras para a construção de DFDs:
– Se um fluxo de dados é para dois processos separados, ele
deve ser representado por uma seta bifurcada (forked
arrow)

18
 Exercícios Práticos
• Criação de Diagramas de Fluxos de Dados dos sistemas de
informação atribuitos aos grupos:
– Sistema de Gestão de Consumíveis,
– Sistema de Gestão de Transportes Semi-colectivos,
– Sistema de Gestão de Parques de Estacionamento,
– Sistema de Gestão de Espaços Publicitários,
– Sistema de Gestão de Bibliotecas,
– Sistema de Gestão de Consultas Médicas,
– Sistema de Gestão de Campeonatos de Futebol,
– Sistema de Gestão de Recursos Humanos,
– Sistema de Gestão de Stock,
– Sistema de Gestão de Video Clube,
– Sistema de Gestão de Imposto Predial,
– Sistema de Gestão Hoteleira.
19
