REVISÃO DATA DESCRIÇÃO/ALTERAÇÃO

01 06/10/2023 LAYOUT CENTRAL

NOTAS
01 - A CENTRAL DE GLP DEVERÁ DISTAR NO MÍNIMO 3,0m DE RECIPIENTES DE COMBUSTÍVEIS LÍQUIDOS E
INFLAMÁVEIS E 15m DE RECIPIENTES DE HIDROGÊNIO E OXIGENIO CONFORME NORMAS ABNT NBR 13523:2008.
02 - TODOS OS MATERIAIS UTILIZADOS NA CONSTRUÇÃO DO ABRIGO DEVERÃO SER INCOMBUSTÍVEIS.
03 - AS VÁLVULAS DE BLOQUEIO AUTOMÁTICO DEVERÃO SER INSTALADAS CONFORME NORMAS ABNT NBR 13523
E NBR 13932.
04 - PRESSÃO MÁXIMA DE TRABALHO DE 1º ESTÁGIO: 1,5 Kgf/cm².
05 - PRESSÃO MÁXIMA DE TRABALHO DE 2º ESTÁGIO: 0,05Kgf/cm².
06 - ESTE PROJETO NÃO VALE COMO PROJETO DE PREVENÇÃO CONTRA INCÊNDIO.
07 - ESTE PROJETO ESTÁ DE ACORDO COM AS NORMAS ABNT NBR 13523.
08 - TODOS OS MATERIAIS DE FÁCIL COMBUSTÃO DEVEM SITUAR-SE NO MÍNIMO A 3,0m DOS RECIPIENTES E
SEUS DISPOSITIVOS DE SEGURANÇA.
09 - NA CENTRAL DE GLP É EXPRESSAMENTE PROIBIDA A ARMAZENAGEM DE QUALQUER OUTRO TIPO DE
MATERIAL.
10 - OS RECIPIENTES NÃO PODEM SER LOCALIZADOS SOB REDES ELÉTRICAS, DEVENDO SER RESPEITADO O
AFASTAMENTO MÍNIMO DE 3,0m DA PROJEÇÃO, INCLUINDO PONTOS DE ATERRAMENTO.
11 - A REDE DE ALIMENTAÇÃO (ENTRE RECIPIENTE E REGULADOR DE 1º ESTÁGIO) DEVE SOFRER UM ENSAIO DE
ESTANQUEIDADE COM PRESSÃO PNEUMÁTICA DE 10Kgf/cm² POR NO MINIMO 2h.
12 - NÃO DEVEM SER FEITAS ALTERAÇÕES NA OBRA QUE RESULTEM EM NÃO-CONFORMIDADES EM RELAÇÃO AO
PROJETO DE GLP.
13 - A TUBULAÇÃO DE GLP NÃO PODERÁ PASSAR DENTRO DE VAZIOS, CAIXAS E DUTOS.
14 - A REDE DE DISTRIBUIÇÃO DEVERÁ SER TUBO SCH 40 A106.
15 - A TUBULAÇÃO DE GLP NÃO PODE SER DOBRADA DEVENDO SER UTILIZADAS CONEXÕES PARA MUDANÇA DE
TRAJETÓRIA.
16 - A TUBULAÇÃO DE GLP NÃO PODERÁ ATRAVESSAR JUNTAS DE DILATAÇÃO.
17 - TODAS AS EDIFICAÇÕES QUE POSSUAM 03 (TRÊS) OU MAIS PAVIMENTOS PARA RISCO MODERADO OU 1º
SUBSOLO, DESDE QUE, ESTE NÃO SIRVA COMO PISO DE DESCARGA, A CENTRAL DE GLP DEVE SER ATENDIDA
POR SISTEMA DE HIDRANTES.
18 - TODAS AS EDIFICAÇÕES COM NÚMERO QUALQUER DE PAVIMENTOS E ÁREAS IGUAL OU SUPERIOR A 1500m²
SE DE RISCO LEVE, OU 1000m² SE DE RISCO MODERADO OU ELEVADO, A CENTRAL DE GLP DEVE SER ATENDIDA
POR SISTEMA DE HIDRANTES.
19 - A TUBULAÇÃO DE GLP DEVE ESTAR AFASTADA NO MÍNIMO 0,3m DE CONDUTOS DE ELETRICIDADE,
INCLUSIVE CABOS DE ATERRAMENTO, SE FOREM PROTEGIDOS POR ELETRODUTOS, E 0,5m NOS CASOS
CONTRÁRIOS.
20 - OS EQUIPAMENTOS DE GLP DEVEM SER INSTALADOS CONFORME NORMA ESPECÍFICA E DE ACORDO COM
AS RECOMENDAÇÕES DO FABRICANTE.
21 - TODA TUBULAÇÃO DE GÁS APARENTE, DEVE SER PINTADA NA COR AMARELA CONFORME PADRÃO 5Y8/12
Ø3" x Ø2" DO SISTEMA MUNSELL, CONFORME ESPECIFICAÇÃO DA NORMA ABNT NBR 12694.
22 - AS TUBULAÇÕES DE GLP DEVEM TER MATERIAL ISOLANTE ELÉTRICO QUANDO DO CRUZAMENTODESTAS

Ø3/4"
COM CONDUTORES ELÉTRICOS.
23 - A CENTRAL DE GLP DEVERÁ DISTAR NO MÍNIMO DE 3,0m DE QUALQUER TIPO DE ABERTURA TAIS COMO RALOS
E OUTROS, E DE QUALQUER TIPO DE FONTE DE IGNIÇÃO.
24 - A CENTRAL DE GLP DEVERÁ DISTAR NO MÍNIMO DE 1,0m DA PROJEÇÃO DE EDIFICAÇÃO.
25 - DEVERÃO EXISTIR ABERTURAS EM TODAS AS LATERAIS (SÃO ELEVAÇÃO) DA CENTRAL DE GLP, JUNTO AO PISO
Ø3/4" Ø3/4" E AO TETO, OBSERVANDO QUE AS MESMAS TENHAM ÁREA SUPERIOR À 20% DA AREA DAS PAREDES ONDE
INSTALADAS.
26 - AS TUBULAÇÕES DE GLP DEVEM TER UM AFASTAMENTO, NO MÍNIMO, DE 3,0m DE PARÁ-RAIOS E SEUS
RESPECTIVOS PONTOS DE ATERRAMENTO
27 - A TUBULAÇÃO DE GLP NÃO PODE PASSAR NO INTERIOR DE QUALQUER TIPO DE FORRO FALSO.
28 - O AMBIENTE EM QUE ESTIVER INSTALADO APARELHO A GLP DEVE SER VENTILADO CONFORME NORMA ABNT
NBR 13103.
29 - A CENTRAL DE GLP NÃO PODERÁ TER FECHADURA PROVIDA DE CHAVE, PODENDO NO ENTANTO, SER
INSTALADO PORTA CADEADO.
30 - TODOS OS MATERIAIS E EQUIPAMENTOS QUE CONSTAM NO PROJETO DEVEM ESTAR DE ACORDO COM AS
ESPECIFICAÇÕES TÉCNICAS DO FABRICANTE.
31 - TODAS AS PORTAS DE ACESSO À CENTRAL DE GLP DEVEM TER UM VÃO LIVRE MÍNIMO DE 1,2m, PARA
POSSIBILITAR A RETIRADA DOS RECIPIENTES EM CASO DE SINISTRO.
32 - 5.2.2 - NBR 13523 - CADA RECIPIENTE ESTACIONÁRIO DEVE SER IDENTIFICADO ATRAVÉS DE PLACA METÁLICA
AFIXADA EM LOCAL VISÍVEL, CONTENDO GRAVAÇÕES DE FORMA INDELÊGIVEL, COM AS SEGUINTES
INFORMAÇÕES:
a) IDENTIFICAÇÃO DA NORMA OU CÓDIGO DE CONSTRUÇÃO;
b) MARCA DO FABRICANTE E DATA DE FABRICAÇÃO;
c) CAPACIDADE VOLUMÉTRICA TOTAL DO RECIPIENTE EM L;
d) PRESSÃO DE PROJETO E PRESSÃO DE ENSAIO EM Mpa;
e) ÁREA TOTAL DA SUPERFICIE EXTERNA, EM m²;
33 - 5.2.5 - NBR 14024 - CASO O VEÍCULO SE ENCONTRE EM VIA PÚBLICA OU JUNTO AO TRÁFEGO DE PESSOAS
DURANTE A OPERAÇÃO. A ÁREA DEVE ESTAR SINALIZADA E ISOLADA CONFORME 4.1.2 c) NA NBR 9735:2000.
34 - 5.2.8 - NBR 14024 - DURANTE O ABASTECIMENTO A MANGUEIRA NÃO DEVE PASSAR PELO INTERIOR DE
HABITAÇÕES, EM LOCAIS SUJEITOS AO TRÁFEGO DE VEÍCULOS SOBRE A MANGUEIRA, SOBRE OU NAS
PROXIMIDADES DE FONTES DE CALOR OU FONTES DE IGNIÇÃO, COMO TUBULAÇÕES DE VAPOR, CALDEIRAS,
FORNOS, ETC.
35 - 5.2.10 - NBR 14024 - O VEÍCULO ABASTECEDOR. DURANTE A OPERAÇÃO DE ABASTECIMENTO DEVE ATENDER
AS AFASTAMENTOS MÍNIMOS ESTABELECIDOS NA TABELA 1.
Do recipiente ou do ponto de abastecimento: 1,5m
De poços, ralos, bueiros, porões ou qualquer abertura ao nível do solo: 1,5m
De qualquer edificação medida através de sua projeção horizontal: 3,0m
36 - 3.6 - NBR 14024 - RECIPIENTE ESTACIONÁRIO: RECIPIENTE FIXO, CONSTRUIDO CONFORME ESPECIFICAÇÕES
INTERNACIONAIS RECONHECIDAS (ASME, DIN, BS, UNI, AFNOR).
37 - 3.7 - NBR 14024 - RECIPIENTE TRANSPORTÁVEIS: RECIPIENTE QUE PODE SER TRANSPORTADO MANUALMENTE
SIMBOLOGIA: OU POR QUALQUER OUTRO MEIO DE CAPACIDADE ATÉ 0,5 m³ (500L). CONSTRUIDO CONFORME NBR 8460, OU DOT
4BA, OU DOT 4BW, OU ASME SEÇÃO VIII.
38 - "O AUTOR DO PROJETO E O RESPONSÁVEL TÉCNICO SÃO RESPONSÁVEIS, CIVIL E ADMINISTRATIVAMENTE POR
TODAS AS INFORMAÇÕES PRESTADAS NO PRESENTE PROJETO.
39 - AS TUBULAÇÕES DE GLP DEVEM TER MATERIAL ISOLANTE ELÉTRICO QUANDO DO CRUZAMENTO DESTAS COM
CONTUTORES ELÉTRICOS.
40 - A CENTRAL DE GLP DEVERÁ DISTAR NO MÍNIMO 1,5m DE QUALQUER TIPO DE ABERTURA TAIS COMO CAIXAS DE
PASSAGEM (EXCETO ELÉTRICA), RALOS SIFONADOS, ABERTURAS PARA PVTOS. INFERIORES E VAGAS DE
VEÍCULOS, ALÉM DE MANTER 3,0m DE QUALQUER TIPO DE FONTE DE IGNIÇÃO, BUEIROS E RALOS COMUNS.
41 - CASO A TUBULAÇÃO DE GÁS ATRAVESSE JUNTAS DE DILATAÇÃO, A MESMA DEVERÁ SER DOTADA DE SISTEMA
DE ABSORÇÃO DE MOVIMENTO, IMPEDINDO ASSIM POSSÍVEIS FISSURAS NA TUBULAÇÃO.
42 - MEDIDAS DO PROJETO EM CM.
43 - NOS PONTOS DE TRAVESSIAS DE PAREDES OU ELEMENTOS DE CONCRETO, DEVE SER PREVISTO TUBO LUVA
PARA TRANSPOSIÇÃO DESTES ELEMENTOS.
44 - O MATERIAL PARA EXECUÇÃO DA TUBULAÇÃO DE VENTILAÇÃO DEVE SER METÁLICO.
45 - O PRESENTE PROJETO FOI ELABORADO EM RELAÇÃO AO PROJETO ARQUITETÔNICO APRESENTADO,
PORTANTO DEVE SER FEITA ANÁLISE CONFRONTANTE COM PROJETOS COMPLEMENTARES ANTES DE INICIAR A
EXECUÇÃO.
46 - O PRESENTE PROJETO NÃO GARANTE APROVAÇÃO JUNTO AO CORPO DE BOMBEIROS, DEVENDO SER
APRESENTADO A INSTITUIÇÃO PARA APROVAÇÃO E POSTERIORMENTE INICIADA A EXEUCUÇÃO.
47 - A INSTALAÇÃO TEMPORÁRIA NÃO PODE EXCEDER SEIS MESES DE FUNCIONAMENTO. O PRAZO COMEÇA A SER
CONTADO A PARTIR DA VISTORIA DE LIBERAÇÃO DA CENTRAL.
48 - HIDRANTES E CANHÕES MONITORES DEVEM SEGUIR AS SEGUINTES RECOMENDAÇÕES:
A) Os hidrantes devem ser instalados em locais de fácil acesso;
B) A Quantidade mínima de linhas de resfriamento e canhões monitores deve ser calculadas em função da demanda
de água de combate a incêndio;
C) Os hidrantes devem possuir no mínimo duas saídas com diâmetro nominal de 65mm, dotadas de válvulas e de
conexões de engate rápido tipo "Storz". A altura destas válvulas em relação ao piso deve estar compreendida entre 1,0 e 1,5m;
D) Os canhões monitores podem ser fixos ou portáteis;
E) Atendendo às necessidades de vazão e pressão da rede de hidrantes, os canhões monitores usados para
resfriamento ou extinção de incêndio em recipientes verticais ou horizontais;
F) A vazão mínima de água para as linhas manuais de resfriamento deve ser de 200 ipm, com o emprego obrigatório
de esguichos reguláveis. A pressão mínima será de 343,2KPa, (35,00 mca);
G) Os canhões monitores devem ser especificados para permitir uma vazão mínima de 800 ipm na pressão de 549,25
KPa (56 mca), um giro horizontal de 360º e um curso vertical de 80º para cima e de 15º para baixo na horizontal, admitindo-se o
emprego de esguichos que produzam somente jato sólido. Para efeito de projeto, deve ser considerado o alcance máximo, na
horizontal, de 45m quando em jato.

ART: 1720235257463
INSTRUÇÕES SOBRE A INSTALAÇÃO
CENTRAL DE GLP RESPONSABILIDADE
NOVA EXISTENTE AMPLIADA ALUMPAR ALUMÍNIOS LTDA

TUBULAÇÃO DE GLP 01 - LOCAR

NOVA EXISTENTE AMPLIADA 02 - EXECUTAR
CLASSIFICAÇÃO DO (S) RECIPIENTE (S):

SUPERFÍCIE FIXO
FIXAÇÃO
LOCALIZAÇÃO ATERRADO NÃO FIXO

ENTERRADO

CILINDRICO TRANSPORTÁVEL
FORMATO MANUSEIO
ESFÉRICO ESTACIONÁRIO

VERTICAL NO LOCAL
POSIÇÃO ABASTECIMENTO
HORIZONTAL TROCADO

CLIENTE:
ALUMPAR ALUMÍNIOS LTDA

LOCAL: RUA LUCIO AMADOR BORTOLLETO, 2000, BARRACÃO 3 E

4, GLEBA JACUTINGA - LONDRINA/PR- 86073-003

TITULO:

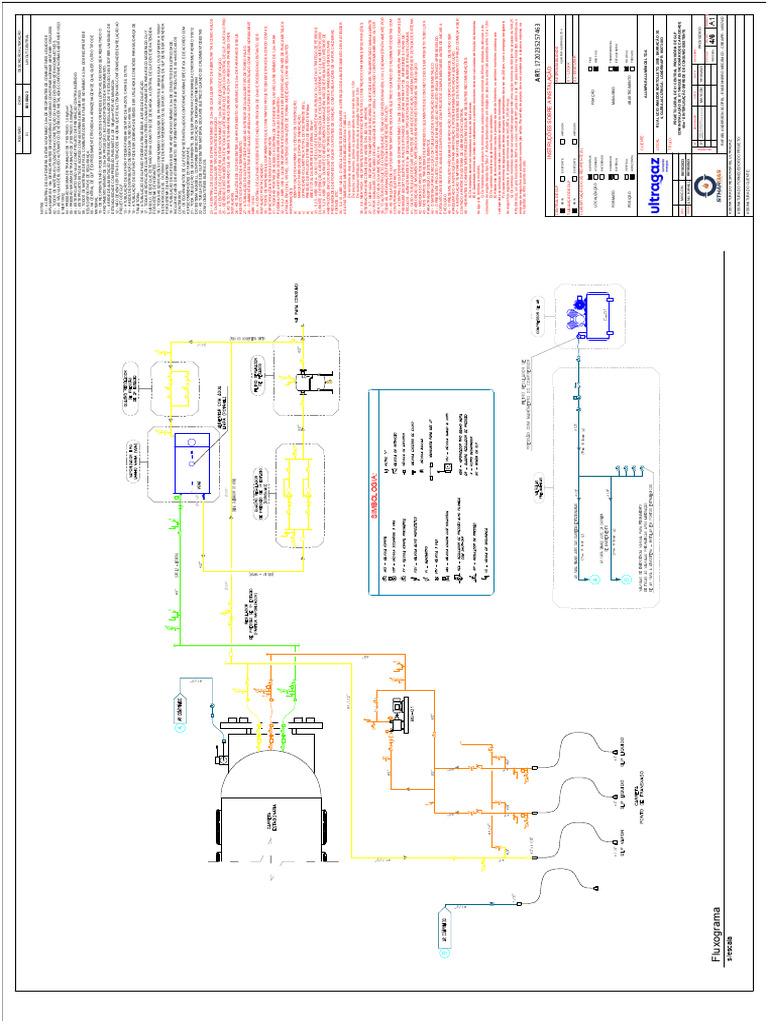

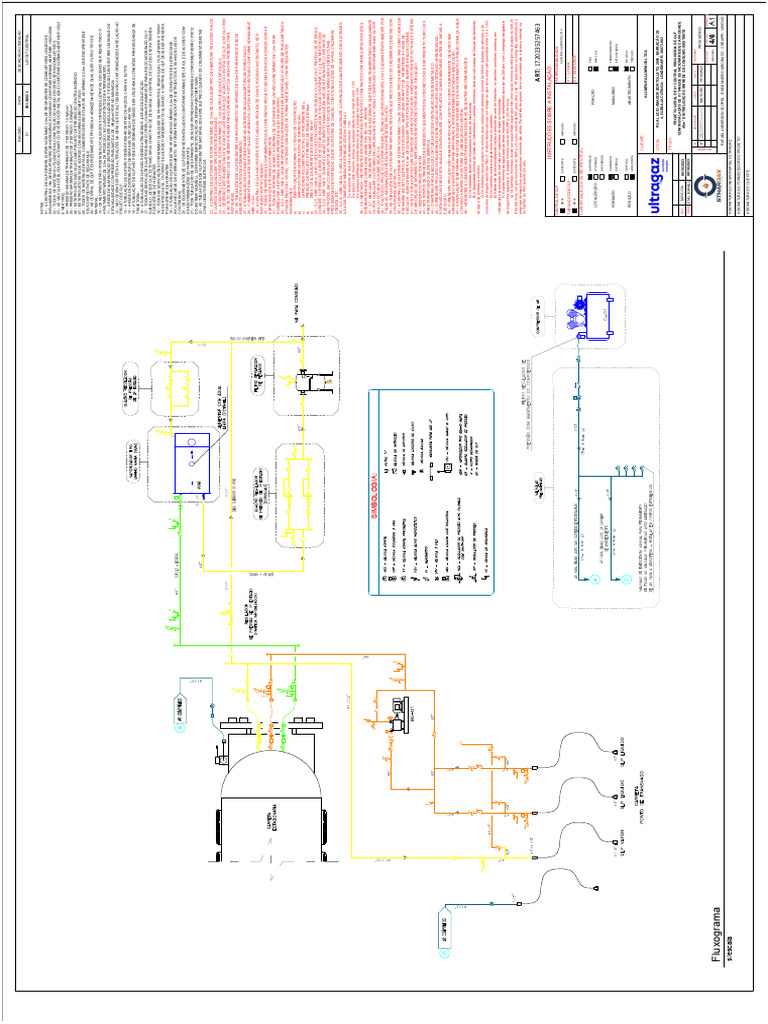

PROJETO GERAL DE 01 CENTRAL PROVISÓRIA DE GLP
COM INSTALAÇÃO DE 01 TANQUE ESTACIONÁRIO DE CAPACIDADE
DES. MAYCON 06/10/2023 46m³ E INTERLIGAÇÃO EM REDE DE CONSUMO EXISTENTE
VERIF. ENG. RAFAEL 06/10/2023
N° DESCRIÇÃO VISTO DATA DESENHO:
- Alteraçã o e m notas do pr ojeto;
- Alteraçã o e m descri çã o d o veículo de abastecimento e
01 MAYCON 19/10/2023 PROVISÓRIO
veícu lo fixo.

ESCALA FOLHA FORMATO

REVISÕES

INDICADA 4/6 A1
Fluxograma RAFAEL ANDERSON SCOPEL - ENGENHEIRO MECÂNICO - CREA/PR: 145574/D

s/escala ASSINATURA DO RESPONSÁVEL ULTRAGAZ:

ASSINATURA DO FORNECEDOR DO PROJETO:

ASSINATURA DO CLIENTE:
