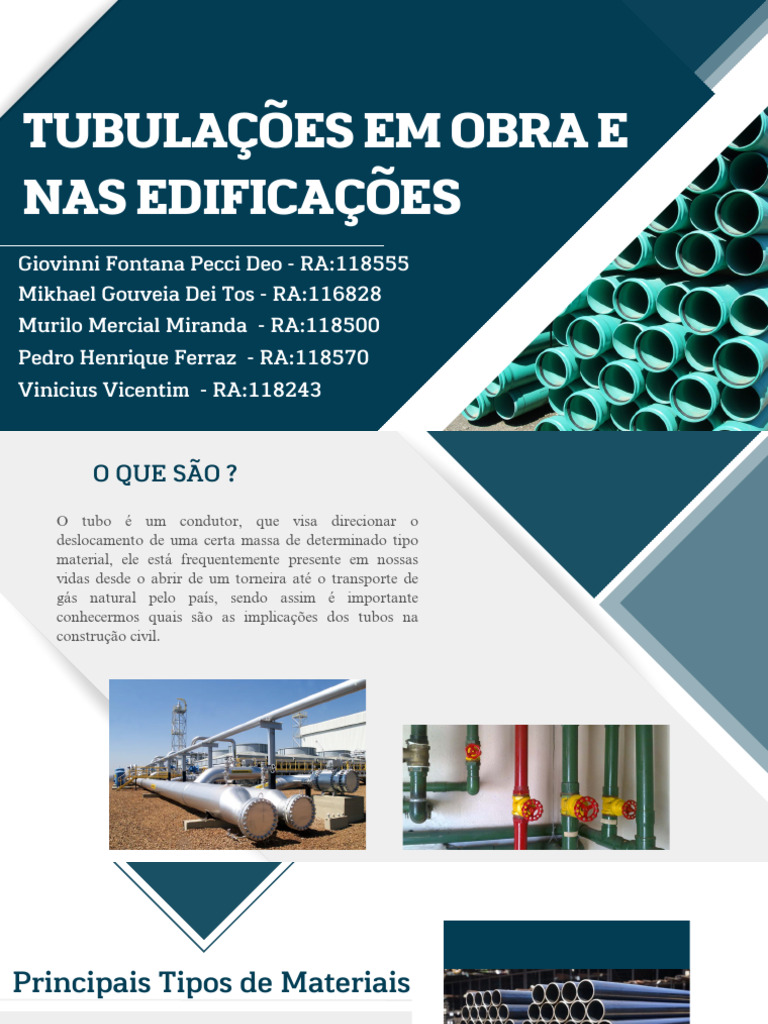

TUBULAÇÕES EM OBRA E

NAS EDIFICAÇÕES
Giovinni Fontana Pecci Deo - RA:118555
Mikhael Gouveia Dei Tos - RA:116828
Murilo Mercial Miranda - RA:118500
Pedro Henrique Ferraz - RA:118570
Vinicius Vicentim - RA:118243
 O QUE SÃO ?
O tubo é um condutor, que visa direcionar o
deslocamento de uma certa massa de determinado tipo
material, ele está frequentemente presente em nossas
vidas desde o abrir de um torneira até o transporte de
gás natural pelo país, sendo assim é importante
conhecermos quais são as implicações dos tubos na
construção civil.
Principais Tipos de Materiais
A principal classificação dos tubos é quanto ao seu
material, tendo uma variedade muito grande entre eles

Cada material possui suas propriedades e benefícios que

os tornam recomendado para certos usos específicos

A seguir serão apresentados os principais tipos de mteriais

usados tanto na edificação quanto no canteiro de obras
Tubos de PVC (Policloreto de Vinila)
O policloreto de vinil tem sua descoberta registrada em 1872, pelo químico Eugen Baumann, que percebeu que,
quando exposto por um tempo ao sol, o cloreto de vinila deu origem a uma substância sólida — que viria a se
tornar então o PVC;

É o tubo mais comum na construção civil;

USO na etapa de obra: Transporte de ENTULHOS;

USO na Edificação: Transporte de água fria (PVC Marrom, esgoto

(PVC Branco), águas pluviais (PVC Branco ou linha destinada à esse
uso) e gases (PVC Branco);

Tubulações de PVC normalmente são apresentadas em dois tipos:

Roscáveis: melhores para quem pensa em uma futura alteração na rede

hidráulica, uma vez que são facilmente desmontados;

Soldáveis: unidos por solda (adesivo) são recomendados para instalações

permanentes, que não serão mexidas por longos anos;
Benefícios dos Tubos de PVC (Policloreto de Vinila)
DURABILIDADE: O tubo de PVC é a melhor opção para resolver o problema da corrosão, pois tem altíssima
resistência à mesma, o que faz com que sua vida útil seja muito maior e, os riscos ao longo do tempo, de
danificação e contaminação, sejam mínimos. Além disso, o material também é bem resistente a outros agentes
agressivos como os impactos climáticos. Pode ser exposto ao sol e à neve, por exemplo, sem sofrer consequências
negativas;

FACILIDADE DE INSTALAÇÃO: O tubo de PVC é leve e fácil de manusear, o que torna sua instalação mais
rápida e econômica;

SUSTENTABILIDADE: o material tem como sua principal matéria-prima o sal marinho, que é um recurso
inesgotável, É 100% reciclável, e por possuir eficiência na condução e baixo risco de vazamentos, resulta em
economia de água e redução de problemas como a contaminação hídrica;

VERSATILIDADE: Possui uma grande quantidade de diâmetros e peças, além de possuir algumas variações que
fazem ele ser usado em outras finalidades.
Tubos de CPVC (Policloreto de Vinila Clorado)
O CPVC é da mesma família do PVC sendo um homopolímero de PVC que foi submetido a uma reação de
cloração;

Por ser parecido, o CPVC apresenta as mesmas vantagens que o PVC, se diferenciando em uma muito
importante: resistência elevada ao calor (80 ºC) e a maiores pressões;

Essa resistência elevada e o bom isolamento térmico faz com que o CPVC seja o mais usado em
industrias e tubulações de água quente;
 Tubos de PVC e CPVC
SOLDÁVEIS
Primeiramente, mede-se o tubo, corta-se no esquadro e lixa-se até tirar o brilho da superfície a ser
soldada;
Limpe a superfície lixada, retirando as impurezas e rebarbas;
Passe o adesivo na ponta e na bolsa a serem soldadas;
Encaixe as extremidades até a posição correta;
Espere a cola secar por, pelo menos, 12 horas para realizar o teste de pressão;
ROSCÁVEIS
Os tubos roscáveis são simples em sua instalação;
Corte o tubo de tamanho adequado;
Faça a rosca no tubo utilizando a Tarracha;
Limpe o tubo e aplique a Fita Veda rosca;
Rosqueie os tubos/conexões um no outro;
 Tubos de Metálicos

Tubos de Aço Carbono, Galvanizado, Inox, Cobre, Ferro dúctil, etc.

Resistentes a grandes pressões e temperaturas;

Geralmente utilizadas para condução de água quente, tubulações de recalque e

sucção, industriais e principalmente em SISTEMAS DE PREVENÇÃO DE
INCÊNDIO ;

Diversidade de diâmetros e composições;

Tubos de PPR
POLIPROPILENO COPOLÍMERO RANDOM;
O PPR, assim como o PVC e o CPVC, possuí grande
Foi desenvolvido em 1954;
versatilidade, servindo tanto para água quente como
Diâmetros: 20, 25, 32, 40, 50, 63, 75, 90 e 110 mm para água fria;

Resistência a elevada temperatura (cerca de 70ºC);

Pode-se utilizar em maiores pressões;

Ligação entre conexões e tubos por TERMOFUSÃO,

melhorando a vedação;

Atualmente utilizado em prédios de alto padrão;

DESVANTAGEM: mão de obra especializada;

Tubos de PPR

Primeiramente, corte os tubos nos devidos tamanhos e

limpe as impurezas;

Conecte as duas extremidades a serem unidas na

Termofusora e espere esquentar por tempo definido;

Alcançado a temperatura ideal (260ºC) retire as

extremidades e faça a conexão;

Espere o tubo/conexão esfriar para garantir a

aderência;
Tubos PEX
POLIETILENO RETICULADO (PEX);
As conexões pex contam com uma instalação muito
Diâmetros: 16, 20, 25 e 32 mm
mais rápida dispensando ferramentas ou adesivos
específicos para fazer a união;
Os tubos possuem manutenção facilitada;
A durabilidade do tubo é maior, uma vez que não sofre
o processo de corrosão;
Maior resistência a maiores pressões;
Maior performance hidráulica e térmica, apresentando
baixa condutibilidade;
 Tubos de Concreto

Os tubos de concreto são elementos essenciais para uma construção segura e de

qualidade, já que asseguram a drenagem do solo e garantem a captação e
condução das águas pluviais;

São peças circulares pré-moldadas de concreto, com encaixe macho e fêmea ou

ponta e bolsa;

A tubulação de concreto pode ser eficiente por tratar-se de um material que

dificilmente vai sofrer desgastes por condições climáticas, além de ser também
resistente ao fogo;

Muito econômico por se tratar de uma material que é amplamente usado nas obras
na parte pluvial e em sumidouros, podendo muitas vezes ser reaproveitado.

A conexão entre os tubos de concreto se dá por argamassa de cimento e areia;

Sumidouro
O sumidouro é uma unidade vertical com a função de
depurar e depositar os efluentes no solo, e é
frequentemente utilizado tanto para o descarte de
esgoto em conjunto de uma fossa séptica quanto para
as águas pluviais ou aquelas destinadas a lavagem e
limpeza do um subsolo de uma edificação
Sumidouro
A estrutura de um sumidouro pode ser feita de
diversas formas como o concreto e o tijolo.
Suas paredes são vazadas a fim de possibilitar
o escoamento e o fundo é preenchido com
material granular, onde normalmente se
utiliza a brita. O topo deve conter uma tampa
que possibilite a sua inspeção, sendo a de
concreto feito “in locu” a mais utilizada.
Sumidouro
Tubulação para o transporte
de concreto
Existem também tubulações específicas para
o transporte de concreto dentro da obra, são os
mangotes flexíveis e os tubos de ferro.
São aparatos de extrema importância na
construção civil, sendo muito eficientes para o
deslocamento da massa até o local desejado,
aumentando muito a produtividade e velocidade
de execução.
Um grande problema para o transporte de concreto em tubulações é a
abrasão,
que é o desgaste das paredes internas por fricção, portanto são necessários
materiais específicos para a composição da tubulação.
Outra questão quanto ao material é a pressão de trabalho, uma vez que o
bombeamento de concreto é uma tarefa que demanda altas pressões na
tubulações, geradas por bombas de alta potência.
Tubulação para o transporte
de concreto
As bombas utilizadas podem ser estacionárias
ou transportadas por caminhões. O caminhão
bomba lança ainda conta com um braço
mecânico com tubulação que também auxilia
na concretagem a longas distâncias.
A potência das bombas variam, mas chegam
em 40hp, 50 hp (30 kW, 37 kW), podendo
geral pressões na ordem de 80 bar (aporx.
815 m.c.a)
Tubulação para o transporte
deOs tubos
concreto
de ferro são utilizados majoritareamente
na saída das bombas ou em locais fixos na obra. Por serem
rígidos, servem como instalação temporária no canteiro até o fim
das concretagens, geralmente utilizados para a elevação do
concreto em edifícios de múltiplos pavimentos.
Fica destinado então aos mangotes flexívies a parte
final da tubulação, por conta do seu fácil manuseio e
variabilidade de poscioanamento para atingir o local desejado.
 Tubulação para o transporte
de concreto
Os mangotes flexíveis são feitos de basicamente de
borracha com algum tipo de reforço interno.

O tipo ede borracha mais utilizado é a Borracha de

Estireno Butadieno, chamada de borracha SBR, um tipo de
borracha com alta resistência a abrasão, rasgo e impacto.

O material de reforço varia, podendo ser de malha têxtil

com fios de alta resistência, lonas ou trançados de aço.

Os diâmetros variam, mas geralmente estão entre 76 e 127mm

internamente, mas podem ser maiores ou menores pra tipos
específicos.
O slide a seguir apresenta uma foto do catálogo de diferentes tipos
de mangotes oferecidos pela empresa Hennings - Mangueiras e
conexões.
 Tubulação para o transporte
de concreto
Os mangotes variam de comprimento, mas seguem
alguns tamanhos padrões como 3, 5, 7.5, 10, 15, e 20m.
Quando necessário comprimentos maiores, faz-se a
união dos mangotes pelos terminais, estruturas metálicas
nas extremidades da mangueira.

A união é feita através de uma peça chamada

abraçadeira.
Tubulação para o transporte
de concreto
Na execução, o mangote tem estar em
constante movimento, o que pode ser uma
tarefa difícil, levando em conta o peso das
mangueiras.
Um mangote de 127mm de diâmetro tem em
media 5,5 kg por metro, logo, um mangote de 5
metro de coprimento pesa 27,5kg, e pode
chegar até 180 kg se totalmente preenchido
por concreto.
Portanto, em vários serviços, é necessário o
auxílio de um caminhão bomba lança, algum
guindaste ou grua, o que facilita muito o
manuseio e execução.
Tubulação para o transporte
de concreto

Auxílio de grua Auxílio do caminhão bomba

lança
Tubulação para o transporte
de Entulho
A retirada de entulho na obra é um processo que toma muito
tempo e para facilitar o transporte e diminuir fluxo
desnecessário, utiliza-se tubos para o transporte;
Os tubos são ancorados na estrutura do edifício e direcionados
para o local de descarga ou direto na caçamba de entulho;
Pode ser utilizado tubos de PVC de esgoto (Branco) com
diâmetros maiores ( 300 mm) para menores alturas;
Atualmente, existem tubos de Polietileno de Média Densidade
feitos para transporte de entulhos, chamados de DUTOS
COLETORES;
Composto por dutos e dutos bocais, com correntes metálicas
externamente pra a ancoragem dos dutos;
São encaixados do mesmo jeito que o convencional (Ponta e
Bolsa);
Tubulação para o transporte
de Entulho
