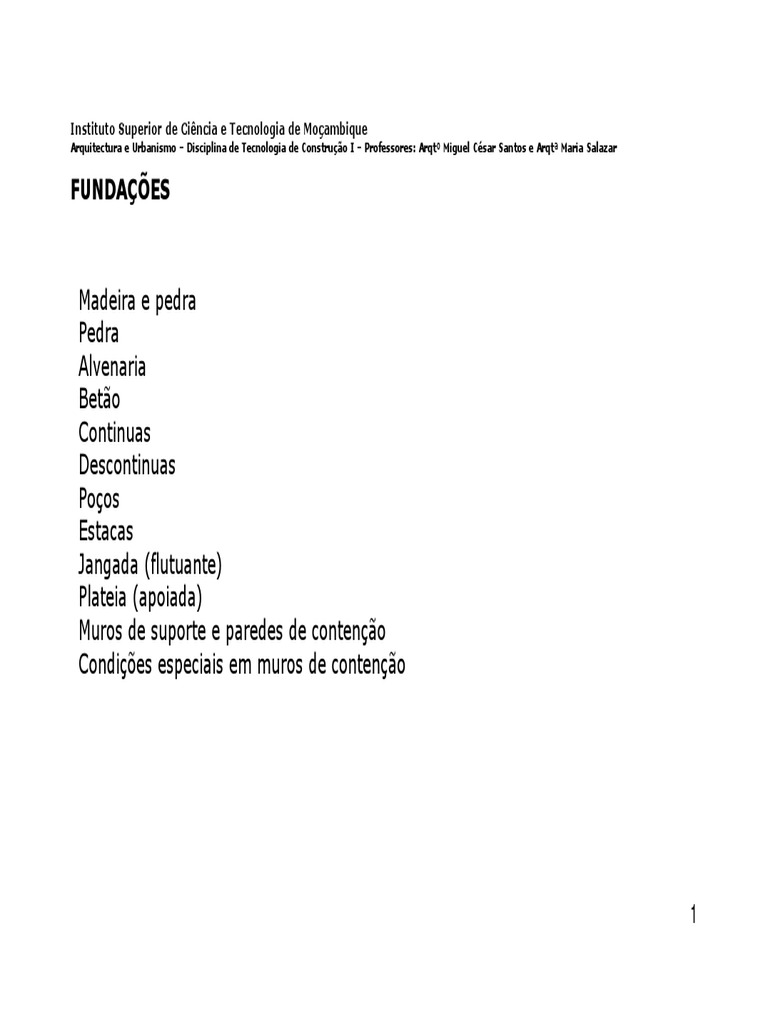

Instituto Superior de Ciência e Tecnologia de Moçambique

Arquitectura e Urbanismo – Disciplina de Tecnologia de Construção I – Professores: Arqtº Miguel César Santos e Arqtª Maria Salazar

FUNDAÇÕES

Madeira e pedra
Pedra
Alvenaria
Betão
Continuas
Descontinuas
Poços
Estacas
Jangada (flutuante)
Plateia (apoiada)
Muros de suporte e paredes de contenção
Condições especiais em muros de contenção

1
Tipos de Fundações
Continua
• Pedra
• Alvenaria
• Sapata continua em betão com parede de fundação;
• Sapata continua com viga invertida

Descontinua
• Madeira e pedra
• Sapatas isoladas com pilares, com sapatas continuas entre estes.

Poços
• armados ou revestidos

Estacas
• Espetadas (cravadas) – em madeira, aço ou betão armado
• Betonadas em obra
• Sistema Simplex - Espetadas e betonadas com retirada do molde
• Sistema Franki – Perfuração, armação e betonagem.

Superficiais
• Jangada (flutuante)
• Plateia (apoiada)

Condições especiais

2
Fundações continuas

Sapata continua, sapata continua com viga invertida, sapata continua com alvenaria, em pedra

3
Fundação continua

Outros exemplos

Fundação em pedra

Fundação interior em alvenaria

4
Fundação descontinua

As sapatas de fundação suportam os pilares

nos quais descarregam as cargas da restante
estrutura

Armadura da sapata e do pilar

5
Elementos que constituem a fundação
Descontinua:

Sapata de fundação armada cuja secção

é calculada no conjunto das tensões e
das reacções externas

O pilar cujo arranque se faz na armadura

da base da sapata

A ligação ao elemento entre sapatas

descontinuas que pode ser realizado
por sapatas simples continuas sapatas
armadas continuas ou vigas de fundação

Indicativo a tracejado da área neutra

da sapata onde não actuam forças e
que pode ser eliminada

6
Fundação descontinua ou continua – acções e reacções - consequências

Reacções tanto dos elementos construtivos como do solo às cargas solicitadas e consequências
mais comuns

Carga excêntrica, a Aparecimento de Solos que apresentam Forças laterais

sapata pode sofrer fissuras na sapata forte reacção (impulsão água, choque
uma rotação se a sua por excesso de da água) podem podem provocar
secção estiver mal carga por erro de análise a rotação de todos
calculada causar dobragem e os elementos
fissuras na base da fundação

7
Sapata contínua ou isolada

Regra das proporções entre a largura da parede de fundação e a espessura e largura da sapata
exemplo das secções da sapata que não sofrem esforços

8
Calculo simples de uma fundação contínua

9
Corte tipo de uma fundação contínua

10
Poços

Sistema em que se enterram manilhas em

betão na sequência da escavação até
à profundidade determinada pelo estudo
Geotécnico

O espaço interior das manilhas pode

ser cheio de aterro compactado
ou betão

A fundação assenta sobre estes poços

11
Estacas

Estacas por perfuração

com uso do martelo para
criar o bolbo na extremidade

12
Estacas

Estacas em betão com

armadura cravadas
por martelo, reagem ao
atrito do solo

13
Estacas

14
Fundações Superficiais

Em plateia – esta fundação desenvolve-se ao longo de um declive e faz o aproveitamento da

inclinação do terreno para distribuir os espaços em socalcos e em consequência obter uma
uniforme distribuição de cargas

Ensoleiramento geral ou jangada

dependente das situações em que é
utilizada

15
Fundações em Madeira

Em postes simples
enterrados ou com pedra
à volta ou betão

Em postes simples mas

em terreno com declive
com compactação de
pedra e areia ou com
envolvente em betão

16
Fundações em Madeira

Postes com elementos metálicos para suporte e encaixe à

sapata em betão. Note-se os elementos de protecção contra
a subida das térmitas

17
Muros de suporte e paredes de contenção

Sistema misto betão e alvenaria de revestimento

infra-estruturas por trás do muro para drenagem de águas
pluviais e separação do solo natural da parede de suporte

18
Muros de suporte e paredes de contenção

Muros em Pedra (A), em Betão (b) Em pedra em bancada (C)

Parede com
contrafortes

19
Muros de suporte e paredes de contenção

Sistema de suporte em muro com blocos de encaixe cheios de

terra local onde se pode plantar para criar maior coesão

20
Condições especiais em muros de contenção

Sistema em GABIÕES - caixotões em rede com pedra e cascalho no interior para suporte de
terrenos colapsáveis ou de acentuado declive

21
Condições especiais em muros de contenção

Sistemas de
suporte de terras
em escarpas ou
terrenos com elevado
Declive junto a
Infra-estruturas viárias

22
