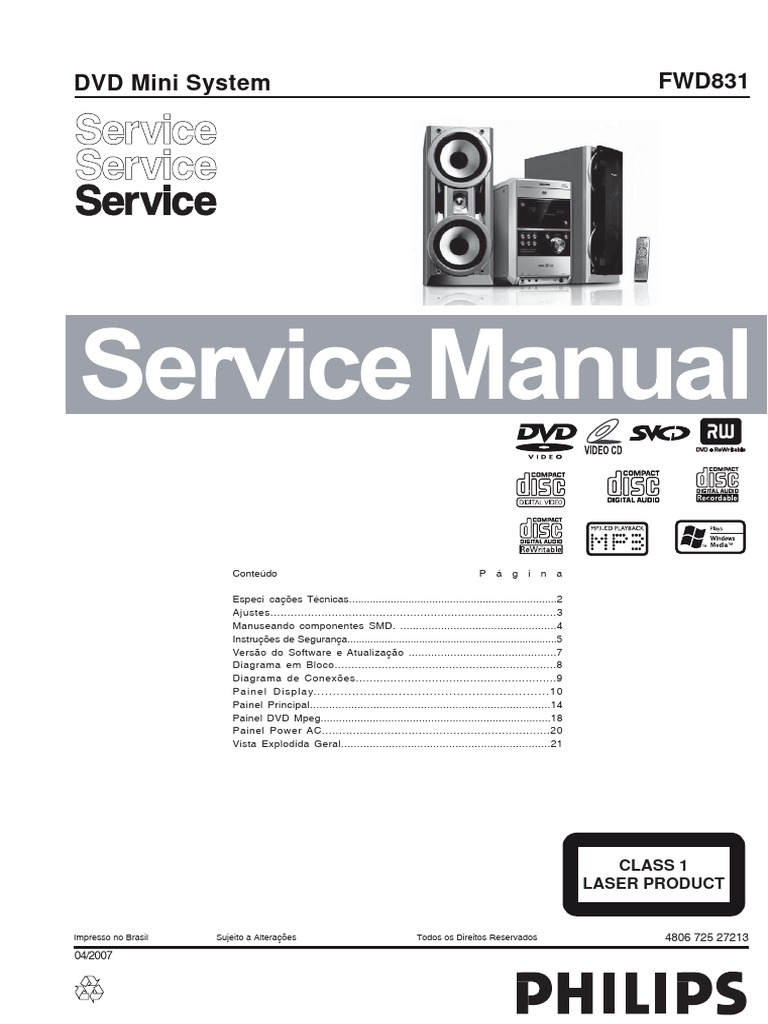

DVD Mini System FWD831

Conteúdo P á g i n a

Especi cações Técnicas......................................................................2

Ajustes....................................................................................3
Manuseando componentes SMD. ..................................................4
Instruções de Segurança.........................................................................5
Versão do Software e Atualização ..............................................7
Diagrama em Bloco..................................................................8
Diagrama de Conexões..........................................................9
Painel Display.............................................................10
Painel Principal............................................................................14
Painel DVD Mpeg...........................................................................18
Painel Power AC..................................................................20
Vista Explodida Geral..................................................................21

CLASS 1
LASER PRODUCT

Impresso no Brasil Sujeito a Alterações Todos os Direitos Reservados 4806 725 27213
04/2007
2 FW-D831
ESPECIFICAÇÕES
AMPLIFICADOR
Saída de energia................................. 2 x 75W RMS
Taxa sinal ruído....................................... 60 dBA
Resp. de frequência.....63 – 20000 Hz, +0.5 / -1 dB
Input sensitivity AUX ....................... 1.0V (max. 2V)
Impedância de alto-falante............................ 6
Impedância de fone de ouvido... 32 -1000
DVD PLAYER
Tipo Laser................................................ Semiconductor
Diamêtro do disco....................................... 12cm / 8cm
Decodificador do video................... MPEG-2 / MPEG-1
Video DAC ................................................................ 10 Bits
Sistema de sinal.............................................. PAL / NTSC
Formato de vídeo............................................... 4:3 / 16:9
Video S/N ................................................. 56 dB (minimo)
Saída CompositeVideo .... . . . . . 1.0Vp-p, 75
Saída S-Video ............................. Y - 1.0Vp-p, 75
.................................................... C - 0.286Vp-p, 75
Audio DAC .......................................... 24 Bits / 96 kHz
Resp. de frequência .... 4 Hz - 20 kHz (44.1kHz)
...................................................... 4 Hz - 22 kHz (48kHz)
...................................................... 4 Hz - 44 kHz (96kHz)
Saída Digital........................................................................
....... SPDIF (Sony Philips digital interface) Coaxial
Número de faixas programáveis......................... 16
Taxa sinal ruído...................................... 65 dBA
Separação de canal.................... 40 dB (1 kHz)
Distorção harmônica total.............. < 0.1% (1 kHz)
TUNER
Relação de onda de FM..................... 87.5 – 108 MHz
Relação de onda de AM (9 kHz) ..... 531 – 1602 kHz
Relação de onda de AM (10 kHz) .... 530 – 1700 kHz
Grid de s i n t o n i a ...................................... 9/10 kHz
Sensibilidade em 75
– mono, 26 dB taxa sinal de ruído............ 2.8 μV
– stereo, 46 dB taxa sinal de ruído........ 61.4 μV
Seletividade.................................................. 28 dB
Distroção harmônica total............................ 5%
Resp. de frequência............ 63 – 5500 Hz (-6 dB)
Taxa sinal ruído ...................................... 50 dBA
ALTO-FALANTES
2-sistema de reflexão de grave
Woofer ................................................................ 2 x 13 cm
Tweeter ................................................................... 1 x 5 cm
Dimensões (l x a x p) ....................................................
...................................................... 165 x 410 x 285 (mm)
INFORMAÇÕES GERAIS
Fonte de alimentação........110 – 127 / 220 – 240V;
....................................................... 50/60 Hz chaveado
Dimensões (l x a x p) .....................................................
...................................................... 177 x 292 x 341 (mm)
Peso (com/sem alto-falantes) .......... 17.7 /5.9 kg
Consumo de energia em standby........... 7W
 FW-D831 3

AJUSTES

Tuner FM

Filtro Passa-Faixa
DUT 250Hz-15kHz Voltímetro de áudio
ex. 7122 707 48001 ex. PM2534
Gerador de RF
ex. PM5326
Ri=50Ω

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz).

Tuner AM (MW,LW)
Passa-Faixa
250Hz-15kHz Voltímetro de áudio
DUT ex. 7122 707 48001 ex. PM2534

Gerador de RF
ex. PM5326
Medidor de S/N e distorção
ex. Sound Technology ST1700B
Ri=50Ω

Antena Loop
ex. 7122 707 89001

Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday.
Use um filtro passa-faixa (ou um filtro passa altas de 250Hz) para eliminar ruídos (50Hz, 100Hz).

CD Gravador
Use um disco de sinal de áudio SBC429 4822 397 30184 Use um Cassete Universal de Teste CrO2
(Substitui o disco de teste 3) ou um Cassete Universal de Teste Fe

DUT
DUT Gerador de Áudio L
L ex. PM5110

R
R
Medidor de S/N e distorção
Medidor de S/N e distorção ex. Sound Technology ST1700B
ex. Sound Technology ST1700B

Medidor de Nível
Medidor de Nível ex. Sennheiser UPM550
ex. Sennheiser UPM550 com filtro FF
com filtro FF
 4 FW-D831

-!.53%!.$/ #/-0/.%.4%3 3-$

'ERAL 2ETIRANDO #OLOCANDO
0INÀA
3UGADOR
&ERRO DE A 6ÖCUO
3OLDA

! 3OLDA
&ERRO DE    MM
3OLDA 0RESSâO
&ERRO DE
3OLDA
-ALHA
PARA
$ESSOLDA
0INÀA 4EMPO DE 3OLDA
3OLDA
 SEGLADO
   MM
0RESSâO &ERRO DE
3OLDA
!QUECER !QUECER
"
#OMPONENTE
3OLDA 3-$
3OLDA
&ERRO DE
4RILHA DE COBRE 3OLDA

#OLA ,IMPAR
%XEMPLOS
-ALHA
PARA
$ESSOLDA #

0RECAU˵ES #ORRETO
&ERRO DE
3OLDA

#ORRETO

4RILHA DE COBRE
&ERRO DE
&ERRO DE 3OLDA
3OLDA

.âO

0ACOTE DE 3ERVIÀO

#OMPONENTE

! FALTA DE CUIDADOS NO MANUSEIO PODE REDUZIR DRASTICAMENTE A

!TENÀâO

VIDA DO COMPONENTE
.ORMAS DE SEGURANÀA REQUEREM QUE TODOS OS AJUSTES SEJAM
1UANDO ESTIVER REPARANDO CERTIlQUE SE DE ESTAR CONECTADO
REALIZADOS PARA AS CONDI˵ES NORMAIS E TODOS OS COMPONENTES
AO MESMO POTENCIAL DE TERRA ATRAV£S DE UMA PULSEIRA DE
DE REPOSIˉO DEVEM ATENDER AS ESPECIlCA˵ES
ATERRAMENTO COM RESISTäNCIA
!DVERTäNCIA

-ANTENHA COMPONENTES E FERRAMENTAS TAMB£M NESTE POTENCIAL
4ODOS OS #){S E VÖRIOS OUTROS SEMICONDUTORES SâO SUSCET¤VEIS Ü
DESCARGAS ELETROSTÖTICAS %3$

./4! $% 3%'52!.­!
4ESTE DE RISCO DE CHOQUE E INCäNDIO
2ISCO DE CHOQUE OU INCäNDIO #OMPONENTES MARCADOS COM O
#5)$!$/ !P˜S REPARAR ESTE APARELHO E ANTES DE DEVOLVE LO S¤MBOLO AO LADO DEVEM SER SUBSTITU¤DOS APENAS POR ORIGINAIS !
AO CONSUMIDOR MEÀA A RESISTäNCIA ENTRE CADA PINO DO CABO DE UTILIZAÀâO DE COMPONENTES NâO ORIGINAIS PODE ACARRETAR RISCO DE
FORÀA DESCONECTADO DA TOMADA E COM A CHAVE 0OWER LIGADA INCäNDIO OU CHOQUE EL£TRICO
E A FACE DO PAINEL FRONTAL BOTµES DE CONTROLE E A BASE DO
CHASSIS
1UALQUER VALOR DE RESISTäNCIA MENOR QUE  -EGOHMS INDICA
QUE O APARELHO DEVE SER VERIlCADO REPARADO ANTES DE SER
CONECTADO Ü REDE EL£TRICA E VERIlCADO ANTES DE RETORNAR AO
CONSUMIDOR
 FW-D831 5

INSTRUÇÕES DE SEGURANÇA E DE MANUTENÇÃO, AVISOS, E NOTAS

Retrabalho em BGA (Ball Grid array)
Geral
Embora o rendimento do conjunto (LF)BGA ser muito elevado,
há várias exigências para o retrabalho deste tipo de componente.
Por retrabalho, nós entendemos o processo de remover o
componente do painel e de substitui-lo com um componente novo.
Se um (LF) BGA é removido de um painel, as esferas da solda do
componente são deformadas dràsticamente assim que é removido
e o (LF)BGA tem ser descartado.
Remoção do Componente
Como é o caso de qualquer componente, quando for remover o
componente (LF) BGA, a placa, as trilhas, as ilhas de solda, ou
componentes circunvizinhos não deve ser dani cados. Para remo-
ver um (LF) BGA, a placa deve ser aquecida uniformemente a
temperatura de fusão da solda. Uma temperatura uniforme reduz
a possibilidade de deformar o painel. Para fazer isto, nós recomen-
damos que a placa seja aquecida até que esteje absolutamente
certo que todas as junções estão derretidas. Então, retire com
cuidado o componente da placa com um bocal a vácuo. Para os
per s de temperatura apropriados, veja a folha de dados do CI.
Devido a este fato, algumas régras têm que ser respeitadas pela
o cina durante um reparo:
• Use somente a solda lead-free Philips SAC305. Se pasta de
solda lead-free for requerida, contate por favor o fabricante de
seu equipamento de solda.
• Use somente as ferramentas adequadas para a aplicação da
solda lead-free.
• Ajuste sua ferramenta da solda para uma temperatura em
torno de 217 - 220 graus ºC na junção da solda.
• Não misture solda lead-free com solda comum; isto produzirá
junções mal soldadas.
• Use somente as peças de reposição originais listadas neste
manual. Estas são peças lead-free!
• No website www.atyourservice.ce.philips.com (é necessário
subscrição e não está disponíveis para todas as regiões) você
pode encontrar mais informação sobre:
- Aspectos da tecnologia lead-free.
- BGA (de-)soldagem, per s de aquecimento de BGAs usados
em produtos da Philips, e outras informações.
Precauções práticas de serviço

Preparação da área • Evite a exposição a choques elétricos. Enquanto em algu-

Após o componente ser removido, a área livre do CI deve ser
limpa antes de substituir o (LF)BGA. A remoção de um CI deixa
frequentemente quantidades variáveis de solda nas nas ilhas de
montagem. Esta solda excessiva pode ser removida com um
sugador de solda ou com uma malha de dessoldar. O uxo
restante pode ser removido com uma escova e um agente de
limpeza. Depois que a placa estiver corretamente limpa e inspecio-
nada, aplique o uxo nas ilhas de solda e nas esferas da conexão
do (LF)BGA.
Nota: Não aplique pasta de solda, isto pode resultar em proble-
mas durante a ressolda.
mas fontes se espera ter um impacto perigoso, outras de
potencial elevado não são levadas em consideração e podem
causar reações inesperadas.
• Respeite as tensões. Enquanto algumas podem não ser
perigosas, elas podem causar reações inesperadas. Antes
de manusear um TV ligado, é melhor testar a isolação de alta
tensão. É fácil de fazer e é uma boa precaução de serviço.

Recolocação do dispositivo
A última etapa no processo do reparo é soldar o componente
novo na placa. Idealmente, o (LF)BGA deve ser alinhado sob um
microscópio ou uma lente de aumento. Se isto não for possível,
tente alinhar o (LF)BGA com alguns marcadores da placa.
Ao fundir a solda, aplique um per l de temperatura que corres-
ponda à folha de dados do CI. Assim como para não dani car
componentes vizinhos, pode ser necessário reduzir a temperatura.

Mais informações
Para mais informação em como manusear dispositivos de BGA,
visite este endereço: www.atyourservice.ce.philips.com (é neces-
sário subscrição e não está disponíveis para todas as
regiões). Após o login, selecione “Magazine“ e depois “Workshop
Information“. Aqui você encontrará informação sobre como manu-
sear CIs BGA.

Solda sem chumbo

Alguns painéis neste chassis são montados com solda sem
chumbo. Isto é indicado no painel pelo logotipo “lead-free” da
PHI LIPS (impresso no painel ou em uma etiqueta). Isto não
signi ca que apenas solda livre de chumbo está sendo usada
realmente.

0
B
Logotipo lead-free
 6 FW-D831

DVD703 /XX

ANOTAÇÕES:
 FW-D831 7

VERSÃO DO SOFTWARE E ATUALIZAÇÃO

Para entrar no Programa

Teste de Serviço, segure
as teclas PLAY & STOP
pressionadas,e então ligue.

LCD mostra “Service”

VERIFIQUE VERIFIQUE
TESTE DISPLAY A VERSÃO MACROVISION RESET FÁBRICA

N N PLAY N CLOCK SET

DISPLAY
pressione botão? pressione botão? pressione botão? STOP N
pressione botão?
Y Y
S
S

Display mostra todos

segmentos e bandeiras
para verificar circuitos
aberttos.
Display mostra
O super menu do painel
versão do software Mpeg é também mos-
trado na tela do TV.
D831 V0.02
D831_55_V004
Display mostra
O número da versão
Macrovision é mostra-
da na tela do TV.
EEPROM está limpo e
valores padrão são arma-
zenados.

V0.02 é a versão do software,
D831_55_V004 : Este teste deve ser feito ao final
O número d modelo é FWD831. do processo de produção, assim
Versão do software é V0.04. que todos os aparelhos são customizados
antes de deixarem a fábrica.
Região de venda é 55.

versão do código servo:

SO3SO3-SLM-791
 8 FW-D831

DIAGRAMA EM BLOCO
 FW-D831 9

DIAGRAMA DE CONEXÕES

Posição de Serviço D
 10 FW-D831

ESQUEMA ELÉTRICO - PAINEL DISPLAY -parte 1

 FW-D831 11

ESQUEMA ELÉTRICO - PAINEL DISPLAY- parte 2

 12 FW-D831

LAYOUT PAINEL DISPLAY - LADO DOS COMPONENTES

 FW-D831 13

LAYOUT PAINEL DISPLAY - LADO DO COBRE

 14 FW-D831

ESQUEMA ELÉTRICO- PAINEL PRINCIPAL - parte 1

PART 1
 FW-D831 15

ESQUEMA ELÉTRICO - PAINEL PRINCIPAL - parte 2

 16 FW-D831

PAINEL PRINCIPAL - LAYOUT (COMPONENTES)

 FW-D831 17

PAINEL PRINCIPAL - LAYOUT (COBRE)

 18 FW-D831

ESQUEMA ELÉTRICO - PAINEL DVD MPEG

 FW-D831 19

PAINEL DVD MPEG - LAYOUT

 20 FW-D831

ESQUEMA ELÉTRICO - PAINEL POWER AC LAYOUT- PAINEL POWER AC

 FW-D831 21

VISTA EXPLODIDA
