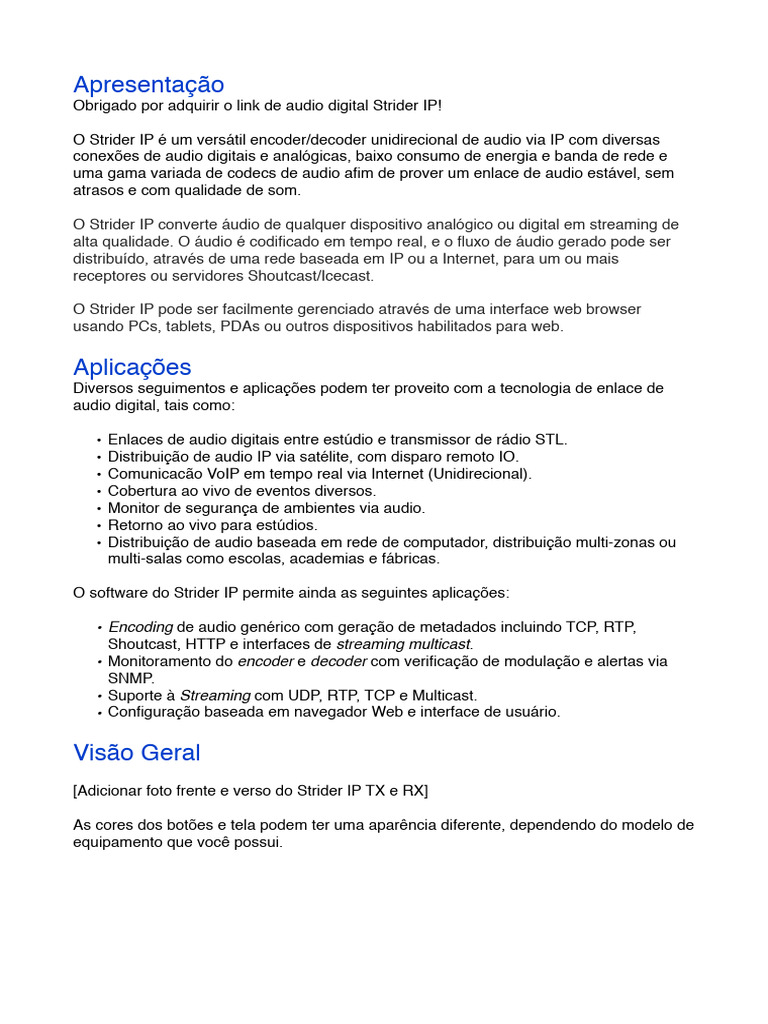

Apresentação

Obrigado por adquirir o link de audio digital Strider IP!

O Strider IP é um versátil encoder/decoder unidirecional de audio via IP com diversas

conexões de audio digitais e analógicas, baixo consumo de energia e banda de rede e
uma gama variada de codecs de audio afim de prover um enlace de audio estável, sem
atrasos e com qualidade de som.

O Strider IP converte áudio de qualquer dispositivo analógico ou digital em streaming de

alta qualidade. O áudio é codificado em tempo real, e o fluxo de áudio gerado pode ser
distribuído, através de uma rede baseada em IP ou a Internet, para um ou mais
receptores ou servidores Shoutcast/Icecast.

O Strider IP pode ser facilmente gerenciado através de uma interface web browser
usando PCs, tablets, PDAs ou outros dispositivos habilitados para web.

Aplicações
Diversos seguimentos e aplicações podem ter proveito com a tecnologia de enlace de
audio digital, tais como:

• Enlaces de audio digitais entre estúdio e transmissor de rádio STL.

• Distribuição de audio IP via satélite, com disparo remoto IO.
• Comunicacão VoIP em tempo real via Internet (Unidirecional).
• Cobertura ao vivo de eventos diversos.
• Monitor de segurança de ambientes via audio.
• Retorno ao vivo para estúdios.
• Distribuição de audio baseada em rede de computador, distribuição multi-zonas ou
multi-salas como escolas, academias e fábricas.

O software do Strider IP permite ainda as seguintes aplicações:

• Encoding de audio genérico com geração de metadados incluindo TCP, RTP,

Shoutcast, HTTP e interfaces de streaming multicast.
• Monitoramento do encoder e decoder com verificação de modulação e alertas via
SNMP.
• Suporte à Streaming com UDP, RTP, TCP e Multicast.
• Configuração baseada em navegador Web e interface de usuário.

Visão Geral
[Adicionar foto frente e verso do Strider IP TX e RX]

As cores dos botões e tela podem ter uma aparência diferente, dependendo do modelo de
equipamento que você possui.
Requisitos
Alguns requisitos são necessários para usar e configurar o Strider IP, conforme a seguir:

Para usar o Strider IP, você precisa de:

• Conexão de rede com protocolo TCP/IP entre o encoder e o decoder (A velocidade

de conexão varia de acordo com a qualidade de audio configurada. Veja mais no
capítulo X: Configurações de Streaming).
• Rede de alimentação 110/220 Volts estabilizada e aterrada.

Para configurar o Strider IP, você precisa de:

• Computador com navegador de Internet padrão e interface de rede.

• Conexão de rede com protocolo TCP/IP entre o encoder/decoder e o computador.

A configuração do Strider IP deve ser feita apenas uma vez, porém dependendo da
utilização e condições da conexão de rede entre o encoder e o decoder pode ser
necessário algum ajuste pós-instalação.
Especificações Técnicas
Formatos de Audio:

• MP3 (VBR Bitrate Variável @ 16kHz Mono até 48kHz Stereo)

• G.711 (uLaw/aLaw @ 8 ou 24kHz Mono)
• PCM (16 bit @ 8 ou 24kHz Mono até 44 ou 48kHz Stereo)

Interfaces de Áudio:

• TX (Encoder):
• Entrada de audio analógica padrão XLR stereo
• Entrada de audio digital óptica padrão TOSLINK
• Entrada de audio digital padrão AES/EBU

• RX (Decoder):
• Saida de sinal RDS padrão MPX (Opcional)
• Saida de audio e gerador de stereo padrão MPX (Opcional)
• Saida de audio 19KHz padrão MPX (Opcional)
• Saída de audio analógica padrão XLR stereo
• Saída de audio digital óptica padrão TOSLINK
• Saída de audio digital padrão AES/EBU
• Saída de audio analógicas amplificada para caixas de som (40W)
• Entrada padrão USB 1.1 para conexão de pendrives

Interface de Rede:

• RJ45 10/100 Mbit Ethernet (Auto) com suporte à TCP/IP, UDP, RTP, DHCP e SNMP

Interface de Controle:

• Bornes de entrada de saída tipo IO para envio e recebimento de comandos remotos

Chassi:

• Chassi em alumínio padrão rack 19 polegadas, 1U de altura e 20.5mm de

profundidade
• Pintura eletroestática

Confiabilidade, Condições Ambientais e Entrada de Energia:

• MTBF: Minimo estimado de 50.000 horas em funcionamento ininterrupto

• Temperatura de operação entre 0 até 40˚ C / 32 até 104˚ F
• Temperatura de armazenagem entre 0 até 70˚ C / 32 até 158˚ F
• Humidade relativa entre 0 a 70%, não condensada
• Entrada de energia 110 ou 220 VAC ±20%

Interface de Usuário:

• Interface painel com teclas de toque capacitivo e tela gráfica OLED

• Interface baseada em navegador Web
• API para sistemas automatizados
Instalação e Suporte
A instalação do Strider IP é relativamente simples, porém requer conhecimentos básicos
de rede TCP/IP, termos relativos à compactação de audio e interconexões.

Conteúdo da Embalagem:
O conteúdo da embalagem do Strider IP pode variar de acordo com a região onde foi
comercializado e as condições comerciais. Também é possível a aquisição de TX/Encoder
e RX/Decoder separados. A descrição abaixo refere-se ao kit padrão do Strider IP.

• 1 x Equipamento TX/Encoder
• 1 x Equipamento RX/Decoder
• 2 x Cabos de força padrão

Cabos Disponíveis (não incluído):

• Cabo de rede padrão UTP CAT 5e
• Cabo XLR stereo
• Cabo TOSLINK
• Cabo padrão RG58 com conectores BNC para interconexões MPX
• Cabo para caixas de som padrão RCA

Suporte:
O suporte limitado é gratuito apenas para UMA instalação e é feito remotamente, por
telefone, email ou website através dos nossos canais:

Telefone: +55 11 2506-0437

Email: suporte-ipp@sinteck.com
Website: www.sinteck.com
Atendimento: Remoto, segunda à sexta, das 10:00 às 16:00

O suporte à instalação pode requerer acesso remoto aos seus equipamentos TX/RX e
computador.

IMPORTANTE

• O SUPORTE À PRIMEIRA INSTALAÇÃO É GRATUITA. DEMAIS INSTALAÇÕES OU

RECONFIGURAÇÕES SERÃO COBRADAS.

• O suporte limitado é feito de forma remota e não é responsável pela configuração da

rede (NAT, DHCP, DynDNS, etc) onde o equipamento será instalado. O suporte
também não inclui qualquer contato por parte da Sinteck juntamente com qualquer
provedor de serviços à Internet.
Cenários
Devido à versatilidade e numero de aplicações possíveis, diversos cenários podem ser
apresentados, porém o manual de instalação refere-se apenas à instalação básica.

Instalação dos Equipamentos

Abaixo segue o passo-a-passo para a configuração padrão do Strider IP via Internet. As
conexões das portas de controle remoto serão tratadas separadamente, no capítulo X:
Controle Remoto.

Por padrão o Strider IP vem configurado de fábrica com as seguintes configurações de

endereço de IP:

TX/Encoder: IP 192.168.0.1 / MASK 255.255.255.0

RX/Decoder: IP 192.168.0.2 / MASK 255.255.255.0

Antes de ligar o equipamento verifique se não exista algum conflito de endereço IP entre o
equipamento Strider IP e outro dispositivo de rede.

ATENÇÃO: Dependendo do método de comercialização do Strider IP, será necessário a

inclusão de uma licença de uso afim de liberar o funcionamento do equipamento, no
entanto é possível instalar e configurar o equipamento sem problemas, ainda que
nenhuma licença seja adicionada.

Instalação Fisica
Instale os equipamentos em um rack padrão 19” com energia elétrica devidamente
devidamente estabilizada e aterrada. Recomenda-se o uso de no-break afim de previnir
instabilidades.

Conexões de Audio
Conecte os cabos de áudio de acordo com o padrão escolhido previamente entre
ANALOGUE, AES/EBU ou OPTICAL. Caso ainda não tenha sido definido o tipo de audio
que será conectado ao equipamento, ainda será possível continuar com a instalação e
instalar os cabos de áudio em momento oportuno.

Conexão de Rede
Conecte o cabo de rede (não incluido) na porta de rede do equipamento e a outra ponta
ao seu hub ou switch. Você pode usar um cabo crossover caso queira conectar o
equipamento diretamente ao roteador.

Conexão de Energia Elétrica

Conecte o cabo de força ao dispositivo e a uma tomada elétrica apropriada. A fonte é
bivolt portanto não existe a necessidade de selecionar a tensão a ser utilizada.

Ligue o equipamento através do botão POWER localizado na parte inferior e aguarde a

inicialização do equipamento.
Alterando o Endereço IP
Existem duas formas de alterar o endereço IP do seu equipamento: Via PAINEL e via
NAVEGADOR DA INTERNET. As duas formas serão vistas a seguir.

Alterar endereço IP via Painel:

1. Pressione a tecla ENTER para entrar no menu de configuração do equipamento.

2. Pressione a tecla UP e vá até o menu REDE IP e pressione a tecla ENTER.

3. Aparecerá o menu ENDEREÇO IP:

Pressione a tecla ENTER e aparecerá as configurações atuais do equipamento. É

possível rolar a tela e ver as configurações completas por meio das teclas UP e
DOWN.

Pressione a tecla ENTER para alterar essas configurações ou CANCEL para voltar ao
menu anterior.

4. Selecione o tipo de configuração de endereçamento IP que será utilizado com as

teclar UP e DOWN. Em seguida pressione a tecla ENTER.

DHCP
O equipamento pedirá a confirmação da nova configuração e reiniciará, afim de valer
essas novas configurações e obter um endereço IP automaticamente.

ATENÇÃO: Para utilizar o endereçamento via DHCP, lembre-se que será necessário
um servidor DHCP na sua rede.

MANUAL
Aparecerá a tela para digitar o novo endereço IP. A digitação do novo endereço IP é
feita na ordem reversa, através das teclas UP e DOWN e o pressionamento de
ENTER à cada octeto.

Digite o endereço IP, a MASCARA e o endereço GATEWAY para o equipamento. O

equipamento pedirá a confirmação da nova configuração e reiniciará, afim de valer
essas novas configurações.
Alterar endereço IP via Navegador da Internet:
1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.

2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Clique no item REDE localizado na parte esquerda da tela. Aparecerá a tela de
alteração dos parâmetros da rede, conforme abaixo:

4. Altere as configurações de rede e clique em APLICAR para salvar as configurações.

DHCP
Para configurar o equipamento como cliente DHCP, digite o endereço 0.0.0.0 no
campo ENDEREÇO IP, MASCARA DE REDE e ENDEREÇO GATEWAY.

ATENÇÃO: Para utilizar o endereçamento via DHCP, lembre-se que será necessário
um servidor DHCP na sua rede.

O equipamento então reiniciará, afim de valer essas novas configurações.

Estes são os passos iniciais para a configuração do equipamento. As configurações de

compactação de audio, enlace entre TX e RX, e licenciamento serão tratadas à seguir.
Licenciamento
A Sinteck trabalha com o conceito de LICENCIAMENTO para o produto Strider IP.
Dependendo das condições comerciais definidas no momento da aquisição do seu
equipamento, pode ser necessário a inclusão de números de licença de tempos em
tempos afim de manter funcionando o seu equipamento.

Códigos de Licença
Os códigos de licença são gerados excluisivamente pela Sinteck. Seus revendedores e
parceiros comerciais não possuem qualquer autorização ou controle sobre a geração
desses códigos de licença.

Os códigos de licença são formados por sete letras e são atrelados com o número de
série do equipamento, portanto não funcionarão em outro equipamento senão para o qual
foi gerado. Esses códigos ainda são consumíveis, não podendo ser reutilizados.

Número de Série
Existem duas formas de verificar o número de série do seu equipamento: Via PAINEL e
via NAVEGADOR DA INTERNET. As duas formas serão vistas a seguir.

Verificar Número de Série via Painel:

1. Pressione a tecla ENTER para entrar no menu de configuração do equipamento.

2. Pressione a tecla UP e vá até o menu VERSÃO e pressione a tecla ENTER.

3. Aparecerá a tela contendo a versão do equipamento e o número de série do mesmo

4. Pressione CANCEL até sair do menu.

Verificar Número de Série via Navegador da Internet:
1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.

2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Clique no item LICENCIAMENTO localizado na parte esquerda da tela.

4. Aparecerá a tela informando os dias remanescentes para a licença e o número de
série do equipamento.
Licença
Existem duas formas de adicionar licenças no seu equipamento: Via PAINEL e via
NAVEGADOR DA INTERNET. As duas formas serão vistas a seguir.

Adicionar Licença via Painel:

1. Pressione a tecla ENTER para entrar no menu de configuração do equipamento.

2. Pressione a tecla DOWN e vá até o menu LICENÇA e pressione a tecla ENTER.

3. Selecione INSERIR CÓDIGO pressionando a tecla DOWN. Em seguida pressione a

tecla ENTER.

4. Aparecerá a tela para digitar o novo código. A digitação do novo código é feita através
das teclas UP e DOWN e o pressionamento de ENTER à cada caracter da licença.

5. Terminado a digitação, verifique se o código foi digitado corretamente e pressione a

tecla ENTER. Caso contrário selecione o botão X com a tecla DOWN e pressione
ENTER.

6. Caso o código de licença for valido, verifique que a licença foi adicionada e o número
de dias cobertos por este novo código de licença.

Adicionar Licença via Navegador da Internet:

1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.
2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Clique no item LICENCIAMENTO localizado na parte esquerda da tela.

4. Aparecerá a tela informando os dias remanescentes para a licença e um campo para

digitação do novo código de licença.
 Digite o novo código no campo indicado e pressione o botão ADICIONAR localizado
do lado direito do campo código.

5. Se o código de licença for valido, verifique que a licença foi adicionada e o número de
dias cobertos por este novo código de licença.

Caso apareça o texto [NO_VAR], clique em ATUALIZAR no seu Navegador.

Configuração de Enlace
Para efeito de exemplo os equipamentos Strider IP TX e RX saem configurados para
fechar o link (enlace) com os endereços padrão de fábrica.

Basicamente, um equipamento deve conhecer o endereço IP do outro de forma

unidirecional. É possivel realizar a configuração pelo método PULL ou metodo PUSH,
conforme detalhado abaixo

Para esta operação será necessário a utilização de um computador ligado à mesma rede
do equipamento Strider IP. É necessário também que este computador possua um
Navegador de Internet (Web Browser) instalado como o Firefox ou Internet Explorer.

Enlace via PUSH

Nesta configuração o TX/Encoder deve conhecer o endereço IP do RX/Decoder.

Configurações no TX/Encoder:
1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.
2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Verifique que o método de Stream está configurado para PUSH/RTP. No campo URL
deve ser digitado o endereço IP ou o nome do host para o RX/Decoder.

4. No campo PORTA, digite o número de porta UDP para comunicação entre os

equipamento. O padrão para esta configuração é 3030.

5. Clique em APLICAR para salvar as configurações. O equipamento então reiniciará,

afim de valer essas novas configurações.
Configurações no RX/Decoder:
1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.

2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tel

3. Selecione o método de Stream para PUSH/RTP.

 No campo URL digite o endereço conforme a seguir:

Para... Digite

Aceitar conexão de QUALQUER TX/Encoder Endereço 0.0.0.0

Aceitar conexão apenas de TX/Encoder conhecido/permitido Endereço do TX/Encoder

4. No campo PORTA, digite o número de porta UDP para comunicação entre os

equipamento. O padrão para esta configuração é 3030.

IMPORTANTE: Caso a conexão entre os equipamentos seja feita via Internet, é

necessário criar uma regra NAT no seu roteador afim de permitir comunicação na
porta, direcionando todo o tráfego da porta TCP/UDP 3030 para o endereço IP da rede
interna correspondente, conforme exemplo:

Interface Protocolo Endereço Porta de Endereço Porta de Endereço Porta

de Origem Origem de Destino Destino Local Local

WAN TCP/UDP Qualquer Qualquer IP da porta 3030 192.168.0.2 3030

WAN

5. Clique em APLICAR para salvar as configurações. O equipamento então reiniciará,

afim de valer essas novas configurações.
Enlace via PULL
Nesta configuração o RX/Decoder deve conhecer o endereço IP do TX/Encoder.

Configurações no TX/Encoder:
1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.

2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Selecione o método de Stream para PUSH/BRTP.
No campo URL digite o endereço conforme a seguir:

Para... Digite

Aceitar conexão de QUALQUER RX/Decoder Endereço 0.0.0.0

Aceitar conexão apenas de RX/Encoder conhecido/permitido Endereço do TX/Encoder

4. No campo PORTA, digite o número de porta UDP para comunicação entre os

equipamento. O padrão para esta configuração é 3030.

IMPORTANTE: Caso a conexão entre os equipamentos seja feita via Internet, é

necessário criar uma regra NAT no seu roteador afim de permitir comunicação na
porta, direcionando todo o tráfego da porta TCP/UDP 3030 para o endereço IP da rede
interna correspondente, conforme exemplo:

Interface Protocolo Endereço Porta de Endereço Porta de Endereço Porta

de Origem Origem de Destino Destino Local Local

WAN TCP/UDP Qualquer Qualquer IP da porta 3030 192.168.0.1 3030

WAN

5. Clique em APLICAR para salvar as configurações. O equipamento então reiniciará,

afim de valer essas novas configurações.

Configurações no RX/Decoder:
1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.
2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Selecione o método de Stream para PULL/BRTP. No campo URL deve ser digitado o
endereço IP ou o nome do host para o TX/Encoder.

4. No campo PORTA, digite o número de porta UDP para comunicação entre os

equipamento. O padrão para esta configuração é 3030.

5. Clique em APLICAR para salvar as configurações. O equipamento então reiniciará,

afim de valer essas novas configurações.
Configurações de Streaming/Audio
As configurações de Streaming influenciam diretamente na qualidade do audio e no uso
de banda de rede.

IMPORTANTE: As configurações de Streaming devem ser feitas no TX/Encoder e são

automaticamente replicadas para o RX/Decoder.

Codecs u-Law e a-Law

Codec Amostragem Qualidade Kbps Minimo Kbps Ideal Latência
u-Law 8bit 8KHz Mono 104 208
24KHz Mono 216 432
MEDIA ( > 1s)
a-Law 8bit 8KHz Mono 104 208
24KHz Mono 216 432

Este codec apresenta uma qualidade de audio baixa, medio consumo de banda de rede e
latência (delay) médio.

Recomendável seu uso APENAS em casos de compatibilidade.

Codec PCM 16bit MSB

Codec Amostragem Qualidade Kbps Minimo Kbps Ideal Latência
PCM 16bit MSB 8KHz Mono 160 256
24KHz Mono 416 512
BAIXA ( < 0.2s)
44.1KHz Stereo 1498 1664
48KHz Stereo 1664 2048

Este codec apresenta qualidade de áudio variável, porém na sua melhor amostragem e
em stereo, é considerado o melhor codec em termos de qualidade de áudio. Praticamente
não possui latência (delay), tendo o melhor tempo de resposta (menor que 0.2 segundos).

O consumo de banda de rede desse codec é alto, podendo chegar até 2048Kbps
(2Mbps).

Recomendável onde a banda de rede é maior do que 2Mpbs.

Codec MPEG
Codec Amostragem Qualidade Kbps Minimo Kbps Ideal Latência
MPEG Mono/Stereo 16KHz 0 64 72
1 72 80
2 80 88
3 88 96
BAIXA ( < 0.5s)
4 96 104
5 104 112
6 112 120
7 120 128
22KHz 0 80 88
1 88 96
2 96 104
3 104 112
BAIXA ( < 0.5s)
4 112 120
5 120 128
6 128 136
7 136 144
24KHz 0 96 104
1 104 112
2 112 120
3 120 128
BAIXA ( < 0.5s)
4 128 136
5 136 144
6 144 152
7 152 160
32KHz 0 128 136
1 136 144
2 144 152
3 152 160
BAIXA ( < 0.5s)
4 160 168
5 168 176
6 176 184
7 184 192
44.1KHz 0 144 152
1 152 160
2 160 168
3 168 176
BAIXA ( < 0.5s)
4 176 184
5 184 192
6 192 200
7 200 208
48KHz 0 160 168
1 168 176
2 176 184
3 184 192
BAIXA ( < 0.5s)
4 192 200
5 200 208
6 208 216
7 216 224

Este codec apresenta grande versatilidade, com melhor relação QUALIDADE X

CONSUMO. Na sua melhor amostragem e maior qualidade pode ser comparado ao som
de CD. Possui latência (delay) muito baixa, com tempo de resposta menor que 0.5
segundos.

Recomendável para a maioria dos casos devido à grande versatilidade de configurações.

Configurar Streaming:
1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.
2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Clique no item AUDIO localizado na parte esquerda da tela.

4. Na tela de configuração AUDIO, faça os ajustes necessários em FORMATO e

SAMPLE RATE de acordo com a disponibilidade de banda de rede e qualidade de
audio (Verifique a tabela QUALIDADE X CONSUMO).
5. Clique em APLICAR para salvar as configurações. O equipamento então reiniciará,
afim de valer essas novas configurações.
Configurações Gerais
Reiniciar
Em algumas ocasiões pode ser necessário reiniciar os equipamentos para que voltem a
funcionar corretamente. Existem duas formas para reiniciar o equipamento: Via PAINEL e
via NAVEGADOR DA INTERNET. As duas formas serão vistas a seguir.

Reiniciar via Painel:

1. Pressione a tecla CANCEL no painel até aparecer a tela de reinício e mantenha
pressionada por mais 5 segundos.

2. O equipamento será reinciado.

Reiniciar via Navegador da Internet:

1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o
endereço IP configurado no equipamento.
2. Clique no menu REINICIAR localizado na parte superior da tela.

3. Para reiniciar o equipamento clique no link REINICIAR O EQUIPAMENTO. Ao reiniciar

o dispositivo aparecer uma tela mostrando uma contagem regressiva.

Ao iniciar, aparece uma tela mostrando que o processo foi concluído.

Atualizar
A Sinteck constantemente aprimora as capacidades de seus produtos. Por isso,
recomendamos manter o software no equipamento sempre atualizado.

Para baixar a versão mais recente do firmware visite www.sinteck.com.

IMPORTANTE

• No momento da atualização o equipamento se tornará indisponível e o enlace de

audio não estará funcionando. Assim que concluir o processo o enlace de audio
voltará a funcionar normalmente.

• Os parâmetros de configuração, enlace e licenças de uso serão mantidos após a

atualização do software.

• Por questões de compatibilidade entre o TX/Encoder e o RX/Decoder, sempre

atualize todos os equipamentos para a mesma versão de software.

• Sempre utilize o software original do Strider IP fornecido pela Sinteck. O equipamento

pode ser danificado permanentemente caso o software não seja o original.

• Atenção para não usar o software do TX/Encoder no RX/Decoder ou vice-versa. O

equipamento pode ser danificado permanentemente.

1. Baixe o pacote de atualização de firmware e descompactar para uma unidade local.

2. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o

endereço IP configurado no equipamento.
3. Clique no menu ATUALIZAR localizado na parte superior da tela.

4. Clique no link INICIAR A ATUALIZAÇÃO. Neste momento o enlace de audio torna-se

indisponível e aparecerá uma mensagem na tela indicando o processo de atualização.
5. Aparecerá a tela de carregamento do novo pacote de software. Clique em CHOOSE
FILE e indique a localização do arquivo contendo o novo pacote de software.

6. Clique no botão UPLOAD e aguarde o carregamento do novo software. Ao termino do

da atualização aparecerá uma tela mostrando que o processo foi concluído.

7. Clique no link UPDATE para voltar à tela de atualização e clique em REBOOT para
reiniciar o equipamento com o novo software.
Padrões de Fábrica
Em algumas ocasiões pode ser necessário reiniciar os equipamentos para que voltem às
configurações de fábrica.

IMPORTANTE

• Após a restauração dos padrões de fábrica o enlace de audio deixará de funcionar,

devendo ser refeitas as configurações do enlace.

• Os parâmetros de licenças de uso e configurações de rede serão mantidos após a

restauração dos padrões de fábrica.

1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o

endereço IP configurado no equipamento.
2. Clique no menu PADRÕES localizado na parte superior da tela.

3. Clique no link REVERTER AOS PADRÕES DE FÁBRICA. Ao reiniciar o dispositivo

aparecer uma tela mostrando uma contagem regressiva.

Ao iniciar, aparece uma tela mostrando que o processo foi concluído.

Configurações de Segurança
O equipamento permite configurar uma senha e outras configurações de segurança.

1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o

endereço IP configurado no equipamento.

2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Clique no item CONTROLE E/S localizado na parte esquerda da tela.

4. Selecione quais funções serão protegidas pela senha de segurança.

5. No campo SALVAR SENHA, digite a senha que será usada para proteger os ítens de
configuração do equipamento.

IMPORTANTE

• A senha configurada será exigida para acesso ao equipamento. Guarde esta senha
em local seguro.

6. Após o reinício, será solicitado nome de usuário e senha. O nome de usuário pode ser
omitido, mas a nova senha deve de ser fornecida, a fim de acessar a configuração.
Controle Remoto
Afim de prover funcionalidades de monitoria e ações remotas, o Strider IP possui entradas
e saídas genéricas que podem ser ligadas a diversos dispositivos.

TX/Encoder RX/Decoder

Portas de Entrada 2 2

Portas de Saída Não Possui 2

As portas de controle remoto podem ser usadas no modo Local e Local/Remoto e

devem ser configuradas no RX/Decoder.

Na configuração LOCAL, as portas de Entrada e Saída do RX/Decoder serão controladas

e monitoradas via Navegador da Internet, não obedecendo comandos remotos vindos do
TX/Encoder.

Na configuração LOCAL/REMOTO, as portas de saída do RX/Decoder serão controladas

espelhando o estado das portas de entrada do TX/Encoder. Caso o contato seco seja
ligado na porta de Entrada #1 do TX/Encoder, o mesmo acontecerá na porta saída #1 do
RX/Decoder.

Verificando o Estado da Porta

Existem duas formas de verificar o estado da porta de Entrada e Saída do equipamento
RX/Decoder: Via PAINEL e via NAVEGADOR DA INTERNET. As duas formas serão vistas
a seguir.

Verificando o Estado da Porta via Painel:

1. No equipamento RX/Decoder, pressione a tecla ENTER para entrar no menu de

configuração do equipamento.

2. Pressione a tecla UP e vá até o menu RELÉS DE E/S e pressione a tecla ENTER.

3. Aparecerá o estado atual das portas de Entrada e Saída:

Verifique que a porta de Entrada #1 está marcado, indicando que o contato seco
ligado nessa porta está FECHADO.
Verificando o Estado da Porta via Navegador da Internet:

1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o

endereço IP configurado no equipamento. Na página principal do RX/Decoder
podemos ver o estado atual das portas de entrada e saída, conforme figura:

Verifique que a porta de Entrada #1 está em AZUL, indicando que o contato seco ligado
nessa porta está FECHADO.

Alterando o Estado da Porta - Modo LOCAL/REMOTO

As alterações do estado da porta de saída do RX/Decoder não podem ser alteradas
localmente pois refletem o estado atual das portas de entrada do TX/Encoder.

Alterando o Estado da Porta - Modo LOCAL

Existem duas formas de alterar o estado da porta de Entrada e Saída do equipamento
RX/Decoder: Via PAINEL e via NAVEGADOR DA INTERNET. As duas formas serão vistas
a seguir.

Alterando o Estado da Porta via Painel:

1. No equipamento RX/Decoder, pressione a tecla ENTER para entrar no menu de

configuração do equipamento.

2. Pressione a tecla UP e vá até o menu RELÉS DE E/S e pressione a tecla ENTER.

3. Aparecerá o estado atual das portas de Entrada e Saída:

4. Pressione ENTER e com as teclas UP e DOWN selecione a porta de saída que deseja
alterar o estado. Pressione ENTER para alterar o estado da porta de saída

Alterando o Estado da Porta via Navegador da Internet:

1. Abra o seu Navegador da Internet no seu computador e na barra de endereço digite o

endereço IP configurado no equipamento.
2. Clique no menu CONFIGURAÇÃO localizado na parte superior da tela.

3. Clique no item CONTROLE E/S localizado na parte esquerda da tela.

4. Certifique-se de que o acionamento dos relês está configurado para SOMENTE

LOCAL, caso contrário os contatos não funcionarão corretamente.
 ATENÇÃO: Para configurar o acionamento das portas, selecione a opção desejada e
clique no botão APLICAR.

5. Clique em LIGAR ou DESLIGAR na porta de saída desejada.

Avisos via Email

É possível configurar um endereço de email para receber avisos sobre as alterações do
estado das portas do RX/Decoder. Para isso é necessário configurar um servidor SMTP
no equipamento RX/Decoder com as seguintes características:

Servidor SMTP - Porta 25 - Sem autenticação

É necessário que o equipamento possua conexão à Internet e também um servidor DNS

configurado.
Modo Offline
O Strider IP oferece o modo offline, que consistem em o RX/Decoder reproduzir músicas
que se encontrem em um pendrive instalado na porta USB, no caso de falha na conexão
com o TX/Encoder.

Assim que o RX/Decoder perder conexão com o par TX/Encoder, automaticamente as

músicas do pendrive serão reproduzidas na ordem definidas por um arquivo especial
chamado playlist.m3u

Para que este sistema funcione, o pendrive deve ser de no máximo 4GB e ser formatado
em FAT ou FAT32. As musicas e o arquivo playlist.m3u deve ser copiado para a pasta raiz
desse pendrive.

Criando Pendrive do Modo Offline:

1. Instale o pendrive que será usado pelo Strider IP no computador.

2. Formate este pendrive com particionamento padrão FAT ou FAT32.

3. Crie um arquivo de texto com o nome PLAYLIST.M3U e coloque-o na pasta raiz desse
pendrive.

4. Copie todas as músicas em formato MP3 para a pasta raiz desse pendrive.

5. Edite o arquivo PLAYLIST.M3U e digite o nome inteiro de cada arquivo que deseja ser
executado no Modo Offile, conforme exemplo:

Arquivos no Pendrive:
Arquivo PLAYLIST.M3U:

Verifique que a ordem de execução é de acordo com a ordem que é feita no arquivo
PLAYLIST.M3U

Não esqueça que é necessário a digitação EXATA do nome do arquivo e sua extensão
MP3
6. Salve o arquivo na pasta raiz e remova o pendrive do computador.

7. Instale o pendrive no RX/Decoder. O mesmo irá reiniciar e estará pronto para o Modo
Offline. Para testar o Modo Offline, remova o cabo de rede do RX/Decoder e verifique
que as músicas no pendrive serão executadas.
