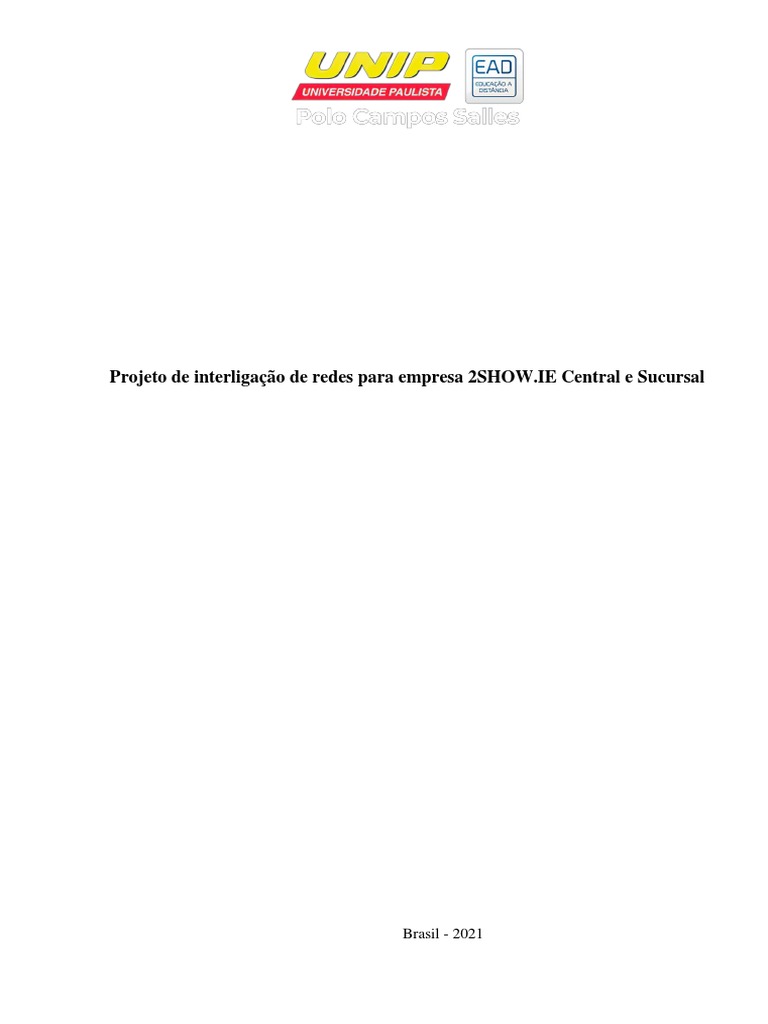

Projeto de interligação de redes para empresa 2SHOW.

IE Central e Sucursal

Brasil - 2021
Universitários:

• Leandro Rodrigues Soareas

RA: 0411012
• Camila Francieli de Paula
RA: 0416227
• Sidney Rondon Albano
RA: 0413362
• Katiele Oliveira da Silva
RA: 0403297
• Karoline Simplicio Ambrósio
RA: 2193869
• Fernanda Emanuely Escobar
RA: 0403695

Projeto Integrado Multidisciplinar para obtenção do título de graduação

em Analise e desenvolvimento de sistemas de reservas de multimidia
apresentado à Universidade Paulista – UNIP EAD.

Brasil - 2021
 Resumo

Com o crescimento da agência de marketing 2SHOW.IE, está sendo necessário um

crescimento da interligação de redes da melhor forma possível para o sucesso da expansão da
empresa. O trabalho foi elaborado com informações prévias referente o tema, que permiti a
forma correta em relação as máquinas, cabeamento, configurações e implantação de
equipamentos. A empresa usa uma forte ética como parte, então a responsabilidade social
também esteve presente no conceito da agência. Para simulação e funcionamento da nova
interligação de redes do escritório da central e a sucursal da empresa foi desenvolvido no Cisco
Pocket Trace.

Palavras-Chaves: Redes. Comunicação. Endereçamento, equipamentos.

 Abstract

With the growth of the marketing agency 2SHOW.IE, it is necessary to grow the
network in the best possible way for the success of the company's expansion. The work was
elaborated with previous information related to the subject, which allows the correct form in
relation to the machines, cabling, configurations and equipment implantation. The company
uses strong ethics as part of it, so social responsibility was also present in the agency's concept.
For simulation and operation of the new network interconnection of the central office and a
branch of the company was developed in Cisco Pocket Trace.

Keywords: Networks. Communication. Addressing, equipment.

 Sumário
1.0 Introdução ........................................................................................................................ 6

2.0 Desenvolvimento ............................................................................................................. 6

2.1 Redes de computadores ................................................................................................... 6

2.2 Wide Area Network – WANS ......................................................................................... 7

2.3 Rede Local-LAN.............................................................................................................. 8

3.0 Metodologia ..................................................................................................................... 8

3.1 A comunicação entre as estações ..................................................................................... 8

3.2 Link de comunicação de dados ........................................................................................ 9

3.3 Equipamentos disponíveis pela empresa ......................................................................... 9

3.3.1 Escritório central ........................................................................................................... 9

3.3.2 Sucursal ....................................................................................................................... 10

3.4 Endereço IPV4 e Mascara de rede ................................................................................. 10

3.5 Protocolo NAT e OSPF ................................................................................................. 11

4.0 Serviço de rede para 2Show.ie ....................................................................................... 11

5.0 Ética e Legislação Profissional ...................................................................................... 12

5.1 Ética Empresarial e Responsabilidade Social ................................................................ 12

5.2 Segurança da informação ............................................................................................... 13

7.0 Configuração da rede 2Show.ie ..................................................................................... 13

7.1 Planta Baixa da central e Sucursal ................................................................................. 13

7.2 Topologia de rede .......................................................................................................... 15

8.0 Conclusão....................................................................................................................... 18

Referências........................................................................................................................... 20
1.0 Introdução

A empresa "2SHOW.IE" segmentada na área do marketing digital necessita de se

expandir para um novo parceiro operacional. Apresentará à empresa a proposta do projeto de
implantação da rede de dados, visando a estrutura estratégica de comunicação, segurança do
fluxo de informações e possíveis requisitos de expansão interna. Considere que este é um
requisito formulado pelo projeto. O projeto de rede física deve ser uma seleção estratégica e
bem projetada de cabeamento, tecnologia de comunicação e equipamentos de interconexão.
Uma rede mal projetada pode levar a pontos de falha e incorrer em custos desnecessários devido
ao excesso de cabos ou equipamentos.
O projeto lógico da rede deve garantir a disponibilidade e o desempenho do tráfego de
dados, informar quais servidores são necessários para atender às necessidades de negócios do
cliente e quais protocolos serão usados para garantir a segurança da informação. A
infraestrutura deve ser escalonável e suportar a expansão e crescimento da rede de dados
Objetivo definido pela empresa "2SHOW.IE". A topologia física a ser selecionada é a mais
adequada para atender às necessidades futuras do cliente. Irá propor políticas de utilização e
recomendações éticas relacionadas com a utilização da Internet, com o objetivo de otimizar os
protocolos de segurança e cumprir o princípio da transparência para a Internet. O negócio dos
clientes sobre direitos e restrições de utilização de equipamentos. Neste trabalho, o método
utilizado para a proposta de implantação desta rede de dados e o critério para a
coleta de informações, atendendo de maneira satisfatória os requisitos funcionais do cliente.

2.0 Desenvolvimento

2.1 Redes de computadores

Uma rede de computadores é formada por um conjunto de módulos processadores e por

um sistema de comunicação, assim sendo um conjunto de enlaces físicos e lógicos entre vários
computadores, chamados hosts (SOARES et. al., 1995).
As redes são usadas para interligar computares tanto pessoas quanto de trabalho,
impressoras, celulares etc. tudo que tem sistema IOT (inteligência artificial) é conectado via
rede, com intuito de trocar informações, compartilhando recursos tornando todos os programas,

[6]
equipamentos e especialmente dados ao alcance de todas as pessoas na rede, independente de
localização física
A figura a seguir mostra uma rede conectando 3 computadores ao switch através de
cabeamento e uma rede sem fio ( acess point ) conectando um notebook, o switch esta
conectando a um segundo switch onde é conectando ao roteador, essa figura mostra um
exemplo de ligação de redes, podendo ocorrer transferências de dados entre todas as máquinas.

Figura 1 - Rede de computadores cabeada e sem fio > Fonte: Autoria própria

2.2 Wide Area Network – WANS

Uma rede distribuída geograficamente ou WAN (Figura 2) contém uma grande Área
geográfica - como um país ou mesmo um continente. Contém um conjunto uma máquina cujo
objetivo é executar programas e aplicativos do usuário (Tanebaum, 2003). O autor também
aponta que a maioria das WANs contém incontáveis linhas de transmissão são conectadas a um
par de roteadores.

[7]
 Figura 2 - Rede WAN Fonte: Fábio dos Reis - 25/09/2019

2.3 Rede Local-LAN

Tanenbaum (2003) disse que a rede local também é chamada de LAN É uma rede
privada em alguns locais, como uma empresa, que interliga os computadores existentes no
mesmo espaço físico, informações e recursos podem ser trocados entre diferentes espaços
físicos dispositivos interconectados. A maioria das LANs usa serviços sem conexão e não
confirmados na rede. camada de enlace de dados.

3.0 Metodologia

3.1 A comunicação entre as estações

A Administração ineficiente dos links de internet pode causar muitos problemas nos
escritórios da empresa que apresentam distâncias consideradas, a 2Show.ie por sua central e
sucursal está numa distância média de 60km pode acarretar em lentidão para a transferência de
dados se for administrada de forma incorreta ou links de má qualidade.
Nem sempre o problema é a velocidade do link de dados, pois a principal questão é
administração desses links e de toda comunicação e dados da empresa, a mal gestão da rede
pode acarretar em diversos problemas como lentidão na mesma.

[8]
 As empresas atualmente são muito dependentes da tecnologia e principalmente dos links
WAN, pois sem essa tecnologia a expansão para filias ficam inviável.

3.2 Link de comunicação de dados

ATM, o modo de transferência assíncrona, é baseado em transmissão de pequenos

pacotes de dados de tamanho fixo e estrutura definida, chamados cells (Fernandez, 2015). Essas
células são transportadas por conexão circuitos virtuais estabelecidos, sua transmissão e troca
são baseadas na rede nas informações do seu cabeçalho.
As velocidades do ATM começam em 25 Mbps, 51 Mbps, 155 Mbps e superiores. essas
velocidades podem ser passadas por cabos de cobre ou fibra óptica (LOPES, 2013). Dessa
forma a 2show.ie será adotado 2 links de 51Mbps para cada unidade, assim quando ocorrer
problema de queda em 1 link o outro entrará em UP, diminuindo a possibilidade dos escritórios
ficam sem comunicação de dados.

3.3 Equipamentos disponíveis pela empresa

Os equipamentos que a 2SHOW.IE possui estão hospedados em suas dependências. O

ambiente é composto por:
3.3.1 Escritório central
• 1 (um) servidor responsável por manter os serviços: DNS, arquivos dos usuários,
serviço de diretórios (Microsoft Active Directory: AD), servidor de impressão,
Microsoft Project Server e o antivírus: Kaspersky (end point);
• 1 (um) servidor responsável por manter softwares e aplicativos de monitoramento
de performance, rotinas e pesquisas através da internet;
• 1 (um) servidor de páginas da internet rodando sob o Microsoft Internet
Information Server (Microsoft IIS);
• 35 (trinta e cinco) estações de trabalho (hosts) distribuídas entre desktops e
notebooks;
• 5 (cinco) impressoras multifuncionais em rede;
• 1 (um) Access Point (AP).

[9]
3.3.2 Sucursal
• 1 (um) servidor responsável por manter os serviços: arquivos dos usuários e
servidor de impressão;
• 20 (vinte) estações de trabalho (hosts) distribuídas entre desktops e notebooks;
• 3 (três) impressoras multifuncionais em rede;
• 1 (um) Access Point (AP).

3.4 Endereço IPV4 e Mascara de rede

O tamanho do endereço IP na versão atual do protocolo IPv4 é de 32 bits, ou seja a

conexão com a Internet de um host definido universalmente é composta por um grupo de quatro
strings de 8 bits. Cada string é separada por pontos e nomeada byte, porque um byte consiste
em 8 bits. O número 128.11.3.31 é um exemplo, onde cada octeto consiste em um número que
varia de 0 a 255, nada mais, e sua notação binária é expressa como
100000000.00001011.00000011.00011111.

Figura 3 – Classes de IP privado – Fonte: Canal youtube AndreCisp

Outra informação importante para o funcionamento completo do protocolo TCP / IP é

máscara de sub-rede. Este é um número de 32 bits usado para mascarar endereço IP e decompô-
lo em endereço de rede e endereço de host.

[10]
 Uma máscara de rede ajuda a identificar qual a porção do endereço identifica a rede e
qual porção identifica o Nó. As rede Ipv4 classe C, por exemplo, têm máscara padrão ( máscara
natural ). A: 255.0.0.0 B: 255.255.255.224 C: 255.255.0.0

3.5 Protocolo NAT e OSPF

Para permitir que endereços IPv4 privados acessem toda a rede da Internet, tecnologia
NAT (Network Address Translation). Segundo Portilho (2014), tecnologia é necessário que
pelo menos um computador na Internet tenha um endereço IPv4 privado e em uma escala
global, esse computador geralmente é o roteador da rede interna. O mesmo autor disse depois
de configurar o NAT (Network Address Translation) no roteador, ele irá traduzir o endereço
IPv4 privado do computador que está tentando se comunicar com o endereço IPv4 globalmente
para seu próprio endereço IPv4 global.
OSPF é um protocolo de roteamento de rede WAN feito para redes de protocolo IP,
criado pelo grupo IGPs (Interior Gateway Protocol) da IETF (Internet Engineering Task
Force).OSPF é um protocolo de roteamento do tipo link-state, que envia avisos sobre o estado
da conexão (link-state advertisements, LSA) a todos os outros roteadores em uma mesma área
hierárquica. Informações sobre interfaces ligadas, métrica usada e outras variáveis são incluídas
nas LSAs. Ao mesmo tempo em que o roteador OSPF acumula informações sobre o estado do
link, ele usa o algoritmo SPF para calcular a menor rota para cada nó.

4.0 Serviço de rede para 2Show.ie

Os servidores são usado para diversos proposito um dos principais é base de dados,
disco, impressão, e-mails entre outros. Atualmente há formas de alugar serviço de servidor em
nuvem para hospder sua aplicação, arquivos etc. mais conforme o padrão da empresa o
servidores da 2Show.ie serão hospedados em uma sala chamada CPD com ti local
administrando todos os serviços e links dedicados de alta velocidade 24h em funcionamento
tanto na central quanto filia há uma sala com ar frio para os servidores e todo equipamento de
TI com alta segurança.

[11]
 As ligações dos equipamentos de conexão com roteadores, switches entre outro nas
empresas será feito através de fibra óptica multimodo, devido ser empresa de pequeno porte
multimodo garante toda velocidade necessária com melhor preço do mercado ao contrário da
monomodo além de alta velocidade recomendada para grandes empresas tem um custo bem
maior.

Figura 4: Tipos de fibra óptica Fonte: Projeto de redes

Para interligação dos equipamentos na 2Show.ie será utilizado o cabo de par trançado,
interligando modems, computadores, roteadores, hubs e os demais ativos da rede. Esse cabo
consiste em dois fios entrelaçados em forma helicoidal. Os cabos de par trançado atualmente
possuem quatro pares dispostos dentro de uma proteção externa de PVC. cada par é formado
por dois fios entrelaçados

5.0 Ética e Legislação Profissional

5.1 Ética Empresarial e Responsabilidade Social

Agregando um diferencial no mercado atual, a 2Show.ie visa a prática da ética

sustentável digital, tendo o comportamento empresarial é a pratica dinâmica dos seus
colaboradores em conformidade com os preceitos morais e éticos da entidade tanto no meio
físico quanto digital.

[12]
 A empresa objetiva em seu projeto ações esclarecedoras com intuito de alinhamento de
direitos da vida em sentido amplos. A 2show.ie visa fatores com processos reiterados em
códigos e leis universais. Visando o Caráter explicativo a empresa adotou medidas como,
participação nos lucros, capacitação e desenvolvimento do funcionário e fundo de reserva anual.

5.2 Segurança da informação

A 2Show.ie como empresa do marketing digital e como toda empresa do ramo digital é
essencial e obrigatório precaver situações de possam por em risco as informações dos seus
clientes e funcionários, usamos segurança da informação para assegurar ataques hackers e vírus
na mesma juntamente com código de ética de uso do sistema da empresa é oferecido o serviços
aos cliente com máxima proteção e segurança das informações.

7.0 Configuração da rede 2Show.ie

7.1 Planta Baixa da central e Sucursal

Realizamos o desenvolvimento da planta baixa da central e filial ambas com área de

imóveis salas planejas e equipamentos de ti e cabeamento em todas as salas.

[13]
Figura 5: Planta baixa das 2 empresas – Fonte: Autoria própria

[14]
7.2 Topologia de rede

Para o desenvolvimento da topologia de rede foi usado o programa Cisco Packet Tracer
versão 8.0.0.0212 para simular e análises de redes, no qual pode-se simular o funcionamento
de uma rede física, wireless ou fibra óptica e
monitorar os pacotes de dados que trafegam na rede. O programa traz uma tecnologia
de rede abrangente usada para fins de ensino e investigação na área de redes que oferece uma
combinação única de simulação em tempo real. Permite a criação de topologias de redes lógicas
usando detalhes do nível da pilha OSI
Os servidores e wireless foram programados conforme a necessidade da empresa, na
tabela abaixo mostra as configurações dos servidores do cenário informa dados sobre tais
dispositivos, segue ilustração dos endereços IP para Central e Sucursal

Figura 6: Lista de ips da 2show.ie – Fonte: Autoria própria 2021

Nos hosts (computadores, notebooks, impressoras etc) da central e Sucursal foram

utilizados o protocolo DHCP (Dynamic Host Configuration Protocol) conforme a figura abaixo,
que é um protocolo utilizado em redes de computadores que permite às máquinas obterem

[15]
diferentes concessão de endereços IP de host, máscara de sub-rede,default gateway (gateway
padrão) Assim, facilita o trabalho de forma eficiente, fornecendo uma grande ajuda para os
administradores de rede.

Figura 7: Ilustração de DHCP no PC0 da Central 2Show.ie – Fonte: Autoria própria 2021

Abaixa mostra na figura 8 a configuração DHCP na prática do servidor da Sucursal

iniciando a partir do IP 10.50.10.10 onde todas máquinas pega ip automático com o mesmo em
execução.

Figura 8: DNS, DHCP, Arquivos dos usuários (Sucursal) – Fonte: Autoria Própria 2021
[16]
 Abaixo na figura 9 podemos observar a central da 2Show.ie em simulada em topologia
física, em teste todas máquinas se comunicam com alta velocidade, inclusive comunicação com
a sucursal via rede WAN.

Figura 9: Topologia de rede física da Central simulada no Cisco Packet Tracer 8.0.0.0212
Fonte: Autoria própria 2021

Abaixo na figura 10 podemos observar a sucursal da 2Show.ie em simulada em

topologia física, em teste todas máquinas se comunicam com alta velocidade, inclusive
comunicação com a central via rede WAN.

[17]
Figura 10: Topologia de rede física da Sucursal simulada no Cisco Packet Tracer 8.0.0.0212
Fonte: Autoria própria 2021

8.0 Conclusão

Na busca de qualidade no mercado, a 2Show.ie mostrou-se um novo conceito de

marketing digital através da plataforma digital com inovações constantes de seus serviços e
administração. Em consideração da proposta do projeto visando o estado anterior, elaboramos
uma solução para interligação e comunicação de dispositivos justamente com a solução para
crescimento da empresa, foi observado diversos problemas no estado anterior como
principalmente administração da TI que por ser uma empresa de marketing digital, o essencial
é uma boa administração dos equipamentos e inovações do mesmo conforme o mercado da
[18]
atualidade sendo assim foi desenvolvido uma estruturação de rede para que a empresa possa ter
o desempenho necessário e adequado para o funcionamento tanto no escritório central como na
sucursal, com 2 links de comunicação de dados, conexão de roteadores, cabeamento através de
fibra óptica multimodo e rede WAN com protocolo OPSF, endereçamento IP e máscara de rede
com sua devida adequação com possibilidade de crescimento com quantidade de ips para uma
grandes expansão futura.

[19]
Referências

Qual a diferença entre LAN, MAN e WAN em Redes de Dados?

http://www.bosontreinamentos.com.br/redes-computadores/qual-a-diferenca-entre-lan-man-e-
wan-em-redes-de-dados/

Interior Gateway Protocols (IGPs): https://www.gta.ufrj.br/grad/02_2/ospf/ospf.html

Cabeamento Óptico:
https://www.projetoderedes.com.br/aulas/ugb_infraestrutura/UGB_apoio_aula3_Cabeamento
_Optico.pdf

A ética nas organizações e a responsabilidade social:

https://siteantigo.portaleducacao.com.br/conteudo/artigos/enfermagem/a-etica-nas-
organizacoes-e-a-responsabilidade-social/32818

Introdução ao Packet Tracer: https://www.netacad.com/courses/packet-tracer/introduction-

packet-tracer

IPv4 e IPv6: saiba tudo sobre os protocolos de Internet:

https://www.techtudo.com.br/noticias/2020/10/ipv4-e-ipv6-saiba-tudo-sobre-os-protocolos-
de-internet.ghtml

O que é rede de computadores? Saiba mais sobre a tecnologia que nos conecta:
https://www.controle.net/faq/rede-de-computadores

[20]
