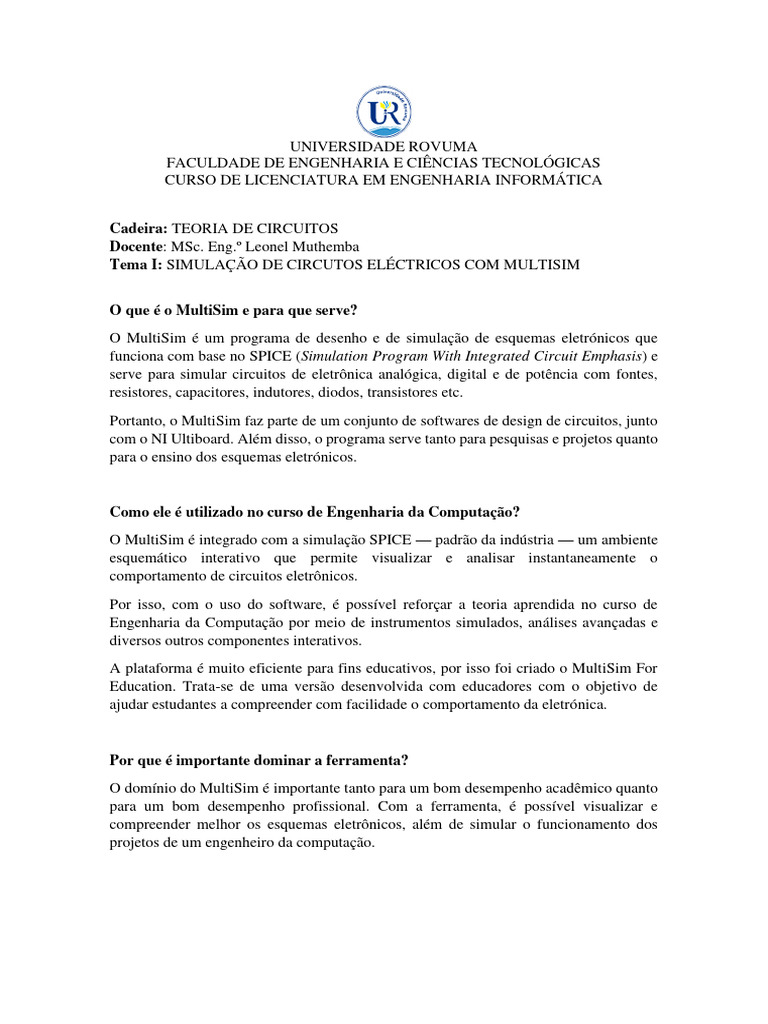

UNIVERSIDADE ROVUMA

FACULDADE DE ENGENHARIA E CIÊNCIAS TECNOLÓGICAS

CURSO DE LICENCIATURA EM ENGENHARIA INFORMÁTICA

Cadeira: TEORIA DE CIRCUITOS

Docente: MSc. Eng.º Leonel Muthemba
Tema I: SIMULAÇÃO DE CIRCUTOS ELÉCTRICOS COM MULTISIM

O que é o MultiSim e para que serve?

O MultiSim é um programa de desenho e de simulação de esquemas eletrónicos que
funciona com base no SPICE (Simulation Program With Integrated Circuit Emphasis) e
serve para simular circuitos de eletrônica analógica, digital e de potência com fontes,
resistores, capacitores, indutores, diodos, transistores etc.
Portanto, o MultiSim faz parte de um conjunto de softwares de design de circuitos, junto
com o NI Ultiboard. Além disso, o programa serve tanto para pesquisas e projetos quanto
para o ensino dos esquemas eletrónicos.

Como ele é utilizado no curso de Engenharia da Computação?

O MultiSim é integrado com a simulação SPICE — padrão da indústria — um ambiente
esquemático interativo que permite visualizar e analisar instantaneamente o
comportamento de circuitos eletrônicos.
Por isso, com o uso do software, é possível reforçar a teoria aprendida no curso de
Engenharia da Computação por meio de instrumentos simulados, análises avançadas e
diversos outros componentes interativos.
A plataforma é muito eficiente para fins educativos, por isso foi criado o MultiSim For
Education. Trata-se de uma versão desenvolvida com educadores com o objetivo de
ajudar estudantes a compreender com facilidade o comportamento da eletrónica.

Por que é importante dominar a ferramenta?

O domínio do MultiSim é importante tanto para um bom desempenho acadêmico quanto
para um bom desempenho profissional. Com a ferramenta, é possível visualizar e
compreender melhor os esquemas eletrônicos, além de simular o funcionamento dos
projetos de um engenheiro da computação.
Ambiente de trabalho do Multisim

Como desenhar um circuito electrico ?

1º selecionar os compontentes
Fonte de alimentação: palce source➔ Power Sources➔DC power➔ok
Escolha o tipo de fonte

Inserir resistência: place basic➔Resistor➔ 1kΩ➔ok

Inserir um LED: Place Diode➔LED➔LED_green➔ok
Inserir interruptor: place basic➔switch➔DIPSW1➔ok

Fazer ligação com fios

➔Posiciona o cursor do mouse na extremidade de um componente➔de um clic ate sair
uma linha vermelha e arraste-a ate a extremidade de outro componente.
Simulação:
1º Clique no Run
2º feche o interruptor s1

Logo após fechar o interruptor, aparece o relatório e um aviso para ligar o circuito a terra.
Medição de tensão e corrente
1º Clique no Stop
2º busque o aparelho de medida no lado direito do ambiente do trabalho
Localização dos aparelhos de medida

Deligue o circuito onde pretende ligar o amparimetro em serie

Selecione a função do amperímetro (A) de corrente continua ( ___ )
Simule e faça a leitura do aparelho

Medição de corrente eletrica

Medição de tensão

Uso do Osciloscopio
Desenhe o circuito

Seleccione o osciloscopio
Ligue o canal A à entrada e o canal B à saida

Ajuste o Volt/Div do canal A e do canal Baté estar o gráfico estar visivel

Mude o fundo do para branco clicando em reverse
Mudar cor do grafico: de double no ramo do circuito que precisa mudar de
cor➔clique em Net color➔ seleccione a cor que deseja (exemplo azul)
Bibliografia
UNIDERP. O que é Multisim e para que serve? Disponivel em
https://blog.uniderp.com.br/multisim/
