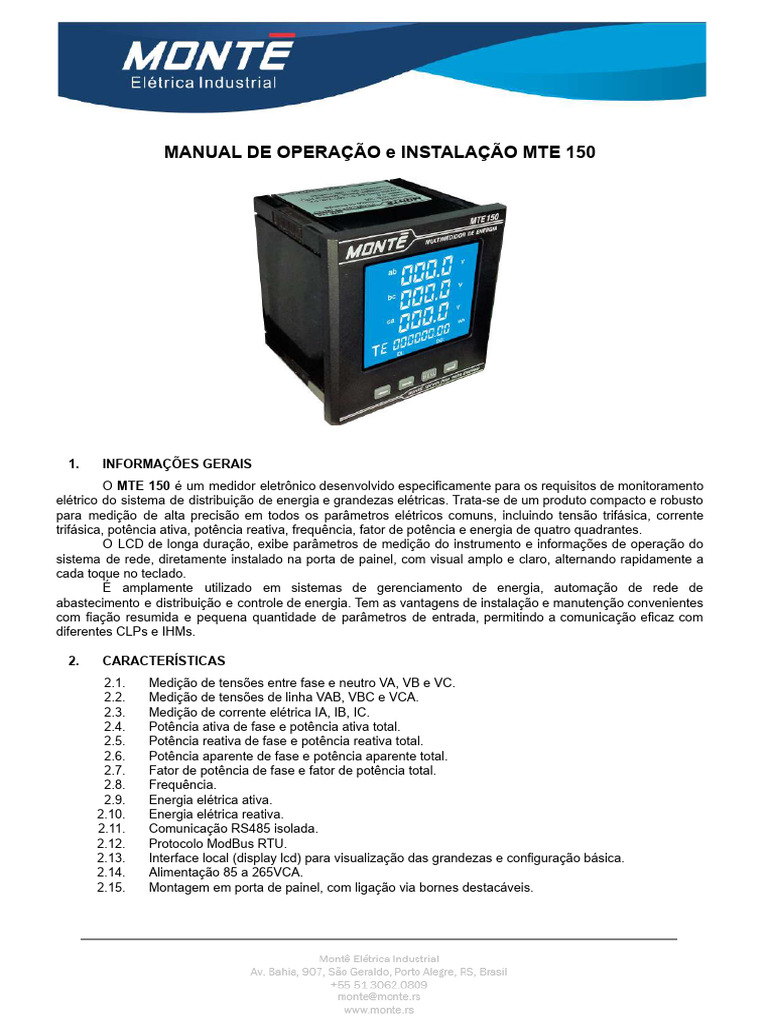

MANUAL DE OPERAÇÃO e INSTALAÇÃO MTE 150

1. INFORMAÇÕES GERAIS
O MTE 150 é um medidor eletrônico desenvolvido especificamente para os requisitos de monitoramento
elétrico do sistema de distribuição de energia e grandezas elétricas. Trata-se de um produto compacto e robusto
para medição de alta precisão em todos os parâmetros elétricos comuns, incluindo tensão trifásica, corrente
trifásica, potência ativa, potência reativa, frequência, fator de potência e energia de quatro quadrantes.
O LCD de longa duração, exibe parâmetros de medição do instrumento e informações de operação do
sistema de rede, diretamente instalado na porta de painel, com visual amplo e claro, alternando rapidamente a
cada toque no teclado.
É amplamente utilizado em sistemas de gerenciamento de energia, automação de rede de
abastecimento e distribuição e controle de energia. Tem as vantagens de instalação e manutenção convenientes
com fiação resumida e pequena quantidade de parâmetros de entrada, permitindo a comunicação eficaz com
diferentes CLPs e IHMs.

2. CARACTERÍSTICAS
2.1. Medição de tensões entre fase e neutro VA, VB e VC.
2.2. Medição de tensões de linha VAB, VBC e VCA.
2.3. Medição de corrente elétrica IA, IB, IC.
2.4. Potência ativa de fase e potência ativa total.
2.5. Potência reativa de fase e potência reativa total.
2.6. Potência aparente de fase e potência aparente total.
2.7. Fator de potência de fase e fator de potência total.
2.8. Frequência.
2.9. Energia elétrica ativa.
2.10. Energia elétrica reativa.
2.11. Comunicação RS485 isolada.
2.12. Protocolo ModBus RTU.
2.13. Interface local (display lcd) para visualização das grandezas e configuração básica.
2.14. Alimentação 85 a 265VCA.
2.15. Montagem em porta de painel, com ligação via bornes destacáveis.
 3. ESPECIFICAÇÕES TÉCNICAS

PARÂMETROS ESPECIFICAÇÕES TÉCNICAS

Alimentação 85 a 265VCA / VCC.

Consumo < 5 VA.

Sistema de ligação 3 fios trifásico ou fios trifásico + neutro

Tensão 0~500 Vca, consumo < 0.5VA por fase, impedância >500k𝝮

Corrente TC de 1 ou 5A, Impedância < 2m𝝮

Frequência 45~65 Hz

Tensão e corrente: ± 0,5%

Potência Ativa e Potência Reativa: ± 0,5%
Frequência: ± 0,1Hz
Exatidão
Fator de Potência: ± 0,01 pF
Energia Ativa: ± 0,5% (apenas para referência).
Energia Reativa: ± 1,0% (apenas para referência).

Entrada da fonte: > 2kv 60Hz/1min.

Segurança - Limites Entrada e saída: > 1kv 60Hz/1min.
Resistência dielétrica: > 20M𝝮

Porta de comunicação: RS485

Comunicação Protocolo: Mod bus RTU
Baud Rate: 1200, 2400, 4800 e 9600

Mostrador Tipo LCD com retroiluminação na tonalidade Azul.

Temperatura de operação -10 ~ 50ºC

Umidade de operação < 85% UR, livre de gás ou condensação corrosiva.

Altitude de operação < 3000 m

Porta de painel com clipes de pressão, sem uso de ferramentas.

Fixação
Corte de 90 x 90 mm

Dimensões externas 96 x 96 x 95 mm (altura x largura x profundidade)

 4. MOSTRADOR E TECLADO
4.1. Os itens abaixo descreve a interface local do
equipamento:
1- Tecla esquerda: No modo de medição é usado para exibir a
tela anterior. No modo de programação é usada para redução do
valor do parâmetro ou voltar ao menu anterior.
2- Tecla direita: No modo de medição, é usado para exibir a
próxima tela. No modo de programação, é usado para aumento do
valor do parâmetro ou entre o próximo menu.
3- Tecla de menu: Quando estiver no modo de medição,
pressione esta tecla para entrar no modo de programa.
Observação: Para acessar a configuração, inserir a senha correta
de fábrica: 0001.
No modo de programação, é utilizado para retornar ao menu
anterior com armazenamento de parâmetros.
4- Tecla Enter: No modo de programação, é utilizada para retornar
ao menu anterior. Quando retornar ao modo de exibição de
medição, a partir do modo de programação, o medidor irá exibir
"SAVE-YES", então pressione a tecla Enter para salvar e sair.
5- Mostrador de grandezas. Através da programação nos parâmetros "diSP" do menu, ele pode escolher um dos
modos de exibição e também pode alternar manualmente os modos de exibição por "Tecla direita" e "Tecla
esquerda".
4.2. As telas previamente programadas seguem uma ordem, alternando-as através das teclas
e .
4.3. É possível configurar entre Disp1 a Disp9 a tela de abertura, ou seja, aquela que será a primeira
a ser acessada quando o controlador reiniciar automaticamente.
4.4. A configuração Disp0 permite que as telas de Disp1 até Disp9 sejam alternadas
automaticamente a cada 3 segundos.

Disp1 - Tensão trifásica e energia ativa importada.

Disp2 - Tensão de linha trifásica e energia ativa exportada.
Disp3 - Corrente trifásica e energia reativa importada.
Disp4 - Potência ativa total, potência reativa, potência aparente e energia reativa exportada.
Disp5 - Fator de potência total, frequência, corrente total e energia ativa importada.
Disp6 - Fator de potência trifásico e energia ativa positiva.

Disp7 - Potência ativa trifásica e energia ativa.

Disp8 - Potência reativa trifásica e energia ativa positiva.
Disp9 - Potência aparente trifásica e energia reativa positiva.

5. DIAGRAMA DE LIGAÇÃO
5.1. ALIMENTAÇÃO PRINCIPAL - Para funcionamento, o medidor deve ser alimentado através da
entrada de alimentação principal. Esta alimentação deve estar entre 85 a 265 Vca. O
equipamento também suporta alimentação contínua. É recomendado o uso de disjuntor bipolar
de 2A para proteção da alimentação ou do conjunto de alimentação quando tiver mais
medidores.

Importante: Em áreas que ocorrerem distúrbios por baixa qualidade de energia, é recomendável que sejam
adicionados supressores de surto e/ou supressores de surto no circuito de alimentação principal.

5.2. MEDIÇÃO DE TENSÃO - Os canais de medição de tensão (VA, VB e VC) foram projetados para
medição de tensão fase-neutro máxima de 500 Vca. Para faixas de tensões superiores é
possível a utilização de TPs externos. É possível a configuração desta relação TP para correta
visualização dos valores medidos.
Ao conectar o circuito de medição de tensão, certifique-se que a sequência de fase a respectiva
polaridade do sinal de entrada.
5.3. MEDIÇÃO DE CORRENTE - A medição de corrente é feita através de TCs externos, com
secundário em 5A. A configuração da relação do TC é configurada via display, permitindo a
leitura correta dos valores. Na instalação, observar a correta polaridade de ligação dos TCs. A
ligação invertida do TC não afeta a medição de energia ativa, mas sim a de energia reativa.
 Recomenda-se o uso de chaves de aferição para permitir a desconexão do medidor sem
desligar a carga.

5.4. COMUNICAÇÃO RS-485 - O medidor possui uma interface de comunicação RS-485 que
permite a leitura dos dados históricos e monitoração do equipamento. Para instalação, a fiação
da rede RS-485 deve ser encadeada de medidor a medidor. Ligações em barramento ou estrela
devem ser evitadas. Para conectar mais de 32 equipamentos em um mesmo segmento de rede,
é necessário utilizar repetidores RS-485. Em casos de redes longas, pode ser necessário a
terminação através de um resistor de 120Ω / 0.5W. Estes resistores devem ser instalados
apenas nas duas extremidades da rede.
5.5. A tabela abaixo indica as funções de cada ponto de conexão:
PONTO IDENTIFICAÇÃO DESCRIÇÃO Dimensões do cabo

1 VAC Alimentação principal. 0,5 ~ 1,5mm²

2 VAC Alimentação principal. 0,5 ~ 1,5mm²

4 B- Porta RS485 0,5mm²

5 A+ Porta RS485 0,5mm²

11 N Neutro 0,5 ~ 1,5mm²

12 VC Tensão fase C 0,5 ~ 1,5mm²

13 VB Tensão fase B 0,5 ~ 1,5mm²

14 VC Tensão fase A 0,5 ~ 1,5mm²

15 IC- Saída medição de corrente fase C 1,5 ~ 2,5mm²

16 IC+ Entrada medição de corrente fase C 1,5 ~ 2,5mm²

17 IB- Saída medição de corrente fase B 1,5 ~ 2,5mm²

18 IB+ Entrada medição de corrente fase B 1,5 ~ 2,5mm²

19 IA- Saída medição de corrente fase A 1,5 ~ 2,5mm²

20 IA+ Entrada medição de corrente fase A 1,5 ~ 2,5mm²

6. DESCRIÇÃO DOS PARÂMETROS
6.1. A tabela abaixo representa cada um dos parâmetros acessíveis aos operadores e integradores.
6.2. O gerenciamento da estrutura de parâmetros segue os seguintes critérios:
6.2.1. Linha 1. Exibe o Menu
6.2.2. Linha 2. Exibe a função
6.2.3. Linha 3. Exibe o parâmetro.
Primeira linha Segunda linha Terceira linha Descrição
MENU FUNÇÃO PARÂMETRO

0 ~ 9999 Para programar o medidor é necessário entrar

com a senha de fábrica 0001.

0 ~ 10 Escolha o mostrador (disp) inicial.

0000 faz a troca automática de telas.

1 ~ 15 Tempo de retroiluminação de tela.

0 = sempre ligado

Fim Pressione a tecla Enter nesta função para

apagar os dados totalizados de energia.

n.3.4 Define o tipo de ligação da rede:

n.3.3 3.4 = 3F+N / 3.3 = 3F

400V Define a faixa de tensão:

100V 400V ou 100V

5A / 1A Define a faixa de TC:

5A ou 1A

1 ~ 9999 Ajuste para transformador de potência.

Valor primário / valor secundário do TP.

1 ~ 9999 Ajuste para transformador de corrente.

Valor primário / valor secundário do TC.

1 ~ 247 Define o endereço ID da comunicação RS 485

ModBus.

9600 Define a velocidade da comunicação: 1200,

2400, 4800 ou 9600.

n. 8 1 Formato do protocolo:
o. 8 1 n.8.1 = No check/odd check, 8 bits, 1 bit stop

0 ~ 9999 Código atual

0 ~ 9999 Entre o código novo.

0 ~ 9999 Confirme o código novo.

 7. ACESSO VIA TECLADO E DISPLAY
7.1. Para ter acesso às configurações do MTE150, utilize a seguinte ordem:
7.2. Pressione , ao ser exibido a mensagem , selecione o código padrão 0001, e
pressione a tecla .
7.3. Ao ser apresentada a mensagem , alterne entre os comandos de primeira linha usando
as teclas , e confirme usando a tecla .

7.4. Escolher a tela inicial:

7.4.1. + + + 0000 ~ 0009.

7.5. Escolher tempo de retro iluminação de tela (em segundos):

7.5.1. + + + 0001 ~ 9999 ou 0000 fica ligado continuamente.

7.6. Apagar os acumuladores de energia.

7.6.1. + + + Yes/no exclui ou mantém os dados acumulados.

7.7. Para demais parâmetros e configurações seguir orientações da tabela anterior - 6.2.

8. TABELA MODBUS
8.1. Quando as instruções de comunicação são transmitidas do dispositivo mestre para o dispositivo
escravo.
8.2. O dispositivo escravo sempre que requisitado pelo com o código de endereço correspondente,
recebe as ordens de comunicação e responde a mensagem de acordo com o código funcional e
requisitos relacionados.
8.3. Após a verificação bem sucedida (sem erro), a operação correspondente será realizada e os
resultados, são devolvidos ao dispositivo mestre.
8.4. Em caso de erro no envio da mensagem, nenhuma resposta será retornada.
Endereço Parâmetro Descrição Tipo Descrição
Modbus
(decimal)
0 Code Senha Inteiro 0 ~ 9999
1 in. Pt Connection mode Inteiro 0 = 3F / 1 = 3F + N
2 PT Relação de TP Inteiro 1 ~ 9999
3 TC Relação de TC Inteiro 1 ~ 9999
4 Sn Endereço ID Inteiro 1 ~ 247
Baud Velocidade Com 0 = 1200 bps / 3= 9600 bps
5 Data Formato protocolo Inteiro 0 = n.8.1 / 1 = o.8.1 / 2 = e.8.1
6 Lcd.t Iluminação Inteiro 0 ~ 9999
7 Clr.E Excluir dados de energia Inteiro
57, 58 UA Tensão fase A Float V
59, 60 UB Tensão fase B Float V
61, 62 UC Tensão fase C Float V
63, 64 UAB Tensão linha AB Float V
65, 66 UBC Tensão linha BC Float V
67, 68 UCA Tensão linha CA Float V
69, 70 IA Corrente fase A Float A
71, 72 IB Corrente fase B Float A
73, 74 IC Corrente fase C Float A
75, 76 PA Potência ativa fase A Float KW
77, 78 PB Potência ativa fase B Float KW
79, 80 PC Potência ativa fase C Float KW
81, 82 PS Potência ativa total Float KW
83, 84 QA Energia reativa fase A Float Kvar
85, 86 QB Energia reativa fase B Float Kvar
87, 88 QC Energia reativa fase C Float Kvar
89, 90 QS Energia reativa total Float Kvar
91, 92 SA Energia Aparente fase A Float KVA
93, 94 SB Energia Aparente fase B Float KVA
95, 96 SC Energia Aparente fase C Float KVA
97, 98 SS Energia Aparente total Float KVA
99, 100 PFA Fator de potência fase A Float FP
101, 102 PFB Fator de potência fase B Float FP
103, 104 PFC Fator de potência fase C Float FP
105, 106 PFS Fator de potência total Float FP
107, 108 FR Frequência Float Hz

129, 130 WPP Energia ativa importada no primário Float KW

131, 132 WPN Energia ativa exportada no primário Float KW
133, 134 WQP Energia reativa importada no primário Float Kvar
135, 136 WQN Energia reativa exportada no primário Float Kvar
137, 138 EPP Energia ativa importada no secundário Float KW
139, 140 EPN Energia ativa exportada no secundário Float KW
141, 142 EQP Energia reativa importada no secundário Float Kvar
143, 144 EQN Energia reativa exportada no secundário Float Kvar

9. DIMENSIONAIS
9.1. Referências dimensionais do produto.

9.2. Recorte o painel, realizando uma abertura no formato quadrado 92x92mm, utilizando ferramental
adequado e técnico treinado para tal função, com os EPIs necessários.
9.3. Retire os conectores na traseira do produto e reinstale quando os cabos já estiverem
conectados.
 9.4. Para a correta fixação, encaixe o medidor - pela traseira - ao painel recortado.

9.5. Posicione os clipes, um em cada canto do medidor e deslize-os até que criem pressão,
mantendo o medidor fixo na porta do painel.

10. TERMOS DE GARANTIA

10.1. O MTE 450 é embalado de modo a proteger o equipamento contra possíveis danos durante o
transporte.
10.2. Ao recebê-lo, verifique se os itens encontram-se intactos. Caso algum item esteja visualmente
danificado, contacte imediatamente a MONTÊ pelos meios de comunicação indicados.
10.3. Este termo de garantia é válido somente no território brasileiro.
10.4. A MONTÊ garante seus produtos contra qualquer defeito de material ou processo de fabricação,
desde que, a critério de seus técnicos autorizados, se constate defeito em condições normais de
uso.
10.5. A reposição de peças defeituosas e execução dos serviços decorrentes desta garantia, somente
serão prestados nas localidades do território brasileiro por serviço autorizado.
10.6. As despesas de instalação, remoção, transporte, frete e seguro são de responsabilidade do
cliente.
10.7. Os produtos devem ser encaminhados com cópia da nota fiscal, identificando o cliente e a data
da emissão para a correta validação do período de garantia do produto.
10.8. O prazo de garantia oferecido pela MONTÊ, tem diferenciação por linha de produtos. Sendo
comum a todas as linhas, 1 (um) ano de garantia contados à partir da data da emissão da Nota
Fiscal de compra.
 10.9. A transferência do produto a terceiros não exclui a validade desta garantia.
10.10. São considerados limitantes de garantia:
10.10.1. Decurso dos prazos da garantia mencionados acima.
10.10.2. Ligação do instrumento à rede elétrica fora dos padrões especificados ou sujeita a
variações excessivas de tensão.
10.10.3. Mau uso e em desacordo com o manual de operação e normas técnicas.
10.10.4. Danos causados por agentes naturais (descarga atmosférica “raios”, enchente, maresia,
dentre outros) ou exposição excessiva ao calor.
10.10.5. Utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva,
poeira, acidez, locais com altas ou baixas temperaturas, etc.
10.10.6. Danos causados por acidentes.
10.10.7. Danos decorrentes do transporte ou embalagem inadequada, utilizados pelo cliente.
10.10.8. Apresentação de sinais de haver sido aberto, ajustado, consertado ou ter seu circuito
modificado por pessoa não autorizada pela MONTÊ.
10.10.9. Defeitos e danos causados pelo uso de software e/ou hardware não compatíveis com as
especificações dos produtos da MONTÊ.
10.10.10. Desgaste natural das peças.
10.10.11. No caso de perda da garantia por um dos motivos citados neste Termo, o reparo do
produto estará sujeito a orçamento prévio.
10.11. Limitações de responsabilidade:
10.11.1. Sob hipótese alguma a MONTÊ será responsável por quaisquer danos diretos ou
indiretos, inclusive lucros cessantes, especiais, incidentais ou consequenciais, seja com
base em contrato, ato lícito, prejuízo ou outra norma legal.
10.11.2. Os equipamentos enviados para a assistência técnica, ou substituição poderão ter seus
valores de configuração e dados restaurados aos valores de fábrica no processo de
reparo/atualização, sendo assim, o cliente deverá previamente providenciar o devido
registro ou download dos dados ou configurações, antes do envio do equipamento.
10.11.3. Não cabe à MONTÊ nenhuma responsabilidade relativa à perda ou roubo dos
equipamentos em trânsito.

11. SUPORTE
11.1. Suporte via e-mail: monte@monte.rs
11.2. Suporte telefônico: (51) 3062-0809
11.3. Suporte telefone móvel: (51) 992 416 970
11.4. Whatsapp: (51) 992 416 970
11.5. Site: www.monte.rs
11.6. Onde comprar? Av Bahia, 907, bairro são Geraldo, Porto Alegre, RS, CEP.: 90.240-551
11.7. Produzido por: Montê Tecnologia em Energia

12. CONTROLE DE REVISÕES

REVISÃO DATA AUTOR DESCRIÇÃO DA REVISÃO

Rev 00 03/10/2022 Franco Bortolotti Revisão inicial.
