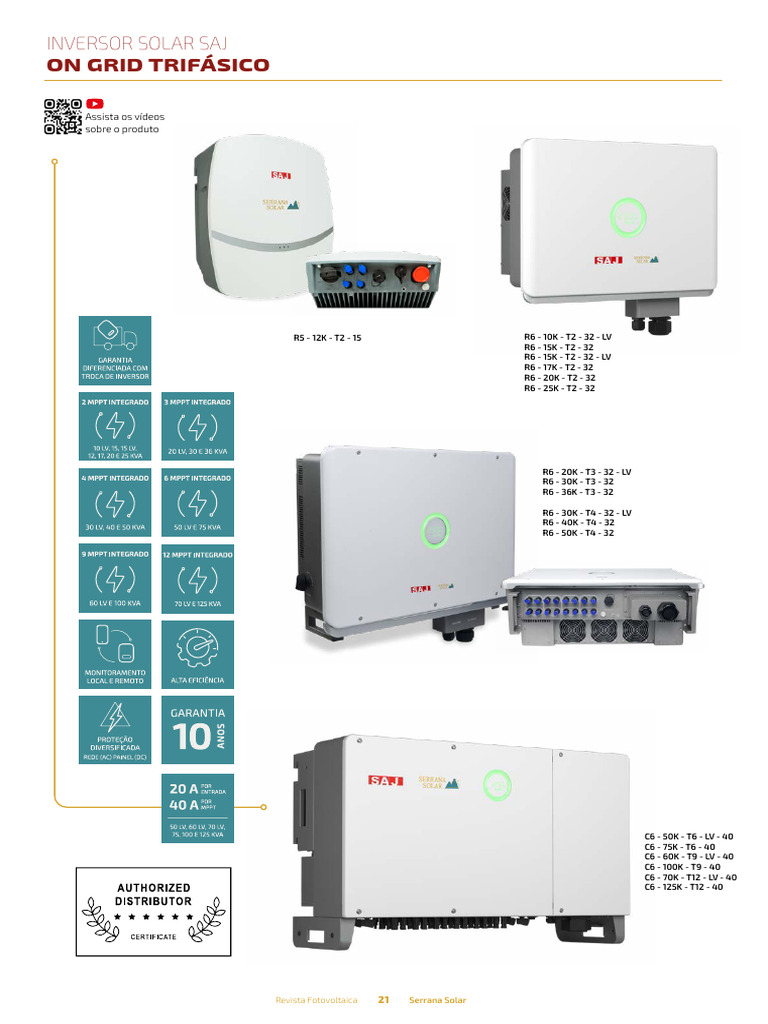

INVERSOR SOLAR SAJ

ON GRID TRIFÁSICO

Assista os vídeos
sobre o produto

R5 - 12K - T2 - 15 R6 - 10K - T2 - 32 - LV
R6 - 15K - T2 - 32
R6 - 15K - T2 - 32 - LV
R6 - 17K - T2 - 32
R6 - 20K - T2 - 32
R6 - 25K - T2 - 32

R6 - 20K - T3 - 32 - LV
R6 - 30K - T3 - 32
R6 - 36K - T3 - 32

R6 - 30K - T4 - 32 - LV
R6 - 40K - T4 - 32
R6 - 50K - T4 - 32

C6 - 50K - T6 - LV - 40
C6 - 75K - T6 - 40
C6 - 60K - T9 - LV - 40
C6 - 100K - T9 - 40
C6 - 70K - T12 - LV - 40
C6 - 125K - T12 - 40

Revista Fotovoltaica 21 Serrana Solar

 INVERSOR SOLAR SAJ Para mais
detalhes
acesse pelo
ON GRID TRIFÁSICO 380 V QR Code.

R6-15K- R6-17K- R6-20K- R6-25K- R6-30K- R6-36K- R6-40K- R6-50K- C6-75K- C6-100K- C6-125K-
R5-12K-T2-15
T2-32 T2-32 T2-32 T2-32 T3-32 T3-32 T4-32 T4-32 -T6-40 T9-40 T12-40
ENTRADA PAINEL FOTOVOLTAICO (DC)
Potência Máxima 18000 W 22500 W 25500 W 30000 W 37500 W 45000 W 54000 W 60000 W 75000 W 112500 W 150000 W 190000 W
Quantidade Máxima Painel 560W 30 38 44 52 64 78 94 104 128 198 260 330
Quantidade Máxima Painel 665W - 166 222 278
Tensão Máxima 1100 VDC 1000 VDC
Tensão Nominal 600 VDC
Tensão Mínima 150 VDC 180 VDC
Tensão de Operação MPPT em
160 ~ 950 VDC 180 ~ 1000 VDC
Potência Nominal
Corrente Máxima 2 x 15 A 2 x 32 A 3 x 32 A 4 x 32 A 6 x 40 A 9 x 40 A
12 x 40 A
Corrente Curto-Circuito 2 x 18 A 2 x 38,4 A 3x 38,4 A 4 x 38,4 A 6 x 50 A 9 x 50 A
12 x 50 A
Quantidade de MPPT 2 3 4 6 9
12
2/2/2/
2/2/2/
Número de Conexão para cada 2/2/2/ 2/2/2/
1/1 2/2 2/2/2 2/2/2/2 2/2/2/
MPPT 2/2/2 2/2/2/
2/2/2
2/2/2
Eficiência MPPT > 99,5% 99,9%
Padrão de Conector para Conexão MC4 (acompanha conector)
CONEXÃO REDE ELÉTRICA (AC)
Potência Nominal 12000 W 15000 W 17000 W 20000 W 25000 W 30000 W 36000 W 40000 W 50000 W 75000 W 100000 W 125000 W
Potência Máxima 12000 VA 16500 VA 18700 VA 22000 VA 27000 VA 33000 VA 39600 VA 44000 VA 50000 VA 82500 VA 110000 VA 125000 VA
Tensão Nominal 380 (FF) / 220 (FN) VAC
Variação 312 ~ 485 VAC
Configuração Trifásico (F+F+F+N+T)
Frequência Nominal • Variação 60 Hz + 5 Hz • 55 ~ 65Hz
3 x 17,4 A • 3 x 21,7 A • 3 x 24,6 A • 3 x 29 A • 3 x 36,2 A • 3 x 43,5 A • 3 x 52,2 A • 3 x 58 A • 3 x 72,5 A • 3 x 108,3 A • 3 x 144,3 A • 3 x 180,4 A •
Corrente Nominal • Máxima
3 x 18,2 A 3 x 25 A 3 x 28,3 A 3 x 33,3 A 3 x 41,7 A 3 x 50 A 3 x 60 A 3 x 66,7 A 3 x 75,8 A 3 x 119,1 A 3 x 158,8 A 3 x 180,4 A
Eficiência 98,6% 98,8%
THD (carga linear) < 2% <3%
Padrão de Conector para Conexão Conector AC Borneira
PROTEÇÃO
Sub e Sob Tensão / Sobre Corrente / Curto Circuito
Entrada Painel Fotovoltaico (DC)
Desligamento Manual Painel Fotovoltaico (DC Switch)
Anti-ilhamento (conforme Norma NBR IEC 62116) / Isolação Alta Frequência (sem transformador)
Curto-Circuito / Sobre Corrente / Sobre Carga
Conexão Rede Elétrica (AC)
Sub e Sob Tensão / Sub e Sob Frequência / Sequência de Fase / Desbalanceamento de Carga
Descarga de Capacitor / Surto de Tensão / Sobre Aquecimento
NORMAS ATENDIDAS

EN 62109-1/2,
EN 61000
6-1/2/3/4,
EN50438, C10/
EN 62109-1/2, EN 61000-6-2/4,
C11,
EN 50438, EN 50549, C10/11,
IEC 62116,
IEC62109-1/2, IEC61000-6-1/2/3/4, IEC61683, IEC60068-2, IEC62116, IEC61717, PEA/MEA, IEC 62116, IEC 61727, RD 1699,
IEC61727,
Certificados Internacionais RD 1699,
VDE0126-1-1/A1, CEI 0-21, VDE-AR-N 4105, AS/NZS4777.2, CQC NB/T 32004, G98/G99, RD 413, UNE 206006, UNE 206007, NTS,
C10/11, RD1669, UNE206006, UNE206007, EN50438, NBR 16149, NBR 16150 CEI 0-16, AS 4777.2, NBR 16149,
UNE 206006,
NBR 16150, VDE-AR-N 4105,
UNE 206007-1,
VDE 0126-1-1
CEI0-21, CEI0-16,-
G98,G99,
NBR 16149,
NBR 16150

INDICADORES VISUAIS
Geração Total (kWh) / Potência Atual (kW)
Display LCD
Tempo Reconexão / Informações de Erros
Display LCD Bastão Geração Diária e Total (kWh) / Configuração WiFi (WPS) / Informações de Erros
Tensão (VDC) / Corrente (A) / Potência (kW)
Tensão (VAC) / Corrente (A)
Aplicativo Celular
Potência Ativa (kW)
Frequência (Hz) / Geração Diária e Total (kWh)
INTERFACE
Monitoramento Remoto WiFi (incluso)
Aplicativo Celular (IOS / Android) Disponível para Download
Homologação ANATEL 05637-21-13841
CARACTERÍSTICAS FÍSICAS
177 x 418 x
Dimensão do Produto (P x L x A) 234 x 558 x 409 mm 240 x 659,4 x 473 mm 364 x 1045 x 660 mm
429 mm
Peso 19 kg 23,7 kg 34,5 kg 35,5 kg 36 kg 93 kg 98 kg
IP 66
Grau de Proteção • Instalação IP 65 (conforme IEC 60529) • Interna e Externa (conforme IEC 60529)
• Interna e Externa
Fixação Montagem de Parede (acompanha suporte de fixação)
AMBIENTE
Convecção
Ventilação Ventilação Inteligente
Natural
Temperatura - 40°C ~ 60°C - 30°C ~ 60°C
Umidade Relativa do Ar 0% ~ 100%
Ruído Audível < 29 dBA < 50 dBA < 60 dBA

Revista Fotovoltaica 22 Serrana Solar

 INVERSOR SOLAR SAJ Para mais
detalhes
acesse pelo
ON GRID TRIFÁSICO 220 V QR Code.

Assista os vídeos
sobre o produto
R6-10K-T2- R6-15K-T2- R6-20K-T3- R6-30K-T4- C6-50K-T6- C6-60K-T9- C6-70K-T12-
32-LV 32-LV 32-LV 32-LV LV-40 LV-40 LV-40
ENTRADA PAINEL FOTOVOLTAICO (DC)
Potência Máxima 15000 W 22500 W 30000 W 45000 W 75000 W 90000 W 105000W
Quantidade Máxima Painel 560W 25 38 52 78 128 160 184
Quantidade Máxima Painel 665W - 110 134 156
Tensão Máxima 1100 VDC 1000 VDC
Tensão Nominal 600 VDC
Tensão Mínima 180 VDC
Tensão de Operação MPPT em Potência Nominal 180 ~ 1000 VDC
Corrente Máxima 2 x 32 A 3 x 32 A 4 x 32 A 6 x 40 A 9 x 40 A 12 x 40 A
Corrente Curto-Circuito 2 x 38,4 A 3 x 38,4 A 4 x 38,4 A 6 x 50 A 9 x 50 A 12 x 50 A
Quantidade de MPPT 2 3 4 6 9 12
2/2/2/2/
2/2/2/2/ 2/2/2/2/
Número de Conexão para cada MPPT 2/2 2/2/2 2/2/2/2 2/2/2/2/
2/2 2/2/2/2/2
2/2/2 /2
Eficiência MPPT 99,9%
Padrão de Conector para Conexão MC4 (acompanha conector)
CONEXÃO REDE ELÉTRICA (AC)
Potência Nominal 10000 W 15000 W 20000 W 30000 W 50000 W 60000 W 70000 W
Potência Máxima 11000 VA 15000 VA 22000 VA 30000 VA 55000 VA 60000 VA 70000 VA
Tensão Nominal • Variação 220 (FF) / 127 (FN) VAC • 180 ~ 280 VAC
Configuração Trifásico (F+F+F+N+T)
Frequência Nominal • Variação 60 Hz • 55 Hz ~ 65 Hz 60 Hz ± 5 Hz • 55 Hz ~ 65 Hz
3 x 26,2 A • 3 x 39,4 A • 3 x 52,5 A • 3 x 78,7 A • 3 x 131,2 A • 3 x 157,5 A • 3 x 183,7 A •
Corrente Nominal • Máxima
3 x 28,9 A 3 x 39,4 A 3 x 57,7 A 3 x 78,7 A 3 x 144,3 A 3 x 157,5 A 3 x 183,7 A
Eficiência 98,8 %
THD (carga linear) < 3%
Padrão de Conector para Conexão Borneira
PROTEÇÃO
Sub e Sob Tensão / Sobre Corrente / Curto Circuito
Entrada Painel Fotovoltaico (DC)
Desligamento Manual Painel Fotovoltaico (DC Switch)
Anti-ilhamento (conforme Norma NBR IEC 62116) / Isolação Alta Frequência (sem transformador)
Curto Circuito / Sobre Corrente / Sobre Carga
Conexão Rede Elétrica (AC)
Sub e Sob Tensão / Sub e Sob Frequência / Sequência de Fase / Desbalanceamento de Carga
Descarga de Capacitor / Surto de Tensão / Sobre Aquecimento
NORMAS ATENDIDAS
IEC62109-1/2, IEC61000-6-1/2/3/4, IEC61683, IEC60068-2,
IEC62116, IEC61717, PEA/MEA, VDE0126-1-1/A1, CEI 0-21, VDE-AR-N
Certificações Internacionais 4105, AS/NZS4777.2, IEC/EN62109-1/2, EN61000-6-1/2/3/4
CQC NB/T 32004, G98/G99, C10/11, RD1669, UNE206006,
UNE206007, EN50438, NBR 16149, NBR 16150
INDICADORES VISUAIS
Geração Total (kWh) / Potência Atual (kW)
Display LCD
Tempo Reconexão / Informações de Erros
Display LCD Bastão Geração Diária e Total (kWh) / Configuração WiFi (WPS) / Informações de Erros
Tensão (VDC) / Corrente (A) / Potência (kW)
Tensão (VAC) / Corrente (A)
Aplicativo Celular
Potência Ativa (kW)
Frequência (Hz) / Geração Diária e Total (kWh)
INTERFACE
Monitoramento Remoto WiFi (incluso)
Aplicativo Celular (IOS / Android) Disponível para Download
Homologação ANATEL 05637-21-13841
CARACTERÍSTICAS FÍSICAS
Dimensão do Produto (P x L x A) 234 x 558 x 409 mm 240 x 659,4 x 473 mm 364 x 1045 x 660 mm
Peso 23,7 kg 34,5 kg 36 kg 93 kg 98 kg
IP 66 (conforme IEC 60529)
Grau de Proteção • Instalação IP 65 (conforme IEC 60529) • Interna e Externa
• Interna e Externa
Fixação Montagem de Parede (acompanha suporte de fixação)
AMBIENTE
Ventilação • Temperatura Ventilação Inteligente • - 40°C ~ 60°C Ventilação Inteligente • - 30°C ~ 60°C
Umidade Relativa do Ar 0% ~ 100%
Ruído Audível < 50 dBA < 60 dBA

Revista Fotovoltaica 23 Serrana Solar

 Para mais
INVERSOR SOLAR SAJ detalhes
acesse pelo
ON GRID MONOFÁSICO QR Code.

Assista os vídeos
sobre o produto

R5 - 4K - S2 - 15 R5 - 8K - S2 - 15
R5 - 6K - S2 - 15
R5 - 3K - S1 - 15
R5-3K-S1-15 R5-4K-S2-15 R5-6K-S2-15 R5-8K-S2-15
ENTRADA PAINEL FOTOVOLTAICO (DC)
Potência Máxima 4500 W 6000W 9000 W 12000 W
Quantidade Máxima Painel 560W 8 10 16 21
Tensão Máxima 500 VDC 600 VDC
Tensão Nominal 360 VDC
Tensão Mínima 40 VDC 80 VDC
Tensão de Operação MPPT em Potência Nominal 50 a 450 VDC 90 a 550 VDC
Corrente Máxima 15 A 15 A / 15 A 30 A / 15 A
Corrente Curto-Circuito 18 A 18 A / 18 A 36 A / 18 A
Quantidade de MPPT 1 2
Número de Conexão para cada MPPT 1 1/1 2/1
Eficiência MPPT 99,9%
Padrão de Conector para Conexão MC4 (acompanha conector)
CONEXÃO REDE ELÉTRICA (AC)
Potência Nominal 3000 W 4000 W 6000 W 8000 W
Potência Máxima 3300 VA 4400 VA 6000 VA 8000 VA
Tensão Nominal • Variação 220 / 230 / 240 VAC • 180 ~ 280 VAC
Configuração Monofásico (F+N+T) ou Bifásico (F+F+T)
Frequência Nominal • Variação 60 Hz • 55 Hz ~ 65 Hz
Corrente Nominal • Máxima 13,1 A • 15 A 17,4 A • 19,2 A 26,1 A • 26,1 A 34,8 A • 34,8 A
Eficiência 97,8 % 98 % 98,2 % 98,3 %
THD (carga linear) < 2%
Padrão de Conector para Conexão Conector AC Borneira
PROTEÇÃO
Sub e Sob Tensão / Sobre Carga
Entrada Painel Fotovoltaico (DC)
Desligamento Manual Painel Fotovoltaico (DC Switch)
Anti-ilhamento Conforme Norma NBR IEC 62116 / Isolação Alta Frequência (sem transformador)
Curto-Circuito / Sobre Corrente / Sobre Carga
Conexão Rede Elétrica (AC)
Sub e Sob Tensão (classe II para DC e III para AC conforme IEC 62109-1)
Sub e Sob Frequência / Surto de Tensão / Sobre Aquecimento
NORMAS ATENDIDAS
Certificado INMETRO 007816/2021 007818/2021 007820/2021 007822/2021
IEC61000-6-1/2/3/4, IEC62109-1/2, IEC62116, IEC61727, RD1699, UNE 206006, NBR 16150,
Certificações e Validações
VDE-AR-N 4105, CEI 0-21, C10/C11, EN50438, UNE206007, AS4777.2, NBR 16149
INDICADORES VISUAIS
Luz Verde • Luz Vermelha Operação Normal • Operação Anormal
Display LED
Luz Azul Operação Normal Comunicação
Display LCD Bastão Geração Diária e Total (kWh) / Configuração WiFi (WPS) / Informações de Erros
Painel Fotovoltaico (DC) Tensão (VDC) / Corrente (A) / Potência (kW)
Aplicativo Celular Tensão (VAC) / Corrente (A) / Frequência (Hz)
Conexão Rede Elétrica (AC)
Potência Ativa (kW) / Geração Diária e Total (kWh)
INTERFACE
Monitoramento Remoto WiFi (incluso)
Aplicativo Celular (IOS / Android) Disponível para Download
Homologação ANATEL 05637-21-13841
CARACTERÍSTICAS FÍSICAS
Dimensão do Produto (P x L x A) 142 x 289 x 302 mm 143 x 367 x 389 mm 177 x 418 x 429 mm
Peso 7,5 kg 12,2 kg 18 kg
Grau de Proteção • Instalação IP 65 (conforme IEC 60529) • Interna e Externa
Fixação Montagem de Parede (acompanha suporte de fixação)
AMBIENTE
Ventilação • Temperatura Convecção Natural • - 40°C ~ 60°C
Umidade Relativa do Ar • Ruído Audível 0% ~ 100% • < 25 dBA
