Usando Multímetro Em
Guitarras
Multímetro: Captadores
A resistência é medida em ohms. 1000 ohms: 1 Kohm. Coloque o seletor na posição da
foto e faça o contato das agulhas ("sondas" preta e vermelha) com os dois fios dos
captadores. A ordem não é importante. Qualquer agulha em qualquer fio. A resistência
dos captadores pode ser medida nos terminais dos fios de cobre, nos fios de ligação do
captador ou, se o captador já estiver instalado, através do jack do cabo (qto mais curto o
cabo, melhor). Veja:

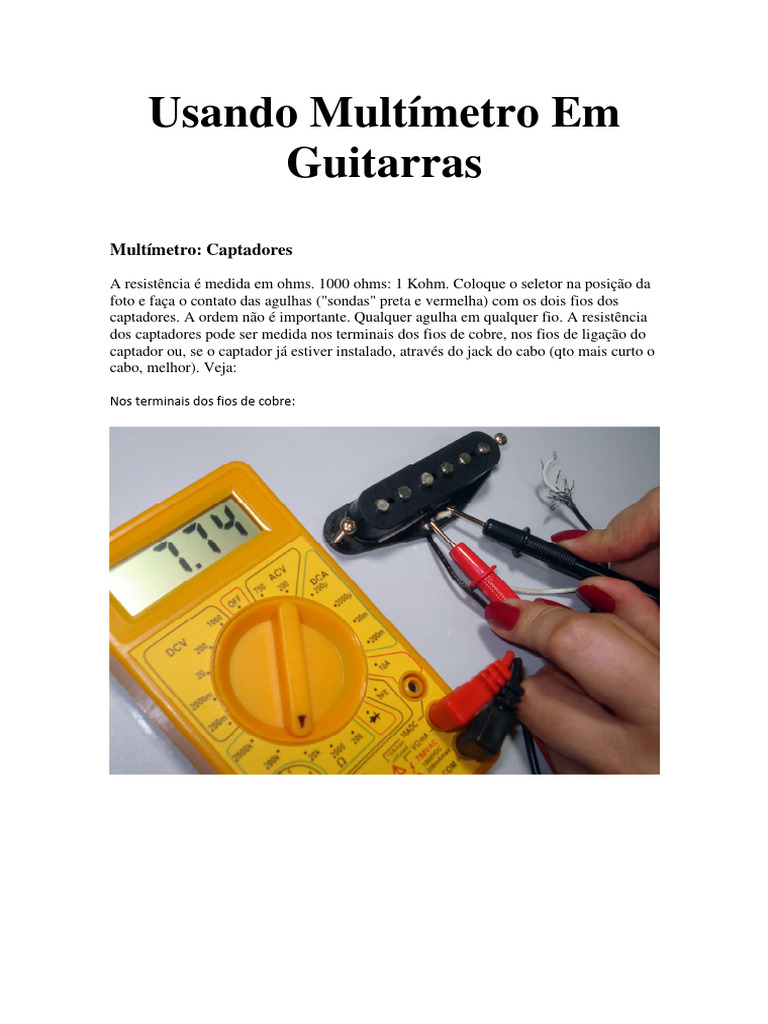

Nos terminais dos fios de cobre:
Nos fios de ligação do captador:
No jack do cabo:
Obs: Quanto mais fio é colocado entre o captador e o ponto de medição, menor é o valor
obtido (o fio aumenta a capacitância, diminuindo a saída). Esse é um captador da ponte de
uma Fender Strat 97. A saída inicial é 7,74K. Instalado e com um cabo de mais de 4 metros,
por exemplo, com certeza o sinal que chega no amp é menor. Imagine com uma pedaleira
enorme no meio.
Obs2: Esse multímetro não é perfeito, uma pequena variação pode ocorrer, até devida ao
toque dos dedos. Mas dá prá ter uma idéia bem aproximada dos valores.
Multímetro: Potenciômetros
Prá testar os potenciômetros, eles necessariamente têm que estar com os contatos livres.
Não dá prá testá-los conectados.
Coloque o seletor na posição da foto e as agulhas (qualquer ordem) no terminal do
centro e num de fora (qualquer um). Se o pot é de 250K (como o da foto), deves ler no
multímetro o valor anunciado (mais ou menos 10%). Se o pot for linear, ao girar o
cursor para o meio, devemos ler a metade (125). Totalmente fechado, o valor deve ser
"zero".
Já medi pots supostamente de 500k com 700k - quanto maior o valor do potenciômetro,
mais agudo é liberado do captador. Captadores de natureza aguda, como os single coil,
geralmente usam pots de 250K. Já os humbuckers, que têm menos agudos, se
beneficiam de pots de 500K. Captadores de muita saída (quanto mais fio enrolado,
maior a saída e diminuição dos agudos) geralmente requerem pots de 1Mega (1000K).
Fotos - Potenciômetro de 250K:
Volume no "10":
Volume perto do "5":
Volume no "Zero":
