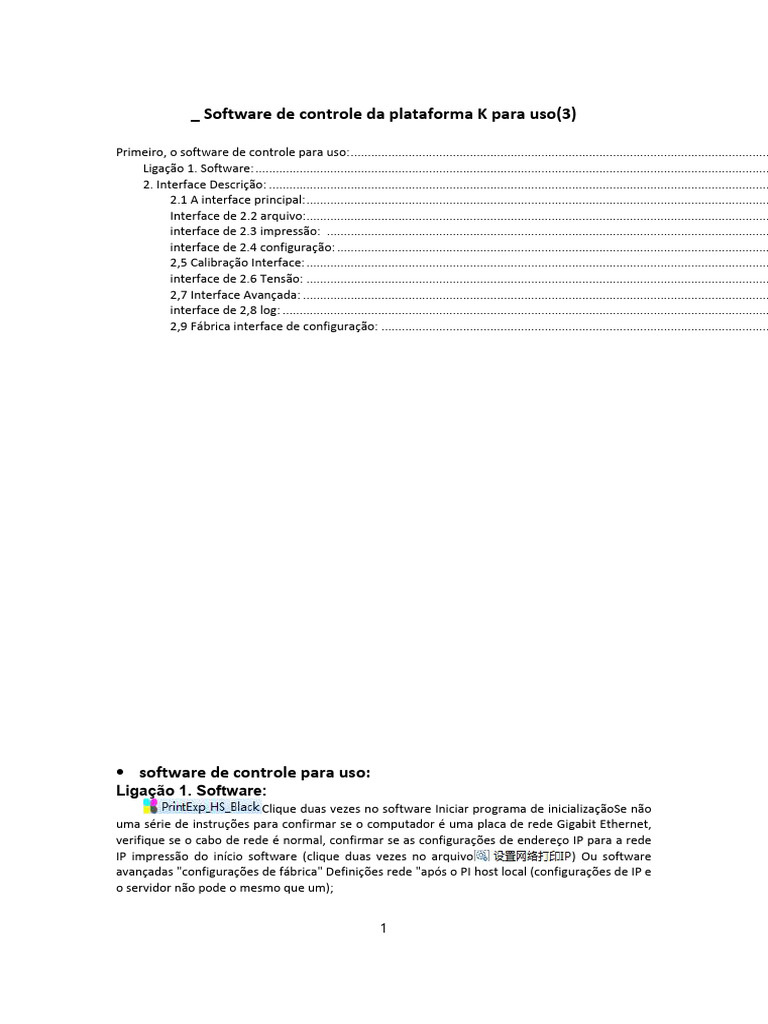

_ Software de controle da plataforma K para uso(3)

Primeiro, o software de controle para uso:...........................................................................................................................

Ligação 1. Software:.......................................................................................................................................................
2. Interface Descrição: ...................................................................................................................................................
2.1 A interface principal:........................................................................................................................................
Interface de 2.2 arquivo:........................................................................................................................................
interface de 2.3 impressão: ..................................................................................................................................
interface de 2.4 configuração: ...............................................................................................................................
2,5 Calibração Interface: ........................................................................................................................................
interface de 2.6 Tensão: ........................................................................................................................................
2,7 Interface Avançada: .........................................................................................................................................
interface de 2,8 log: ...............................................................................................................................................
2,9 Fábrica interface de configuração: ..................................................................................................................

⦁ software de controle para uso:

Ligação 1. Software:
Clique duas vezes no software Iniciar programa de inicializaçãoSe não
uma série de instruções para confirmar se o computador é uma placa de rede Gigabit Ethernet,
verifique se o cabo de rede é normal, confirmar se as configurações de endereço IP para a rede
IP impressão do início software (clique duas vezes no arquivo ) Ou software
avançadas "configurações de fábrica" Definições rede "após o PI host local (configurações de IP e
o servidor não pode o mesmo que um);

1
2. Interface Descrição:
2.1 A interface principal:

ícone 2.1.1 Logo Pode ser definido no diretório software \ resAll \ res_HS_Black \
configurações de pasta Logo (o nome do arquivo Logo.png, tamanho consistência de cor);

2.1.2 coluna Interface

2.1.3 Barra de Ferramentas

(Posição do rato designada exibe diferentes teclas de função barra de ferramentas), Ctrl +
teclado teclas de atalho do teclado para controlar o movimento do veículo;

Bar 2.1.4 Estado

Interface de 2.2 arquivo:

Selecionar o caminho de arquivo para impressão, visualização de arquivos e impressão

propriedades básicas, certo pode apresentar operação (atualizar o diretório, re-visualização,
apagar arquivos, impressão imediatamente, adicione a impressão, Open Directory), clique duas
vezes no arquivo para adicionar impressão;

interface de 2.3 impressão:

2
 Exibe o arquivo de impressão atual, configuração do modo de impressão, a informação
básica do arquivo de impressão e visualização de impressão;

Adicionar 2.3.1 Imprimir lista de tarefas, o arquivo de interface de arquivo para a lista de
trabalhos de impressão,-operação direito pode ser feita a lista de arquivos, clique duas vezes no
arquivo para abrir a tarefa arquivo de propriedades, defina a função de impressão precisa, tais
como várias cópias, e repita a impressão, a área de impressão, e mais dobrar a impressão, a
barra e o contexto pode apresentar uma operação de impressão;

2.3.2 Imprimir lista de histórico arquivo de lista de tarefa de tarefas para completar o arquivo de
impressão para eliminar lista de histórico de tarefas, clique com o botão direito no arquivo e
pode ser adicionado à lista de trabalhos de impressão;

3
interface de 2.4 configuração:

Definir as funções básicas de impressão, os parâmetros precisam ser salvos conjunto de

parâmetros.

2,5 Calibração Interface:

4
 A definição de parâmetros de calibração, a função de calibração, em que a cabeça
detectado na barra de ferramentas, os parâmetros de calibração de ajuste gráfico de calibração
de impressão precisa para guardar os parâmetros diferentes, bocais juntos, forma de onda, o
material, uma precisão de impressão lateral, os valores de calibração da velocidade de
impressão é armazenada separadamente, usando é necessário em primeiro lugar calibrado
antes de, após a comutação diferentes combinações de bocais, a forma de onda, o material, a
precisão de impressão lateral após a velocidade de impressão pode ser calibrados antes de
parâmetros de entrega;

interface de 2.6 Tensão:

5
 Deslocamento de tensão podem ser fornecidos e a temperatura de aquecimento, defina os
parâmetros precisa clicar definir, de atualização pode atualizar estado

Uma cabeça de suporte regulador placa 4, e é automaticamente compensada regulador de

tensão, de acordo com a etiqueta abaixo da cabeça das diferentes voltagens mostradas:

1) tensão de base (somente leitura) é a cabeça de um rótulo tensão

2) tensão de referência (somente leitura) é a média de uma onda de tensão de referência
definida (padrão 19V)
3, a tensão de deslocamento (read-write) Surge forma de onda para cada conjunto de colunas
(padrão 0, o factor de forma de onda de onda de 0,5, como um regulador do canal real definida
1 1 * 0.5 = 0,5V)

Marcações como um CH1 tensão Chuveiro de: 18,5, CH1: 19,0, CH1: 19,5, CH1: 20,0; em
seguida, a tensão de referência irá ler a etiqueta e a tensão de referência de valor de diferença
de tensão CH1: -0,5, CH1: 0, CH1: 0,5 , CH1: 1,0 cada coluna vai regulando automaticamente
coeficiente de compensação de acordo com o regulador;
Deslocamento regulador de tensão é definida de acordo com a situação real, da mesma cor que
dois impresso menos do que uma distância de pixel; caso encamisado não pode ser calibrada
com a calibração pode ser ajustado de forma adequada por uma tensão que faz com que os dois
6
sobrepostos

2,7 Interface Avançada:

configuração de fábrica, uma senha para o modo de instalação do motor, Ctrl + F12
fabricantes modo de comutação, consulte definir o .docx "a senha senha documento"

7
 informações sobre a versão, consulte as informações da versão atual pode ser atualizado
programa on-line

interface de 2,8 log:

Clique no botão inferior direito para entrar na interface de log, você pode
visualizar o registro atual, o registro pode operar direita

8
2,9 Fábrica interface de configuração:
2.9.1 Modo Engineer (requer um dongle para entrar, criada no âmbito do modo de engenheiro
não é recomendado para modificar, para exportar os parâmetros de configuração de firmware e
firmware no modo de backup antes de engenheiros modificado)
1) Configuração funcional
Verificando função de arranque selecção função relacionada, para selecionar um arquivo de
onda configurado para selecionar diferentes formas de onda, clique em Aplicar vigor, arquivos
de onda redefinir alternar entre diferentes parâmetros de forma de onda, tensão de
temperatura de interface terá de ser redefinido tensão;

1) configuração do motor
parâmetros configuráveis, desportos automóveis testes de motor diferente;

9
1) Configuração raster
interfaces de ligação fornecido grelha, e a grelha é fornecida e a polaridade da região de rubor

1) Configuração IO
Fora do sinal de tinta e a ligação de selecção de sinal de entrada

10
1) modo de impressão
precisão de impressão diferente de configuração, configuração modo de impressão, em que a
configuração atributos cor número 0 indica que nenhum número prn determinação de cores,
tais como Ricoh comprimido impresso como 4 cores, 4 cores mais branco, 4 cor mais branco
mais o verniz como PRN ser o número de cores diferentes pode ser impressa;

11
1) parâmetro de velocidade
paretro de velocidade físico-química é a frequência máxima da forma de onda tem sido
reconhecida, e em que a relação de impressão a jacto de frequência como a velocidade de
impressão:
velocidade de impressão físico-química = frequência / precisão da impressão lateral, 25,4 *
A frequência máxima de impressão de jacto de 17.000, exactidão a impressão de lateral 360, em
seguida, a velocidade de impressão máxima de 17000/360 * 25,4 = 1199,44 milímetros / s

1) seleção de bicos
Sem função Use

1) Register
Leia valores de registro

12
2.9.2 Modo de Fabricantes (Ctrl + F12 para entrar no modo de firmware padrão fábrica,
parâmetros configurados de fábrica derivado ou guardar os parâmetros para os parâmetros de
fábrica)
1) Motor "de inicialização de inicialização
acção inicialização tenha sido configurado, o interface pode ser modificado e os parâmetros de
inicialização salvar a acção motora

13
Motor "de motor X
X parâmetros do motor, a relação de transmissão do motor para ser calibrado depois de
inicialização, em seguida, os parâmetros de acidente vascular cerebral, o conjunto de
parâmetros de movimento, em que a velocidade de impressão é um de cem por cento pela
máxima de impressão de jacto de frequência para confirmar a velocidade de impressão, o
posicionamento quadriculação e pulso segmentação localizar

Motor "de motor Y

definição de parâmetros do motor Y, definindo a relação de transmissão de acordo com a
calibragem, um passo de calibração, a calibração específico, em seguida, os parâmetros de
acidente vascular cerebral, os parâmetros de movimento, visando o posicionamento de pulso, a
roda de código de posicionamento (Escrever uso) e o batente de posicionamento, em que a
posição do impulso Y especificado posições imprimir o lado branco, não precisa bater a parada
de volta para localizar o reset;

14
Motor "Motor Z
definição de parâmetros do motor Z, definindo a relação de transmissão de acordo com a
calibração, em seguida, os parâmetros de acidente vascular cerebral, os parâmetros de
movimento;

1) combinação de bico

15
Pode seleccionar diferentes combinações de bocais, a configuração actualmente sendo apenas
dois colinear dispostos, 6 normal de impressão a cores de 4 cores, o suporte de impressão de
tinta branca, suporta o modo de canal duplo a impressão de tinta branca (contendo configuração
WPF), o suporte de impressão de verniz;

1) modo de impressão
Após o modo de impressão para imprimir os fabricantes de modo modo de engenheiro
configuração feathering parâmetro de modo está definido, e se deve esperar por um pisar
parado (o padrão não está ligada, de acordo com a configuração a possibilidade de abrir o caso
de impressão)

16
1) cromatografia de referência
Prendendo a configuração do parâmetro de referência está já a grade de referência de
verificação física máxima é fornecida, as tiras de grelha como modelos para o 180dpi, 720 dpi,
em seguida, o valor máximo da grelha de cobertura, em seguida, a cabeça Ricoh 5
correspondendo a quatro bocal é 0,16,336 encamisado 352

17
1) lâmpada UV
A parâmetros de controlo da lâmpada de UV, quer para permitir a impressão da lâmpada de UV
e o padrão de luz de irradiação UV

1) tinta
Parâmetro conjunto de tintas de agitação e de circulação de tinta branca

18
1) limpeza automática
Limpeza modo de limpeza rubor, definir o número de passar a origem será nivelar
automaticamente para imprimir, os parâmetros correspondentes para a impressão a jato de
flash;

19
1) rubor automática

Rubor os parâmetros de configuração automática, A barra de ferramentas interface

principal abrir automaticamente a Flushing Flushing a definição do parâmetro correspondente,

Fabricantes modo clique barra de ferramentas correspondente a Flushing Flushing

Manual, rubor plataforma móvel manualmente para testes;

1) máquina rodando
Correndo parâmetros da máquina, execute o processo de reinicialização da máquina para de
funcionar máquina é inválido, é necessário para executar a máquina X efetivo processo pára de
correr máquina, a máquina começa a correr não pode ser conectado ao computador máquina de
corrida;

20
1) o papel
Antes de configurar o modo de alimentação de papel de impressão / traseiro; / modo de
alimentação de papel de impressão pré pós Passe Número, a impressão inversa;
Passe alguns não ir antes modo de impressão / papel depois de este modo de utilização da
Plataforma aumento, mas antes de imprimir / post seria afetado padrões modo Pass-precisão
para o modo de alimentação de papel normal;

21
1) outro
XY lado branco definição, a densidade configuração da precisão configuração raster cor, a
seleção de forma de onda padrão offset, enquanto a percentagem da tarefa começar a jogar
bordas afiadas dispostas virou função hidratante;
Em que a hidratação aberto, hidratando barra de ferramentas de interface principal irá
mudar a operação do botão, por sua vez, acção hidratante, vai altura alta altitude medida do
eixo Z "X máxima posição de curso X move-se para" do eixo Z para uma posição limite mais baixa
do eixo Z; libertando acção de humidade Z-Z eixo sobe altímetro subida "X é reposta para a
origem" do eixo Z é reposta para a origem; e software de desligar de humidade, a humidade é
libertado para abrir o software

2.9.3 Modo instalada (na fábrica parâmetros do modo configurado para salvar as boas
configurações de fábrica de firmware, restaurar a fábrica instalada ao configurar erro de
parâmetro mode)
modelo instalado apenas as seguintes configurações:

22
