ELETRÔNICA

www.ctaeletronica.com.br M3-39
TOTAL
TEMPO TOTAL APLICADO: ____h____m PONTOS TURMA

Nome:______________________________Data: ___/___Hora: ___h___m às ___h___m

SAÍDA
Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica.

+Vcc
R3 MODULADA
PORTADORA
(OSCILADOR) L3
C3
R1
RF
C2
L1
AM
T1
C

R2

L2

+Vcc
T2
R4 R7 SINAL DE AUDIO

C4
R6
R5 AF

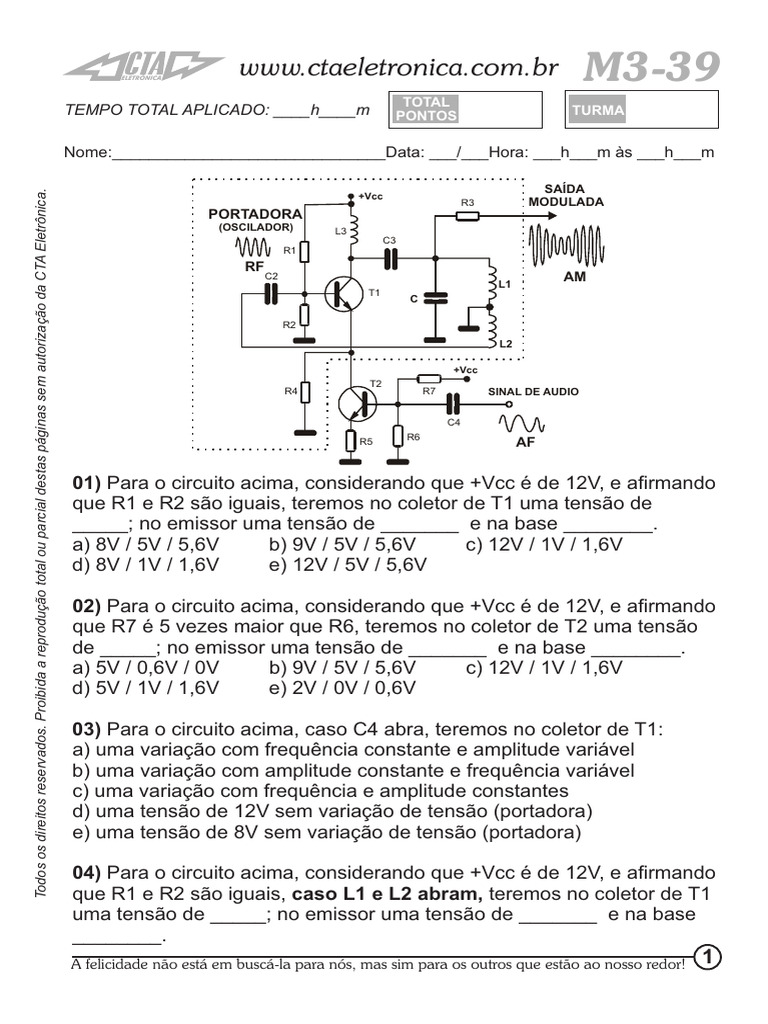

01) Para o circuito acima, considerando que +Vcc é de 12V, e afirmando

que R1 e R2 são iguais, teremos no coletor de T1 uma tensão de
_____; no emissor uma tensão de _______ e na base ________.
a) 8V / 5V / 5,6V b) 9V / 5V / 5,6V c) 12V / 1V / 1,6V
d) 8V / 1V / 1,6V e) 12V / 5V / 5,6V<<<

02) Para o circuito acima, considerando que +Vcc é de 12V, e afirmando

que R7 é 5 vezes maior que R6, teremos no coletor de T2 uma tensão
de _____; no emissor uma tensão de _______ e na base ________.
a) 5V / 0,6V / 0V b) 9V / 5V / 5,6V c) 12V / 1V / 1,6V
d) 5V / 1V / 1,6V<<< e) 2V / 0V / 0,6V

03) Para o circuito acima, caso C4 abra, teremos no coletor de T1:

a) uma variação com frequência constante e amplitude variável
b) uma variação com amplitude constante e frequência variável
c) uma variação com frequência e amplitude constantes<<<
d) uma tensão de 12V sem variação de tensão (portadora)
e) uma tensão de 8V sem variação de tensão (portadora)

04) Para o circuito acima, considerando que +Vcc é de 12V, e afirmando

que R1 e R2 são iguais, caso L1 e L2 abram, teremos no coletor de T1
uma tensão de _____; no emissor uma tensão de _______ e na base
________.
A felicidade não está em buscá-la para nós, mas sim para os outros que estão ao nosso redor! 1
 ELETRÔNICA
ELETRÔNICA
www.ctaeletronica.com.br M3-39
a) 8V / 5V / 5,6V b) 12V / 5V / 5,6V<<< c) 12V / 1V / 1,6V
d) 8V / 1V / 1,6V e) 9V / 5V / 5,6V

05) Para o circuito anterior, caso L1/L2 abram, teremos no coletor de T1:
a) uma variação com frequência constante e amplitude variável

Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica
b) uma tensão de 12V sem variação de tensão (portadora)<<<
c) uma variação com frequência e amplitude constantes
d) uma variação com amplitude variável e frequência constante
e) uma tensão de 8V sem variação de tensão (portadora)

06) Para o circuito anterior, caso C2 entre em curto, teremos no emissor

de T1:
a) uma tensão de 0V sem variação de tensão (portadora)<<<
b) uma tensão de 5V sem variação de tensão (portadora)
c) uma variação com frequência e amplitude constantes
d) uma variação com amplitude variável e frequência constante
e) uma variação com frequência constante e amplitude variável

07) Para o circuito anterior, se a frequência de trabalho do oscilador cair

muito, por algum motivo, podemos dizer que o indutor L3 se comportará:
a) como um circuito aberto
b) como um filtro passa-baixa
c) como um filtro passa-alta
d) como um curto<<<
e) como um BPF

08) Para o circuito anterior, se a tensão encontrada no emissor de T1 for

de 5,5V, podemos afirmar que:
a) T1 está em curto coletor emissor
b) T1 está aberto entre base e emissor
c) o emissor está desconectado de R4 e T2<<<
d) T2 está em curto
e) R1 está alterado

09) Para o circuito anterior, caso R4 abra, teremos no coletor de T1:

a) uma variação com frequência variável e amplitude constante
b) uma tensão de 8V sem variação de tensão (portadora)
c) uma variação com frequência e amplitude constantes
d) uma tensão de 12V sem variação de tensão (portadora)
e) uma variação com amplitude variável e frequência constante<<<

2 O perdão não é algo que se dá a outra pessoa, mas a si mesmo! Permita ao outro saber que você perdoou!
 ELETRÔNICA
www.ctaeletronica.com.br M3-39
CRUZADAS ELETRÔNICAS
Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica

10 18
HORIZONTAIS:
19 10) Transistor formado por duas
camadas P e uma camada N.
16 11
a) NPN b) PNP c) PNPN
d) NPNP e) diodo
11) O transistor varia sua
resistência entre (?) emissor de
15 12 acordo com a corrente de base
emissor.
a) Dreno b) Gate c) source
d) base e) coletor
13
12) Transistor formado por duas
17 camadas N e uma camada P.
a) NPN b) PNP c) PNPN
14 d) NPNP e) diodo
13) A relação que temos entre as
correntes base-emissor com a
corrente coletor-emissor.
a) polarização b) corte c) ganho
d) saturação e) chave aberta
14) Estado do transistor quando polarizado entre base e emissor e com resistência
próxima de 0W entre coletor e emissor.
a) saturado b) cortado c) aberto d) em curto e) rompido

VERTICAIS:
15) Para saturar o transistor precisa de uma polarização entre base e (?).
a) Dreno b) emissor c) source d) base e) coletor
16) Componente chamado de (?) bipolar (TBJ) constituído de semicondutores como no
caso dos diodos
a) SCR b) IGBT c) diodo d) transistor e) indutor
17) O transistor tem 3 terminais: (?), emissor e coletor.
a) Dreno b) Gate c) source d) base e) gate 2
18) Um transistor só pode saturar quando estiver (?) entre base e emissor.
a) saturado b) cortado c) aberto d) com curto e) polarizado
19) Se o transistor estiver sem polarização entre base-emissor, deverá estar (?)
a) saturado b) cortado c) aberto d) com curto e) polarizado

Fomos chamados para FAZER diferença e não CRIAR diferenças!!! 3

 ELETRÔNICA
www.ctaeletronica.com.br M3-39
Localize os componentes defeituosos, apenas pelas tensões indicadas nos círculos:
IN 30V a 45V

C122 R108
1mF/63V
R130
1,5kW R109 D A C120 C121
4,7kW
M 47kW
K R110
Q107
BC546B
2200mF 10nF
C110
R119 E 3,9kW C 63V

Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica
1mF/63V
82kW

R120
J R111
Q104
Q101
C108 BC548 R103
1kW R114 C103 47kW 4,7W TIP31
470pF
560W 47mF/25V R101
VOLUME R112 R107
C125 2k2W 220W 0,47W/2W
P101
10kW
C109
220pF
R116
820W
22pF H
R115

C107 L 47kW C105

22pF
B
Q106
10mF/25V BC556B Q102
Q103 TIP31

R125
G BC556B
C101
Q105 R104
390W R131 470mF/40V
R121
1,5kW
R124
33kW
R118
10kW
15kW
R117 I
BC546B F 4,7W

C106 R105 R102

C111 12kW C104
4,7mF/40V R113 220W 0,47W/2W
C112 C114 47mF/25V 220mF/16V
220W
330F 27nF
P103
10kW
R123 P104 20) C105 com fuga
10kW
220W 21) C106 com fuga
C113
1mF/63V
C115
100nF
22) R119 aberto
R122 R126
390W 150W 23) Q103 CB fuga AF1
CONTROLE DE R106 C102
GRAVE E AGUDO 24) Q106 BE aberta 4,7W/0,5W 47nF
OPCIONAL
25) R119 aberto
26) Q106 CB fuga
A B C D E F G H I J K L M Saída cod. do def.
Tensão Normal
20) 40 10,5 11,1 11,7 33,4 0,7 9,8 10,4 0,9 10,5 10 10 0 aquece x x x x
Questão 20: não há defeitos em semicondutores

A B C D E F G H I J K L M Saída cod. do def.

21) 40 28 28,6 29,2 37,3 0,6 27,4 28 0,7 10,4 9,8 9,7 0 não aquece x
22) 40 39 39,5 40 40 0 40 40 0 39 38,5 9,7 0 não aquece x x x x
Questão 21: tensão entre R116 e R115 é igual a 10,4V (circula por R115 0,4mA)

A B C D E F G H I J K L M Saída cod. do def.

23) 40 10 10,8 11,4 32,8 0,8 9,3 9,9 0 10 9,7 9,7 0 aquece x x x
24) 40 39,1 39,1 39,6 39,9 0 39,6 39,6 0 39,1 9,7 9,7 0 não aquece x x x x
Questão 23: não há corrente circulando por R113

A B C D E F G H I J K L M Saída cod. do def.

25) 40 25 25,6 26,2 36,5 0,6 24,4 25 1 15 14,4 9,7 0 não aquece x x
26) 40 15 15,6 16,2 34 0,8 14,4 15 1,3 9 8,4 9,5 0 aquece x
Questão 26: defeito não está em capacitores.

4 A confusão em um lar é diretamente proporcional a quantidade de horas que a televisão fica ligada!
 ELETRÔNICA
www.ctaeletronica.com.br M3-39
27) Na figura ao lado, temos
um transmissor AM, sendo que
o MIC utilizado deve ser de:
Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica

a) cristal<<< b) dinâmico
c) capacitivo d) resistivo
e) indutivo

28) No circuito do transmissor AM prático, podemos dizer que o

transistor Q1, será polarizado em corrente contínua, por:
a) MIC b) C1 c) CV d) C2 e) R1<<<

29) No circuito do transmissor AM prático, podemos dizer que o capacitor

C2, será responsável, por:
a) evitar ruídos na alimentação<<<
b) auxiliar no circuito oscilador
c) polarizar Q1
d) produzir a oscilação
e) despolarizar Q1

30) No circuito do transmissor AM prático, podemos dizer que se

utilizarmos uma bateria de 9V para alimentar o circuito, a tensão no
coletor do transistor Q1 será de:
a) 3V b) 4V c) 6V d) 7,5V e) 9V<<<

31) No circuito do transmissor AM prático, podemos dizer que os

componentes que determinarão a frequência de transmissão, serão:
a) CV e L1<<< b) R2 e C2 c) C1 e R1
d) Q1 e MIC e) L1 e C2

32) No circuito do transmissor AM prático, se o transistor Q1 entrasse em

curto e a fonte fornecesse a corrente suficiente, teríamos no emissor
uma tensão de:
a) 2V b) 3V c) 4V d) 5V e) 9V<<<

33) No circuito do transmissor AM prático, se o transistor Q1 entrasse em

curto e a fonte fornecesse a corrente suficiente, teríamos no coletor uma
tensão de:
a) 2V b) 3V c) 4V d) 5V e) 9V<<<

Quando coloco os relacionamentos como prioridade em minha vida, ela tornar-se verdadeiramente, vida! 5
 ELETRÔNICA
ELETRÔNICA
www.ctaeletronica.com.br M3-39
34) No circuito do transmissor AM prático, se alterarmos o valor da
capacitância de CV para menos, podemos dizer que a frequência do
oscilador será:

Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica
a) menor
b) maior<<<
c) a mesma, pois a tensão de alimentação alterará
d) maior, pois a tensão de alimentação diminuirá
e) não se alterará

35) No circuito do transmissor AM prático, caso alteremos o valor de R1 para

30k, podemos dizer que o circuito oscilador:
a) alterará sua frequência
b) alterará sua fase de trabalho
c) diminuirá a amplitude de oscilação no coletor de Q1<<<
d) aumentará a amplitude de oscilação no coletor de Q1
e) não funcionará

36) No circuito do transmissor AM prático, caso o MIC seja retirado do

circuito, ocorrerá:
a) o não funcionamento do oscilador
b) a alteração de frequência do oscilador
c) a parada completa do oscilador
d) o oscilador funcionará, mas não terá modulação<<<
e) o transistor entrará em saturação (tensão de emissor perto da fonte)

37) No circuito do transmissor AM prático, e com bateria de 9V (em

funcionamento normal), a tensão DC do lado de cima de L1, será de:
a) 2V b) 3V c) 9V<<< d) 10V e) 12V

38) No circuito do transmissor AM prático, e com bateria de 9V (em

funcionamento normal), a tensão DC na base de Q1, será de:
a) 0V b) 0,2V c) 1,4V<<< d) 9V e) 12V

39) No circuito do transmissor AM prático, caso alteremos o valor de R2 para

100 ohms, podemos dizer que o circuito oscilador:
a) alterará sua frequência
b) alterará sua fase de trabalho
c) diminuirá a amplitude de oscilação no coletor de Q1<<<
d) aumentará a amplitude de oscilação no coletor de Q1
e) não funcionará

6 Existe um remédio para todos os erros... reconhecê-los!!

 ELETRÔNICA
ELETRÔNICA
www.ctaeletronica.com.br M3-39
Descreva em detalhes
o funcionamento do
circuito do transmissor
AM prático ao lado
Todos os direitos reservados. Proibida a reprodução total ou parcial destas páginas sem autorização da CTA Eletrônica

preenchendo as
lacunas do texto.

O circuito consiste em um oscilador Hartley onde a bobina __40__ e

trimmer __40__ determinam a frequência de operação. Podemos enrolar
a bobina de modo que o transmissor opere tanto na faixa de ondas
médias quanto de ondas curtas.
Na faixa de ondas ___41___ o alcance será maior, podendo chegar a
algumas dezenas de metros (e até mais) se uma antena for usada. Essa
antena será ligada ao coletor de Q1.
No oscilador ___42___ a realimentação que mantém as oscilações é
dada por R1 e C1. O microfone para ___43___ os sinais é ligado
diretamente à base do transistor.
Usamos um microfone ___44___ de alta impedância, uma vez que
outros tipos não servem para essa configuração.
O circuito pode ser alimentado por quatro ou seis ___45___ pequenas ou
médias. Não recomendamos o uso de bateria de 9 V, pois sendo o
consumo do transmissor algo elevado, ela se esgotaria rapidamente.
Também pode ser usada uma pequena fonte de alimentação, como a
ilustrada na figura 8, caso o aparelho seja de uso fixo.

40) a) L1/CV b) R2/CV c) A/C2 d) Q1/ C2 e) MIC/C2.

41) a) longas b) médias c) tropicais d) curtas e) microondas.

42) a) Colpits b) Schmitt trigger c) Hartley d) astável e) biestável

43) a) transmitir b) ceifar c) cortar d) comprimir e) modular

44) a) eletretro b) dinâmico c) cerâmico d) magnético e) eletrodinâmico

45) a) baterias b) pilhas c) células d) fontes e) pilhas solares

Errar é humano ... persistir no erro, PROVA que é humano!!! 7

 Acontece
Final

-Não adianta, você já conhece muito bem estes Kit's...

Se fosse uma TV... Assim uma Sharp C-2006, iríamos
ver com quantos paus se faz uma canoa! -
Respondeu-me de pronto.
-Ah sim... Acompanhe-me.
Quando abri a porta do laboratório, havia um
televisor Sharp C-2006, esperando para ser
consertada (o pessoal da assitência técnica havia
saído para o almoço e deixado para analisa-la
quando voltassem).
-Já que o problema é este, aqui está a solução! -
Agora não havia como ele fugir.
-Ah bom... Agora sim... Mas infelizmente estou um
pouco apressado... Uma outra hora volto com mais
tempo (respondeu-me quase sem jeito.)
Desta maneira, este senhor pegou sua carteira, seu
orgulho, seu grande ou pequeno mundo e saiu-me
dizendo obrigado.
-De nada! Estaremos sempre a disposição...

Mário Pinheiro

Disse Jesus: Eu sou o Caminho, a Verdade e a Vida. Ninguém vem ao Pai senão por mim.
