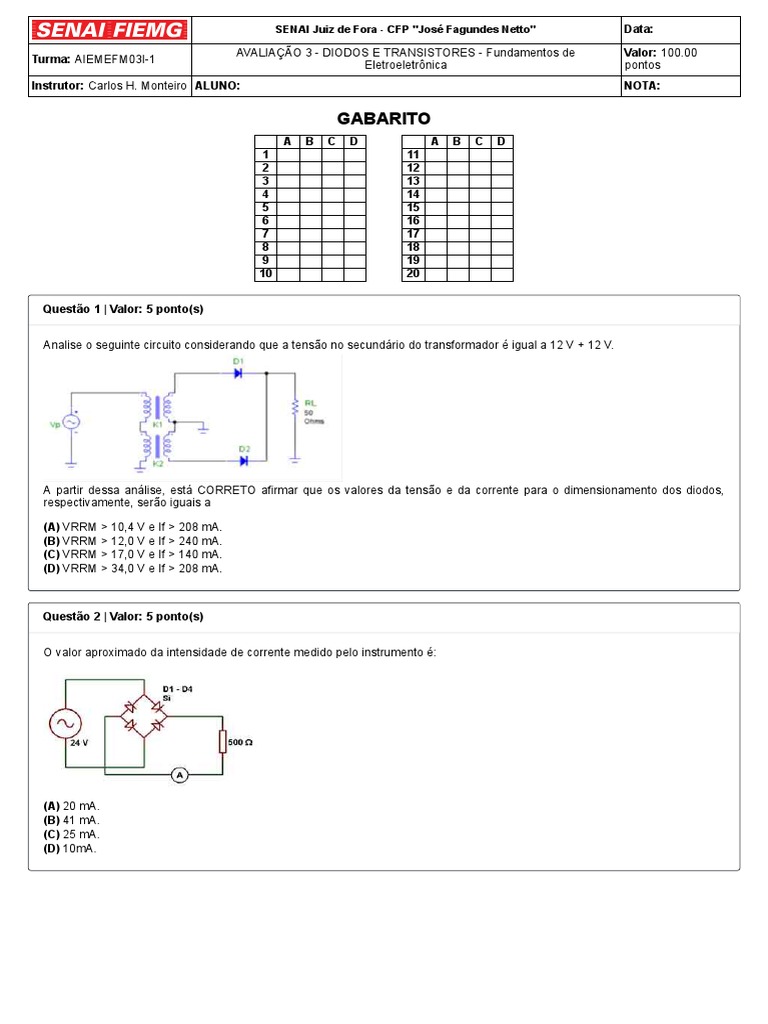

SENAI Juiz de Fora - CFP "José Fagundes Netto" Data:

AVALIAÇÃO 3 - DIODOS E TRANSISTORES - Fundamentos de Valor: 100.00

Turma: AIEMEFM03I-1
Eletroeletrônica pontos
Instrutor: Carlos H. Monteiro ALUNO: NOTA:

GABARITO
A B C D A B C D
1 11
2 12
3 13
4 14
5 15
6 16
7 17
8 18
9 19
10 20

Questão 1 | Valor: 5 ponto(s)

Analise o seguinte circuito considerando que a tensão no secundário do transformador é igual a 12 V + 12 V.

A partir dessa análise, está CORRETO afirmar que os valores da tensão e da corrente para o dimensionamento dos diodos,
respectivamente, serão iguais a

(A) VRRM > 10,4 V e If > 208 mA.

(B) VRRM > 12,0 V e If > 240 mA.
(C) VRRM > 17,0 V e If > 140 mA.
(D) VRRM > 34,0 V e If > 208 mA.

Questão 2 | Valor: 5 ponto(s)

O valor aproximado da intensidade de corrente medido pelo instrumento é:

(A) 20 mA.
(B) 41 mA.
(C) 25 mA.
(D) 10mA.

https://www.smartprova.com.br/provas/prova_para_impressao/330 1/7
09/11/2018 https://www.smartprova.com.br/provas/prova_para_impressao/330
Questão 3 | Valor: 5 ponto(s)

Dois diodos de silício, um resistor de 2kΩ e uma bateria de 10 V estão ligados em série. Analise as afirmativas abaixo,
considerando a polarização dos diodos como 0,7 V. I – A tensão medida no resistor é de 8,6 V. II – A tensão medida no resistor é
de 10,0 V. III – A corrente medida no circuito é de 4,3 mA. IV – A corrente medida no circuito é de 5,0 mA.

(A) I e II.
(B) I e III.
(C) I e IV.
(D) II e III.

Questão 4 | Valor: 5 ponto(s)

Analise o circuito abaixo e marque a resposta correta

(A) Se um dos diodos deixar de conduzir, não haverá retificação.

(B) Se os dois diodos entrarem em curto a tensão sobre o resistor será alternada.
(C) Se um dos diodos deixar de conduzir, a tensão sobre o resistor será menor que a prevista.
(D) Se um dos diodos deixar de conduzir, a tensão sobre o resistor será maior que a prevista.

Questão 5 | Valor: 5 ponto(s)

O retificador de onda completa abaixo apresenta uma tensão de pico VAB = 12 V no secundário do transformador.

Com as informações da figura acima, conclui-se que o valor e a frequência da tensão de pico na carga RL são, respectivamente,

(A) 12 V e 60 Hz
(B) 5,3 V e 120 Hz
(C) 3,37 V e 120 Hz
(D) 5,3 V e 60 Hz

Questão 6 | Valor: 5 ponto(s)

Em um circuito Retificador, qual das alternativas abaixo representa o papel do transformador?

(A) Abaixar ou elevar a tensão;

(B) Abaixar ou elevar a freqüência;
(C) Abaixar ou elevar a tensão e a freqüência;
(D) Transformar o sinal de tensão alternada em tensão contínua

Questão 7 | Valor: 5 ponto(s)

Se o ganho de corrente for de 200 e a corrente do coletar for de 100 mA, a corrente da base será:

(A) 0,5 mA
(B) 2A
(C) 2 mA
(D) 20 A

https://www.smartprova.com.br/provas/prova_para_impressao/330 2/7
09/11/2018 https://www.smartprova.com.br/provas/prova_para_impressao/330
Questão 8 | Valor: 5 ponto(s)

Em que ponto ou região da curva característica trabalha um transistor quando usado como chave?

(A) Ponto de saturação

(B) Ponto de corte
(C) Região linear
(D) Região de resistência negativa

Questão 9 | Valor: 5 ponto(s)

K3 é a bobina de um contator responsável pela partida de um MIT. De acordo com o diagrama abaixo, o motor terá condição de
partir se:

(A) Q2 e Q4 conduzirem e Q1 e Q3 não conduzirem.

(B) Q1 e Q3 conduzirem e Q2 e Q4 não conduzirem.
(C) Q1 e Q2 conduzirem e Q3 e Q4 não conduzirem.
(D) Q1 e Q4 conduzirem e Q2 e Q3 não conduzirem.

Questão 10 | Valor: 5 ponto(s)

Como ficam os LED’s A, B e C ao fechar CH1?

(A) Todos acesos

(B) LED’s A e B acesos e LED C apagado
(C) Todos apagados
(D) LED’s B e C apagados e LED A ligado

https://www.smartprova.com.br/provas/prova_para_impressao/330 3/7
09/11/2018 https://www.smartprova.com.br/provas/prova_para_impressao/330
Questão 11 | Valor: 5 ponto(s)

Sabendo-se que o Led que estiver funcionando estará sob uma tensão de 1,6V e que os diodos são de silício (0,7V). Os LED’s
que estarão acesos e a respectiva corrente em cada um deles serão:

(A) LD1; 16,07mA

(B) LD1 e LD3; 16,07mA
(C) LD1 e LD2; 18,57mA
(D) LD1; 18,57mA

Questão 12 | Valor: 5 ponto(s)

A corrente no circuito abaixo tem o valor de:

(A) 2,12mA
(B) 2,12A
(C) Zero
(D) Nenhuma das opções anteriores

Questão 13 | Valor: 5 ponto(s)

Qual dos dispositivos seguintes pode ser utilizado como filtro de uma fonte de alimentação?

(A) Resistor
(B) Diodo
(C) Capacitor
(D) LED

Questão 14 | Valor: 5 ponto(s)

Qual das correntes do transistor tem maior valor? Qual tem menor valor? Quais as correntes são relativamente próximas em
amplitude? Escolha a opção que identifica as correntes na respectiva sequência.

(A) Corrente de coletor, Corrente de emissor, Corrente de base e Corrente de emissor

(B) Corrente de emissor, Corrente de base, Corrente de coletor e Corrente de emissor
(C) Corrente de base, Corrente de coletor, Corrente de emissor e Corrente de coletor
(D) Impossível determinar

https://www.smartprova.com.br/provas/prova_para_impressao/330 4/7
09/11/2018 https://www.smartprova.com.br/provas/prova_para_impressao/330
Questão 15 | Valor: 5 ponto(s)

O que é barreira de potencial e qual o seu valor para diodos de silício?

(A) É a diferença de potencial encontrada na junção PN, de um diodo retificador quando o mesmo está polarizado reversamente,
e é de 0,7 V para o diodo de silício e 0,3V para o diodo de germânio.
(B) É a diferença de potencial encontrada na junção PN, de um diodo retificador quando o mesmo está polarizado diretamente, e
é de 0,7 V para o diodo de silício e 0,3V para o diodo de germânio.
(C) É a diferença de potencial encontrada na junção PN, de um diodo retificador quando o mesmo está polarizado diretamente, e
é de 0,3 V para o diodo de silício e 0,7V para o diodo de germânio.
(D) É a diferença de potencial encontrada na junção PN, de um diodo retificador quando o mesmo está polarizado reversamente,
e é de 0,3 V para o diodo de silício e 0,7V para o diodo de germânio.

Questão 16 | Valor: 5 ponto(s)

Num transformador com 550 espiras no primário e 1100 espiras no secundário, e necessitando de uma tensão de 110Vca no
secundário, qual deverá ser a alimentação aplicada ao enrolamento primário?

(A) 5,5V
(B) 55V
(C) 550V
(D) Nenhuma das respostas acima

Questão 17 | Valor: 5 ponto(s)

Identifique as condições das lâmpadas L1, L2, L3 e L4 no circuito abaixo de acordo com a opção correta.

(A) L1 acesa, L2 apagada, L3 acesa , L4 apagada

(B) L1 acesa, L2 apagada, L3 apagada , L4 acesa
(C) L1 apagada, L2 acesa, L3 apagada , L4 acesa
(D) L1 apagada, L2 acesa, L3 acesa , L4 acesa

https://www.smartprova.com.br/provas/prova_para_impressao/330 5/7
09/11/2018 https://www.smartprova.com.br/provas/prova_para_impressao/330
Questão 18 | Valor: 5 ponto(s)

Tomando como base o Circuito abaixo, qual a forma de onda de saída?

(A)

(B)

(C)

(D)

Questão 19 | Valor: 5 ponto(s)

Para identificar um transistor bipolar de junção cuja identificação estava “raspada”, utilizou-se um multímetro digital na escala de
diodos. Foram feitas várias medições e os resultados são mostrados na tabela a seguir. Com base nessas medidas, assinale a
alternativa correta.

(A) A base é o terminal número 1 e não é possível saber se é NPN ou PNP.

(B) A base é o terminal número 1 e o transistor é do tipo NPN.
(C) A base é o terminal número 1 e o transistor é do tipo PNP.
(D) O emissor é o terminal número 1 e o transistor é do tipo PNP.

https://www.smartprova.com.br/provas/prova_para_impressao/330 6/7
09/11/2018 https://www.smartprova.com.br/provas/prova_para_impressao/330
Questão 20 | Valor: 5 ponto(s)

Um transistor BJT operando como chave eletrônica significa que:

(A) Poderemos abrir o portão de nossa casa com ele, já que ele é uma chave;
(B) A carga ligada ao Coletor ou receberá a tensão/correntes máximas, ou não receberá nada;
(C) Ele irá operar sempre na região ativa;
(D) Significa que a junção Base-Emissor está polarizada reversamente.
