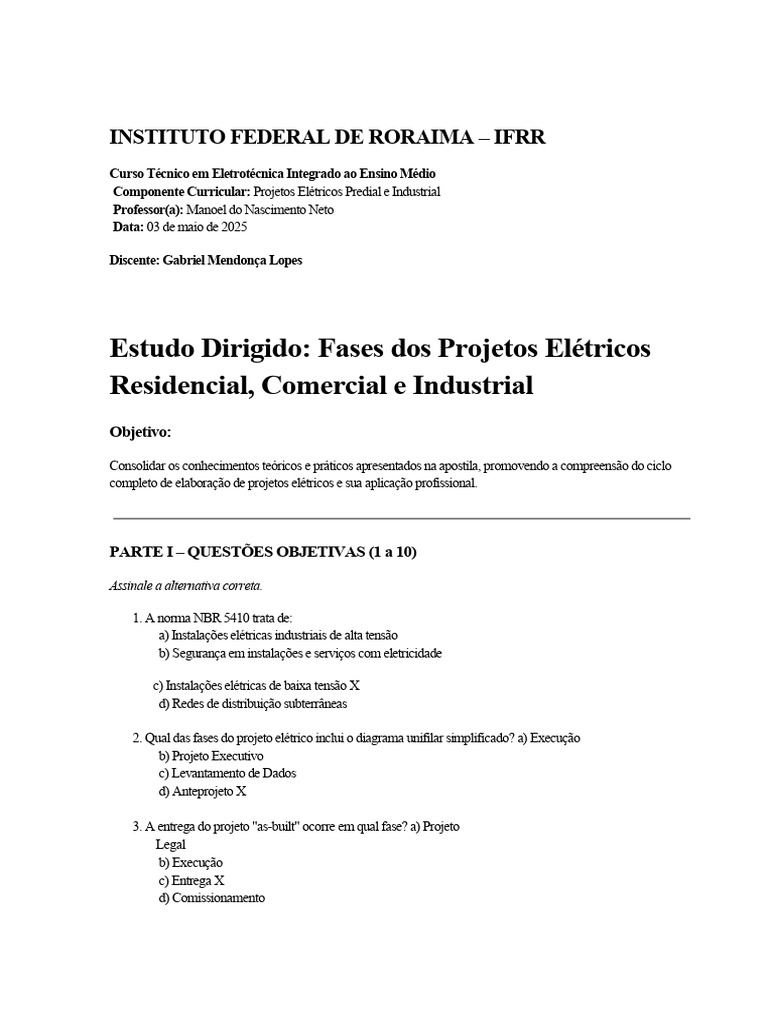

INSTITUTO FEDERAL DE RORAIMA – IFRR
Curso Técnico em Eletrotécnica Integrado ao Ensino Médio
Componente Curricular: Projetos Elétricos Predial e Industrial
Professor(a): Manoel do Nascimento Neto
Data: 03 de maio de 2025
Discente: Gabriel Mendonça Lopes
Estudo Dirigido: Fases dos Projetos Elétricos
Residencial, Comercial e Industrial
Objetivo:
Consolidar os conhecimentos teóricos e práticos apresentados na apostila, promovendo a compreensão do ciclo
completo de elaboração de projetos elétricos e sua aplicação profissional.
PARTE I – QUESTÕES OBJETIVAS (1 a 10)
Assinale a alternativa correta.
1. A norma NBR 5410 trata de:
a) Instalações elétricas industriais de alta tensão
b) Segurança em instalações e serviços com eletricidade
c) Instalações elétricas de baixa tensão X
d) Redes de distribuição subterrâneas
2. Qual das fases do projeto elétrico inclui o diagrama unifilar simplificado? a) Execução
b) Projeto Executivo
c) Levantamento de Dados
d) Anteprojeto X
3. A entrega do projeto "as-built" ocorre em qual fase? a) Projeto
Legal
b) Execução
c) Entrega X
d) Comissionamento
4. A ART (Anotação de Responsabilidade Técnica) é obrigatória em: a) Fase de
orçamento
b) Fase de execução X
c) Projeto legal para aprovação
d) Entrega final da obra
5. A função principal do projeto elétrico é:
a) Garantir o fornecimento contínuo de água
b) Garantir a climatização da edificação
c) Garantir a iluminação natural dos ambientes
d) Garantir distribuição segura e eficiente da energia elétrica X
6. O levantamento de dados NÃO inclui:
a) Identificação da edificação
b) Entrevista com o cliente
c) Execução das instalações X
d) Análise de normas
7. O detalhamento de eletrodutos e SPDA ocorre na fase de: a)
Levantamento de Dados
b) Projeto Executivo X
c) Orçamento
d) Projeto Legal
8. Um dos objetivos do comissionamento é:
a) Reduzir os custos de materiais
b) Testar e verificar a conformidade das instalações X
c) Elaborar o orçamento
d) Especificar os materiais
9. A norma NR-10 trata de:
a) Aterramento de transformadores
b) Iluminação pública rural
c) Segurança em serviços com eletricidade X
d) Distribuição de energia em zonas comerciais
10.A cotação de preços e estimativa de mão de obra são atividades da fase:
a) Projeto Legal
b) Anteprojeto
c) Orçamento X
d) Comissionamento
PARTE II – QUESTÕES DISCURSIVAS (11 a 20)
11. Descreva a importância de seguir normas técnicas no desenvolvimento de um projeto elétrico. As
normas técnicas, como a NBR 5410 e a NR-10, garantem a segurança, eficiência e padronização dos projetos
elétricos, reduzindo riscos de acidentes, falhas no sistema e garantindo conformidade legal
12.Explique o que deve ser considerado na etapa de levantamento de dados.
Deve-se considerar o tipo e uso da edificação, demanda de energia, hábitos dos usuários, localização
geográfica, normas vigentes, pontos de carga e entrevista com o cliente para entender as necessidades
13.Cite três diferenças fundamentais entre um projeto elétrico residencial e um industrial.
Carga elétrica: industrial requer maiores potências e cargas específicas.
Sistemas de proteção: indústrias usam sistemas mais robustos (ex: disjuntores de alta
capacidade).
Complexidade: projetos industriais incluem automação, motores e SPDA mais elaborados.
14.Por que o diagrama unifilar é essencial no anteprojeto e na aprovação do projeto junto à
concessionária? Ele mostra, de forma simplificada, a distribuição e conexão dos componentes elétricos,
essencial para análise técnica, dimensionamento correto e aprovação do projeto junto à concessionária.
15.Descreva os elementos principais de um projeto executivo. Plantas detalhadas, diagramas unifilares e
multifilares, quadros de carga, especificação de materiais, traçado de eletrodutos, SPDA, memorial descritivo e
lista de materiais.
16.Quais informações compõem o memorial descritivo de um projeto elétrico? Explique sua
importância. Contém justificativas técnicas, critérios de projeto, normas aplicadas, descrição dos sistemas e
materiais usados. É essencial para entendimento técnico e legal do projeto.
17.Relacione o orçamento à viabilidade econômica de um projeto elétrico. Por que ele é indispensável?
O orçamento permite estimar custos totais (materiais, mão de obra, etc.) e avaliar se o projeto é financeiramente
viável. É indispensável para planejamento e tomada de decisão.
18.Explique como o acompanhamento técnico durante a execução garante a qualidade da obra elétrica.
Garante que a execução siga o projeto, identifica e corrige falhas em tempo real, assegura qualidade, segurança
e conformidade com as normas.
19.O que são os testes de continuidade e resistência de isolamento realizados na fase de
comissionamento?
Continuidade: verifica se há conexão elétrica entre pontos.Resistência de isolamento: mede a
qualidade do isolamento entre condutores e terra, prevenindo curtos e choques. São
fundamentais para validar a segurança da instalação.
20.Descreva o conteúdo mínimo que deve estar presente no projeto “as-built”. Por que ele é necessário?
Inclui plantas atualizadas com alterações feitas durante a obra, diagramas, localização exata de pontos e
materiais utilizados. É necessário para manutenções futuras e documentação real da instalação.
Orientações para o(a) estudante:
● Utilize a apostila e outras fontes confiáveis para responder.
● Apresente respostas completas, com fundamentação técnica.
● Trabalhos manuscritos e bem organizados serão valorizados.
● A entrega será feita no dia: 05 de maio de 2025
