CENTRO UNIVERSITÁRIO SANTO AGOSTINHO - UNIFSA Nota da Prova Escrita

PRÓ-REITORIA DE ENSINO
NÚCLEO DE APOIO PEDAGÓGICO
CURSO: ENGENHARIA ELÉTRICA
DISCIPLINA: INSTALAÇÕES ELÉTRICAS II
PROFESSOR: EDVAN CARNEIRO
ALUNO (A): ________________________________________________________________
Nome do aluno (a) completo e legível

TURMA: 25T7A/25T8A DATA: 19 a 25/03/21

_1ª_ AVALIAÇÃO DA APRENDIZAGEM

LEIA COM ATENÇÃO AS INSTRUÇÕES ABAIXO.

1. Esta atividade contém 7 questões discursivas e objetivas que contemplam os conteúdos e

habilidades da (s) unidade (s) I da nossa Disciplina e terá um valor total de 10 pontos.
2. Verifique a data ou período de acesso a essa atividade e resolução das questões, para não perder
o prazo.
3. Leia com atenção cada item desse instrumento avaliativo, observe as instruções para respostas
das questões objetivas (marque apenas uma resposta por questão)
4. Responda cada questão discursiva em no mínimo 03 e no máximo 15 linhas, com
posicionamentos fundamentados no material didático disponibilizado na sala de aula do AVA e
nas discussões nos momentos síncronos, respeitando a organização de parágrafos, correção
gramatical, ideias logicamente encadeadas, reflexão crítica, leitura e interpretação.
5. Quando terminar, envie sua avaliação no espaço indicado na própria ferramenta disponibilizada
para essa atividade e aguarde a correção, resultado e feedback pelo professor responsável.

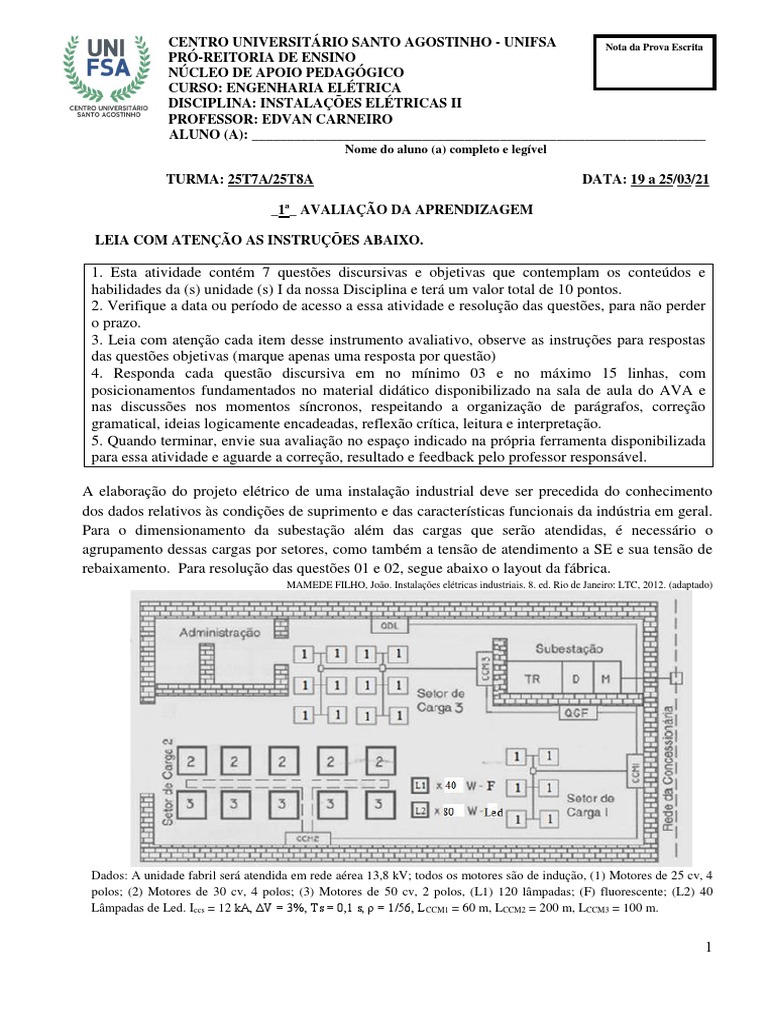

A elaboração do projeto elétrico de uma instalação industrial deve ser precedida do conhecimento
dos dados relativos às condições de suprimento e das características funcionais da indústria em geral.
Para o dimensionamento da subestação além das cargas que serão atendidas, é necessário o
agrupamento dessas cargas por setores, como também a tensão de atendimento a SE e sua tensão de
rebaixamento. Para resolução das questões 01 e 02, segue abaixo o layout da fábrica.
MAMEDE FILHO, João. Instalações elétricas industriais. 8. ed. Rio de Janeiro: LTC, 2012. (adaptado)

Dados: A unidade fabril será atendida em rede aérea 13,8 kV; todos os motores são de indução, (1) Motores de 25 cv, 4
polos; (2) Motores de 30 cv, 4 polos; (3) Motores de 50 cv, 2 polos, (L1) 120 lâmpadas; (F) fluorescente; (L2) 40
Lâmpadas de Led. Iccs = 12 kA, ∆V = 3%, Ts = 0,1 s, ρ = 1/56, LCCM1 = 60 m, LCCM2 = 200 m, LCCM3 = 100 m.

1
QUESTÃO DISCURSIVA 01
Desenvolva os cálculos das demandas em cada CCM e do QGF para o dimensionamento do
transformador de força da indústria. Sabemos que as cargas da instalação são compostas de
motores de indução. Em folha anexa, realize os cálculos, no espaço abaixo informe o transformador
de força, que atenderá toda a carga da fábrica, e os critérios adotados para a escolha dele.
(valor: 2,5 pontos)
RASCUNHO
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15

QUESTÃO DISCURSIVA 02
Faça os cálculos para encontrar o valor da seção dos condutores (3F + 1N + 1T) do alimentador
(condutores saindo do QGF ao CCM) do CCM1. Serão utilizados cabos unipolares, com
isolamento em PVC, na configuração B1 (condutores isolados em canaleta fechada e embutida no
piso), não há outros circuitos junto aos mesmos. Descreva abaixo um memorial de cálculo que você
encontrou nos seus apontamentos e este deverá conter os valos dos condutores que serão utilizados
na instalação.
(valor: 2,0 pontos)

RASCUNHO
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15

2
QUESTÃO 03
O Código Civil Brasileiro, diz que o engenheiro irá responder pela solidez e segurança da obra
durante 5 anos. Art. 618. Nos contratos de empreitada de edifícios ou outras construções
consideráveis, o empreiteiro de materiais e execução responderá, durante o prazo irredutível de
cinco anos, pela solidez e segurança do trabalho, assim em razão dos materiais, como do solo.
Porém se a obra apresentar problemas de solidez e segurança e ficar constatado que o profissional
cometeu erro, este será responsabilizado, independente do prazo transcorrido, de acordo com a
jurisprudência existente.
Disponível em:https://docplayer.com.br/15286845-A-responsabilidade-civil-do-engenheiro-eletricista-na-atualidade.html
Acesso em: 14 fev. 2019.
De acordo com o texto, o engenheiro tem que zelar pelo dimensionamento adequado do projeto,
quando do dimensionamento e da sua aplicação. A respeito dessas asserções, assinale a opção
correta:
(valor: 1,0 ponto)
PORQUE
I) Um condutor mal dimensionado, além de implicar na operação inadequada da carga,
representa um elevado risco de incêndio para o patrimônio, principalmente quando está
associado a um projeto de proteção deficiente.
II) Para que um condutor esteja adequadamente dimensionado é necessário projetar elementos
de proteção a ele associados de maneira que as sobrecargas e sobrecorrentes presumidas do
sistema não afetem a sua isolação.

A) As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.

B) As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
C) A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
D) A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
E) As asserções I e II são proposições falsas.

QUESTÃO 04
A instalação elétrica industrial compreende a implementação física dos componentes das ligações
elétricas de uma indústria, a conexão entre o quadro geral de força e os quadros de comando dos
motores e os quadros de iluminação da fábrica, conectando as cargas elétricas aos seus respectivos
quadros. O papel do engenheiro eletricista quando está projetando a instalação elétrica de um
empreendimento, vai além de saber matemática. Tem muitas outras informações que ele precisará
para executar bem o seu papel. Segue afirmações, verifique as que são verdadeiras.
(valor: 1,0 ponto)
I. São responsabilidades da concessionária informar a capacidade de curto-circuito atual do sistema
e diminuir a impedância no ponto de suprimento;
II. A divisão da carga em blocos é feita considerando-se os setores individuais de produção bem
como a grandeza de cada carga.
III. A localização dos quadros de distribuição de circuitos terminais, devem estar fora do centro do
conjunto das cargas, distante da linha de alimentação, mas em locais de fácil acesso.
IV. Os sistemas de suprimento primário podem ser do tipo radial simples e radial com recurso.

A) I e II, apenas.
B) II e III, apenas.
C) III e IV, apenas.
D) I, II e III, apenas.
E) I, II e IV, apenas.

3
QUESTÃO 05
A Norma Brasileira NBR 5410 estabelece as condições mínimas necessárias para o perfeito
funcionamento de uma instalação elétrica de baixa tensão, residencial ou industrial, garantindo
assim a segurança de pessoas e animais e a preservação dos bens. Acerca de suas recomendações e
abrangências desta norma, das afirmações abaixo, assinale a verdadeira.
(valor: 1,0 ponto)
A) Sempre que possível deve-se prever circuitos de reserva nos quadros de distribuição.
B) Ela é utilizada para o nível de baixa tensão que vai até 2,3 kV.
C) Todo o tipo de cabo pode ser utilizado para rede de baixa tensão por ela normatizada.
D) Abrange edificações residências e comerciais, em geral, reboques de acampamento, canteiros de
obras e exposições.
E) É norteadora para as instalações da rede pública que atendem os consumidores de BT.

QUESTÃO 06
O funcionamento adequado dos dispositivos de proteção do tipo diferencial-residual depende
diretamente do esquema de aterramento utilizado na instalação elétrica. Qual esquema de
aterramento impossibilita o funcionamento adequado dos dispositivos de proteção do tipo
diferencial-residual?
(valor: 1,5 ponto)
A) TT.
B) TN-S.
C) TN-C-S.
D) TN-C.
E) IT.

4
QUESTÃO 07
Uma subestação (SE) é um conjunto de equipamentos de manobra e/ou transformação e ainda
eventualmente de compensação de reativos usado para dirigir o fluxo de energia em sistema de
potência e possibilitar a sua diversificação através de rotas alternativas, possuindo dispositivos de
proteção capazes de detectar os tipos de faltas que ocorrem no sistema e isolar os trechos onde as
faltas ocorrem. Podem ser aéreas, ao tempo e abrigada.
Adaptado de: http://www.vieiraevarela.com.br/arquivos/SE.pdf
(valor: 1,0 ponto)
Abaixo temos a figura da estrutura de entrada de uma SE, assinale a alternativa que enumera o para-
raios.

A) 1.
B) 2.
C) 3.
D) 4.
E) Não sinalizado.
