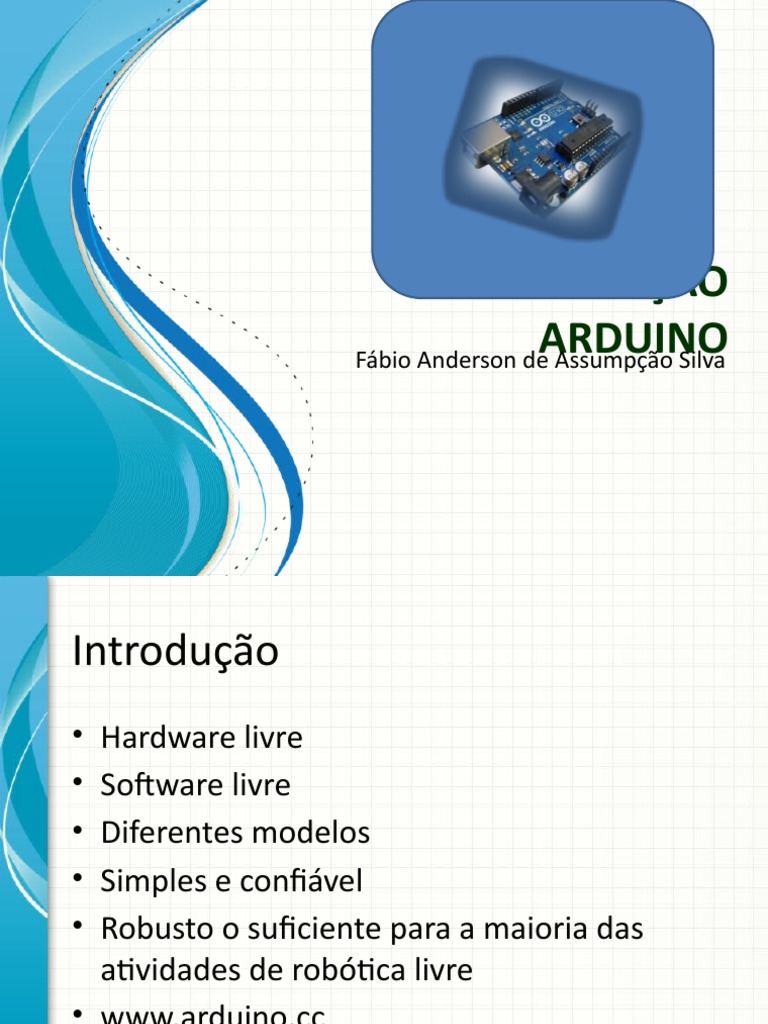

APRESENTAÇÃO

ARDUINO
Fábio Anderson de Assumpção Silva
Introdução
• Hardware livre
• Software livre
• Diferentes modelos
• Simples e confiável
• Robusto o suficiente para a maioria das
atividades de robótica livre
• www.arduino.cc

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Kit Arduino Básico

Hardware
Software

Cabo USB

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Características
Microcontrolador ATmega328
Tensão de funcionamento 5V
Tensão de entrada (recomendado) 7-12V
Tensão de entrada (limites) 6-20V
Pinos Digitais (I O) 14 (dos quais 6 oferecem saída PWM)
Pinos Analógica 6
Corrente DC por pinos (IO) 40 mA
Corrente DC para 3.3V Pin 50 mA

32 KB ( ATmega328 ), dos quais 0,5 KB

Memória Flash
utilizados pelo carregador de inicialização

RAM 2 KB ( ATmega328 )
EPROM 1 KB ( ATmega328 )
Velocidade do relógio 16 MHz

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Arduino

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Arduino Uno - Pinagem

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Programação do Arduino

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Software de Programação

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Tela de Programação

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Ciclo de Desenvolvimento

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Protoboard

Testes devem ser realizados numa placa de

prototipagem onde os componentes são
fixados sem a necessidade de solda.

Internamente, a placa tem comunicação

metálica
FÁBIO ANDERSON conforme
DE ASSUMPÇÃO SILVA esquema acima.
Kit Arduino

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Arduino Shields

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Shields - Conceitos
O conceito de shields permite empilhar
placas com diferentes funcionalidades.
Dá flexibilidade ao Arduino para se
adequar a diferentes projetos de forma
rápida, basta comprar o shield desejado e
empilhar.
Não encontrou um shield?! Você pode
construir o seu e pessoas do mundo todo
poderão comprar e será sempre
compatível! FÁBIO ANDERSON DE ASSUMPÇÃO SILVA
 Shields

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Shields

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Shields

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Shields

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Para projetos miniaturizados temos
o Arduino Mini e Nano

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Que torna a miniaturização
simplificada

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Site do Arduino e Fóruns
Internacionais

Perguntas?

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Exemplos de Projetos
Game Boy
Montagem no protoboard

Robótica
Braço Mecânico

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 PERGUNTAS?

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 ELETRÔNICA
BÁSICA

1- Tensão Elétrica
2- Corrente Elétrica
3- Resistência Elétrica
4- Circuito Elétrico

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Tensão Elétrica (Volts – V)
Para que haja corrente elétrica em um condutor, é preciso que os
elétrons se movimentem por ele em uma determinada direção,
ou seja, é necessário “alguém” para transferir energia para as
cargas elétricas para movê-las. Isso é feito por uma força
chamada força eletromotriz (fem), tipicamente representada por
uma bateria. Outros dois nomes comuns para força eletromotriz
são tensão elétrica e diferença de potencial.

Corrente Elétrica (Ampere – A)

O fluxo de elétrons dentro de um condutor produzem uma
corrente elétrica no sentido oposto à esse movimento

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Resistência Elétrica
É a oposição a passagem de corrente elétrica em um circuito

Circuito Elétrico

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Série

Paralelo

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 LEI DE OHM

V = R.I

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 COMPONENTES
ELETRÔNICOS

1- Geradores
2- Resistor
3- LED
4- Demais componentes
5- Instrumentos de Medidas

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Geradores Corrente Contínua

Geradores Correntes Alternadas

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Resistores

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

LED (Diodo Emissor de Luz)

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Cálculo do resistor
Por exemplo, a saída do Arduino tem 5V e quero ligar
um led vermelho nesta saída. Qual resistor usar?

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Resolução:

Se trocar o led por um branco. Qual resistor usar? Faça

você agora.

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Demais Componentes

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Demais Componentes

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Demais Componentes

Servo Motor e Motor DC

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Instrumentos
(Voltímetro)

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Instrumentos
(Amperímetro)

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Instrumentos
(Ohmimetro)

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Instrumentos
(Multímetro)

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 THINKER CAD

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 ThinkerCad

https://www.tinkercad.com/
FÁBIO ANDERSON DE ASSUMPÇÃO SILVA
Acionando Led Pushboton

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Acionando Led Pushboton

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

 Acionando Led Pushboton
int botao = 7; // chama variavel botao
int led = 13; // chama variável led
bool estadoLed = 0; //inclui estado inicial 0 do led

void setup()
{
pinMode(botao, INPUT_PULLUP); // define o pino do botao como entrada "INPUT"
pinMode(led, OUTPUT); // indica que o pino do led é de saida
}

void loop()
{
if(digitalRead(botao) == LOW) // Se o botão for pressionado
{
estadoLed = !estadoLed; // troca o estado do LED
digitalWrite(led, estadoLed);
while(digitalRead(botao) == LOW);
delay(100);
}
}
FÁBIO ANDERSON DE ASSUMPÇÃO SILVA
Pisca 1 Led

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Pisca 1 Led

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Pisca 2 led´s alternados

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Pisca 2 Led´s alternados

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Sensor LDR

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA

Sensor LDR

FÁBIO ANDERSON DE ASSUMPÇÃO SILVA
