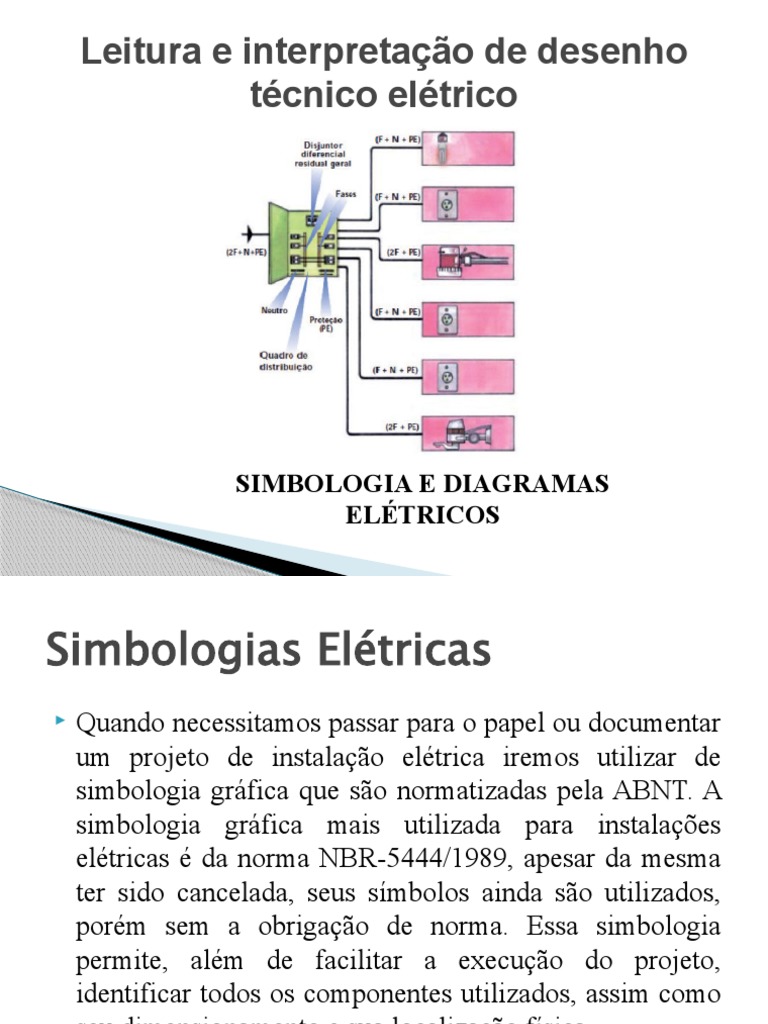

Leitura e interpretação de desenho

técnico elétrico

SIMBOLOGIA E DIAGRAMAS
ELÉTRICOS
Simbologias Elétricas
 Quando necessitamos passar para o papel ou documentar
um projeto de instalação elétrica iremos utilizar de
simbologia gráfica que são normatizadas pela ABNT. A
simbologia gráfica mais utilizada para instalações
elétricas é da norma NBR-5444/1989, apesar da mesma
ter sido cancelada, seus símbolos ainda são utilizados,
porém sem a obrigação de norma. Essa simbologia
permite, além de facilitar a execução do projeto,
identificar todos os componentes utilizados, assim como
seu dimensionamento e sua localização física
Principais simbologias utilizadas
em um projeto Residencial
Diagramas esquemáticos de
instalações elétricas
 O diagrama esquemático pode ser desenhado ou
representado de diversas maneiras em uma instalação
elétrica predial, a seguir citaremos as três mais
importantes: Esquema Unifilar, Esquema Multifilar e
Esquema Funcional.
Diagrama Unifilar
 Esquema Unifilar: É a simplificação da representação
do circuito elétrico da instalação. Por meio de uma
única linha se indica o número de condutores e a sua
trajetória na instalação elétrica. É a forma de
representação mais utilizada em projetos de instalações
elétricas prediais.
Diagrama Multifilar
 Esquema Multifilar: Representa detalhadamente o
circuito elétrico completo da instalação, desenhado de
modo que cada linha utilizada representará um fio
utilizado nas ligações dos componentes elétricos.
Diagrama Funcional
 Esquema Funcional: Todos os detalhes de montagem
do sistema elétrico são mostrados na forma de
representação gráfica utilizando as funções de cada
componente elétrico.
Esquema funcional de um Interruptor
Simples
Esquema Multifilar de um Interruptor
Simples
Esquema Unifilar de um Interruptor
Simples
Esquema funcional dos Interruptores
paralelos
Esquema multifilar dos interruptores
paralelos
Esquema unifilar dos interruptores
paralelos
Esquema funcional do Interruptor
intermediário
Esquema multifilar do Interruptor
intermediário
Esquema unifilar do Interruptor
intermediário
Esquema funcional de uma tomada
Esquema multifilar de uma tomada
Esquema unifilar de um Tomada

300 mm do piso
acabado

1.300 mm do piso acabado

2.000 mm do piso acabado


Reator para Lâmpadas de descarga
Esquema multifilar de um Reator
Esquema unifilar de uma lâmpada
fluorescente tubular + reator
Sensor de Presença
Diagrama funcional do sensor de
presença
Relé fotoelétrico
Diagrama multifilar do relé
fotoelétrico
Diagrama unifilar do relé fotoelétrico
FIM
