Curso de Electricidade Industrial: Manual de Desenho Técnico E Esquemático

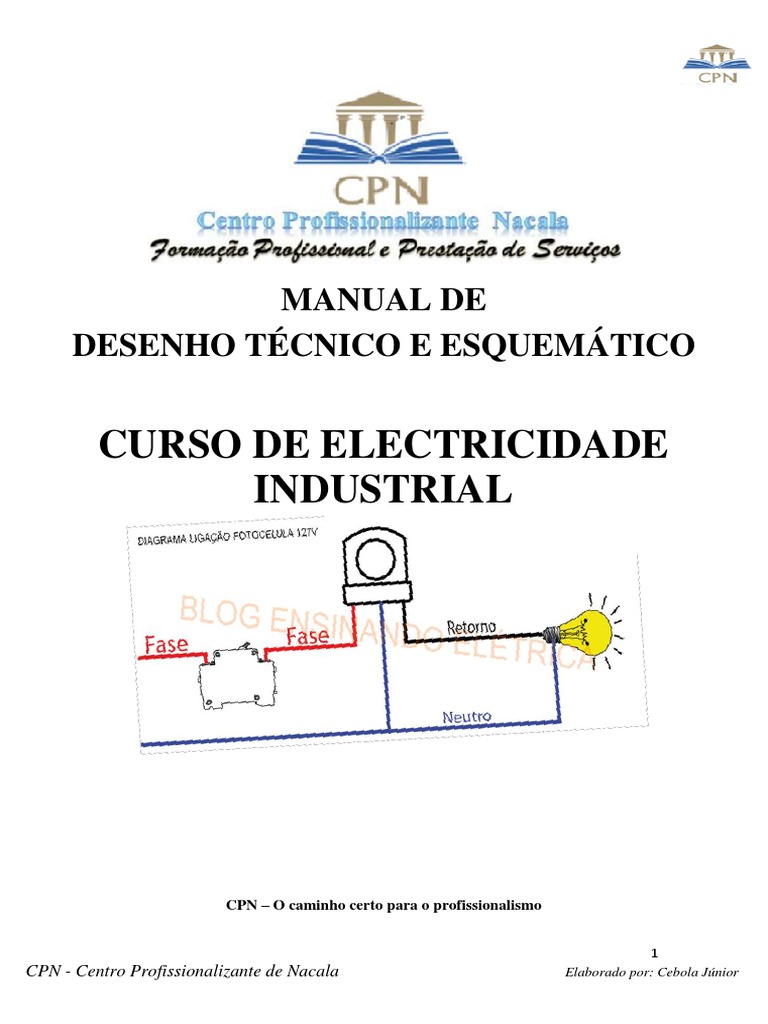

MANUAL DE
DESENHO TÉCNICO E ESQUEMÁTICO
CURSO DE ELECTRICIDADE
INDUSTRIAL
CPN – O caminho certo para o profissionalismo
1
CPN - Centro Profissionalizante de Nacala Elaborado por: Cebola Júnior
Índice
1. Introdução ..................................................................................................................... 3
2. Diagramas ou Esquemas eléctricos. ............................................................................. 4
2.1. Tipos de Esquemas Eléctricos ................................................................................... 4
2.1.2. Esquema Multifilar. ................................................................................................ 5
2.1.3. Esquema unifilar ..................................................................................................... 6
2.1.4. Diagrama trifilar. .................................................................................................... 8
3. Simbolos Eléctricos ...................................................................................................... 9
3.1. Principais Símbolos Eléctricos e Electrónicos usados em diagramas eléctricos ..... 10
4. Circuitos Elétricos ...................................................................................................... 15
4.1. Tipos de Circuitos Eléctricos ................................................................................... 15
4.2. Circuitos em Paralelo .............................................................................................. 16
5. Aplicação de Simbolos e Montagem de Esquemas Eléctricos ................................... 16
5.1. Interrupção Simples ................................................................................................. 17
5.2. Interrupção simples com lâmpada Fluorescente ...................................................... 19
6. Ligação de tomadas .................................................................................................... 20
7. Comutação de escada.................................................................................................. 21
7.1. Comutação de escada com Inversor ........................................................................ 23
8. Comutação de Lustre .................................................................................................. 25
6. Comando de campainha.............................................................................................. 28
8.1. Chamada e Resposta de Campainhas ...................................................................... 30
9. Ligação de Célula Fotoeléctrica ................................................................................. 31
2
Desenho Técnico e Esquemático
1. Introdução
Desenho Técnico é essencial para a concepção e a comunicação em praticamente todos os sectores da

actividade industrial.
Desenho técnico
O desenho técnico é um ramo especializado do desenho, caracterizado pela sua normalização e pela
apropriação que faz dos seguintes conteúdos:
Geometria Descritiva: vistas ortogonais, cortes, seções, determinação de distâncias, áreas e

planificação desólidos.
Desenho Geométrico: construções fundamentais e concordâncias.
Tal forma de representação gráfica é utilizada como base do projeto na arquitetura, no design e na
engenharia. O desenho técnico é a ferramenta necessária para a interpretação e representação de um
projeto, por ser o meio de comunicação entre a equipe de criação e a de fabricação (ou de construção);
nessecontexto ele pode ser interpretado como a linguagem gráfica que representa as formas, dimensões
e posicionamento de objetos e suas relações com o meio.
DESENHO ESQUEMÁTICO
É um desenho que representa algo por meio de linhas simples e representa isso e seus elementos
utilizando símbolos gráficos, como num mapa ou um diagrama de um objeto ou máquina.
O esquema representa umesboço das ideias principais abordadas em um texto, permitindo com que o
leitor apreenda de modo efetivo a mensagem nele contida.
Desenho mecânico
Desenho mecânico é a representação gráfica voltada ao projeto de máquinas, motores, peças

mecânicas.
O desenhista mecânico realiza desenhos, projeções e cortes utilizando principalmente meios

eletrônicos, prepara folhas de trabalhoe diagramas detalhados de máquinas e peças e de projetos
mecânicos contendo as informações necessárias para a sua produção e documentação e elabora
relatórios e outras formas de documentação textual, de acordo com as normas técnicas.
3
2. Diagramas ou Esquemas eléctricos.
Para a execução de uma instalação elétrica, o eletricista deve ter à sua disposição, uma série de dados
importantes tais como: a localização dos elementos na planta do imóvel, a quantidade e seção dos fios
que passarão dentro de cada eletroduto, qual o trajeto da instalação, a distribuição dos dispositivos e
circuitos e seu funcionamento. A ferramenta para o eletricista ter todas essas informações reunidas de
maneira prática e fácil de ser interpretada é o diagrama eléctrico.
Diagramas ou Esquemas Eléctricos - são símbolos, gráficos usados para representar uma instalação
eléctrica ou parte de uma instalação.
A correcta leitura e interpretação de diagramas é essencial para a carreira de um bom electricista, pois
o diagrama eléctrico garante uma linguagem comum a qualquer electricista pois o desenho é uma
representação visual universal. Desta maneira se você sabe ler um diagrama eléctrico aqui em
Moçambique ou no Brasil você vai saber ler um diagrama elétrico na China, a escrita é totalmente
diferente mas o fundamento do diagrama vai ser o mesmo.
Nem todos os eletricistas sabem ler e interpretar um diagrama eléctrico e isso torna um diferencial
entre a categoria de trabalho.
Os chamados electricistas prácticos, aqueles que fazem as instalações mas não tem a teoria da
eletricidade são profissionais que muitas vezes não sabem ler e interpretar diagrama elétricos.
2.1. Tipos de Esquemas Eléctricos
Existem quatro (4) tipos de diagrama elétricos a se conhecer?
1. Diagrama funcional ou Esquema funcional;
2. Diagrama multifilar ou Esquema multifilar;
3. Diagrama unifilar ou Esquema unifilar;
4. Diagrama trifilar ou Esquema trifilar;
4
2.1.1 Esquema funcional
O Esquema funcional é bastante usado por se referir a apenas uma parte da instalação elétrica, ele
possui todos os condutores e componentes que serão ligados em um circuito elétrico, permite
interpretar com rapidez e clareza o funcionamento do mesmo. Esta representação também ilustra todo
o circuito elétrico, porém, em relação ao esquema multifilar, permite uma interpretação clara da
sequência e ligações entre os componentes do circuito.
Exemplo:
Este diagrama não demonstra com exatidão a posição exacta dos componentes nem medidas de cabos
ou percurso real destes. Os condutores são representandos por retas sem inclinação e de preferências
sem cruzamentos. Usado para explicar o funcionamento e não posicionamento de componentes.
2.1.2. Esquema Multifilar.
O Esquema multifilar é representação mais minuciosa de uma instalação elétrica, assim como no
diagrama funcional ele também mostra todos os condutores e componentes. Mas, além disso ele tenta
representar os componentes da instalação bem como os condutores em sua posição correcta.
O diagrama multifilar é usado somente para os circuitos elementares, pois é de difícil interpretação
quando o circuito é complexo. É um diagrama que representa todo sistema elétrico em seus detalhes e
todos os condutores. O grande diferencial deste tipo de diagrama é a facilidade de representar com
clareza a distribuição de todas as cargas pelos circuitos.
Desenhando em plano tridimensional ele representa detalhes de componentes e conexões. Devido sua
complexidade este diagrama é pouco usado, sua interpretação para grandes circuitos é demasiada
complexa.
5
Exemplo:
2.1.3. Esquema unifilar
Esquema unifilar é a representação simplificada de um circuito, no qual são exibidos linhas e

símbolos específicos. Estas linhas representam os condutores e sobre eles é indicado a quantidade
destes condutores em forma de traços verticais ou oblíquos, que interligam os componentes de um
determinado circuito.
6
Este esquema tem sua aplicação em projetos elétricos, pois dada a sua simplicidade, facilita a
representação de uma instalação elétrica na planta baixa de um edifício.O diagrama unifilar é o mais
usado pelos electricistas instaladores nas obras.
Ele é desenhado sobre a planta baixa (planta arquitetônica) e apresenta os dispositivos e trajecto dos
condutores rigidamente em suas posições físicas apesar de ser em uma representação bidimensional.
Uma diferença aos dois outro modelos de diagrama e que neste todos os condutores de um mesmo
percurso são representados por um único traço e símbolos que identificam neste traço os outros
condutores.
Não é representado com clareza neste diagrama o funcionamento da instalação, pois não permite
visualizar com clareza o percurso da corrente elétrica. A prática adquirida com o tempo na leitura deste
tipo de diagrama proporciona ao eletricista saber interpretar com facilidade uma instalação elétrica e
sem o auxílio de outros diagramas.
O diagrama unifilar serve especialmente para se verificar, com rapidez, quantos condutores passarão
em determinados eletrodutos e qual o trajeto do mesmo.
7
2.1.4. Diagrama trifilar
Amplamente usado em sistemas de comandos elétricos e maquinas trifásicas o diagrama trifilar

representa cada uma das três fases de uma sistema elétrico e suas respectivas derivações, tendo
características muito parecidas com o diagrama unifilar.
Exemplo:
Os diagramas ou esquemas, compõem,junto a outros documentos elétricos, o prontuário das

instalações elétricas. A norma NR10 criou uma obrigatoriedade para que as empresas possuam e
mantenham atualizados os diagrama elétricos. A facilidade que o diagrama proporciona ao profissional
que for realizar uma manutenção é tão grande quanto a segurança que o mesmo propicia, os acidentes
em eletricidade acontecem com menos frequência em instalações que possuem diagramas corretos e
atualizados.
Existem vários cursos para que os eletricistas aprendam ler e interpretar diagramas elétricos, além do
aprendizado o eletricista deve considerar a segurança que os diagrama propicias, diminuindo também
a ocorrência de falhas e retrabalhos.
8
3. Simbolos Eléctricos
Um símbolo eletrônico é um pictograma usado para representar vários dispositivos ou funções elétricas
e eletrônicas, como fios, baterias, resistores e transistores, em um diagrama esquemático de um circuito
elétrico ou eletrônico.
Conhecimento sempre foi um fator determinante para uma vida profissional invejável. Além do mais,
com as facilidades tecnológicas atuais, a aquisição de conhecimento se torna cada vez mais necessária
para várias profissões.
Na área de elétrica não é diferente, novos dispositivos são desenvolvidos a todo momento, com mais
funções, praticidade, automação… Por esta razão, tornam-se necessários conhecimentos específicos
como, por exemplo, o de Leitura e Interpretação de Diagramas Elétricos (LIDE).
9
3.1. Principais Símbolos Eléctricos e Electrónicos usados em diagramas
eléctricos
Resistência Eléctrica Resistência Eléctrica Indutor

(Bobina)
Transformador Eléctrico Transformador Elevador Transformador

Abaixador
Resistência Térmica Fotoresistência Potenciómetro
Resistência Variável (Reóstato) Capacitor Electrolítico
Potenciómetro Terra Capacitor (Condensador)
10
11
12
13
14
4. Circuitos Elétricos
Um circuito elétrico é a ligação de elementos elétricos, tais como resistores, indutores, capacitores,
diodos, linhas de transmissão, fontes de tensão, fontes de corrente e interruptores, de modo que formem
pelo menos um caminho fechado para a corrente elétrica.
Um circuito elétrico simples, alimentado por pilhas, baterias ou tomadas, sempre apresenta uma fonte
de energia elétrica, um aparelho elétrico, fios ou placas de ligação e um interruptor para ligar e desligar
o aparelho.
Estando ligado, o circuito elétrico está fechado e uma corrente elétrica passa por ele. Esta corrente
pode produzir vários efeitos: óticos, cinéticos, térmicos, acústicos, etc. Circuitos elétricos são
conjuntos formados por um gerador elétrico, um condutor em circuito fechado e um elemento capaz
de utilizar a energia produzida pelo gerador.
Circuito Eléctrico
4.1. Tipos de Circuitos Eléctricos
Circuito em Série: É o circuito onde todos os elementos se encontram interligados em série com a
fonte de energia. No circuito em série a corrente elétrica é a mesma em todos os pontos do circuito e a
tensão é dividida proporcionalmente.
15
4.2. Circuitos em Paralelo
No circuito elétrico paralelo todos os elementos se encontram em paralelo com a fonte de energia. O
circuito paralelo apresenta vários caminhos para a corrente.Em um circuito em paralelo a tensão é a
mesma em todos os pontos do circuito. Porém a corrente varia de acordo com a resistência.
5. Aplicação de Simbolos e Montagem de Esquemas Eléctricos
Nas instalações elétricas uma das mais importantes ligações sem dúvida é a ligação de uma lâmpada
através de interruptor simples, esta é uma das primeiras ligações que um eletricista deve aprender a
realizar.
Nos circuitos eléctricos os esquemas eléctricos podem ser representados de diferentes formas
dependendo do objectivo do prorietátio ou do projectista ao desenhar os seus projectos.
Dentre essas formas de ligação destacam-se as mais frequentes e básicas para o processo de
aprendizado.
1. Ligação de uma lâmpada com um interruptor simples
2. Ligação de uma lâmpada com um interruptor simples e tomada
3. Comutação de escada
4.Comutação de Lustre
5. Comutação de escada com inversor
6. Comando de campainhas.
16
Para além destes existem outros esquemas que poderão ser estudados ou montados em exercícios com
orientação do formador.
Como representar e Instalar uma lâmpada?
Para esta atividade precisaremos dos seguintes materiais:
 1 Interruptor simples de uma seção.

 1 Receptáculo (boquilha) de rosca E27 (rosca para lâmpada comum).
 1 Disjuntor para proteção do circuito.
 1 Conector tipo sindal para a conexão da alimentação da energia elétrica.
 1 lâmpada.
Um bom eletricista deve em primeiro lugar saber ler um projeto elétrico residencial, este projeto é
composto, na maioria dos casos, pelo desenhos arquitetônico da residência e de esquemas elétricos.
Existem três tipos de diagrama elétricos, para esta montagem vamos usar um diagrama multifilar.
5.1. Interrupção Simples
17
18
5.2. Interrupção simples com lâmpada Fluorescente
Usa-se o balastro e o arrancador para ligar.
19
6. Ligação de tomadas
Para instalar uma tomada monofásica liga-se a fase e o neutro da caixa directamente para a tomada,
isto é, um ponto da tomada com o neutro e outro ponto com a fase, e no caso de existência de terra
liga-se no ponto médio da tomada.
Instalação de tomada monofásica com terra
Instalaçào de tomada bifásica e monofásica com terra
20
Nesta tarefa, uma tomada com três pinos será utilizada, sendo dois pinos ligados aos tradicionais fase
e neutro, e o outro pino ligado ao fio de proteção (PE) ou fio terra. O fio terra provém de um
aterramento contento uma ou mais hastes de cobre, uma grande utilidade do terceiro pino é oferecer
segurança ao operador do equipamento.
7. Comutação de escada
21
22
7.1. Comutação de escada com Inversor
23
Esquema Unifilar
24
8. Comutação de Lustre
Esquema Unifilar
25
26
27
6. Comando de campainha
Na ligação de uma tomada obedece o mesmo procedimento como o da lâmpada diferenciando-

se no uso do botão de pressão.
28
29
8.1. Chamada e Resposta de Campainhas
30
Trabalho de carácter avaliativo: Pesquisar e desenhar um esquema de chamada e resposta de
campainha e explicar o seu funcionamento.
9. Ligação de Célula Fotoeléctrica
31
NB: É proibida a multiplicação, edição ou
transmissão deste manual para outras entidades e
estudantes que não fazem parte do CPN sem
autorização da Direcção do CPN.
32

Curso de Electricidade Industrial: Manual de Desenho Técnico E Esquemático

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Curso de Electricidade Industrial: Manual de Desenho Técnico E Esquemático

Enviado por

Direitos autorais:

Formatos disponíveis

MANUAL DE

DESENHO TÉCNICO E ESQUEMÁTICO

CPN – O caminho certo para o profissionalismo

Desenho Técnico é essencial para a concepção e a comunicação em praticamente todos os sectores da

Geometria Descritiva: vistas ortogonais, cortes, seções, determinação de distâncias, áreas e

Desenho Geométrico: construções fundamentais e concordâncias.

Desenho mecânico é a representação gráfica voltada ao projeto de máquinas, motores, peças

O desenhista mecânico realiza desenhos, projeções e cortes utilizando principalmente meios

2.1. Tipos de Esquemas Eléctricos

Existem quatro (4) tipos de diagrama elétricos a se conhecer?

1. Diagrama funcional ou Esquema funcional;

2. Diagrama multifilar ou Esquema multifilar;

3. Diagrama unifilar ou Esquema unifilar;

4. Diagrama trifilar ou Esquema trifilar;

2.1.2. Esquema Multifilar.

2.1.3. Esquema unifilar

Esquema unifilar é a representação simplificada de um circuito, no qual são exibidos linhas e

Amplamente usado em sistemas de comandos elétricos e maquinas trifásicas o diagrama trifilar

Os diagramas ou esquemas, compõem,junto a outros documentos elétricos, o prontuário das

Resistência Eléctrica Resistência Eléctrica Indutor

Transformador Eléctrico Transformador Elevador Transformador

Resistência Térmica Fotoresistência Potenciómetro

Resistência Variável (Reóstato) Capacitor Electrolítico

Potenciómetro Terra Capacitor (Condensador)

4.1. Tipos de Circuitos Eléctricos

5. Aplicação de Simbolos e Montagem de Esquemas Eléctricos

1. Ligação de uma lâmpada com um interruptor simples

2. Ligação de uma lâmpada com um interruptor simples e tomada

5. Comutação de escada com inversor

Como representar e Instalar uma lâmpada?

Para esta atividade precisaremos dos seguintes materiais:

 1 Interruptor simples de uma seção.

5.1. Interrupção Simples

Usa-se o balastro e o arrancador para ligar.

Instalação de tomada monofásica com terra

Instalaçào de tomada bifásica e monofásica com terra

Na ligação de uma tomada obedece o mesmo procedimento como o da lâmpada diferenciando-

9. Ligação de Célula Fotoeléctrica

Você também pode gostar
