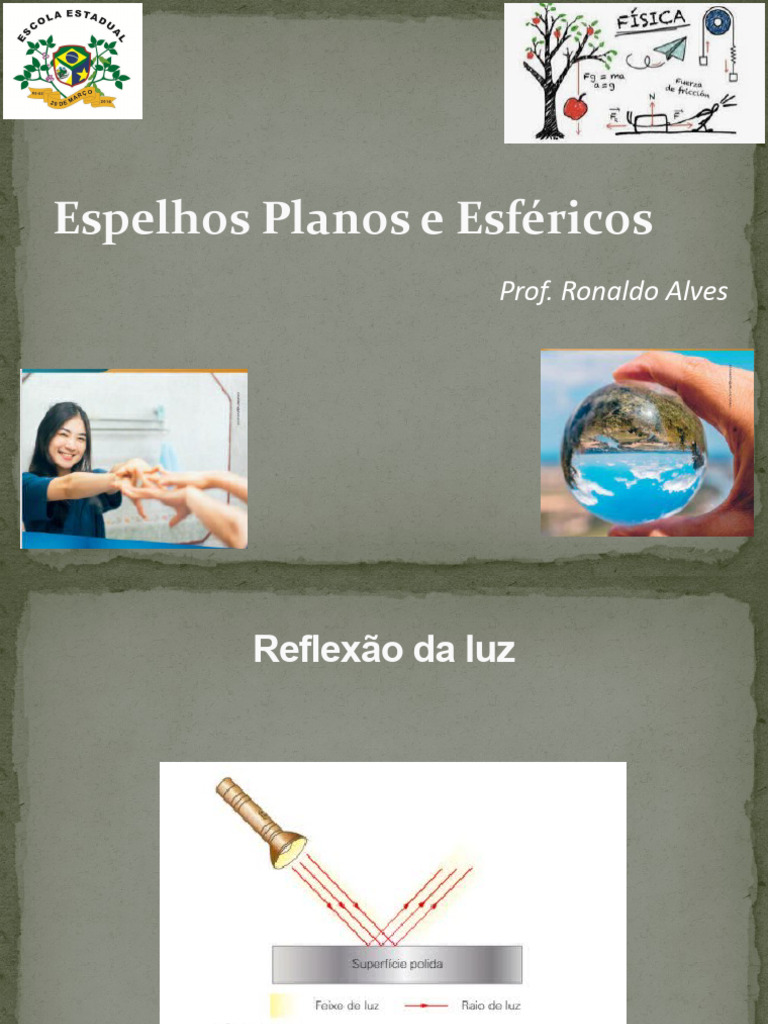

Espelhos Planos e Esféricos
Prof. Ronaldo Alves
Reflexão da luz
Reflexão da luz
Reflexão da luz
a)
N
N RI RR
RI RR
i r
i r
ESPELHO PLANO ESPELHO ESFÉRICO
1ª LEI RI, RR e N são coplanares
2ª LEI i=r
EXEMPLO
i = r = 0°
Espelhos planos
Espelhos planos -Os espelhos planos são superficies planas e
polidas que refletem regularmente a luz.
-Quando a luz incide sobre uma superfície
deste tipo, ela é refletida regularmente. Essa
regularidade da reflexão é que permite a
formação de imagens.
Representação
dos espelhos
planos
Ao vermos ao espelho qualquer pessoa ou objeto,
estamos a observar a sua imagem.
A imagem fornecida pelos espelhos planos:
É virtual, pois pareceque existeatrás do do espelho,
quando na realidade nada lá está;
É direita e do mesmo tamanho do objeto/pessoa;
Forma-se à mesma distância do espelho que o
objeto/pessoa. Quando o objeto/pessoa está próximo
do espelho, a sua imagem também está e vice versa.
Simétrica do objeto/pessoa em relação ao espelho (a
parte direita da imagem corresponde à esquerda do
objeto/pessoa).
Imagens em espelhos planos
Representação de imagens num espelho plano.
Exemplo
RESPOSTA
Espelho plano
O objeto em
qualquer posição.
A imagem é:
-Virtual;
-Simétrica;
-Direita.
Imagens em espelhos planos
Um espelho plano fornece uma só imagem de cada objeto.
Dois espelhos planos, fazendo, entre si, um determinado ângulo,
fornecem simultaneamente várias imagens do mesmo objeto. O
número de imagens depende do ângulo entre os espelhos - quanto
menor for o ângulo, maior é o número de imagens.
Se o ângulo formado entre os
espelhos for de 90º, obtemos três
imagens do mesmo objeto.
Campo Visual de um espelho plano
É a região em que um observador é capaz de
observar, por meio de meio de um espelho plano,
a imagem de qualquer objeto posicionado na
região.
Campo Visual de um espelho plano
“Para que um observador possa se ver de corpo inteiro frente a
um espelho plano, o tamanho do espelho deve ter, no mínimo,
a metade da sua altura”
Exercício do livro
Quando um espelho é deslocado de uma posição
para outra, mantendo-se o objeto em repouso,
ocorre mudança na posição da nova imagem em
relação ao objeto.
a a
de di
b b
de = b – a (I) di= 2 de vi = 2 ve
di = 2b – 2a
( II )
ASSOCIAÇÃO DE ESPELHOS PLANOS
Número de imagens
360º
N 1
Se 360° / for par, a igualdade é
válida para qualquer posição do objeto
CONDIÇÃO entre os espelhos
Se 360° / for ímpar, a igualdade é
válida apenas para o objeto situado
no plano bissetor de
EXEMPLO
Com três patinadores colocados entre dois espelhos planos fixos,
um diretor de cinema consegue uma cena onde são vistos, no
máximo, 24 patinadores. Qual o ângulo α entre os espelhos?
RESOLUÇÃO
360º
N
3 patinadores 24 imagens
1 patinadores N imagens
1
3 x N = 24 x 1 7 = (360 / ) - 1
N=7
= 45°
Espelhos Curvos/esféricos.
Espelhos Curvos -Os espelhos curvos são superficies polidas e
produzem imagens distorcidas dos
objetos/pessoas.
Espelhos curvos/esféricos
Os espelhos curvos podem ser convexos ou côncavos e têm muitas
utilidades no nosso dia a dia.
Outros Exemplos
Curiosidade
63 espelhos planos
54 metros de altura e 48 de largura
Temperaturas superiores a 3 800 °C.
Espelhos Esféricos
Um plano, ao cortar uma superfície esférica,
divide-a em duas partes denominadas calotas esféricas.
Toda superfície refletora com a forma de uma
calota esférica é um espelho esférico.
Espelhos Esféricos
Espelho Côncavo
O espelho côncavo é o espelho
esférico cuja face interna da calota é a
superfície refletora.
Espelho Convexo
O espelho convexo é o
espelho esférico cuja face externa da
calota é a superfície refletora.
Nos espelhoscurvos/esféricos convexos e
côncavos temos de identificar:
• O centro de curvatura, C – centro da esfera a que o espelho pertence;
• O raio de curvatura, r – raio da esfera a que o espelho pertence;
• O foco, F – ponto situado a meio da distância entre o centro e o espelho;
• A distância focal, f – distância entre o foco e o espelho;
• O vértice, V – ponto médio do espelho;
• O eixo principal – linha que passa nos três pontos, V, F e C.
Construção de imagens em espelhos
esféricos
Natureza: Real
Orientação: Invertida
Tamanho: Menor
Posição: entre o C e F
Construção de imagens em espelhos
esféricos
Natureza: Real
Orientação: Invertida
Tamanho: Igual ao do objeto
Posição: Sobre o centro de
curvatura
Construção de imagens em espelhos
esféricos
Natureza: Real
Orientação: Invertida
Tamanho: Maior que o objeto
Posição: Antes do centro de
curvatura
Construção de imagens em espelhos
esféricos
Imagem imprópria
Construção de imagens em espelhos
esféricos
Natureza: Virtual
Orientação: Direita
Tamanho: Maior que o objeto
Posição: Depois do vértice
Construção de imagens em espelhos
esféricos
Natureza: Virtual
Orientação: Direita
Tamanho: Menor que o objeto
Posição: Atrás do espelho
Espelhos
Planos Esféricos
Côncavos Convexos
Fornecem imagens
sempre virtuais,
direitas, com o
mesmo tamanho e
Fazem convergir Fazem divergir a
simétricas dos
a luz que neles luz que neles
objetos.
incide. incide.
