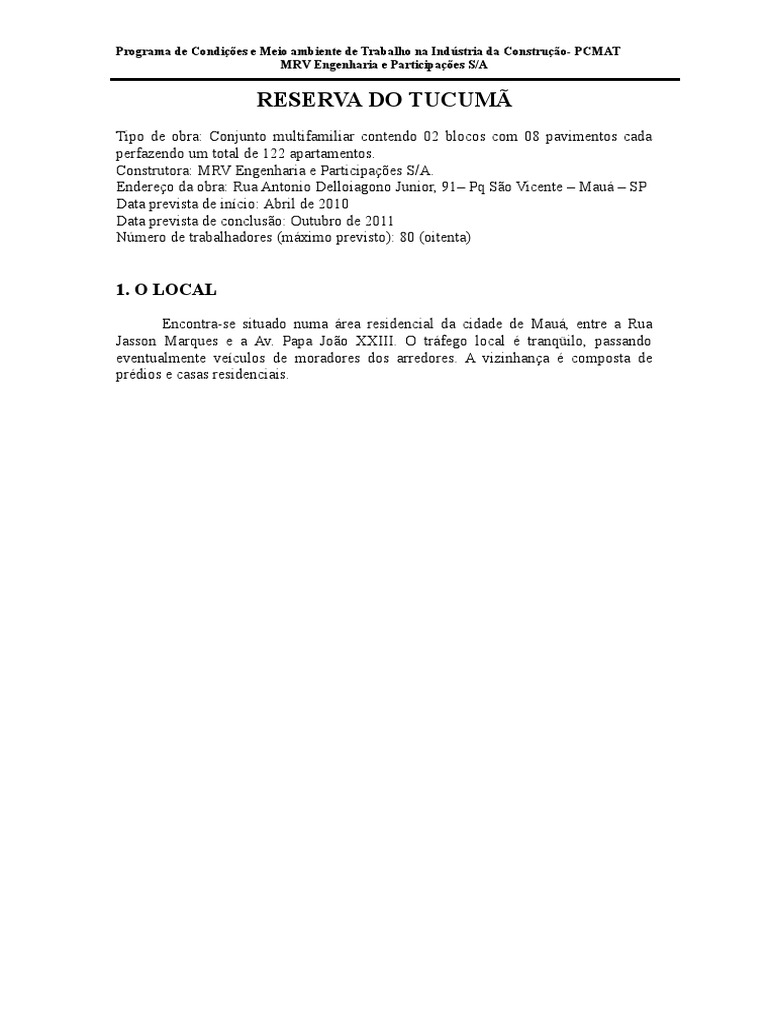

RESERVA DO TUCUMÃ
Tipo de obra: Conjunto multifamiliar contendo 02 blocos com 08 pavimentos cada
perfazendo um total de 122 apartamentos.
Construtora: MRV Engenharia e Participações S/A.
Endereço da obra: Rua Antonio Delloiagono Junior, 91– Pq São Vicente – Mauá – SP
Data prevista de início: Abril de 2010
Data prevista de conclusão: Outubro de 2011
Número de trabalhadores (máximo previsto): 80 (oitenta)
1. O LOCAL
2. O EMPREENDIMENTO
3. O CANTEIRO
4. ÁREA DE VIVÊNCIA
4.1 Banheiros
Características:
Serão utilizadas bacias turcas, com instalações individuais e portas;
Ventilação natural através de paredes;
Paredes divisórias com altura de 1,80m;
Recipiente de papeis usados em cada ambiente;
Papel higiênico a disposição no almoxarifado;
Limpeza no início e final do expediente, “diariamente”.
4.2 Chuveiros
Características:
Piso de cimento e antiderrapante;
Porta sabonete para cada chuveiro;
Aterrados
A limpeza será diária sempre no início do expediente, retirando os estrados de
madeira.
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
4.3 Vestiário
Características mínimas:
Armários: serão oferecidos armários de aço em número suficiente para atender aos
trabalhadores na fase de maior pique. Não será permitida a guarda de bebidas
alcoólicas, nem arma de qualquer natureza;
Iluminação artificial.
Características mínimas:
5. INSTALAÇÕES ELÉTRICAS
6. MÁQUINAS E EQUIPAMENTOS
DISCO DE
SERRA SEM
DENTES OU
VIDIAS
QUEBRADAS
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
DISPOSITIVO
EMPURRADOR
ÁREA DE
SEGURANÇA
6.2 Policorte
Motor aterrado
6.3 Betoneiras
Deverão ter dispositivo próprio para fixação. Será operada apenas por
funcionário qualificado, identificado com o devido EPI (cinto de segurança tipo
para-quedista).
O equipamento obedecerá aos seguintes requisitos mínimos:
Terá suas partes verificadas semanalmente.
Deverá ter placa de carga máxima permitida.
Deverá ter área isolada.
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
A base onde se instala a torre e o guincho deve ser única, de concreto, nivelada e
rígida.
A fixação das torres ‘a estrutura da edificação deve ser a cada laje ou pavimento.
As torres devem estar estaiadas, através dos montantes posteriores, à edificação por
meio de cabos de aço em intervalos de 6 m.(Observar que estes estaiamentos devem
formar com a edificação um ângulo de 45°).
As torres devem ser revestidas com tela de arame galvanizado (tipo pinteiro) ou por
materiais similares.
Deve possuir interruptor de corrente para que só movimente com as portas fechadas.
Sistema de Segurança, Freios :
Freio Tipo Cinta, chamado de Freio de Estacionamento, utilizado apenas no
Elevador de Carga e é acionado pelo operador.
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
Todo Elevador, antes de ser liberado para operação deve ser submetido ao teste de
queda livre para que seja confirmada a eficiência tanto do freio cunha (carga e
passageiro) quanto do freio excêntrico (passageiro).
A inspeção do cabo de aço de tração deve ser sempre muito rigorosa, utilizamos para
tanto as recomendações do fabricante ou seja, solicitar a substituição do cabo quando
este apresentar rompimento de fios, sendo mais de três fios por perna ou mais de 6
fios por passo
6.6 Ferramentas
6.7 Bob-cat
Ergonômico/Acidente Esforço físico intenso, Material pesado, desnível de Fadiga, stress, imprudência.
queda e choque piso, fio desencapados.
elétrico.
5 – Trabalhadores 6 – Função 7 – Atividades / Tipo de 8–Possíveis danos à saúde:
expostos exposição Ruído/Vibrações/ Rad. não íon.
Erg/Acidente: Lesões,
fraturas, irritações, parada
cardio/respiratória, podendo
levar ao óbito.
9 – Avaliação 10 – Limite de 11 – Tempo de Exposição 12 – Medidas de controle
tolerância 08 horas / dia existentes
Ruído: Quantitativa 85 dB (A) x 08 horas Orientar e cobrar quanto ao
(as medições serão trabalhadas uso dos EPI: protetor auricular,
realizadas no decorrer luvas, botas, Mascara PFF2,
da obra) capacete, óculos, Cinto de
segurança se necessário e
Demais Riscos: Não Mensurável Indeterminado uniforme.
Qualitativa. Treinamentos: Periódicos
sobre todos os riscos
envolvidos.
Para as medições de ruído será utilizado o equipamento de medição de nível de pressão sonora da
marca “INSTRUTHER” Modelo DOS - 500, devidamente calibrado. Para tanto será utilizado o
circuito de resposta lenta “Slow” e circuito de compensação “A” de acordo com a NR 15 Anexo I
A seguir, a relação dos riscos mais freqüentes que podem acontecer durante os
diversos serviços da construção do empreendimento, assim como os equipamentos de
proteção individual (EPI) que devem ser utilizados, além da instalação dos
equipamentos de proteção coletiva (EPC), mais adiante.
SERVIÇO RISCOS EPIs, específicos
Tubulões /escavações/ Soterramento, pontas vivas, Cinto de segurança tipo
fundações/locais molhados quedas, cortes e choques pára-quedista, bota de
borracha
Concretagem geral, ponta Queda de nível, estouro do Cinto de segurança tipo
do mangote, adensamento mangote, respingos de pára-quedista, bota de
do concreto concreto, queda e choque borracha, óculos ou
elétrico protetor facial, sobrecalça
de PVC
Fôrmas transporte de Contusões nas mãos, Luva de raspa cano curto,
formas, montagem, problemas de posição, óculos ou protetor facial,
Içamento pilar externo, quedas de nível, estilhaços cinto de segurança
montagem/desmontagem do tensor aos olhos, rosto,
de tensor, desforma pescoço, etc.; ferimentos
por pregos, queda das
fôrmas
Serra circular, policorte, Amputação de dátilos, Óculos ou protetor facial,
makita, cortadora de ferimentos nas mãos, abafador de ruídos e uso
parede, martelete detritos nos olhos, ruído de empurradores
Armação de ferro, disco Ferimentos nas mãos, Luva de raspa, máscara
de corte, lixadeira para detritos nos olhos, poeiras, contra poeiras, óculos
concreto quedas de nível ampla visão
Montagem e Quedas em diferença de Cinto de segurança tipo
desmontagem de guincho nível pára-quedista
Trabalhos em periferia de Queda em diferença de Cinto de segurança tipo
laje, com altura superior a nível pára-quedista
2 metros do nível do solo
Abertura de concreto ou Ferimentos nas mãos, Luva de raspa, óculos de
paredes detritos nos olhos segurança de alto impacto
Carga e descarga de Dermatites diversas, esforço Luvas, máscara contra
cimento, cal e outros físico, poeira em suspensão poeiras, capuz e
ensacados (manual) eventualmente faixa
protetora de coluna
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
9. SINALIZAÇÃO
9.1 Interna
PERIGO ATENÇÃO
POÇO USE PROTETOR
DE ELEVADOR FACIAL
AT E N Ç Ã O ATENÇÃO
RISCO
OBRIGATÓRIO DE QUEDAS
Modelos placas de sinalização
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
Cuidado! Queda de Objetos Colocar nos locais de projeção da fachada (logo abaixo
do bandejão).
Uso Obrigatório de Cinto de Colocar em pedestal próximo das beiradas da laje em
Segurança execução, afixar dentro do balancim e divulgar para
serviços de montagem de torre de elevador e outros
Cuidado! Eletricidade Nas caixas de distribuição elétrica e locais energizados.
9.3 Externa
1,30m
0,30m
Amarelo 0,75m
Preto
Cone sinalizador
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
eventualmente faixa
protetora de coluna.
Preparo de massa com Irritação nos olhos, Luva de borracha, óculos de
cimento, queima de cal e queimaduras, respingo no ampla visão, máscara contra
preparo de cal fina. rosto, possibilidades de poeira, avental de PVC,
problemas pulmonares. bota de borracha.
10.1Produtos Químicos
Atendimento básico
Riscos Comuns
Medidas Preventivas
A escada de mão deve Ter seu uso restrito para acessos provisórios e serviços de
pequeno porte.
12.3.3.Rampas
12.3.4.Passarelas
12.3.5 Concretagem
DESFORMA - será realiza por equipe qualificada que deverá tomar as seguintes
precauções:
a) Desforma da laje - realizada com pé-de-cabra, tendo antes amarrada com corda
um dos extremos da forma permitindo a retirada lenta das chapas (rebatendo os
pregos)
b) Desforma das colunas: começar pela periferia colocando cordas de forma a
garantir uma retirada segura (contra eventuais quedas de materiais), sendo que o
desformador utilizará cinto de segurança para realizar este serviço.
0,20m
0,20m
Caibro Estroncado
1,20m
Fixa: será instalada na primeira laje e retirada somente após a conclusão da fachada
até altura dela.
Característica - os suportes serão metálicos com 3,50m de comprimento e um
complemento de 0,80m em 45. O madeirit colocado será de 20mm, fixado em
estrutura de caibros.
0,80m
45
0,50m
Estrutura metálica
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
3 1
Referências:
1. Complemento em tela 3. Prancha em madeirit 5. Caranguejo
2. Complemento (45) madeirit 4. Laje
13.ANDAIMES SUSPENSOS
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
13.1Balancim
Emboço externo será realizado por meio dos balancins mecânicos pesados
suspensos com largura de 1,50m e interligados até o comprimento máximo de 8,0m.
A fixação dos guinchos aos estrados será executada por meio de armações de aço,
havendo em cada armação dois guinchos. Em cada balancim será colocado o aviso
“Uso obrigatório do cinto de segurança” preso à corda de segurança, assim como
cada posto de trabalho (balancim) terá uma numeração de identificação.
Fixação do Balancim
2
3
4
5
6
7
8
Referências:
1. Viga metálica de sustentação tipo “I” ; 2. Cabos de aço com duplo clip; 3. Grampo chumbado na laje
de 5/8 de polegada; 4. Viga ; 5. Cabo de sustentação; 6. Alvenaria; 7. Guarda-corpo; 8. Catracas.
1. A cadeira suspensa deve ser usada em conjunto com trava-queda e cinturão pára-
quedista (NR18).
3. Os cabos de aço e as cordas de segurança devem ser protegidos das quinas vivas e
saliências (NBR 14751).
4. A conexão do cabo de aço da cadeira ao ponto de ancoragem deve ser feita com uso
de cabo de aço independente, corrente, mosquetão ou manilha, isto é, não se deve usar
o próprio cabo de aço da cadeira para amarração (NBR 14751).
13.4 Alvenaria
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
Viga
Cunhas (travas)
Alvenaria
ATENÇÃO
Ruído – NR 15 – Anexos 1 e 2
Nível de Ruído dB(A) Exposição
Dose 0,5 Observações
Local Máximo
Existente Permitido Período Permitido
Canteiro de Obra 82/84 85 8h/dia continua atende
Lixadeira 99/101 85 1h/dia Intermitente Uso de EPI
Rompedor/Martelete 108/115 85 7min/dia Intermitente Uso de EPI
Serra Circular 99/104 85 35min/dia Intermitente Uso de EPI
Serra circular manual. 111/113 85 10min/dia Intermitente Uso de EPI
Serra Policorte 99/102 85 45min/dia Intermitente Uso de EPI
Furadeira 99/102 85 45min/dia Intermitente Uso de EPI
Compactador 97/100 85 1h/dia Intermitente Uso de EPI
Betoneira 86/88 85 5h/dia Intermitente Uso de EPI
Obs.: (1) As medições foram realizadas em Junho/2010.
(2) A exposição será mensurada conforme o cronograma da obra.
Para as medições de ruído foi usado medidor de nível de pressão sonora da marca “TES 1351”, devidamente calibrado. Para tanto foi
utilizado o circuito de resposta lenta “ Slow” o circuito de compensação “A” de acordo com a NR 15 anexo I.
A seguir a relação dos equipamentos de proteção individual (EPI), conforme a função e serviço a serem
executados no empreendimento:
Abafador de ruído
Luvas de Raspa
Cinto de Segurança
Máscara conta Pó
Capacete e Botinas
Luvas de PVC
Óculos de Segurança
Luvas de Latex
Botas de Borracha
FUNÇÃO
Administração X
Almoxarife X
Armador X X
Azulejista X X X X
Bombeiro X X X
Carpinteiro X X X X X
Eletricista X X
Equipe Mont. Torre Guincho X X X
Equipe de Concretagem X X X X
Equipe Mont. de andaimes X X X
Operador de Betoneira X X X X X
Operador de Policorte X X X X
Operador de Guincho X X X
Pedreiro de Alvenaria X X X
Pedreiro de Fachada X X X X
Pedreiro de Acabamento X X X X X
Pintor X X X X
Servente Os mesmos da Equipe de Trabalho
Faxineiras X X X X X
Gesseiros X X X X
segurança de carga em
suspenso
Mensal:
O técnico de segurança da empresa realizará visitas rotineiras ao canteiro, levantando
as suas condições e acompanhando a implementação deste programa. As
irregularidades serão descritas em impresso próprio no qual constarão também os
prazos para execução das providências que serão negociadas diretamente com o
engenheiro e mestre de obras.
Bimestral:
De forma a realizar correções necessárias a problemas de adequações surgidas durante
a implementação do PCMAT.
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
19.TREINAMENTO
20. CIPA
2010 2011
Fases da obra 04 05 06 07 08 09 10 11 12 01 02 03 04 06 07 08
10.- FORRO
- Madeira
- Gesso X X X X
11.- REVESTIMENTO INTERNO
- Chapisco X X X X X
- Massa X X X X X
- Azulejo X X X X X X
- Gesso X X X X X X X
12.- REVESTIMENTO EXTERNO
- Chapisco X X X X
- Massa X X X X
- Cerâmica ou tijolo
13.- PISOS
- Contrapiso X X X X X X
- Cerâmica X X X X X X X
- Outros
14.- INSTALAÇÕES HIDRÁULICAS
- Prumadas X X X X X
- Distribuição X X X X X X X X X X
- Esgoto X X X X X X X X X X X X
- Louças e metais X X
15.- INSTALAÇÕES DE GÁS
- Prumadas X X X
- Distribuição X X X X X
-16.- INSTALAÇÕES ELÉTRICAS
- Tubulação das lajes X X X X X
- Tubulação X X X X X
- Alvenaria X X X X X X
- Caixas e esquadros X X X X X X X X X X X
- Entrada de energia X X X X X
- Fiação X X X X X X X
- Tomadas e interruptores X X X X
- Luminárias e interfones X
- Prumadas X X X
17.- PINTURA
- Interna X X X
- Externa X X X X
18.- ELEVADORES
- Instalação dos elevadores definitivos
19.- SERV.COMPL.
- Pavimentação X X X X X X X X X X
- Paisagismo
- Limpeza
- Lavagem da fachada
- Instalação de extintores X
- Instalação de pára-raios X X
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
2010 2011
Etapas/Meses 04 05 06 07 08 09 10 11 12 01 02 03 04 06 07 08 09 10
-Serviços iniciais 02 01 01
-Instalações provisórias 04 04
-Movimentação de terra 06 06
-Serviços Gerais 02 08 12
-Execução da estrutura
-Alvenaria 12 12 12 14
-Esquadrias 04 06 08 08 04 06
-Vidros 01 01 01 01
-Impermeabilização 02 04 04
-Forro 02 04 04 04
-Revestimento Interno 12 12 16 16 16 12 08
-Revestimento Externo 16 16 16 16 20 08
-Pisos 04 08 12 16 12 12 08 04
-Instalações hidráulicas 05 06 06 06 06 06 06 06 05 04 04 03 03 0
-Instalações elétricas 03 06 06 06 06 08 06 08 06 10 04 03 03 03 0
-Pintura 10 20 25 25 25 25 1
-Serviços complementares 10 10 10 10 10 10 10 10 10 15 20 2
TOTAL GERAL 02 13 19 27 28 59 65 75 80 80 76 55 44 43 46 51 34 3
2010 2011
04 05 06 07 08 09 10 11 12 01 02 03 04 06 07 08
Proteções/Meses
-Tapumes X X X
-Escoramento X X X X X
-Proteção de periferia X X X X X
-Bandejas X X X X X X X X X X X X X
-Telas de proteção X X X X X X X X X X X X X X X X
-Cancelas (elevador) X X X X X X X X X X X X X
-Proteções em aberturas de pisos X X X X X X X X X X X X
-Proteções da serra circular X X X X X X X X X
-Proteção na policorte X X X X X X X X
-Proteção no Velox X X X X X X X
-Rampas, escadas e passarelas X X X X X X X X X X X X X X
-Sinalização X X X X X X X X X X X X X X X X
2010 2011
04 05 06 07 08 09 10 11 12 01 02 03 04 06 07 08 09 10
Máq. e equip./meses
-Serra circular X X X X X X X X
-Policorte X X X X X X X X
-Guincho Vélox X X X X X
-Vibradores X X X X X X X
-Betoneiras X X X X X X X X X X X X
-Ferr. elétrica manual X X X X X X X X X X X X X X X
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
23. ART
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
25. ENCERRAMENTO.
___________________________________
DOUGLAS AGUIAR GOMES
Eng.º de Seg. do Trabalho
CREA n.º 5061355711
____________________________________________
ENGº. MARCELLO POMPERMAYER
Engenheiro Civil
CREA n.º5062797184
Programa de Condições e Meio ambiente de Trabalho na Indústria da Construção- PCMAT
MRV Engenharia e Participações S/A
Sr. Engenheiro,
IMPORTANTE
Ao receber este documento, aporá sua assinatura se comprometendo
em zelar pelo seu cumprimento.
DATA:
NOME: Marcello Pompermayer
ASSINATURA:
