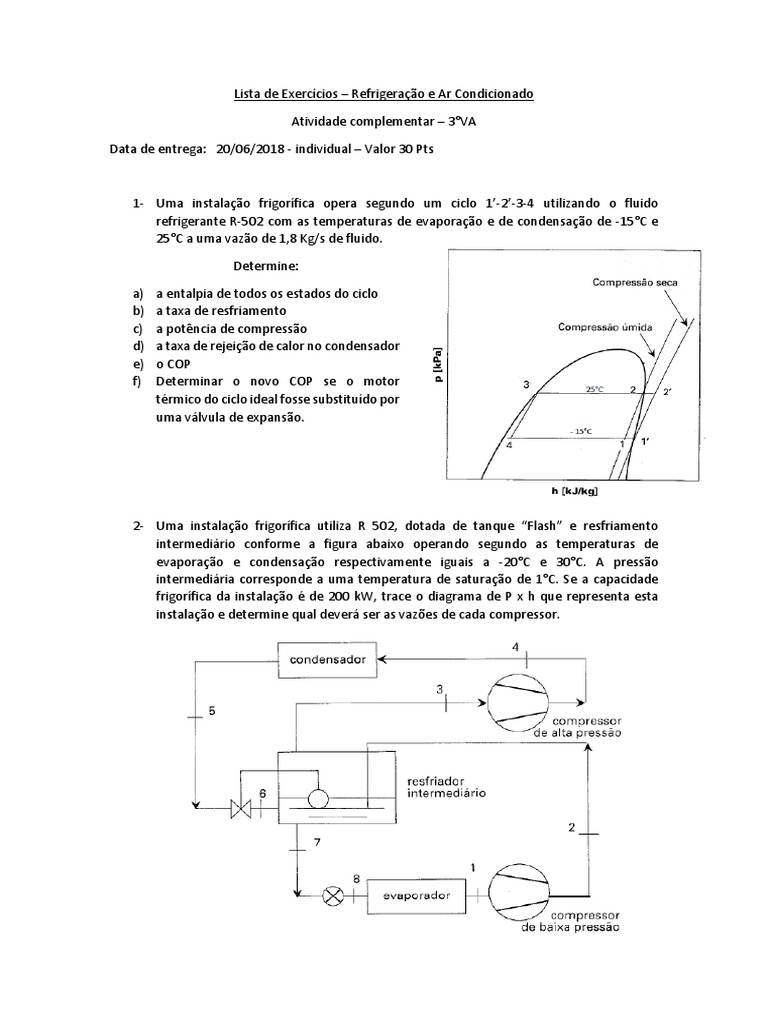

Lista de Exercícios – Refrigeração e Ar Condicionado

Atividade complementar – 3°VA

Data de entrega: 20/06/2018 - individual – Valor 30 Pts

1- Uma instalação frigorífica opera segundo um ciclo 1’-2’-3-4 utilizando o fluido

refrigerante R-502 com as temperaturas de evaporação e de condensação de -15°C e
25°C a uma vazão de 1,8 Kg/s de fluido.

Determine:

a) a entalpia de todos os estados do ciclo

b) a taxa de resfriamento
c) a potência de compressão
d) a taxa de rejeição de calor no condensador
e) o COP
f) Determinar o novo COP se o motor
térmico do ciclo ideal fosse substituído por
uma válvula de expansão.

2- Uma instalação frigorífica utiliza R 502, dotada de tanque “Flash” e resfriamento

intermediário conforme a figura abaixo operando segundo as temperaturas de
evaporação e condensação respectivamente iguais a -20°C e 30°C. A pressão
intermediária corresponde a uma temperatura de saturação de 1°C. Se a capacidade
frigorífica da instalação é de 200 kW, trace o diagrama de P x h que representa esta
instalação e determine qual deverá ser as vazões de cada compressor.
3- Uma instalação frigorífica opera com R 22 que serve uma câmara de aves congeladas com
250 KW de capacidade frigorífica, cujo evaporador opera a uma temperatura de evaporação
de -35°C e uma câmara frigorífica destinada a legumes e frutas com capacidade de 320 KW
dotada de um evaporador que opera a -3°C. A temperatura de condensação do ciclo é de 32
°C, assim sendo, quais deveriam ser as capacidades de cada um dos compressores
utilizados? Trace o diagrama de saturação Pxh que representa esta instalação. Compare os
resultados caso o fluido refrigerante seja substituído por amônia.
