DIRECIONAIS

DIRU-110/7C9A

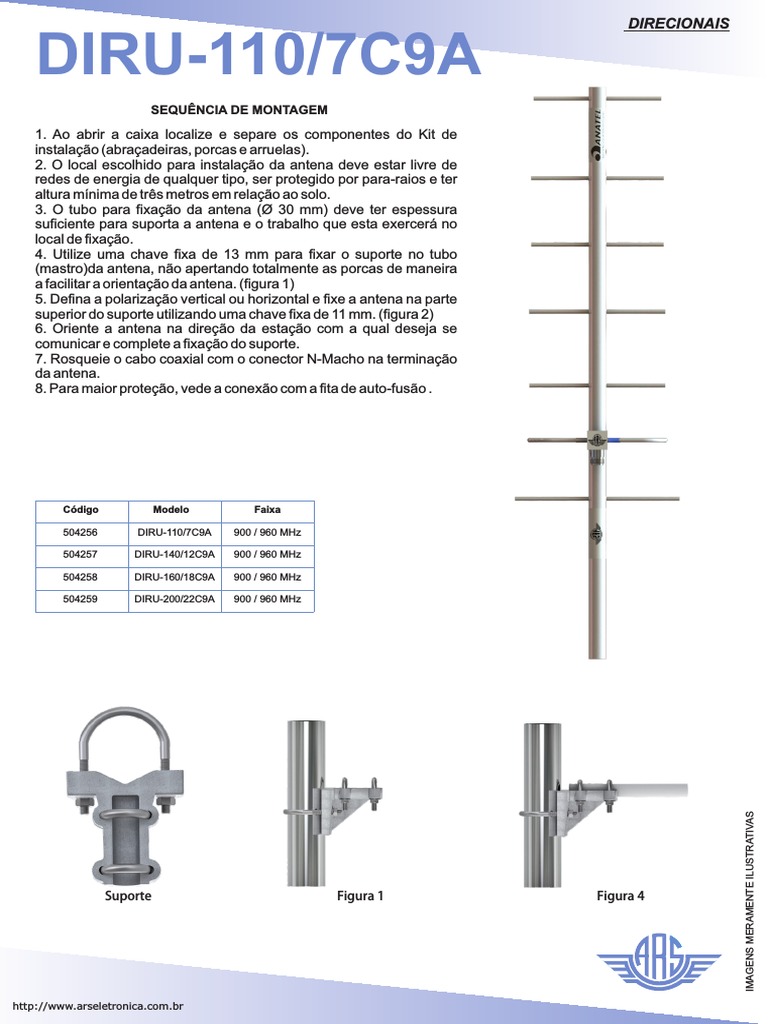

SEQUÊNCIA DE MONTAGEM

1. Ao abrir a caixa localize e separe os componentes do Kit de

instalação (abraçadeiras, porcas e arruelas).
2. O local escolhido para instalação da antena deve estar livre de
redes de energia de qualquer tipo, ser protegido por para-raios e ter
altura mínima de três metros em relação ao solo.
3. O tubo para fixação da antena (Ø 30 mm) deve ter espessura
suficiente para suporta a antena e o trabalho que esta exercerá no
local de fixação.
4. Utilize uma chave fixa de 13 mm para fixar o suporte no tubo
(mastro)da antena, não apertando totalmente as porcas de maneira
a facilitar a orientação da antena. (figura 1)
5. Defina a polarização vertical ou horizontal e fixe a antena na parte
superior do suporte utilizando uma chave fixa de 11 mm. (figura 2)
6. Oriente a antena na direção da estação com a qual deseja se
comunicar e complete a fixação do suporte.
7. Rosqueie o cabo coaxial com o conector N-Macho na terminação
da antena.
8. Para maior proteção, vede a conexão com a fita de auto-fusão .

Código Modelo Faixa

504256 DIRU-110/7C9A 900 / 960 MHz

504257 DIRU-140/12C9A 900 / 960 MHz

504258 DIRU-160/18C9A 900 / 960 MHz

504259 DIRU-200/22C9A
DIRU-100/22C9A 900 / 960 MHz

IMAGENS MERAMENTE ILUSTRATIVAS

Suporte Figura 1 Figura 4
