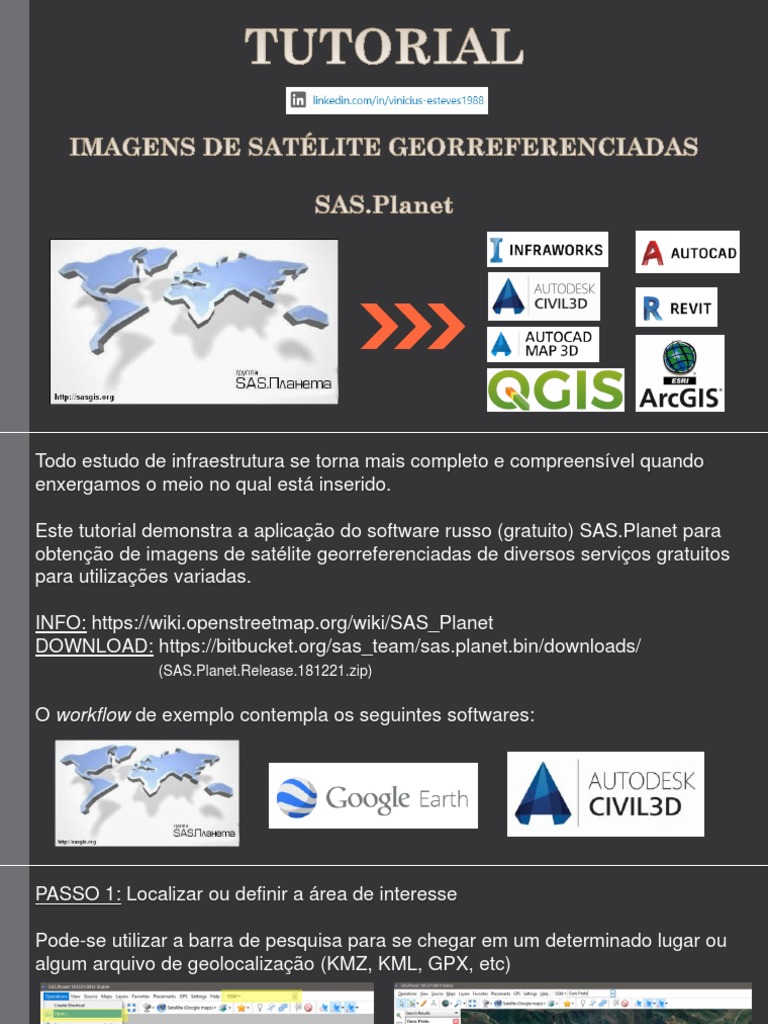

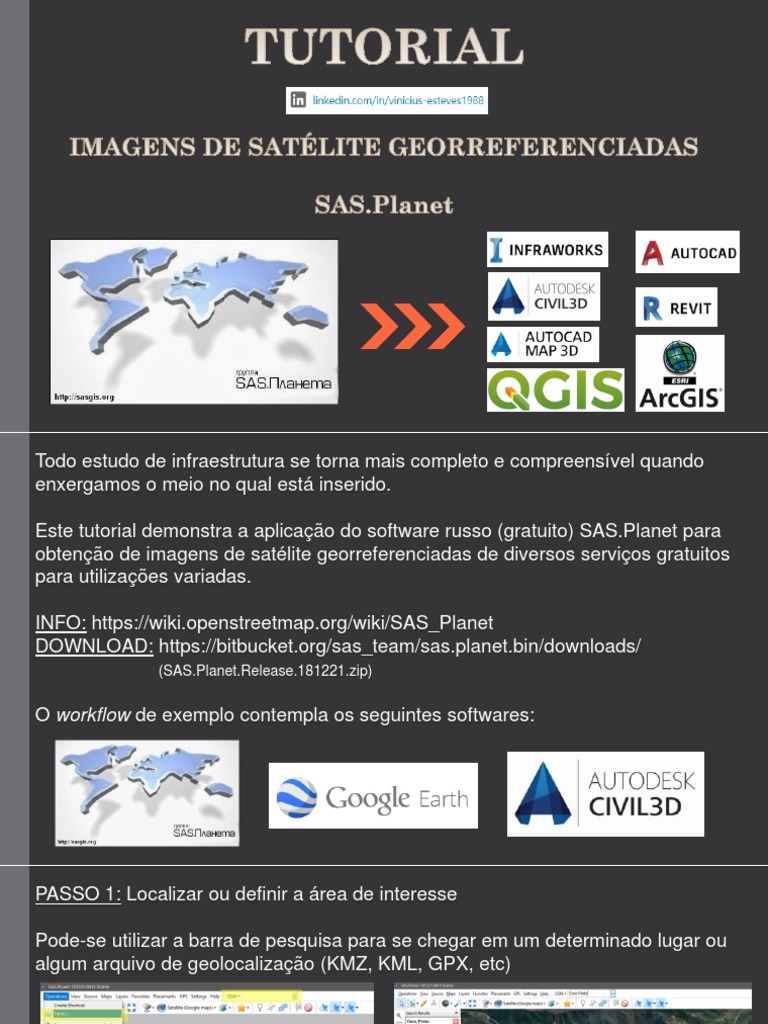

Todo estudo de infraestrutura se torna mais completo e compreensível quando

enxergamos o meio no qual está inserido.

Este tutorial demonstra a aplicação do software russo (gratuito) SAS.Planet para

obtenção de imagens de satélite georreferenciadas de diversos serviços gratuitos
para utilizações variadas.

INFO: https://wiki.openstreetmap.org/wiki/SAS_Planet
DOWNLOAD: https://bitbucket.org/sas_team/sas.planet.bin/downloads/
(SAS.Planet.Release.181221.zip)

O workflow de exemplo contempla os seguintes softwares:

PASSO 1: Localizar ou definir a área de interesse

Pode-se utilizar a barra de pesquisa para se chegar em um determinado lugar ou

algum arquivo de geolocalização (KMZ, KML, GPX, etc)
PASSO 2: Escolha do serviço de imagem de satélite

Existem diversos serviços pré-cadastrados no software, bastando escolher qual

melhor se adequa ao seu interesse.
PASSO 3: Definição da área a ser exportada e configuração do mosaico de imagens

Escolha o método de seleção da área a ser exportada e configure o mosaico (a

configuração abaixo apresenta boa qualidade de imagem em relação ao tamanho do
arquivo gerado).
Lembrando que quanto maior for o nível de zoom, maior é o arquivo final.
PASSO 4: Configuração inicial do AutoCAD Civil 3D

O SAS.Planet trabalha com sistema de coordenadas UTM e datum WGS84, logo

podemos configurar o AutoCAD Civil 3D tanto para WGS84 quanto para SIRGAS
2000, pois são praticamente iguais.

Fonte: (https://ww2.ibge.gov.br/home/geociencias/geodesia/pmrg/faq.shtm#11)

Para configurar o Sistema de

Coordenadas da região de interesse,
utilizamos o comando
EDITDRAWINGSETTINGS.
PASSO 5: Importar imagem para o AutoCAD Civil 3D

Após a configuração adequada, utilizar o comando MAPIINSERT, buscando assim a

imagem georreferenciada.
As configurações no menu Image Correlation já estão corretas, podendo ir direto
para o OK.

Caso a imagem não esteja

visível, utilize o
Zoom Extents para
centralizar seu desenho.
PASSO BÔNUS: Importar imagem diferente ou histórica do Google Earth

Às vezes podemos observar que pelo aplicativo Google Earth, a imagem está
diferente daquela visualizada pelo Google Maps no navegador ou então temos uma
imagem histórica como melhor representação para um estudo em questão.

O SAS.Planet consegue navegar pelo cache do Google Earth fazendo as vezes do

PASSO 2.
PASSO BÔNUS: Importar imagem diferente ou histórica do Google Earth

Primeiramente, devemos indicar no SAS.Planet o diretório onde o Google Earth

salva o cache de imagens.

O caminho padrão é:
C:\Users\<SEU USUARIO>\AppData\LocalLow\Google\GoogleEarth\Cache
PASSO BÔNUS: Importar imagem diferente ou histórica do Google Earth

Escolha a imagem que deseja capturar do Google Earth e navegue na área no

nível de zoom desejado. (Feche o Google Earth após esse processo)

Dica para captura de cache do Google Earth:

https://www.youtube.com/watch?v=6Qqw1NMXVOg
PASSO BÔNUS: Importar imagem diferente ou histórica do Google Earth

Com o Google Earth fechado, abra novamente o SAS.Planet e assim todas as

imagens visualizadas serão exibidas prontas para o PASSO 3 de captura do
mosaico.
EXTRA

O Google Maps atualiza sua base de mapas constantemente. Caso fique offline no
SAS.Planet, siga o tutorial abaixo para troca de versão do mapa.

https://www.youtube.com/watch?v=DjZlhDMiMJQ
