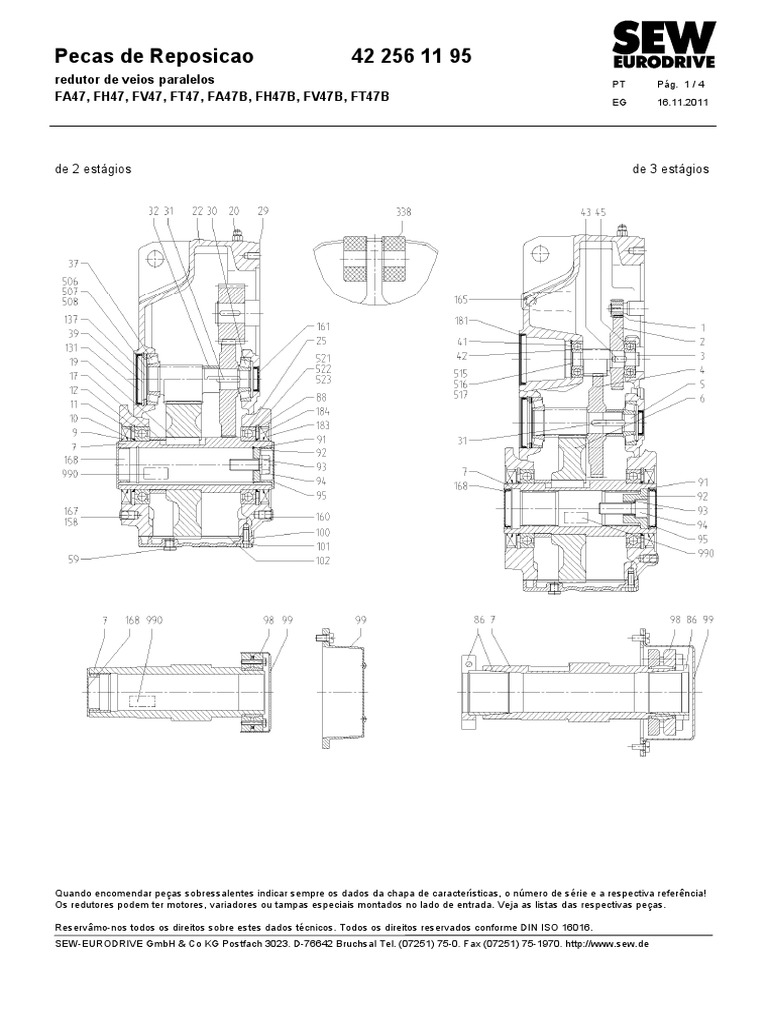

Pecas de Reposicao 42 256 11 95

redutor de veios paralelos PT Pág. 1 / 4


FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 16.11.2011

de 2 estágios de 3 estágios

Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de
Pecas de Reposicao 42 256 11 95
redutor de veios paralelos PT Pág. 2 / 4
FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 16.11.2011

Nº Denominção Especificações adicionais Designação SEW Código Pç.


1 Pinhão * 1
2 Roda dentada * 1
3 Veio pinhão * 1
4 Roda dentada * 1
5 Veio pinhão * 1
6 Roda dentada * 1
7 Veio oco FA47; FA47B Ø 35 mm 06430279 1
7 Veio oco FA47; FA47B; anticorrosivo; ASEPTICplus Ø 35 mm 00453072 1
7 Eixo oco (polegada) FA47; FA47B Ø 1,375 in. 06432794 1
7 Veio oco completo FH47; FH47B Ø 35 mm 06431747 1
7 Veio oco completo FH47; FH47B Ø 35/36 mm 00424498 1
7 Veio oco estriado FV47; FV47B 35x2x30x16 06433979 1
7 Veio oco para disco de aperto FT47; FT47B NG35 06437168 1
7 Veio oco para disco de aperto FT47B; Torqloc-Plus NG35 AB 06438369 1
7 Veio oco para disco de aperto FT47; FT47B; anticorrosivo; ASEPTICplus NG35 06438482 1
7 Veio oco para disco de aperto FT47B; anticorrosivo; ASEPTICplus ; NG35 AB 06438601 1
Torqloc-Plus
9 Retentor W BASF50x80x10/7-NBR 0017761X 1
9 Retentor Retentor opcional em óleo FKM (Viton); W BASF50x80x10/7-FKM 00178012 1
versão ATEX conforme a categoria II2G,
II2D, II3G, II3D; ASEPTICplus
10 Retentor Vedação dupla; versão ATEX conforme a W B1SF50x74x8/11,5-FKM 00173614 1
categoria II2G, II2D, II3G, II3D;
ASEPTICplus
11 Rolamento de esferas 6010-Z 0011281X 1
12 Anel de retenção DIN472 80x2,5-FS 00103241 1
17 Distanciador Ø51xØ60x12,5 mm 06430066 1
19 Chaveta DIN6885-1 B10x8x28 55HRC 00116319 1
20 Válvula de purga W4087 M10x1-CuZn-HEI 00130303 1
20 Válvula de purga anticorrosivo; ASEPTICplus W4087 M10x1-Niro-HEI 00136239 1
22 Cárter do redutor FA47; FH47; FV47; FT47 06421474 1
22 Cárter do redutor FA47B; FH47B; FV47B; FT47B; Torqloc- 06420206 1
Plus
25 Rolamento de esferas 6010-Z 0011281X 1
29 Massa vedante 09102558 X)
30 Rolamento de rolos cónicos 30203 0012138X 1
31 Chaveta de 2 estágios DIN6885-1 B6x6x16 55HRC 00116017 1
31 Chaveta de 3 estágios DIN6885-1 AB6x6x14 55HRC 00135410 1
32 Distanciador Para i 10,97 até 190,76 Ø20,6xØ25x15,5 mm 06420605 1
37 Rolamento de rolos cónicos 30303 00124648 1
39 Anel de retenção DIN472 47x1,75-FS 00103187 1
41 Anel de retenção DIN472 35x1,5-FS 00103144 1
42 Rolamento de esferas 6202 0010485X 1
43 Chaveta DIN6885-1 B5x5x10 55HRC 00114839 1
45 Rolamento de esferas 6202 0010485X 1
59 Bujão W4085 M10x1-St-ADC3K 0011426X 5
86 Jogo de terminais completo FT47; FT47B Ø 35 mm 10678247 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 35 mm 10678514 1
86 Jogo de terminais completo FT47; FT47B Ø 1,1875 in. 10678220 1
86 Jogo de terminais completo FT47; FT47B Ø 1,250 in. 10678239 1
86 Jogo de terminais completo FT47; FT47B Ø 1,375 in. 10678247 1
86 Jogo de terminais completo FT47; FT47B Ø 1,4375 in. 10678255 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,1875 in. 10678697 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,250 in. 10678506 1

* Pinhões e engrenagens tem o código marcado na peça, que também deve ser mencionado
X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de
Pecas de Reposicao 42 256 11 95
redutor de veios paralelos PT Pág. 3 / 4
FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 16.11.2011

Nº Denominção Especificações adicionais Designação SEW Código Pç.


86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,375 in. 10678514 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,4375 in. 10678522 1
88 Anel de retenção DIN472 80x2,5-FS 00103241 1
91 Anel de retenção FA47; FA47B DIN472 35x1,5-FS 00103144 1
91 Anel de retenção FA47; FA47B; anticorrosivo; ASEPTICplus W4161 35x1,5-Niro 00160334 1
91 Anel de retenção FV47; FV47B DIN472 37x1,5-FS 00103152 1
92 Disco FA47; FA47B W4132 13x34,5x4,75-St 01034456 1
92 Disco FA47; FA47B; anticorrosivo; ASEPTICplus W4132 13x34,5x4,75-Niro 00160199 1
92 Disco FA47; FA47B W4132 9/16x1,365x3/16-St 08069409 1
92 Disco FV47; FV47B 01174037 1
93 Anel de pressão FA47; FA47B; veio oco Ø 35 mm W4146 A12-Q3F 00109932 1
93 Anel de pressão FA47; FA47B; veio oco Ø 35 mm; W4146 A12-Niro 00160180 1
anticorrosivo; ASEPTICplus
93 Anel de pressão FA47; FA47B; veio oco Ø 1,375 in. W4146 A1/2inch-A2F 13300865 1
93 Espaçador FV47; FV47B DIN988 S10x16x1,2-FS 00124079 1
94 Parafuso sextavado FA47; FA47B ISO4017 M12x30-8.8-A2F 00101222 1
94 Parafuso sextavado FA47; FA47B; anticorrosivo; ASEPTICplus ISO4017 M12x30-A2-70 00122955 1
94 Parafuso sextavado FA47; FA47B W4012 1/2-13x1-A2F 08069565 1
94 Parafuso de cabeça cilíndrica FV47; FV47B ISO4762 M10x30-8.8-A2F 00101443 1
95 Bujão FA47; FA47B W4299 1-35,7-PE-LD-BK 01146580 1
95 Bujão FA47; FA47B; anticorrosivo; ASEPTICplus W4299 1-35,7-PE-LD-BK 01146580 1
95 Tampão FV47; FV47B W4300 1-37x10 00106895 1
98 Disco de aperto FH47; FH47B W4941 DK-44x80 01226126 1
98 Disco de aperto FT47; FT47B W4941 DK-44x80-TL 06439594 1
98 Disco de aperto FT47; FT47B; anticorrosivo; ASEPTICplus W4941 DK-44x80-TL- 06439667 1
99 Tampa de proteção FH47; FH47B 01140922 1
99 Tampa completa FH47; FH47B 06435149 1
99 Tampa completa FH47; FT47; FH47B; FT47B; anticorrosivo; 06435858 1
ASEPTICplus; versão ATEX conforme a
categoria II2G, II2D, II3G, II3D
100 Tampa do redutor 06420966 1
101 Parafuso sextavado ISO4017 M6x16-8.8-A2F 00101052 6
102 Junta 06420931 1
131 Tampão W4300 1-47x10 00106909 1
137 Espaçador DIN988 S37x47x2,5-FS 00103519 1
158 Bujão W4299 4-5,2-PE-LD-NA 19067801 2
160 Bujão W4299 4-5,2-PE-LD-NA 19067801 2
161 Tampão W4300 1-22x5 00124400 1
165 Bujão W4299 1-9,4-PE-LD 00113719 8
167 Bujão W4299 1-7,2-PE-LD-NA 00136042 8
168 Bujão FA47; FH47; FA47B; FH47B W4299 1-35,7-PE-LD-BK 01146580 1
168 Tampão FV47; FV47B W4300 1-37x10 00106895 1
181 Tampão W4300 1-52x10 00106917 1
183 Retentor W BASF50x80x10/7-NBR 0017761X 1
183 Retentor Retentor opcional em óleo FKM (Viton); W BASF50x80x10/7-FKM 00178012 1
versão ATEX conforme a categoria II2G,
II2D, II3G, II3D; ASEPTICplus
184 Retentor Vedação dupla; versão ATEX conforme a W B1SF50x74x8/11,5-FKM 00173614 1
categoria II2G, II2D, II3G, II3D;
ASEPTICplus
338 Bucha elástica W4312 12,5x40x20 00133485 2
506 Arruela de ajuste DIN988 37x47x0,1-St 0010373X X)
507 Arruela de ajuste DIN988 37x47x0,3-St 00103977 X)
508 Arruela de ajuste DIN988 37x47x0,5-St 00123404 X)
515 Arruela de ajuste DIN988 25x35x0,1-St 00103691 X)
516 Arruela de ajuste DIN988 25x35x0,3-St 00103934 X)

X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de
Pecas de Reposicao 42 256 11 95
redutor de veios paralelos PT Pág. 4 / 4
FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 16.11.2011

Nº Denominção Especificações adicionais Designação SEW Código Pç.


517 Arruela de ajuste DIN988 25x35x0,5-St 00104167 X)
521 Arruela de ajuste DIN988 63x80x0,1-St 00103799 X)
522 Arruela de ajuste DIN988 63x80x0,3-St 00104035 X)
523 Arruela de ajuste DIN988 63x80x0,5-St 00104191 X)
990 Pasta anticorrosiva 09107819 1

X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de
