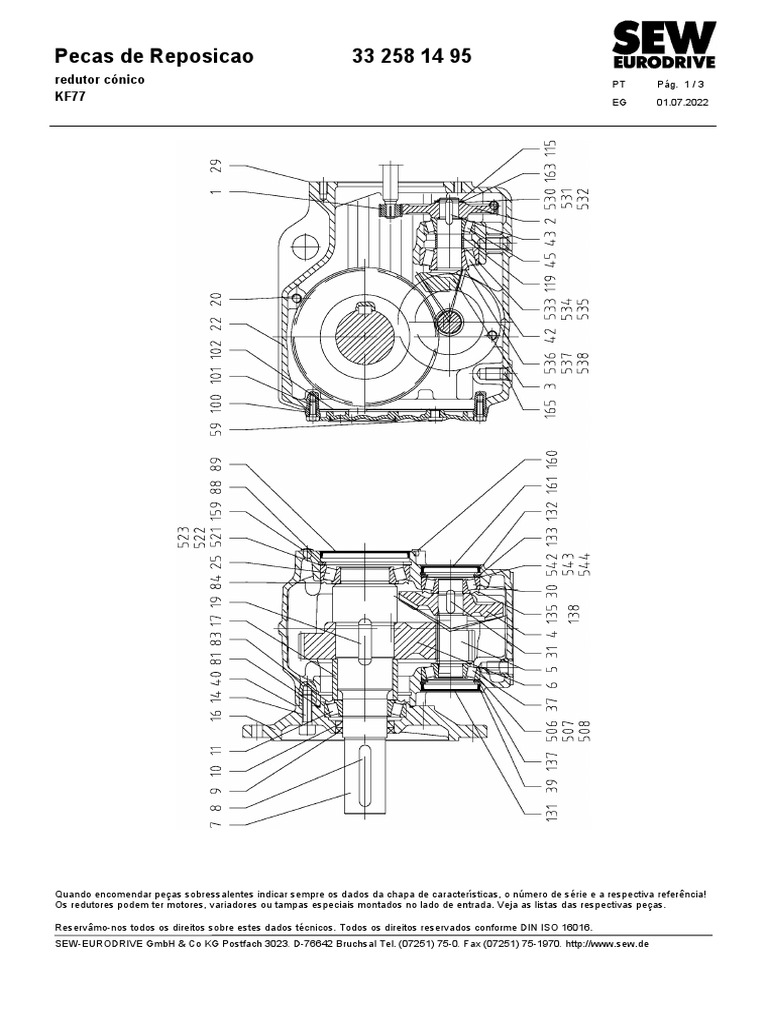

Pecas de Reposicao 33 258 14 95

redutor cónico PT Pág. 1 / 3

KF77 EG 01.07.2022

Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 33 258 14 95
redutor cónico PT Pág. 2 / 3
KF77 EG 01.07.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

1 Pinhão * 1
2 Roda dentada * 1
3 Veio pinhão * 1
4 Roda dentada * 1
5 Veio pinhão * 1
6 Roda dentada * 1
7 Veio de saída opcional Ø 45x90 mm 0643469X 1
7 Veio de saída Ø 50x100 mm 06432646 1
7 Veio de saída anticorrosivo; ASEPTICplus Ø 50x100 mm 00452750 1
7 Veio de saída (polegadas) opcional Ø 1,750x3,543 in. 06434738 1
7 Veio de saída (polegadas) Ø 2,000x3,94 in. 0643312X 1
8 Chaveta DIN6885-1 A14x9x80 +C 00100382 1
8 Chaveta anticorrosivo; ASEPTICplus DIN6885-1 A14x9x80 Niro 13228234 1
8 Chaveta opcional W4190 B3/8x3/8x2-3/4 +C 08069611 1
8 Chaveta W4190 B1/2x1/2x2-5/8 +C 08069263 1
9 Retentor W BASF55x72x10-NBR 00177865 1
9 Retentor Retentor opcional em óleo FKM; versão W BASF55x72x10-FKM 00178268 1
ATEX conforme a categoria II2G, II2D, II3G,
II3D; ASEPTICplus
10 Retentor retentor duplo opcional em borracha W B1SF55x67x8/11,5-FKM 00173894 1
fluorcarbonada; versão ATEX conforme a
categoria II2G, II2D, II3G, II3D;
ASEPTICplus
11 Rolamento de rolos cónicos 30211 0013936X 1
14 Parafuso de cabeça cilíndrica ISO4762 A-M12x40-8.8-A2F 00132152 8
16 Flange de saída Ø 250 mm 06430538 1
16 Flange de saída Ø 300 mm 0643049X 1
17 Distanciador Ø68xØ80x52,95 mm 06432662 1
19 Chaveta DIN6885-1 B16x10x45 +C 00134791 1
20 Válvula de purga W4086 M12x1,5-CuZn-HEI 00130311 1
20 Válvula de purga anticorrosivo; ASEPTICplus W4086 M12x1,5-Niro-HEI 00136247 1
22 Cárter do redutor EN-GJL-200 10689710 1
22 Cárter do redutor opcional EN-GJS-400 10689311 1
25 Rolamento de rolos cónicos 30212 00139378 1
29 Massa vedante 09102558 X)
30 Rolamento de rolos cónicos 30306 0012477X 1
31 Chaveta DIN6885-1 AB10x8x25 55HRC 00135445 1
37 Rolamento de rolos cónicos 30306 0012477X 1
39 Anel de retenção DIN472 72x2,5-FS 00103225 1
40 Massa vedante 09102558 X)
42 Rolamento de rolos cónicos 32306 00139262 1
43 Chaveta DIN6885-1 B8x7x25 +QT+C 00100552 1
45 Rolamento de rolos cónicos 32206 00124737 1
59 Bujão W4085 B-M12x1,5-St- 00114308 7
81 Anel em O W4283 105x3-NBR70 00176591 1
83 Arruela de vedação W4585 30211-AV 00137197 1
84 Arruela de vedação W4585 30212-AV 00137200 1
88 Anel de retenção DIN472 110x4-FS 00103284 1
89 Tampão W4300 1-110x12 0011166X 1
100 Tampa do redutor 06433375 1
101 Parafuso sextavado ISO4017 A-M8x20-8.8-A2F 00110256 8
102 Junta 06435068 1
115 Anel de retenção DIN471 24x1,2-FS 00102733 1
119 Distanciador Ø30,6xØ35x20 mm 06433448 1

* Pinhões e engrenagens tem o código marcado na peça, que também deve ser mencionado
X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 33 258 14 95
redutor cónico PT Pág. 3 / 3
KF77 EG 01.07.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

131 Tampão W4300 1-72x9 00106925 1
132 Anel de retenção DIN472 72x2,5-FS 00103225 1
133 Espaçador DIN988 S56x72x3-FS 0010356X 1
135 Arruela de vedação apenas para posição de montagem M5A, W4585 30306-AV 00136808 1
MXA ou M5B, MXB com inversão da
rotação
137 Espaçador DIN988 S56x72x3-FS 0010356X 1
138 Arruela de vedação apenas para posição de montagem M6B, W4585 30306-AV 00136808 1
MXB ou M6A, MXA com inversão da
rotação
159 Bujão W4299 1-10,3-PHT-NA 00113727 8
160 Bujão W4299 1-7,2-PE-LD-NA 00136042 2
161 Tampão W4300 1-72x9 00106925 1
163 Espaçador W4140 S24x36x2-FS 00124001 1
165 Bujão W4299 4-14,5-PE-LD-NA 00113743 4
506 Arruela de ajuste DIN988 56x72x0,1-St 00103772 X)
507 Arruela de ajuste DIN988 56x72x0,3-St 00104019 X)
508 Arruela de ajuste DIN988 56x72x0,5-St 00104256 X)
521 Arruela de ajuste DIN988 90x110x0,1-St 00103829 X)
522 Arruela de ajuste DIN988 90x110x0,3-St 0010406X X)
523 Arruela de ajuste DIN988 90x110x0,5-St 00104221 X)
530 Arruela de ajuste W4140 24x36x0,1-St 00123706 X)
531 Arruela de ajuste W4140 24x36x0,3-St 00123714 X)
532 Arruela de ajuste W4140 24x36x0,5-St 00123722 X)
533 Arruela de ajuste DIN988 30x42x0,1-St 00103853 X)
534 Arruela de ajuste DIN988 30x42x0,3-St 00104094 X)
535 Arruela de ajuste DIN988 30x42x0,5-St 00123455 X)
536 Arruela de ajuste DIN988 30x42x0,1-St 00103853 X)
537 Arruela de ajuste DIN988 30x42x0,3-St 00104094 X)
538 Arruela de ajuste DIN988 30x42x0,5-St 00123455 X)
542 Arruela de ajuste DIN988 56x72x0,1-St 00103772 X)
543 Arruela de ajuste DIN988 56x72x0,3-St 00104019 X)
544 Arruela de ajuste DIN988 56x72x0,5-St 00104256 X)

X) conforme a necessidade
