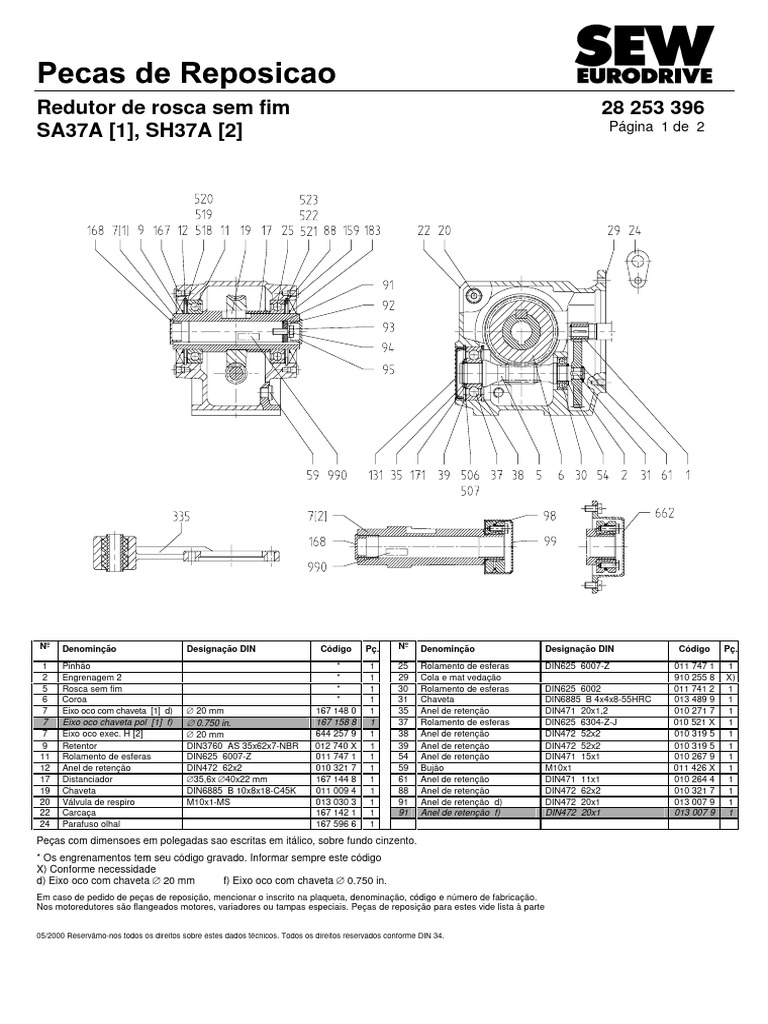

Redutor de rosca sem fim 28 253 396

SA37A [1], SH37A [2] Página 1 de 2

Nº Denominção Designação DIN Código Pç. Nº Denominção Designação DIN Código Pç.

1 Pinhão * 1 25 Rolamento de esferas DIN625 6007-Z 011 747 1 1

2 Engrenagem 2 * 1 29 Cola e mat vedação 910 255 8 X)
5 Rosca sem fim * 1 30 Rolamento de esferas DIN625 6002 011 741 2 1
6 Coroa * 1 31 Chaveta DIN6885 B 4x4x8-55HRC 013 489 9 1
7 Eixo oco com chaveta [1] d) . 20 mm 167 148 0 1 35 Anel de retenção DIN471 20x1,2 010 271 7 1
7 Eixo oco chaveta pol [1] f) . 0.750 in. 167 158 8 1 37 Rolamento de esferas DIN625 6304-Z-J 010 521 X 1
7 Eixo oco exec. H [2] . 20 mm 644 257 9 1 38 Anel de retenção DIN472 52x2 010 319 5 1
9 Retentor DIN3760 AS 35x62x7-NBR 012 740 X 1 39 Anel de retenção DIN472 52x2 010 319 5 1
11 Rolamento de esferas DIN625 6007-Z 011 747 1 1 54 Anel de retenção DIN471 15x1 010 267 9 1
12 Anel de retenção DIN472 62x2 010 321 7 1 59 Bujão M10x1 011 426 X 1
17 Distanciador .35,6x .40x22 mm 167 144 8 1 61 Anel de retenção DIN471 11x1 010 264 4 1
19 Chaveta DIN6885 B 10x8x18-C45K 011 009 4 1 88 Anel de retenção DIN472 62x2 010 321 7 1
20 Válvula de respiro M10x1-MS 013 030 3 1 91 Anel de retenção d) DIN472 20x1 013 007 9 1
22 Carcaça 167 142 1 1 91 Anel de retenção f) DIN472 20x1 013 007 9 1
24 Parafuso olhal 167 596 6 1

Peças com dimensoes em polegadas sao escritas em itálico, sobre fundo cinzento.
* Os engrenamentos tem seu código gravado. Informar sempre este código
X) Conforme necessidade
d) Eixo oco com chaveta . 20 mm f) Eixo oco com chaveta . 0.750 in.
Em caso de pedido de peças de reposição, mencionar o inscrito na plaqueta, denominação, código e número de fabricação.
Nos motoredutores são flangeados motores, variadores ou tampas especiais. Peças de reposição para estes vide lista à parte

05/2000 Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN 34.
Redutor de rosca sem fim 28 253 396
SA37A [1], SH37A [2] Página 2 de 2

Nº Denominção Designação DIN Código Pç. Nº Denominção Designação DIN Código Pç.

92 Disco d) 6,4x19,8x4 011 228 3 1 168 Capa de proteção (2) 20,7 114 743 9 1
92 Poleg Diso f) 0.31x0.74x3/16 in. 806 972 7 1 171 Arruela de encosto DIN988 S 20x28x2 010 343 8 1
93 Anel de pressão d) DIN128 A 6 010 990 8 1 183 Retentor DIN3760 AS 35x62x7-NBR 012 740 X 1
93 Anel de pressão f) DIN128 A 6 010 990 8 1 335 Braço de torção cpl 126 994 1 1
94 Parafuso sextavado d) ISO4017 M 6x16-8.8 010 105 2 1 506 Arruela de ajuste DIN988 42x52x0,1 010 375 6 X)
94 Poleg pa.d.cabeca f) ISO4017 1/ 4-20x5/8 in. 806 954 9 1 507 Arruela de ajuste DIN988 42x52x0,3 010 399 3 X)
95 Capa de proteção d) 20,7 114 743 9 1 518 Arruela de ajuste DIN988 50x62x0,1 010 376 4 X)
95 Capa de proteção f) 20,7 114 743 9 1 519 Arruela de ajuste DIN988 50x62x0,3 010 400 0 X)
98 Disco de contração 24x50 013 985 8 1 520 Arruela de ajuste DIN988 50x62x0,5 010 418 3 X)
99 Tampa de proteção 644 259 5 1 521 Arruela de ajuste DIN988 50x62x0,1 010 376 4 X)
131 Tampão 52x7 012 443 5 1 522 Arruela de ajuste DIN988 50x62x0,3 010 400 0 X)
159 Bujão 5,4 011 382 4 4 523 Arruela de ajuste DIN988 50x62x0,5 010 418 3 X)
167 Bujão 5,4 011 382 4 4 662 Cobertura fixa cpl 643 512 2 1
168 Capa de proteção [1] d) 20,7 114 743 9 1 990 Pasta anticorrosiva 910 503 4 1
168 Capa de proteção [1] f) 20,7 114 743 9 1

Peças com dimensoes em polegadas sao escritas em itálico, sobre fundo cinzento.
* Os engrenamentos tem seu código gravado. Informar sempre este código
X) Conforme necessidade
d) Eixo oco com chaveta . 20 mm f) Eixo oco com chaveta . 0.750 in.
Em caso de pedido de peças de reposição, mencionar o inscrito na plaqueta, denominação, código e número de fabricação.
Nos motoredutores são flangeados motores, variadores ou tampas especiais. Peças de reposição para estes vide lista à parte

05/2000 Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN 34.
