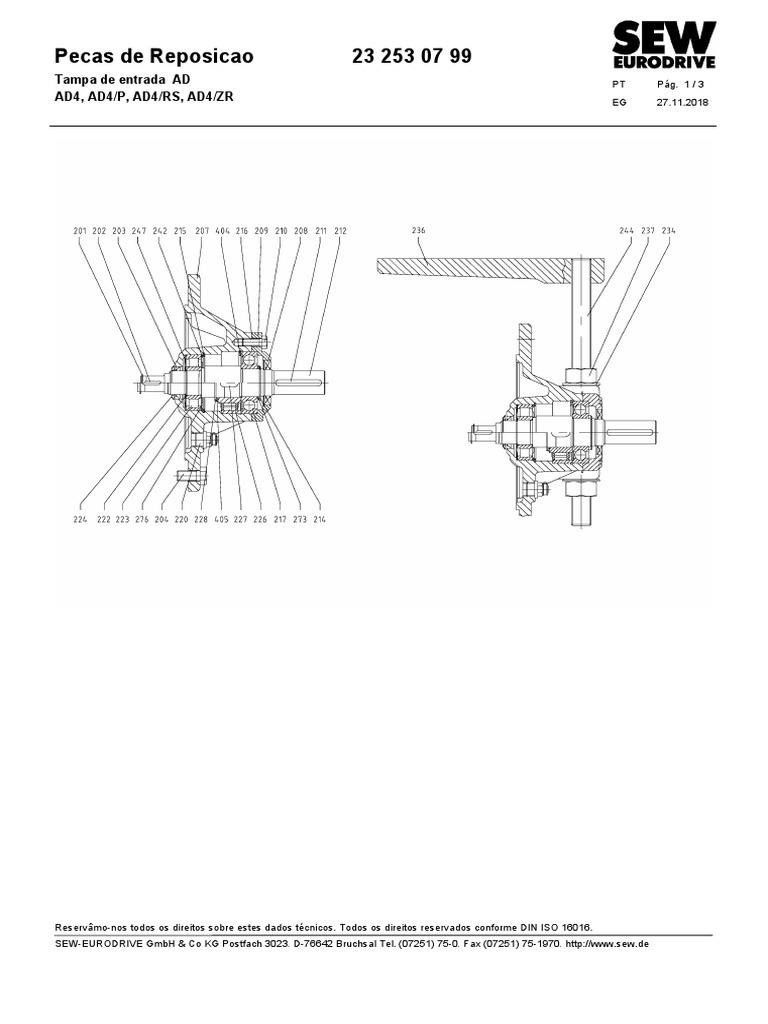

Pecas de Reposicao 23 253 07 99

Tampa de entrada AD PT Pág. 1 / 3

AD4, AD4/P, AD4/RS, AD4/ZR EG 27.11.2018

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 23 253 07 99
Tampa de entrada AD PT Pág. 2 / 3
AD4, AD4/P, AD4/RS, AD4/ZR EG 27.11.2018

Nº Denominção Especificações adicionais Designação SEW Código Pç.

201 Anel de retenção saliência do pinhão Ø 22 mm DIN471 22x1,2-FS 00102725 1
201 Anel de retenção saliência do pinhão Ø 28 mm DIN471 28x1,5-FS 00102768 1
202 Chaveta saliência do pinhão Ø 22 mm DIN6885-1 A5x5x25 +C 00100080 1
202 Chaveta saliência do pinhão Ø 28 mm DIN6885-1 A6x6x28 +C 00100145 1
203 Retentor W A38x52x7-NBR 00121053 1
203 Retentor Retentor opcional em óleo FKM versão W A38x52x7-FKM 00175366 1
ATEX conforme a categoria II2G, II2D, II3G,
II3D
204 Parafuso sextavado para flange Ø 200 mm ISO4017 A-M10x25-8.8-A2F 00101168 4
204 Parafuso sextavado para flange Ø 250 mm; Ø 300 mm ISO4017 A-M12x30-8.8-A2F 00101222 4
204 Parafuso sextavado para flange Ø 350 mm ISO4017 A-M16x35-8.8-A2F 00110299 4
204 Parafuso sextavado para flange Ø 400 mm ISO4017 A-M16x40-8.8-A2F 00101273 8
204 Parafuso sextavado para flange Ø 450 mm ISO4017 A-M16x45-8.8-A2F 00110248 8
207 Flange Ø 200 mm 01666029 1
207 Flange Ø 250 mm 01666037 1
207 Flange Ø 300 mm 01666045 1
207 Flange Ø 350 mm 01666053 1
207 Flange Ø 400 mm 01666061 1
207 Flange Ø 450 mm 01666088 1
208 Retentor W AS42x72x10-NBR 0017744X 1
209 Flange de retenção 01650300 1
209 Flange de retenção AD4/ZR 01652788 1
209 Flange intermédia AD4/P 01652621 1
210 Parafuso sextavado ISO4017 A-M12x35-8.8-A2F 00101230 4
211 Chaveta Ø 1,375 in. W4190 B5/16x5/16x2-3/8 +C 08069603 1
211 Chaveta Ø 38x80 mm DIN6885-1 A10x8x70 +C 00100307 1
212 Veio de entrada AD4; saliência do pinhão Ø 22 mm 01666142 1
212 Veio de entrada AD4; saliência do pinhão Ø 28 mm 01666150 1
212 Veio de entrada AD4; saliência do pinhão Ø 22 mm 01666185 1
212 Veio de entrada AD4; saliência do pinhão Ø 28 mm 01666193 1
212 Veio de entrada AD4/RS; saliência do pinhão Ø 22 mm 01666169 1
212 Veio de entrada AD4/RS; saliência do pinhão Ø 28 mm 01666177 1
212 Veio de entrada AD4/RS; saliência do pinhão Ø 22 mm 01666207 1
212 Veio de entrada AD4/RS; saliência do pinhão Ø 28 mm 01666215 1
214 Anel de retenção DIN471 45x1,75-FS 00102865 1
215 Anel de retenção DIN472 90x3-FS 00103268 1
216 Massa vedante 09102558 X)
217 Rolamento de esferas 6309-Z 00105260 1
220 Bujão W4085 B-M12x1,5-St- 00114308 1
220 Válvula de purga W4086 M12x1,5-CuZn-HEI 00130311 1
220 Bujão W4085 B-M22x1,5-St- 00114316 1
220 Válvula de purga W4086 M22x1,5-CuZn-HEI 0013032X 1
220 Bujão W4085 B-M33x2-St-ADC3K- 00114324 1
220 Válvula de purga W4086 M33x2-CuZn-HEI 00130338 1
222 Anel de retenção DIN471 40x1,75-FS 00102830 1
223 Rolamento de rolos ciíndricos NU308E 19094604 1
224 Deflector W4291 38-A2F 00116599 1
226 Anti-retorno AD4/RS W4943 RS7-90-48 01653709 1
227 Chaveta AD4/RS DIN6885-3 A14x6x28 +C 00135372 1
228 Anel de retenção AD4/RS DIN471 48x1,75-FS 00102881 1
234 Disco AD4/P ISO7090 30-200HV-ADB3 00129011 4
236 Plataforma para o motor AD4/P 01652605 1
236 Plataforma para o motor AD4/P; não furado 01654624 1
237 Porca sextavada AD4/P ISO4032 M30-8-ADB3 00128619 4
242 Espaçador W4140 S75x90x3,5-FSt 00120340 1
244 Barra roscada AD4/P W4074 M30x310-A-4.8-ADB3 01653504 2
244 Barra roscada AD4/P DIN976 M30x380-A-4.8-ADB3 01653512 2

X) conforme a necessidade

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 23 253 07 99
Tampa de entrada AD PT Pág. 3 / 3
AD4, AD4/P, AD4/RS, AD4/ZR EG 27.11.2018

Nº Denominção Especificações adicionais Designação SEW Código Pç.

244 Barra roscada AD4/P DIN976 M30x460-A-4.8-ADB3 01653520 2
247 Anel equalizador W4253 79x89x0,5 00138150 2
273 Espaçador W4140 S45x62x3-FSt 00120391 1
276 Arruela de vedação W4585 6308-ZJV 25631977 1
404 Anel de retenção não para RS DIN472 100x3-FS 00103276 1
405 Espaçador AD4/RS DIN988 S48x60x3-FSt 00120170 1
