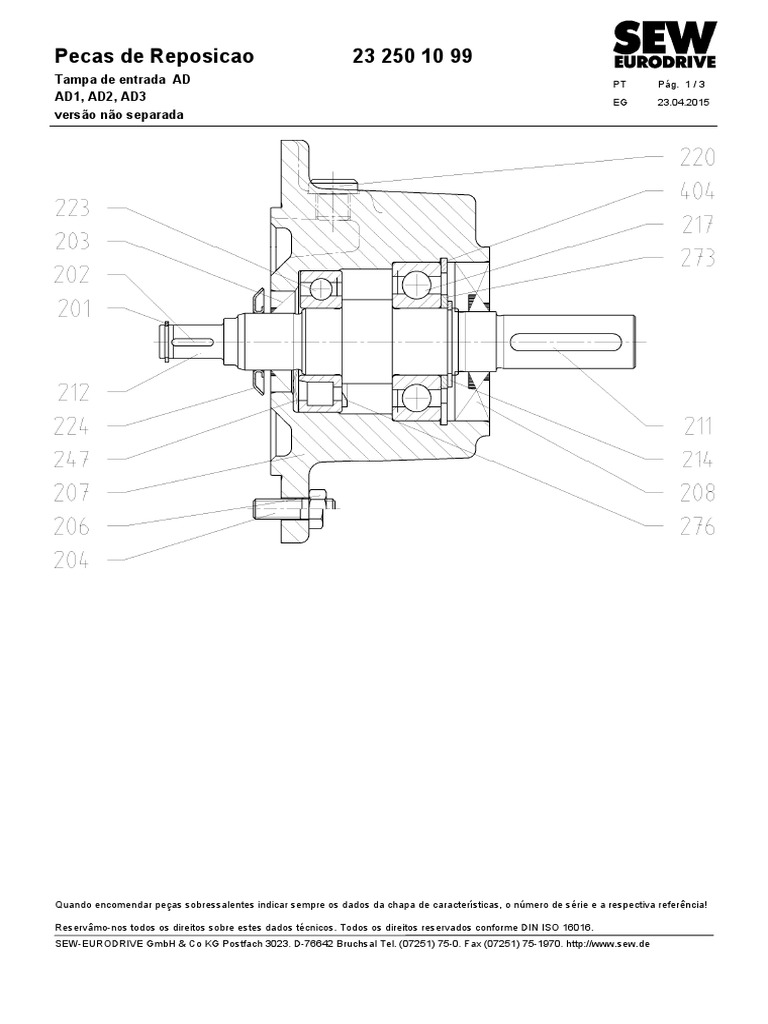

Pecas de Reposicao 23 250 10 99

Tampa de entrada AD PT Pág. 1 / 3

AD1, AD2, AD3 EG 23.04.2015
versão não separada

Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de
Pecas de Reposicao 23 250 10 99
Tampa de entrada AD PT Pág. 2 / 3
AD1, AD2, AD3 EG 23.04.2015
versão não separada

Nº Denominção Especificações adicionais Designação SEW Código Pç.

201 Anel de retenção saliência do pinhão Ø10 W4173 SW10x1-FS 00115193 1
201 Anel de retenção saliência do pinhão Ø12 W4173 SW11x1-FS 00115207 1
201 Anel de retenção saliência do pinhão Ø16 DIN471 16x1-FS 00102687 1
201 Anel de retenção saliência do pinhão Ø22 DIN471 22x1,2-FS 00102725 1
202 Chaveta saliência do pinhão Ø10 DIN6885-1 A2x2x12 +C 00100005 1
202 Chaveta saliência do pinhão Ø12 DIN6885-1 A3x3x14 +C 00100692 1
202 Chaveta saliência do pinhão Ø16 DIN6885-1 A4x4x18 +C 00114383 1
202 Chaveta saliência do pinhão Ø22 DIN6885-1 A5x5x25 +C 00100080 1
203 Retentor AD1 W A17x30x7-NBR 00106062 1
203 Retentor AD1; Retentor opcional em óleo FKM; W A17x30x7-FKM 00115584 1
versão ATEX conforme a categoria II2G,
II2D, II3G, II3D
203 Retentor AD2 DIN A22x40x7-NBR 00120790 1
203 Retentor AD2; Retentor opcional em óleo FKM; W A22x40x7-FKM 00175404 1
versão ATEX conforme a categoria II2G,
II2D, II3G, II3D
203 Retentor AD3 DIN A28x47x7-NBR 00111481 1
203 Retentor AD3; Retentor opcional em óleo FKM; W A28x47x7-FKM 00175358 1
versão ATEX conforme a categoria II2G,
II2D, II3G, II3D
204 Perno roscado montagem nos R27;F27;W37 W4061 M6x18-8.8-A2F 00132918 4
204 Perno roscado montagem nos W47 DIN835 M8x25-8.8-A2F 13229397 4
204 Perno roscado para flange Ø160 DIN939 M8x25-8.8-A2F 13303481 4
204 Perno roscado para flange Ø120 DIN939 M6x18-8.8-A2F 00134074 4
206 Porca sextavada para flange Ø160 ISO4032 M8-8-St-A2F 00101990 4
206 Porca sextavada para flange Ø120 ISO4032 M6-8-St-A2F 00101982 4
207 Tampa de entrada AD1; flange Ø120 01652079 1
207 Tampa de entrada AD2; flange Ø120 01652095 1
207 Tampa de entrada AD2; flange Ø160 01652117 1
207 Tampa de entrada AD3; flange Ø160 01652435 1
208 Retentor AD1 W AS18x47x10-NBR 00177482 1
208 Retentor AD2 W AS22x62x10-NBR 00177490 1
208 Retentor AD3 W AS32x80x12-NBR 00177504 1
211 Chaveta AD1 DIN6885-1 A5x5x32 +C 00100102 1
211 Chaveta AD2 DIN6885-1 A6x6x32 +C 00100153 1
211 Chaveta AD3; extremidade do eixo Ø24x50 DIN6885-1 A8x7x40 +C 00100226 1
211 Chaveta (polegadas) AD1; extremidade do eixo Ø 0.625" W4190 B3/16x3/16x1-1/16 +C 08069204 1
211 Chaveta (polegadas) AD2; extremidade do eixo Ø 0.750" W4190 B3/16x3/16x1-1/16 +C 08069204 1
211 Chaveta (polegadas) AD3; extremidade do eixo Ø 0.875" W4190 B3/16x3/16x1-1/4 +C 08069255 1
212 Veio de entrada AD1; saliência do pinhão Ø10; Ø16x40 01650017 1
212 Veio de entrada AD2; saliência do pinhão Ø10; Ø19x40 01650025 1
212 Veio de entrada AD2; saliência do pinhão Ø12; Ø19x40 01650033 1
212 Veio de entrada AD2; saliência do pinhão Ø16; Ø19x40; 0165005X 1
flange Ø120
212 Veio de entrada AD2; saliência do pinhão Ø16; Ø19x40; 01650041 1
flange Ø160
212 Veio de entrada AD3; saliência do pinhão Ø16; Ø24x50 01650068 1
212 Veio de entrada AD3; saliência do pinhão Ø22; Ø24x50 01650084 1
212 Veio de entrada AD1; saliência do pinhão Ø10; Ø 01653776 1
0.625"x1.57"
212 Veio de entrada AD2; saliência do pinhão Ø10; Ø 01653784 1
0.75"x1.57"
212 Veio de entrada AD2; saliência do pinhão Ø12; Ø 01653792 1
0.75"x1.57"
212 Veio de entrada AD2; saliência do pinhão Ø16; flange 01653814 1
Ø120; Ø 0.75"x1.57"
212 Veio de entrada AD2; saliência do pinhão Ø16; flange 01653806 1
Ø160; Ø 0.75"x1.57"
212 Veio de entrada AD3; saliência do pinhão Ø16; Ø 01659928 1
0.875"x1.97"
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de
Pecas de Reposicao 23 250 10 99
Tampa de entrada AD PT Pág. 3 / 3
AD1, AD2, AD3 EG 23.04.2015
versão não separada

Nº Denominção Especificações adicionais Designação SEW Código Pç.

212 Veio de entrada AD3; saliência do pinhão Ø22; Ø 01659944 1
0.875"x1.97"
214 Anel de retenção AD1 DIN471 20x1,2-FS 00102717 1
214 Anel de retenção AD2 DIN471 25x1,2-FS 00102741 1
214 Anel de retenção AD3 DIN471 35x1,5-FS 00102806 1
217 Rolamento de esferas AD1 6204-Z 00104949 1
217 Rolamento de esferas AD2 6305-Z 00105228 1
217 Rolamento de esferas AD3 6307-Z 00105244 1
220 Bujão W4085 B-M10x1-St-ADC3K- 0011426X 1
220 Válvula de purga W4087 M10x1-CuZn-HEI 00130303 1
223 Rolamento de esferas AD1 6004-Z 00117447 1
223 Rolamento de esferas AD2; saliência do pinhão Ø10 6205-Z 00104957 1
223 Rolamento de rolos ciíndricos AD2; saliência do pinhão Ø12+16 NJ205E 00170909 1
223 Rolamento de rolos ciíndricos AD3 NJ306E 00171158 1
224 Deflector AD1 W4291 17-A2F 00116602 1
224 Deflector AD2 W4291 22-A2F 00116734 1
224 Deflector AD3 W4291 28-A2F 00116769 1
247 Anel equalizador AD2; saliência do pinhão Ø12+16 W4253 44x51x0,4 00115835 1
247 Anel equalizador AD3 W4253 61x71x0,4 00115843 1
273 Espaçador AD1 DIN988 S20x28x2-FS 00103438 1
273 Espaçador AD2 DIN988 S25x35x2-FS 00103454 1
273 Espaçador AD3 DIN988 S35x45x2,5-FS 00103500 1
276 Arruela de vedação AD2; saliência do pinhão Ø12+16 W4585 6205-ZAV-OV 0010714X 1
276 Arruela de vedação AD3 W4585 6306-AV-OV 19122772 1
404 Anel de retenção AD1 DIN472 47x1,75-FS 00103187 1
404 Anel de retenção AD2 DIN472 62x2-FS 00103217 1
404 Anel de retenção AD3 DIN472 80x2,5-FS 00103241 1
