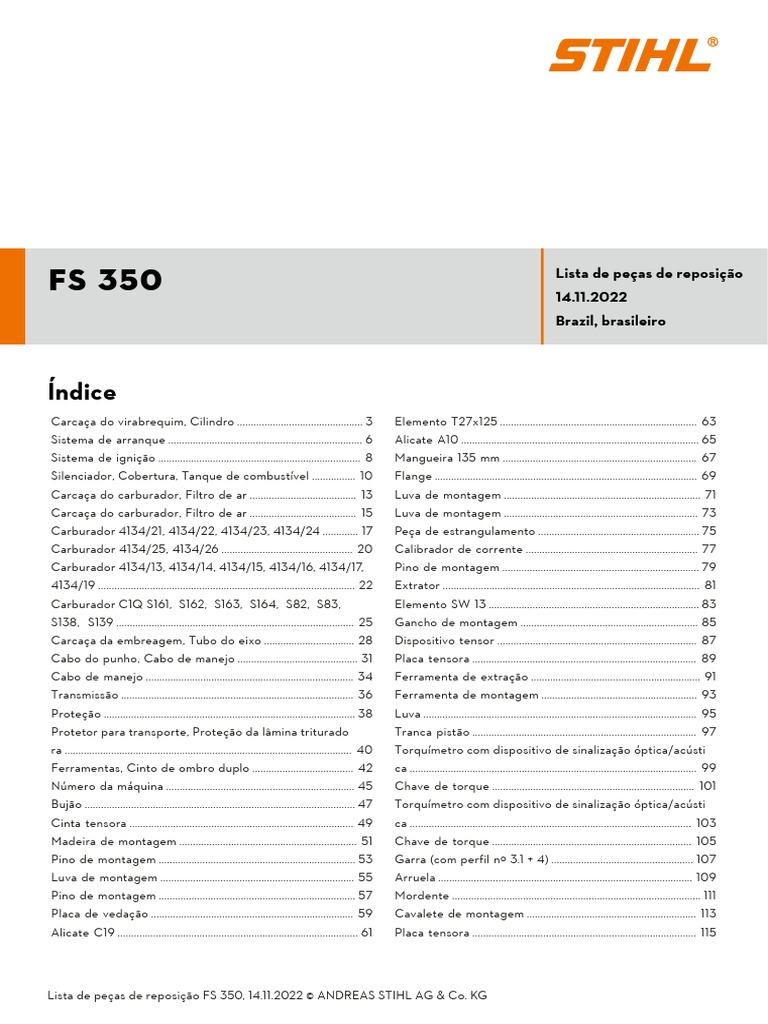

Índice: Lista de Peças de Reposição Brazil, Brasileiro 14.11.2022

FS 350 Lista de peças de reposição
14.11.2022
Brazil, brasileiro
Índice
Carcaça do virabrequim, Cilindro .............................................. 3 Elemento T27x125 ........................................................................ 63
Sistema de arranque ....................................................................... 6 Alicate A10 ....................................................................................... 65
Sistema de ignição .......................................................................... 8 Mangueira 135 mm ....................................................................... 67
Silenciador, Cobertura, Tanque de combustível ................ 10 Flange ................................................................................................ 69
Carcaça do carburador, Filtro de ar ....................................... 13 Luva de montagem ........................................................................ 71
Carcaça do carburador, Filtro de ar ....................................... 15 Luva de montagem ....................................................................... 73
Carburador 4134/21, 4134/22, 4134/23, 4134/24 ............. 17 Peça de estrangulamento ........................................................... 75
Carburador 4134/25, 4134/26 ................................................ 20 Calibrador de corrente ............................................................... 77
Carburador 4134/13, 4134/14, 4134/15, 4134/16, 4134/17, Pino de montagem ........................................................................ 79
4134/19 .............................................................................................. 22 Extrator .............................................................................................. 81
Carburador C1Q-S161, -S162, -S163, -S164, -S82, -S83, - Elemento SW 13 ............................................................................. 83
S138, -S139 ....................................................................................... 25 Gancho de montagem ................................................................. 85
Carcaça da embreagem, Tubo do eixo ................................. 28 Dispositivo tensor ......................................................................... 87
Cabo do punho, Cabo de manejo ............................................ 31 Placa tensora .................................................................................. 89
Cabo de manejo ............................................................................ 34 Ferramenta de extração .............................................................. 91
Transmissão ..................................................................................... 36 Ferramenta de montagem ......................................................... 93
Proteção ............................................................................................ 38 Luva .................................................................................................... 95
Protetor para transporte, Proteção da lâmina triturado- Tranca pistão .................................................................................. 97
ra ......................................................................................................... 40 Torquímetro com dispositivo de sinalização óptica/acústi-
Ferramentas, Cinto de ombro duplo ..................................... 42 ca ......................................................................................................... 99
Número da máquina ..................................................................... 45 Chave de torque .......................................................................... 101
Bujão ................................................................................................... 47 Torquímetro com dispositivo de sinalização óptica/acústi-
Cinta tensora .................................................................................. 49 ca ....................................................................................................... 103
Madeira de montagem ................................................................. 51 Chave de torque ......................................................................... 105
Pino de montagem ........................................................................ 53 Garra (com perfil nº 3.1 + 4) .................................................... 107
Luva de montagem ....................................................................... 55 Arruela ............................................................................................. 109
Pino de montagem ........................................................................ 57 Mordente ........................................................................................... 111
Placa de vedação .......................................................................... 59 Cavalete de montagem .............................................................. 113
Alicate C19 ........................................................................................ 61 Placa tensora .................................................................................. 115
Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG

Índice
Ferramenta de montagem 10 ................................................... 117

Ferramenta de montagem ......................................................... 119
Jogo ferramentas de montagem ZS ...................................... 121
Dispositivo de extracción ......................................................... 123
Dispositivo de extracción ......................................................... 125
Bujão ................................................................................................. 127
Kit ferramentas especiais ......................................................... 129
Bomba ................................................................................................ 131
Chave de fenda T27x150 ......................................................... 133
Chave de fenda T20 .................................................................. 135
Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 2

Carcaça do virabrequim, Cilindro

# Número da Descrição Quan- Contém Observações

peça tidade itens(s)
2 4134 020 2600 Parte da carcaça do virabrequim 1 3, 4
3 0000 988 8600 Luva 4
4 9503 003 0242 Rolamento de esferas 6201 2
5 4134 020 2900 Parte da carcaça do virabrequim 1 4
6 9640 003 1195 Retentor 12x22x5 2
7 4134 030 0406 Virabrequim 1
8 4134 030 0403 Virabrequim 1 9
9 4140 036 0300 Arruela 2
10 9075 478 4159 Parafuso IS-D5x24 4
11 4134 029 2300 Junta do cilindro 1
12 9512 003 2250 Gaiola de agulhas 10x13x12.5 1
13 9075 478 4175 Parafuso IS-D5x28 4
17 4134 020 1216 Cilindro com pistão Ø 40 mm 1 13, 18, 19, 23, 24
18 4134 030 2019 Pistão Ø 40 mm 1 19, 23, 24
19 1123 034 3005 Anel de compressão Ø 40x1,2 mm 2
20 4134 020 1210 Cilindro com pistão Ø 38 mm 1 13, 21 - 24
21 4134 030 2010 Pistão Ø 38 mm 1 22 - 24
23 4119 034 1500 Pino do pistão 10x6,5x28 1
24 9463 650 1000 Anel de retenção 10 2
27 4134 020 1219 Cilindro com pistão Ø 40 mm 1 13, 18, 19, 23, 24
30 0000 400 7000 Vela de ignição NGK BPMR7A 1
31 0000 400 7016 Vela de ignição STIHL 1 RUS
33 1128 020 9400 Válvula de descompressão 1
34 4134 149 0600 Junta de vedação do silenciador 1
35 0783 830 2000 Massa de vedação HT vermelho 1


36 4134 007 1050 Jogo de juntas de vedação 1 6, 11, 34

Sistema de arranque

Sistema de arranque

3 4134 080 2101 Carcaça do ventilador c/disp. arranque 1 4 - 7, 9 - 16
4 4134 080 1801 Carcaça do ventilador 1 5
5 1110 084 9102 Bucha 1
6 4134 190 0601 Mola de recuo 1
7 4128 195 0400 Polia 1
9 0000 190 3405 Manípulo ElastoStart Ø 3 mm 1 10, 11
10 0000 195 7000 Capa 1
11 0000 195 8203 Cordão de arranque Ø 3x850 mm 1
12 0000 195 7200 Peça de engate 1
13 0000 958 0923 Arruela 1
14 1118 195 3500 Grampo elástico 1
15 9104 003 0410 Parafuso de plastoforma P3x6 2
16 4223 084 5600 Parafuso entalhado 1
17 4134 190 0600 Mola de recuo 1
18 9099 021 2330 Parafuso auto-atarraxante 3,5x6,5 1
19 0000 190 3400 Manípulo ElastoStart Ø 3 mm 1 11, 20
20 0000 195 8200 Cordão de arranque Ø 3x800 mm 1
22 4134 967 1507 Plaqueta de identificação FS 350 1
25 0000 951 1100 Parafuso de plastoforma IS-D5x20 4

Sistema de ignição

Sistema de ignição

1 4134 400 1202 Volante 1
2 9220 260 1100 Porca sextavada M8 1
3 4134 400 1312 Módulo de ignição 1 4-6
4 0000 998 0604 Mola com haste 1
5 4128 405 1000 Terminal da vela 1
7 4134 400 1200 Volante 1
8 4134 400 1301 Módulo de ignição 1 4, 5, 9
9 4137 442 0400 Mangueira de isolamento 1
12 9075 478 3022 Parafuso IS-D4x20 2
13 9291 021 0121 Arruela 5,3 2
14 9291 021 0121 Arruela 5,3 2
15 4134 448 1200 Porta-cabos 1
16 4134 432 9300 Luva 1
18 4134 440 1101 Cabo curto-circuito 1
19 4134 440 1100 Cabo curto-circuito 2

Silenciador, Cobertura, Tanque de combustível


2 4134 140 0613 Silenciador 1
3 4134 140 0606 Silenciador 1 4 EUA, AUS, CDN
4 4140 140 6900 Niple com tela 1 EUA, AUS, CDN
5 0783 830 2000 Massa de vedação HT vermelho 1
6 9075 478 4159 Parafuso IS-D5x24 3
7 4134 140 0652 Silenciador 1 2, 10, 13

Até o número de série: 142687298
8 4134 141 9000 Tela 1 EUA, AUS, CDN

9 4134 084 0910 Cobertura 1
10 4134 080 1600 Cobertura 1 13
11 4134 084 0911 Cobertura 1 Disponível somen-

te no Brasil
12 4134 084 6800 Espaçador 1 EUA, AUS, NZ
13 4134 967 1514 Plaqueta de identificação 1
15 4134 967 1500 Plaqueta de identificação FS 350 1
17 4134 350 0400 Tanque de combustível 1 18 - 23
18 4128 358 0800 Mangueira 1
19 0000 930 2802 Mangueira 2,2x5,4 mm x 1 m, R1 1
20 0000 989 0516 Luva 1
21 0000 351 3200 Luva 4
22 1125 084 8900 Luva 4
23 0000 350 3502 Cabeçote de aspiração 1
25 4128 350 0505 Tampa do tanque 1 26, 27
26 0000 350 0900 Cordão 1
27 0000 353 0800 Presilha de segurança 1


28 0000 967 7239 Indicação de advertência pictograma 1 EUA, CDN
Tampa do tanque

Carcaça do carburador, Filtro de ar


8 4134 120 0624 Carburador 4134/24 1



1 4134 120 0102 Carcaça do carburador 1
7 4128 129 0900 Junta de vedação 1
11 4134 120 0655 Carburador C1Q-S164A 1 19 Disponível somen-

te no Brasil
16 Carburador C1Q-S35B 1
18 4134 123 7500 Luva 1
19 4134 122 1801 Chapa defletora 1
20 4134 129 3000 Anel de vedação 1
22 4134 140 2801 Carcaça do filtro 1 21
23 4134 140 2850 Carcaça do filtro 1 21, 22, 29, 31
25 4134 141 0300 Filtro de ar 1
26 4128 141 0310 Filtro de ar 1
27 4134 141 0500 Tampa do filtro 1
28 4128 182 9500 Botão giratório 1
29 0000 350 6201 Bomba de combustível 1
30 4130 350 6200 Bomba de combustível 1
31 0000 930 2802 Mangueira 2,2x5,4 mm x 1 m, R1 1
32 4134 007 1050 Jogo de juntas de vedação 1 7

Carburador 4134/21, 4134/22, 4134/23, 4134/24

Carburador 4134/21, 4134/22, 4134/23, 4134/24

3 4134 120 0624 Carburador 4134/24 1 5 - 35, 37
5 Z000 018 Z000 Agulha de admissão 1
6 4128 122 3000 Mola 1
7 4229 121 5000 Alavanca de regulagem de admissão 1
8 1120 121 9200 Eixo 1
9 1120 122 6600 Parafuso com colar 1
10 1120 121 7800 Tela 1
11 1129 121 4800 Membrana da bomba 1
12 1123 129 0905 Junta de vedação da bomba 1
13 4134 121 0802 Tampa de fechamento 1
14 1120 122 7800 Parafuso escareado cabeça lentilha 1
15 4134 122 6200 Parafuso de encosto da marcha lenta 1
16 1125 122 4200 Peça de fixação 1
17 4229 129 0901 Junta de regulagem 1
18 4229 121 4700 Membrana de regulagem 1
19 4134 120 2201 Flange 1
20 9646 945 0490 Anel de vedação redondo 7x1 1
22 4149 122 7100 Parafuso 4
23 4134 121 3000 Eixo do afogador 1
24 4119 122 3002 Mola 1
25 4119 122 4200 Esfera 1
26 4128 121 2900 Borboleta do afogador 1
27 1125 122 7403 Parafuso cabeça redonda 1
28 4134 120 7102 Eixo de estrangulamento com alavanca 1
29 4137 122 3000 Mola 1
30 4134 121 3302 Borboleta de estrangulamento 1

Carburador 4134/21, 4134/22, 4134/23, 4134/24

32 1120 122 9000 Anel de segurança 1
33 4134 121 3501 Alavanca de estrangulamento 1
35 4134 122 6702 Parafuso de regulagem principal 1
37 4134 122 6808 Parafuso de regulagem da marcha lenta 1
41 4229 007 1060 Jogo peças do carburador 1 11, 12, 17, 18

Carburador 4134/25, 4134/26

Carburador 4134/25, 4134/26


Carburador 4134/13, 4134/14, 4134/15, 4134/16, 4134/17,
4134/19

Carburador 4134/13, 4134/14, 4134/15, 4134/16, 4134/17,
4134/19

4 4134 120 0616 Carburador 4134/16 1 7 - 37, 43
8 4128 122 3000 Mola 1
10 1120 121 9200 Eixo 1
12 1120 121 7800 Tela 1
18 1125 122 4200 Peça de fixação 1
21 4134 120 2201 Flange 1
22 9646 945 0490 Anel de vedação redondo 7x1 1
24 4149 122 7100 Parafuso 4
26 4119 122 3002 Mola 1
27 4119 122 4200 Esfera 1
31 1123 122 3000 Mola 1

Carburador 4134/13, 4134/14, 4134/15, 4134/16, 4134/17,
4134/19

35 4134 121 3501 Alavanca de estrangulamento 1

Carburador C1Q-S161, -S162, -S163, -S164, -S82, -S83, -S138, -
S139

S139

4 4134 120 0655 Carburador C1Q-S164A 1 9 - 29, 33 - 35, 40 Disponível somen-
- 50 te no Brasil
8 4134 120 0606 Carburador C1Q-S139 1 9 - 26, 30 - 35, 39 Disponível somen-

- 50 te no Brasil
10 1123 122 3000 Mola 1
11 4128 121 8901 Pino 1
12 4137 121 8600 Arruela 1
14 4134 123 7300 Alavanca 1
15 9079 319 0280 Parafuso cabeça chata M3x3,5 1
23 1123 122 3001 Mola 1
25 1120 121 9200 Eixo 1

S139

35 4229 121 2701 Capa 1
41 1123 121 7800 Tela 1
45 1125 122 4200 Peça de fixação 1
46 4119 122 3002 Mola 1
47 4119 122 4200 Esfera 1
50 1132 121 5640 Injetor fixo 0.40 1
4128 007 1060 Jogo peças do carburador 1 18, 19, 27, 28
1129 007 1062 Jogo peças do carburador 1 18, 19, 30, 31

Carcaça da embreagem, Tubo do eixo


1 4134 160 0603 Carcaça da embreagem 1 2-5
2 9503 003 7450 Rolamento de esferas 6202-2RS 1
3 9456 621 3860 Anel de segurança 35x1,5 1
4 9075 478 4718 Parafuso IS-D6x32 1
5 9291 021 0140 Arruela 6,4 1
6 4134 161 1200 Cobertura 1
7 9075 478 4159 Parafuso IS-D5x24 1
8 4128 160 2001 Embreagem 1 9 - 13
9 0000 958 1000 Arruela 16x10x0,5 2
10 0000 961 0608 Anel 2
11 0000 997 5519 Mola de tração 2
12 4128 162 1000 Arruela de cobertura 1
13 0000 951 0606 Parafuso sextavado 2
14 4128 160 2900 Tambor da embreagem 1
15 9455 621 1520 Anel de segurança 15x1 1
16 9075 478 4175 Parafuso IS-D5x28 4
17 4128 792 9300 Amortecedor de borracha 2
18 4128 710 7108 Tubo do eixo Ø 28 mm x 1,49 m 1 20, 23, 24
19 4134 710 7121 Tubo do eixo Ø 28 mm x 1,49 m 1 20, 23, 25 EUA
20 Guia de proteção 1365 mm 1
21 4128 711 7301 Guia de proteção 1425 mm 1
22 4134 711 7300 Guia de proteção 1440 mm 1
23 9451 621 2933 Anel dentado 24x0,5 1
24 0000 967 7253 Indicação de advertência pictograma FS 1
25 0000 967 7254 Indicação de advertência pictograma FS 1 EUA
26 4134 711 2100 Bujão 1
27 4134 711 3200 Eixo de acionamento 1


28 4128 790 0950 Carcaça AV 1 29
29 4128 791 7500 Cobertura 1
30 4128 791 9800 Porca quadrada 1
31 4128 792 9300 Amortecedor de borracha 2
32 4128 790 7650 Apoio 1 33, 34
33 4128 710 6700 Braçadeira 1 34
34 9022 341 1010 Parafuso IS-M5x18 1
35 9291 021 0140 Arruela 6,4 1

36 9022 341 1350 Parafuso IS-M6x25 1

37 9214 320 0900 Porca de segurança M6 1

38 4128 792 2400 Porta-cabos 2

Cabo do punho, Cabo de manejo


1 4128 790 1701 Cabo do punho 1 2
2 4128 791 0300 Cabo da mão esquerda 1
3 4128 790 1309 Cabo de manejo 1 5 - 13, 15 - 19
4 4134 790 1351 Cabo de manejo 1 5 - 13, 15 - 19, 21 -

26
5 4128 790 0304 Cabo da mão direita 1 13
6 9074 478 3025 Parafuso IS-P4x16 3
7 4128 182 1700 Interruptor Combinado 1
8 4128 182 4201 Mola de contato 1
10 4128 182 4502 Mola com haste 1
11 4128 182 4501 Mola com haste 1
12 4128 182 1000 Alavanca do acelerador 1
13 4128 182 4504 Mola com haste 1
14 4128 182 4500 Mola com haste 1
15 4128 182 0800 Trava do acelerador 1
16 4128 793 3000 Corrediça 1
17 4128 791 3100 Mola 1
19 9022 346 1070 Parafuso IS-M5x30 1
20 9291 021 0120 Arruela 5,3 1
21 4128 180 1112 Cabo do acelerador 1 22
22 4128 182 3203 Cabo do acelerador 1
23 4134 182 2104 Suporte inferior 1
24 4134 180 6702 Suporte 1
25 9075 478 4159 Parafuso IS-D5x24 1
26 9291 021 0120 Arruela 5,3 1


27 4128 790 4800 Peça de aperto 1
28 0000 997 1304 Mola de pressão 1
29 4128 790 7501 Parafuso fixador 1
30 0000 997 1701 Mola de pressão 1
31 9291 021 0140 Arruela 6,4 1

Cabo de manejo

Cabo de manejo

1 4128 790 1300 Cabo de manejo 1 2 - 14
2 4128 790 0300 Cabo da mão direita 1
3 4128 182 0800 Trava do acelerador 1
4 4128 182 4501 Mola com haste 1
5 4128 182 1700 Interruptor Combinado 1
6 4128 182 4200 Mola de contato 1
7 4128 442 1605 Mola de contato 1
8 4128 442 1600 Mola de contato 1
10 4128 182 4500 Mola com haste 1
11 4128 182 1000 Alavanca do acelerador 1
12 9074 478 3025 Parafuso IS-P4x16 3
14 9022 346 1070 Parafuso IS-M5x30 1
15 9291 021 0120 Arruela 5,3 1
16 Cabo do acelerador 1 17
17 Mangueira 690 mm 1
4203 711 7201 Mangueira 960 mm 1
18 4134 180 6700 Suporte 1 19 - 21
19 4134 182 2105 Suporte inferior 1
20 4134 180 6701 Suporte 1
21 9075 478 4159 Parafuso IS-D5x24 1

Transmissão

Transmissão

1 4128 640 0101 Engrenagem 1 3 - 7, 9 - 22
2 4128 640 0106 Engrenagem 1 3 - 6, 8 - 21 Disponível somen-

te no Brasil
3 4128 641 0351 Carcaça da engrenagem 1 9, 13
5 9503 003 5180 Rolamento de esferas 6001-Z 1
7 4128 640 7302 Jogo de pinhões 1
8 4128 640 7303 Jogo de pinhões 1 Disponível somen-

te no Brasil
9 0000 953 1001 Parafuso prisioneiro M6 1
11 9503 003 7450 Rolamento de esferas 6202-2RS 1
12 4128 717 2704 Anel de proteção 1
13 9022 399 0950 Parafuso IS-M5x10 3
14 4147 710 3800 Prato de pressão 1 15
15 4116 717 2800 Arruela de proteção Ø 60 mm 1
16 4119 642 7600 Porca de seg. com colar M12x1.5 1
17 4128 713 1600 Arruela de pressão 1
18 4119 717 2800 Arruela de proteção 1
19 4119 713 6500 Parafuso de fechamento 1
20 9291 021 0140 Arruela 6,4 2
21 9075 478 4712 Parafuso IS-D6x28 2
23 4119 713 3100 Prato giratório 1
24 4116 713 3100 Prato giratório 1
26 0781 120 1117 Tubo de graxa 80 g 1

Proteção

Proteção

1 4119 007 1027 Jogo de proteção 1 2-8
2 4119 710 8103 Proteção 1 3, 4
3 0000 716 3101 Placa de apoio 1
4 9022 373 1025 Parafuso IS-M5x23 4
5 4119 716 3203 Protetor 1
6 4119 710 6000 Faca limitadora 1 7, 8
7 4118 713 4105 Faca limitadora 1
8 9074 478 4125 Parafuso IS-5x14 2
9 0000 007 1300 Jogo anel de vedação redondo N 4x2- 1

EPDM70
10 0000 716 3100 Placa de apoio 1
11 9074 478 2970 Parafuso IS-P4x10 2
12 9022 371 1020 Parafuso IS-M5x20 4
13 9022 341 0980 Parafuso IS-M5x16 4
14 4133 007 1007 Jogo de proteção 1 3, 4, 16, 17
15 4133 007 1008 Jogo de proteção 1 3, 4, 16, 17 AUS, NZ
16 4133 713 4110 Faca limitadora 1
17 9074 478 4405 Parafuso IS-P6x14 1
18 4117 710 8200 Proteção Ø 200 mm 1 19, 20

EPDM70
20 9022 371 1020 Parafuso IS-M5x20 3
21 9022 341 0980 Parafuso IS-M5x16 3
22 4147 710 8220 Protetor Ø 225 mm 1 23, 24

EPDM70
24 9022 371 1020 Parafuso IS-M5x20 1

Protetor para transporte, Proteção da lâmina trituradora

Protetor para transporte, Proteção da lâmina trituradora

1 4116 790 3901 Protetor para transporte Ø 350 1 2
2 4116 792 4300 Grampo tensor 1
3 4128 007 1007 Jogo de proteção 1 4-7

EPDM70
5 0000 716 3100 Placa de apoio 1
6 9074 478 2970 Parafuso IS-P4x10 2
7 9022 371 1020 Parafuso IS-M5x20 4
8 9022 341 0980 Parafuso IS-M5x16 4
9 4119 710 8105 Proteção 1 10 - 15
10 4119 711 2100 Bujão 1
11 4119 716 6400 Peça de pressão 1
12 4119 716 6500 Peça de fixação 1
13 9222 068 0900 Porca quadrada M6 2
14 9291 021 0140 Arruela 6,4 2
15 9022 341 1420 Parafuso IS-M6x45 2

Ferramentas, Cinto de ombro duplo


1 4116 890 1400 Jogo de ferramentas 1 2-4
2 4128 890 3400 Chave combinada 1
3 4130 893 7800 Pino fixador 1
4 5910 890 2300 Chave de fenda 1
5 0000 891 0810 Bolsa de ferramentas 1
6 0000 884 0307 Óculos de proteção 1
7 4119 710 9001 Cinta dupla para ombro 1 8 - 14
8 Cinta 38x780 mm 1
0000 930 2242 Cinta 38 mm x 5 m 1
9 Cinta 25 mm x 1,18 m 1
0000 930 2241 Cinta 25 mm x 10 m 1
10 4203 792 7200 Fivela 3
11 4119 718 6300 Fivela 1
12 4119 718 6310 Fivela 2
13 4119 718 7400 Placa de proteção 1
14 4147 710 6900 Gancho do cinto 1
15 9408 021 4530 Peça do rebite 4x8x6 1 (Quantidade cfe.

Necessidade)
16 9409 021 4420 Cabeça do rebite 4x8 1 (Quantidade cfe.

Necessidade)
17 4147 710 9002 Cinto universal ADVANCE 1 21 - 23
18 4147 710 9004 Cinto universal ADVANCE XXL 1 21 - 23
19 4147 710 9014 Cinto universal ADVANCE PLUS 1 20, 21
20 4147 740 2502 Estofo de aperto 1
21 4134 710 6401 Fecho 1
22 4147 740 2500 Estofo de aperto 1
23 4147 710 6900 Gancho do cinto 1
24 4134 710 6401 Fecho 1


25 4134 718 6300 Fivela 1
26 4203 792 7200 Fivela 3
27 9022 313 0680 Parafuso cilíndrico IS M4x16 2
28 9307 021 0100 Arruela 4.3 2

Número da máquina

Número da máquina

1 Posição do número da máquina 1

Bujão

Bujão

0000 855 9200 Bujão 1

Cinta tensora

Cinta tensora

0000 893 2600 Cinta tensora 1

Madeira de montagem

Madeira de montagem

1108 893 4800 Madeira de montagem 1

Pino de montagem

Pino de montagem

1114 893 4700 Pino de montagem 1

Luva de montagem

Luva de montagem

1115 893 4600 Luva de montagem 1

Pino de montagem

Pino de montagem


Placa de vedação

Placa de vedação

0000 855 8106 Placa de vedação 1

Alicate C19

Alicate C19

0811 641 8380 Alicate C19 1

Elemento T27x125

Elemento T27x125

0812 542 2104 Elemento T27x125 1

Alicate A10

Alicate A10

0816 610 1495 Alicate A10 1

Mangueira 135 mm

Mangueira 135 mm

1110 141 8600 Mangueira 135 mm 1

Flange

Flange

1 5910 850 4207 Flange 1 2, 3
2 1128 855 9000 Parafuso M5x30 1

Luva de montagem

Luva de montagem


Luva de montagem

Luva de montagem


Peça de estrangulamento

Peça de estrangulamento

4116 894 1000 Peça de estrangulamento 1

Calibrador de corrente

Calibrador de corrente

4118 890 6400 Calibrador de corrente 1

Pino de montagem

Pino de montagem


Extrator

Extrator

4133 893 0800 Extrator 1

Elemento SW 13

Elemento SW 13

5910 893 5608 Elemento SW 13 1

Gancho de montagem

Gancho de montagem

5910 893 8800 Gancho de montagem 1

Dispositivo tensor

Dispositivo tensor

5910 890 8800 Dispositivo tensor 1

Placa tensora

Placa tensora

5910 890 2101 Placa tensora 1

Ferramenta de extração

Ferramenta de extração

4119 890 4600 Ferramenta de extração 1
0000 951 0920 Parafuso sextavado M10x55 1

Ferramenta de montagem


5910 890 2202 Ferramenta de montagem 1

Luva

Luva

1123 851 8300 Luva 1

Tranca pistão

Tranca pistão

1 0000 893 5903 Tranca pistão 1

Torquímetro com dispositivo de sinalização óptica/acústica


5910 890 0312 Torquímetro com dispositivo de sinali- 1
zação óptica/acústica
Chave de torque
Chave de torque

5910 890 0311 Chave de torque 1

5910 890 0302 Torquímetro com dispositivo de sinali- 1
zação óptica/acústica
Chave de torque
Chave de torque

5910 890 0301 Chave de torque 1
Garra (com perfil nº 3.1 + 4)
Garra (com perfil nº 3.1 + 4)

0000 893 3706 Garra (com perfil nº 3.1 + 4) 1
Arruela
Arruela

5910 893 2102 Arruela 1
Mordente
Mordente

5910 893 2700 Mordente 1
Cavalete de montagem
Cavalete de montagem

5910 890 3101 Cavalete de montagem 1 1-6
1 5910 850 1651 Suporte para fixação da máquina 1
2 9045 319 2390 Parafuso allen M10x25 2
3 5910 850 2100 Placa tensora 1 4-6
4 9008 319 2930 Parafuso sextavado M12x20 2
5 5910 890 1901 Alavanca de aperto 1
Placa tensora
Placa tensora

5910 850 2100 Placa tensora 1 1-3
1 9008 319 2930 Parafuso sextavado M12x20 2
2 5910 890 1901 Alavanca de aperto 1
Ferramenta de montagem 10
Ferramenta de montagem 10

5910 890 2210 Ferramenta de montagem 10 1
5910 893 1707 Luva 1

4126 893 4900 Ferramenta de montagem 1
Jogo ferramentas de montagem ZS
Jogo ferramentas de montagem ZS

5910 007 2201 Jogo ferramentas de montagem ZS 1 1 - 15
1 5910 893 8505 Fuso ZS 1
2 5910 890 1800 Luva roscada 1 1, 6
3 5910 893 2101 Arruela 1
4 5910 893 2102 Arruela 1
5 5910 890 0550 Arruela 1 6
6 5910 967 3500 Etiqueta auto-adesiva 1
7 5910 893 2420 Luva roscada 1
8 5910 893 2421 Luva roscada 1
9 9022 313 0740 Parafuso IS-M4x25 3
10 9022 341 1190 Parafuso IS-M5x72x35 4
11 9307 021 0120 Arruela 5,3 2
13 5910 893 1702 Luva 1
14 5910 893 1701 Luva 1
15 5910 893 8700 Peça de estrangulamento 1
Dispositivo de extracción

5910 890 4400 Dispositivo de extracción 1 1-8
1 9157 691 0980 Parafuso de orelhas M5x16 2
2 9044 319 0980 Parafuso cilíndrico com fenda M5x16 2
3 0000 893 3700 Garra (com perfil nº 1 + 2) 2
4 0000 893 3706 Garra (com perfil nº 3.1 + 4) 2
5 0000 893 3711 Garra (com perfil nº 6) 2

5910 890 4401 Dispositivo de extracción 1
Bujão
Bujão

0000 855 9201 Bujão 1
Kit ferramentas especiais
Kit ferramentas especiais

0000 890 1701 Kit ferramentas especiais 1 1 - 17
1 0000 850 1300 Bomba 1 2
2 0000 855 9201 Bujão 1
3 1106 850 4201 Flange 1
4 1118 850 4200 Flange 1
5 1119 850 4201 Flange de teste 1
6 1123 855 4200 Flange 1
7 1124 850 4205 Flange 1
8 5910 850 4207 Flange 1
9 4224 890 1200 Flange 1
10 5910 855 4206 Flange 1
11 5910 893 1702 Luva 2
12 1123 851 8300 Luva 2
13 1124 893 7100 Luva 2
14 1127 851 8300 Luva 2
15 0000 855 9200 Bujão 1
16 0000 855 8106 Placa de vedação 1
17 1110 141 8600 Mangueira 135 mm 1
Bomba
Bomba

0000 850 1300 Bomba 1
0000 855 9201 Bujão 1
0000 855 0100 Mangueira 1
Chave de fenda T27x150
Chave de fenda T27x150

5910 890 2400 Chave de fenda T27x150 1
Chave de fenda T20
Chave de fenda T20

5910 890 2301 Chave de fenda T20 1

Índice: Lista de Peças de Reposição Brazil, Brasileiro 14.11.2022

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Índice: Lista de Peças de Reposição Brazil, Brasileiro 14.11.2022

Enviado por

Direitos autorais:

Formatos disponíveis

FS 350 Lista de peças de reposição

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG

Ferramenta de montagem 10 ................................................... 117

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 2

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 3

# Número da Descrição Quan- Contém Observações

3 0000 988 8600 Luva 4

4 9503 003 0242 Rolamento de esferas 6201 2

5 4134 020 2900 Parte da carcaça do virabrequim 1 4

6 9640 003 1195 Retentor 12x22x5 2

7 4134 030 0406 Virabrequim 1

8 4134 030 0403 Virabrequim 1 9

9 4140 036 0300 Arruela 2

10 9075 478 4159 Parafuso IS-D5x24 4

11 4134 029 2300 Junta do cilindro 1

12 9512 003 2250 Gaiola de agulhas 10x13x12.5 1

13 9075 478 4175 Parafuso IS-D5x28 4

18 4134 030 2019 Pistão Ø 40 mm 1 19, 23, 24

19 1123 034 3005 Anel de compressão Ø 40x1,2 mm 2

20 4134 020 1210 Cilindro com pistão Ø 38 mm 1 13, 21 - 24

21 4134 030 2010 Pistão Ø 38 mm 1 22 - 24

22 4119 034 3002 Anel de compressão Ø 38x1,5 mm 2

23 4119 034 1500 Pino do pistão 10x6,5x28 1

24 9463 650 1000 Anel de retenção 10 2

29 1114 034 3001 Anel de compressão Ø 40x1,5 mm 2

30 0000 400 7000 Vela de ignição NGK BPMR7A 1

31 0000 400 7016 Vela de ignição STIHL 1 RUS

33 1128 020 9400 Válvula de descompressão 1

34 4134 149 0600 Junta de vedação do silenciador 1

35 0783 830 2000 Massa de vedação HT vermelho 1

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 4

# Número da Descrição Quan- Contém Observações

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 5

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 6

# Número da Descrição Quan- Contém Observações

4 4134 080 1801 Carcaça do ventilador 1 5

5 1110 084 9102 Bucha 1

6 4134 190 0601 Mola de recuo 1

7 4128 195 0400 Polia 1

9 0000 190 3405 Manípulo ElastoStart Ø 3 mm 1 10, 11

10 0000 195 7000 Capa 1

11 0000 195 8203 Cordão de arranque Ø 3x850 mm 1

12 0000 195 7200 Peça de engate 1

13 0000 958 0923 Arruela 1

14 1118 195 3500 Grampo elástico 1

15 9104 003 0410 Parafuso de plastoforma P3x6 2

16 4223 084 5600 Parafuso entalhado 1

17 4134 190 0600 Mola de recuo 1

18 9099 021 2330 Parafuso auto-atarraxante 3,5x6,5 1

19 0000 190 3400 Manípulo ElastoStart Ø 3 mm 1 11, 20

20 0000 195 8200 Cordão de arranque Ø 3x800 mm 1

22 4134 967 1507 Plaqueta de identificação FS 350 1

25 0000 951 1100 Parafuso de plastoforma IS-D5x20 4

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 7

Lista de peças de reposição FS 350, 14.11.2022 © ANDREAS STIHL AG & Co. KG 8

# Número da Descrição Quan- Contém Observações

2 9220 260 1100 Porca sextavada M8 1

3 4134 400 1312 Módulo de ignição 1 4-6

4 0000 998 0604 Mola com haste 1

5 4128 405 1000 Terminal da vela 1

7 4134 400 1200 Volante 1

8 4134 400 1301 Módulo de ignição 1 4, 5, 9

9 4137 442 0400 Mangueira de isolamento 1
