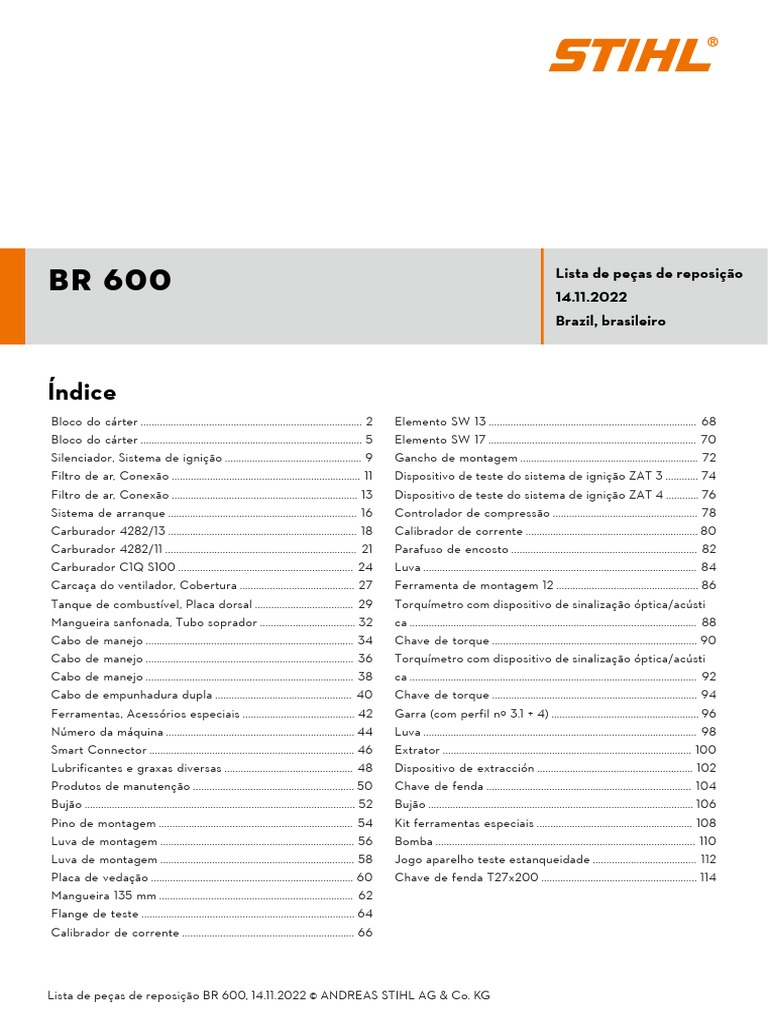

Índice: Lista de Peças de Reposição Brazil, Brasileiro 14.11.2022

BR 600 Lista de peças de reposição
14.11.2022
Brazil, brasileiro
Índice
Bloco do cárter ................................................................................. 2 Elemento SW 13 ............................................................................ 68
Bloco do cárter ................................................................................. 5 Elemento SW 17 ............................................................................ 70
Silenciador, Sistema de ignição .................................................. 9 Gancho de montagem ................................................................. 72
Filtro de ar, Conexão ..................................................................... 11 Dispositivo de teste do sistema de ignição ZAT 3 ............ 74
Filtro de ar, Conexão .................................................................... 13 Dispositivo de teste do sistema de ignição ZAT 4 ............ 76
Sistema de arranque ..................................................................... 16 Controlador de compressão ..................................................... 78
Carburador 4282/13 ..................................................................... 18 Calibrador de corrente ............................................................... 80
Carburador 4282/11 ...................................................................... 21 Parafuso de encosto .................................................................... 82
Carburador C1Q-S100 ................................................................ 24 Luva .................................................................................................... 84
Carcaça do ventilador, Cobertura .......................................... 27 Ferramenta de montagem 12 .................................................... 86
Tanque de combustível, Placa dorsal .................................... 29 Torquímetro com dispositivo de sinalização óptica/acústi-
Mangueira sanfonada, Tubo soprador ................................... 32 ca ......................................................................................................... 88
Cabo de manejo ............................................................................ 34 Chave de torque ........................................................................... 90
Cabo de manejo ............................................................................ 36 Torquímetro com dispositivo de sinalização óptica/acústi-
Cabo de manejo ............................................................................ 38 ca ......................................................................................................... 92
Cabo de empunhadura dupla .................................................. 40 Chave de torque ........................................................................... 94
Ferramentas, Acessórios especiais ......................................... 42 Garra (com perfil nº 3.1 + 4) ...................................................... 96
Número da máquina ..................................................................... 44 Luva .................................................................................................... 98
Smart Connector ........................................................................... 46 Extrator ........................................................................................... 100
Lubrificantes e graxas diversas ............................................... 48 Dispositivo de extracción ......................................................... 102
Produtos de manutenção ........................................................... 50 Chave de fenda ........................................................................... 104
Bujão ................................................................................................... 52 Bujão ................................................................................................. 106
Pino de montagem ....................................................................... 54 Kit ferramentas especiais ......................................................... 108
Luva de montagem ....................................................................... 56 Bomba ............................................................................................... 110
Luva de montagem ....................................................................... 58 Jogo aparelho teste estanqueidade ...................................... 112
Placa de vedação .......................................................................... 60 Chave de fenda T27x200 ......................................................... 114
Mangueira 135 mm ....................................................................... 62
Flange de teste .............................................................................. 64
Calibrador de corrente ............................................................... 66
Lista de peças de reposição BR 600, 14.11.2022 © ANDREAS STIHL AG & Co. KG

Bloco do cárter
Lista de peças de reposição BR 600, 14.11.2022 © ANDREAS STIHL AG & Co. KG 2

Bloco do cárter
# Número da Descrição Quan- Contém Observações

peça tidade itens(s)
1 4282 020 0201 Bloco do cárter 1 2 - 30
2 4282 020 1201 Cilindro com pistão Ø 50 mm 1 3 - 11, 15
3 4282 025 1801 Válvula de admissão 1
4 4282 025 1903 Válvula de saída 1
5 4282 025 1600 Mola da válvula 2
6 4180 025 3000 Prato de mola 2
7 4180 038 1700 Parafuso com colar M5 2
8 4282 030 2003 Pistão Ø 50 mm 1 9 - 11
9 4283 034 3006 Anel de compressão Ø 50x1,2 mm 2
10 4282 034 1501 Pino do pistão 12x7x33 1
11 9463 650 1200 Anel de retenção 12x1 2
12 4282 030 0411 Virabrequim 1
13 9639 003 1585 Retentor 15x25x5 2
14 4282 021 2503 Carcaça do virabrequim 1
15 9022 341 1370 Parafuso IS-M6x30 4
16 4282 030 1801 Roda do excentrico 1
17 4180 038 0801 Pino 5x28 2
18 4282 038 1900 Alavanca de arraste 2
19 4282 038 1300 Tampa 1
20 9075 478 3016 Parafuso IS-D4x16 4
21 4282 038 2600 Haste do comando da válvula 2
22 4282 038 1000 Alavanca variável 2
23 4180 038 2000 Luva 2
24 4180 038 2700 Porca de segurança M5 2
25 4282 029 0501 Junta de vedação 1
26 4282 025 1101 Tampa da válvula 1
27 9636 815 0270 Anel de vedação 5x9x1 1

Bloco do cárter

28 9022 346 1070 Parafuso IS-M5x30 1
29 4282 149 0600 Junta de vedação do silenciador 1
31 4282 007 1600 Jogo de juntas de vedação 1 13, 25, 27, 29, 30,
38
32 4282 007 4100 Jogo de manutenção 39 1 33 - 35
33 4282 141 0300 Filtro de ar 1
34 4282 007 3600 Kit cabeçotes de aspiração (10 pares) 1
35 0000 400 7011 Vela de ignição NGK CMR6H 1
36 0783 830 2000 Massa de vedação HT vermelho 1
37 4282 007 1029 Jogo regulagem folga da válvula 1 25, 27, 38
38 4180 893 6400 Calibrador de corrente 1

Bloco do cárter

Bloco do cárter

1 4282 020 0200 Bloco do cárter 1 2 - 30
2 4282 020 1200 Cilindro com pistão Ø 50 mm 1 3 - 11, 15
3 4282 025 1801 Válvula de admissão 1
5 4282 025 1600 Mola da válvula 2
6 4180 025 3000 Prato de mola 2
7 4180 038 1700 Parafuso com colar M5 2
8 4282 030 2003 Pistão Ø 50 mm 1 9 - 11
9 4283 034 3006 Anel de compressão Ø 50x1,2 mm 2
10 4282 034 1501 Pino do pistão 12x7x33 1
11 9463 650 1200 Anel de retenção 12x1 2
12 4282 030 0404 Virabrequim 1
13 9639 003 1585 Retentor 15x25x5 2
14 4282 021 2502 Carcaça do virabrequim 1
15 9022 341 1370 Parafuso IS-M6x30 4
16 4282 030 1801 Roda do excentrico 1
17 4180 038 0801 Pino 5x28 2
18 4282 038 1900 Alavanca de arraste 2
19 4282 038 1300 Tampa 1
20 9075 478 3016 Parafuso IS-D4x16 4
21 4282 038 2600 Haste do comando da válvula 2
22 4282 038 1000 Alavanca variável 2
23 4180 038 2000 Luva 2
24 4180 038 2700 Porca de segurança M5 2
26 4282 025 1101 Tampa da válvula 1
27 9636 815 0270 Anel de vedação 5x9x1 1

Bloco do cárter

28 9022 346 1070 Parafuso IS-M5x30 1
31 4282 007 1010 Jogo de juntas de vedação 1 13, 25, 27, 29, 30
32 4282 007 4100 Jogo de manutenção 39 1 33 - 35
33 4282 141 0300 Filtro de ar 1
35 0000 400 7011 Vela de ignição NGK CMR6H 1
38 4282 007 1001 Jogo regulagem folga da válvula 1 25, 27, 39
39 4180 893 6400 Calibrador de corrente 1
40 4282 020 0201 Bloco do cárter 1 Em versões mais

antigas, o motor
4282 020 0200
pode ser substi-
tuído por um novo
motor com cober-
tura do condutor
de ar e carcaça do
ventilador.
41 4282 700 4108 Carcaça do ventilador 1 Em versões mais

antigas, o motor
4282 020 0200
pode ser substi-
tuído por um novo
motor com cober-
tura do condutor
de ar e carcaça do
ventilador.
42 4282 087 3002 Cobertura do condutor de ar 1 Em versões mais

antigas, o motor
4282 020 0200
pode ser substi-

Bloco do cárter

tuído por um novo
motor com cober-
tura do condutor
de ar e carcaça do
ventilador.

Silenciador, Sistema de ignição

Silenciador, Sistema de ignição

1 4282 140 0603 Silenciador 1 2-5
2 4282 145 8100 Defletor 1
3 9039 448 0656 Parafuso auto-atarraxante M4x9,6 2
4 9022 341 1010 Parafuso IS-M5x18 2
6 9022 341 1010 Parafuso IS-M5x18 1
7 4282 400 1200 Volante 1
8 0000 955 0802 Porca com colar M8x1 1
9 4282 404 9300 Arruela 2
10 4282 400 1308 Módulo de ignição 1 11, 12
11 0000 998 0604 Mola com haste 1
12 4180 405 1000 Terminal da vela 1
13 4282 431 2101 Lingueta de encaixe 6,3 mm 1

Acima do número de série: 274805986
15 9075 478 4136 Parafuso IS-D5x20 2
16 9291 021 0120 Arruela 5,3 1 5
17 4282 007 1010 Jogo de juntas de vedação 1 5
18 4282 007 1600 Jogo de juntas de vedação 1

Filtro de ar, Conexão


1 4282 141 0300 Filtro de ar 1
2 4282 140 1002 Tampa do filtro 1 3, 4
3 9022 319 1027 Parafuso IS-M5x21 1
4 0000 967 7335 Indicação de advertência pictograma BR 1
5 4282 140 2851 Carcaça do filtro 1 6, 7, 16
6 0000 963 0809 Bucha 3
7 4134 123 7500 Luva 1
8 4282 141 2900 Tampa 1
9 9074 477 4132 Parafuso IS-P5x18 1
10 4282 087 3002 Cobertura do condutor de ar 1
11 9075 478 4159 Parafuso IS-D5x24 2
12 4282 121 6900 Caixa defletora 1
13 9022 341 1220 Parafuso IS-M5x48 2
14 0000 937 5004 Mangueira 3,1x5,7 mm x 1 m, R5 1
16 0000 350 6202 Bomba de combustível 1
17 9771 021 2536 Braçadeira da mangueira 30x5 1
18 4282 141 2200 Conexão 1
19 4282 120 2200 Flange 1
20 1113 141 1805 Luva 1
21 4282 120 0613 Carburador 4282/13 1 22
22 Z010 042 Z008 Alavanca do afogador 1
23 4282 141 8600 Mangueira de impulso 1



1 4282 141 0300 Filtro de ar 1
2 4282 140 1003 Tampa do filtro 1 3, 4
3 9022 319 1027 Parafuso IS-M5x21 1
5 4282 140 2851 Carcaça do filtro 1 7, 8, 18
6 4282 007 1021 Jogo carcaça do filtro 1 7 - 11, 18
7 0000 963 0809 Bucha 3
8 4134 123 7500 Luva 1
9 4282 141 2900 Tampa 1
10 9074 477 4132 Parafuso IS-P5x18 1
11 4282 087 3001 Cobertura do condutor de ar 1
12 9075 478 4159 Parafuso IS-D5x24 2
13 4282 121 6900 Caixa defletora 1
14 9022 341 1220 Parafuso IS-M5x48 2
17 4282 007 1014 Jogo mangueira de combustível 1
20 9771 021 2536 Braçadeira da mangueira 30x5 1
21 4282 141 2200 Conexão 1
22 4282 120 2200 Flange 1
23 1113 141 1805 Luva 1
24 4282 120 0611 Carburador 4282/11 1 25
25 4282 182 9500 Botão giratório 1
26 4282 141 8600 Mangueira de impulso 1



Sistema de arranque

Sistema de arranque

1 4282 190 0303 Tampa do arranque c/disp. arranque 1 2 - 5, 7 - 11
2 4282 190 0400 Tampa do arranque 1 3
3 1110 084 9102 Bucha 1
4 1121 195 3400 Manipulo de arranque 1
5 1113 195 8200 Cordão de arranque Ø 3,5x960 mm 1
6 0000 930 2203 Cordão de arranque Ø 3,5 mm x 30,5 m 1
6 0000 930 2212 Cordão de arranque Ø 3,5 mm x 60,8 m 1
7 4282 190 0600 Mola de recuo 1
8 4119 195 0400 Polia 1
9 4116 195 7200 Peça de engate 2
10 0000 958 0923 Arruela 1
11 1128 195 3500 Grampo elástico 1
12 4282 967 1501 Plaqueta de identificação BR 600 1
13 9022 341 1010 Parafuso IS-M5x18 3

Carburador 4282/13

Carburador 4282/13

1 4282 120 0613 Carburador 4282/13 1 2 - 39
2 Z000 018 Z000 Agulha de admissão 1
3 1120 122 3004 Mola 1
4 4229 121 5000 Alavanca de regulagem de admissão 1
5 1120 121 9200 Eixo 1
6 0000 122 7101 Parafuso 1
8 4134 121 4702 Membrana de regulagem 1
9 Z010 028 A001 Tampa de regulagem 1
10 1120 122 6601 Parafuso com colar 4
11 4180 121 4802 Membrana da bomba 1
12 4180 129 0908 Junta de vedação da bomba 1
13 4180 121 8602 Arruela 1
14 4180 122 3006 Mola 1
15 4180 121 0803 Tampa de fechamento 1
16 4242 122 7100 Parafuso 2
17 Z010 041 A004 Eixo do afogador 1
18 4282 122 3005 Mola 1
19 4282 122 9000 Anel de segurança 1
20 Z010 042 Z008 Alavanca do afogador 1
21 4282 121 2900 Borboleta do afogador 1
22 1125 122 7403 Parafuso cabeça redonda 2
23 4282 121 3300 Borboleta de estrangulamento 1
24 4283 120 7100 Eixo de estrangulamento com alavanca 1
25 4283 122 3000 Mola 1
26 4283 122 9100 Bucha 1
27 4238 121 9400 Anel 2

Carburador 4282/13

28 4238 122 3600 Anel de vedação 2
29 4282 122 5000 Luva espaçadora 1
30 4282 121 3500 Alavanca de estrangulamento 1
31 4137 121 8600 Arruela 1
32 4128 121 8901 Pino 1
34 9079 319 0280 Parafuso cabeça chata M3x3,5 1
35 1123 121 7800 Tela 1
36 4180 122 6202 Parafuso de encosto da marcha lenta 1
37 4282 122 6801 Parafuso de regulagem da marcha lenta 1
38 4282 122 6707 Parafuso de regulagem principal 1
39 4283 120 9700 Jogo êmbolo da bomba 1
40 4283 007 1700 Jogo peças do carburador 1 7, 8, 11, 12
41 Z000 001 K106 Jogo peças do carburador RB-300 1 2 - 5, 7, 8, 11, 12,

35

Carburador 4282/11

Carburador 4282/11

1 4282 120 0611 Carburador 4282/11 1 2 - 44
2 Z000 018 Z000 Agulha de admissão 1
3 1120 122 3004 Mola 1
4 1125 121 5000 Alavanca de regulagem de admissão 1
5 1120 121 9200 Eixo 1
7 4229 129 0901 Junta de regulagem 1
8 4229 121 4700 Membrana de regulagem 1
13 4180 120 2601 Tampa da bomba 1 14, 15
14 1125 122 4200 Peça de fixação 1
15 4180 122 6200 Parafuso de encosto da marcha lenta 1
18 4180 121 8600 Arruela 1
19 4180 122 3001 Mola 1
21 4180 122 7101 Parafuso 2
22 4282 121 3000 Eixo do afogador 1
23 4282 122 3005 Mola 1
25 4282 182 9500 Botão giratório 1
26 4282 121 2900 Borboleta do afogador 1
27 1125 122 7403 Parafuso cabeça redonda 2

Carburador 4282/11

28 4282 121 3300 Borboleta de estrangulamento 1
29 4282 120 7100 Eixo de estrangulamento com alavanca 1
30 4282 122 3004 Mola 1
31 4180 121 8601 Arruela 1
32 4180 122 3601 Anel de vedação 1
33 4238 122 3600 Anel de vedação 1
34 4238 121 9400 Anel 1
35 4282 122 5000 Luva espaçadora 1
36 4282 121 3500 Alavanca de estrangulamento 1
37 4137 121 8600 Arruela 1
38 4128 121 8901 Pino 1
40 9079 319 0280 Parafuso cabeça chata M3x3,5 1
41 1120 121 7800 Tela 1
42 Z000 031 Z089 Parafuso de regulagem da marcha lenta 1
43 4282 122 6706 Parafuso de regulagem principal 1
44 4282 120 9701 Jogo êmbolo da bomba 1
45 4282 007 1700 Jogo peças do carburador 1 7, 8, 11, 12, 16, 17

Carburador C1Q-S100

Carburador C1Q-S100

1 4282 120 0604 Carburador C1Q-S100A 1 2 - 45 BR
2 Z000 018 Z000 Agulha de admissão 1 BR
3 1120 122 3004 Mola 1 BR
4 1125 121 5000 Alavanca de regulagem de admissão 1 BR
5 1120 121 9200 Eixo 1 BR
6 1120 122 6600 Parafuso com colar 1 BR
7 4229 129 0901 Junta de regulagem 1 BR
8 4180 121 4701 Membrana de regulagem 1 BR
9 4282 121 0800 Tampa de fechamento 1 BR
10 1120 122 6601 Parafuso com colar 4 BR
11 4180 121 4800 Membrana da bomba 1 BR
12 4180 129 0901 Junta de vedação da bomba 1 BR
13 4180 120 2600 Tampa da bomba 1 14, 15 BR
14 1125 122 4200 Peça de fixação 1 BR
15 4180 122 6200 Parafuso de encosto da marcha lenta 1 BR
16 4180 121 4801 Membrana da bomba 1 BR
17 4180 129 0903 Junta de vedação da bomba 1 BR
18 4180 121 8600 Arruela 1 BR
19 4180 122 3001 Mola 1 BR
20 4180 121 0801 Tampa de fechamento 1 BR
21 4180 122 7100 Parafuso 2 BR
22 4282 121 3000 Eixo do afogador 1 BR
23 4282 122 3005 Mola 1 BR
24 4282 122 9000 Anel de segurança 1 BR
25 4282 182 9500 Botão giratório 1 BR
26 4282 121 2900 Borboleta do afogador 1 BR
27 1125 122 7403 Parafuso cabeça redonda 2 BR

Carburador C1Q-S100

28 4282 121 3300 Borboleta de estrangulamento 1 BR
29 4282 120 7100 Eixo de estrangulamento com alavanca 1 BR
30 4282 122 3004 Mola 1 BR
31 4180 121 8601 Arruela 1 BR
32 4180 122 3601 Anel de vedação 1 BR
33 4238 122 3600 Anel de vedação 1 BR
34 4238 121 9400 Anel 1 BR
35 4282 122 5000 Luva espaçadora 1 BR
36 4282 121 3500 Alavanca de estrangulamento 1 BR
37 4137 121 8600 Arruela 1 BR
38 4128 121 8901 Pino 1 BR
39 1120 122 9000 Anel de segurança 1 BR
40 9079 319 0280 Parafuso cabeça chata M3x3,5 1 BR
41 1120 121 7800 Tela 1 BR
42 4282 122 6701 Parafuso de regulagem principal 1 BR
43 4282 122 6800 Parafuso de regulagem da marcha lenta 1 BR
44 4229 121 2701 Capa 2 BR
45 4282 120 9701 Jogo êmbolo da bomba 1 BR
46 4282 122 3002 Mola 1 BR
47 4282 007 1700 Jogo peças do carburador 1 7, 8, 11, 12, 16, 17 BR

Carcaça do ventilador, Cobertura

Carcaça do ventilador, Cobertura

1 4282 700 4108 Carcaça do ventilador 1 3, 4
2 4282 700 4106 Carcaça do ventilador interna 1 3, 4
3 0000 963 0900 Bucha 4
4 1121 791 2800 Amortecedor de encosto 2
7 9075 478 4718 Parafuso IS-D6x32 4
8 4282 700 3406 Roda do ventilador 1
9 4282 701 0701 Carcaça do ventilador externa 1
10 9074 477 4132 Parafuso IS-P5x18 12
11 4282 791 3100 Mola 4
12 4282 792 2900 Bujão do rolamento antivibratório 4
13 9074 478 4140 Parafuso IS-P6x25 4
14 4282 700 2102 Cobertura 1 15, 16
15 9991 003 5087 Luva 7,5x6,8 3
16 4282 791 5902 Amortecedor de encosto 2
17 9074 477 4132 Parafuso IS-P5x18 4

Tanque de combustível, Placa dorsal


1 4282 350 0407 Tanque de combustível 1 2 - 4, 7 - 10
2 4282 350 1402 Elemento de fixação 1
3 4238 353 9200 Luva 1
7 0000 350 5800 Respiro do tanque 1
8 0000 350 0527 Tampa do tanque 1 9, 10
9 9645 951 3890 Anel de vedação redondo 35x3-FPM 80 1
10 0000 350 0900 Cordão 1
11 4282 350 0406 Tanque de combustível 1 4, 7, 10, 12 - 14
13 0000 350 0533 Tampa do tanque 1 10, 14
14 9645 948 7734 Anel de vedação redondo 25x3,5 1
18 9074 478 4140 Parafuso IS-P6x25 2
19 4282 700 3805 Placa dorsal 1 20
21 4282 798 2200 Placa inferior 1
22 9074 478 4140 Parafuso IS-P6x25 5
23 4282 760 8101 Grade de proteção 1
24 4282 790 8001 Almofada para as costas 1 27
25 4282 710 9020 Cinturão direito 1 27
26 4282 710 9030 Cinturão esquerdo 1 27
27 0000 951 1105 Parafuso IS-P5x14 6


28 4282 710 9101 Cinturão 1 29
29 4134 710 6401 Fecho 1
30 0000 790 7700 Cinto peitoral 1

Mangueira sanfonada, Tubo soprador

Mangueira sanfonada, Tubo soprador

1 4282 701 6100 Mangueira sanfonada 1
2 4282 708 8706 Braçadeira 1
3 9074 478 4547 Parafuso IS-P6x26 2
4 4282 708 8701 Braçadeira da mangueira 1
5 4282 700 6900 Cotovelo 1 6
6 9645 945 8645 Anel de vedação redondo 85x3,5 1
7 4282 708 8705 Braçadeira 1
8 4282 701 6300 Anel deslizante 1
9 4282 700 1809 Tubo soprador 1 22
10 4282 700 1800 Tubo soprador 1
13 4282 007 1013 Jogo tubo sopador BR 600 1 14 - 16, 18
14 4282 701 5402 Tubo soprador 1
15 4282 700 1801 Tubo soprador 1
16 4282 740 7104 Condutor 1
18 4282 708 6350 Bico redondo reto 1
19 4282 708 6355 Bico redondo curvado 1
20 4282 708 6330 Bico redondo curvado 1
21 4282 708 6340 Bico chato curvado 1
22 4282 701 9304 Velcro 1

Cabo de manejo

Cabo de manejo

1 4282 790 4902 Cabo manejo com cabo do acelerador 1 2 - 14
2 4282 790 0301 Cabo da mão 1
3 4282 442 1603 Mola de contato 1
4 4282 182 2901 Alavanca de regulagem 1
5 4241 182 4301 Excêntrico 1
6 4241 182 4201 Mola de contato 1
7 4244 182 2800 Alavanca 1
8 4241 180 1500 Alavanca do acelerador 1 9
9 0000 953 0808 Parafuso prisioneiro 1
10 4241 182 4502 Mola com haste 1
11 4282 180 1106 Cabo do acelerador 1
12 4282 790 0701 Assento 1
13 9074 478 3075 Parafuso IS-P4x19 4
14 4282 182 7802 Luva 1
15 9074 478 4547 Parafuso IS-P6x26 1

Cabo de manejo

Cabo de manejo

1 4282 790 1305 Cabo de manejo 1 2 - 15
2 4282 790 0302 Cabo da mão 1
3 4282 790 0701 Assento 1
5 9371 470 1060 Pino cilíndrico ISO2338-2m6x8 1
6 4282 182 4300 Excêntrico 1
7 4282 182 4520 Mola com haste 1
8 9074 478 3075 Parafuso IS-P4x19 6
9 4282 182 0800 Trava do acelerador 1
12 4282 182 4500 Mola com haste 1
13 4282 180 1103 Cabo do acelerador 1 14, 15
14 4282 182 7802 Luva 1
15 4282 182 7801 Luva 1
16 9074 478 4545 Parafuso IS-P6x26,5 1

Cabo de manejo

Cabo de manejo

1 4282 790 1306 Cabo de manejo 1 2 - 15
2 4282 790 0300 Cabo da mão 1

Até o número de série: 269089199
3 9074 478 3075 Parafuso IS-P4x19 6
5 9371 470 1060 Pino cilíndrico ISO2338-2m6x8 1
6 4282 182 4300 Excêntrico 1
7 4282 182 4520 Mola com haste 1
8 4282 182 0800 Trava do acelerador 1
11 4282 182 4500 Mola com haste 1
12 4282 180 1103 Cabo do acelerador 1 13, 14
13 4282 182 7802 Luva 1
14 4282 182 7801 Luva 1
15 4282 431 2101 Lingueta de encaixe 6,3 mm 1
16 4282 180 1100 Cabo do acelerador 1

Até o número de série: 269089199
17 9074 478 4545 Parafuso IS-P6x26,5 1

Cabo de empunhadura dupla

Cabo de empunhadura dupla

1 4282 790 1700 Cabo do punho 1 2 - 14
2 4282 790 1701 Cabo do punho 1 3, 4
3 4128 791 0300 Cabo da mão esquerda 1
4 4282 791 7300 Bujão 1
5 4282 700 1200 Peça de conexão 1
6 4282 710 9300 Parafuso de orelhas 1
7 4128 790 7501 Parafuso fixador 1
8 0000 997 1304 Mola de pressão 1
9 4128 790 4800 Peça de aperto 1
10 4282 791 0900 Peça de aperto 1
11 4128 791 9800 Porca quadrada 1
12 4282 791 0901 Peça de aperto 1
13 9074 478 3075 Parafuso IS-P4x19 2
14 0812 370 1143 Chave T20x100x50 1

Ferramentas, Acessórios especiais

Ferramentas, Acessórios especiais

1 4237 890 3400 Chave combinada 1
2 0000 890 2300 Chave de fenda 1

Número da máquina

Número da máquina

1 Posição do número da máquina 1

Smart Connector

Smart Connector

Posição do Smart Connector 1

Lubrificantes e graxas diversas

Lubrificantes e graxas diversas

1 0781 120 1021 Tubo de graxa Mulltilub 40 g Tube 1
1 0781 120 1109 Graxa multiuso 80 g 1
1 0781 120 1110 Graxa multiuso 225 g 1
3 0781 957 9000 Lubrificante para montagem OH 723 1
4 0781 319 8401 HP 100ml 1
4 0781 319 8052 HP Super 100ml 1
4 0781 319 8060 HP Ultra 100ml 1

Produtos de manutenção

Produtos de manutenção

1 0730 411 7002 Multispray 50 ml 1
1 0730 411 7000 Multispray 1
2 0000 881 9400 VarioClean 500 ml 1
2 0000 881 9409 Limpador especial 5 l 1
3 0782 516 8500 Multioil Bio 50 ml 1

Bujão

Bujão

0000 855 9200 Bujão 1

Pino de montagem

Pino de montagem

1108 893 4700 Pino de montagem 1

Luva de montagem

Luva de montagem

1108 893 2405 Luva de montagem 1

Luva de montagem

Luva de montagem

1118 893 4602 Luva de montagem 1

Placa de vedação

Placa de vedação

0000 855 8106 Placa de vedação 1

Mangueira 135 mm

Mangueira 135 mm

1110 141 8600 Mangueira 135 mm 1

Flange de teste

Flange de teste

1119 850 4201 Flange de teste 1

Calibrador de corrente


4118 890 6401 Calibrador de corrente 1

Elemento SW 13

Elemento SW 13

5910 893 5608 Elemento SW 13 1

Elemento SW 17

Elemento SW 17

5910 893 5610 Elemento SW 17 1

Gancho de montagem

Gancho de montagem

5910 893 8800 Gancho de montagem 1

Dispositivo de teste do sistema de ignição ZAT 3


5910 850 4520 Dispositivo de teste do sistema de ig- 1
nição ZAT 3



5910 850 4503 Dispositivo de teste do sistema de ig- 1
nição ZAT 4

Controlador de compressão

Controlador de compressão

5910 850 2000 Controlador de compressão 1



4180 893 6400 Calibrador de corrente 1

Parafuso de encosto

Parafuso de encosto

4282 890 2700 Parafuso de encosto 1

Luva

Luva

5910 893 1706 Luva 1

Ferramenta de montagem 12

Ferramenta de montagem 12

5910 890 2212 Ferramenta de montagem 12 1
5910 893 1706 Luva 1

Torquímetro com dispositivo de sinalização óptica/acústica


5910 890 0312 Torquímetro com dispositivo de sinali- 1
zação óptica/acústica

Chave de torque

Chave de torque

5910 890 0311 Chave de torque 1



5910 890 0302 Torquímetro com dispositivo de sinali- 1
zação óptica/acústica

Chave de torque

Chave de torque

5910 890 0301 Chave de torque 1

Garra (com perfil nº 3.1 + 4)

Garra (com perfil nº 3.1 + 4)

0000 893 3706 Garra (com perfil nº 3.1 + 4) 1

Luva

Luva

5910 893 1702 Luva 1

Extrator
Extrator

5910 893 0801 Extrator 1
Dispositivo de extracción
Dispositivo de extracción

5910 890 4400 Dispositivo de extracción 1 1-8
1 9157 691 0980 Parafuso de orelhas M5x16 2
2 9044 319 0980 Parafuso cilíndrico com fenda M5x16 2
3 0000 893 3700 Garra (com perfil nº 1 + 2) 2
4 0000 893 3706 Garra (com perfil nº 3.1 + 4) 2
5 0000 893 3711 Garra (com perfil nº 6) 2
Chave de fenda
Chave de fenda

1 5910 890 2307 Chave de fenda 1
Bujão
Bujão

0000 855 9201 Bujão 1
Kit ferramentas especiais
Kit ferramentas especiais

0000 890 1701 Kit ferramentas especiais 1 1 - 17
1 0000 850 1300 Bomba 1 2
2 0000 855 9201 Bujão 1
3 1106 850 4201 Flange 1
4 1118 850 4200 Flange 1
5 1119 850 4201 Flange de teste 1
6 1123 855 4200 Flange 1
7 1124 850 4205 Flange 1
8 5910 850 4207 Flange 1
9 4224 890 1200 Flange 1
10 5910 855 4206 Flange 1
11 5910 893 1702 Luva 2
12 1123 851 8300 Luva 2
13 1124 893 7100 Luva 2
14 1127 851 8300 Luva 2
15 0000 855 9200 Bujão 1
16 0000 855 8106 Placa de vedação 1
17 1110 141 8600 Mangueira 135 mm 1
Bomba
Bomba

0000 850 1300 Bomba 1
0000 855 9201 Bujão 1
0000 855 0100 Mangueira 1
Jogo aparelho teste estanqueidade
Jogo aparelho teste estanqueidade

1 5910 007 1000 Jogo aparelho teste estanqueidade 1 2, 3
2 5910 850 0300 Aparelho teste estanqueidade 1
3 4180 890 8601 Suporte 1
4 4180 890 8600 Suporte 1
5 4282 890 8600 Suporte 1
6 5910 890 8602 Suporte 1
Chave de fenda T27x200
Chave de fenda T27x200

5910 890 2415 Chave de fenda T27x200 1

Índice: Lista de Peças de Reposição Brazil, Brasileiro 14.11.2022

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Índice: Lista de Peças de Reposição Brazil, Brasileiro 14.11.2022

Enviado por

Direitos autorais:

Formatos disponíveis

BR 600 Lista de peças de reposição

Lista de peças de reposição BR 600, 14.11.2022 © ANDREAS STIHL AG & Co. KG

Lista de peças de reposição BR 600, 14.11.2022 © ANDREAS STIHL AG & Co. KG 2

# Número da Descrição Quan- Contém Observações

2 4282 020 1201 Cilindro com pistão Ø 50 mm 1 3 - 11, 15

3 4282 025 1801 Válvula de admissão 1

4 4282 025 1903 Válvula de saída 1

5 4282 025 1600 Mola da válvula 2

6 4180 025 3000 Prato de mola 2

7 4180 038 1700 Parafuso com colar M5 2

8 4282 030 2003 Pistão Ø 50 mm 1 9 - 11

9 4283 034 3006 Anel de compressão Ø 50x1,2 mm 2

10 4282 034 1501 Pino do pistão 12x7x33 1

11 9463 650 1200 Anel de retenção 12x1 2

12 4282 030 0411 Virabrequim 1

13 9639 003 1585 Retentor 15x25x5 2

14 4282 021 2503 Carcaça do virabrequim 1

15 9022 341 1370 Parafuso IS-M6x30 4

16 4282 030 1801 Roda do excentrico 1

17 4180 038 0801 Pino 5x28 2

18 4282 038 1900 Alavanca de arraste 2

19 4282 038 1300 Tampa 1

20 9075 478 3016 Parafuso IS-D4x16 4

21 4282 038 2600 Haste do comando da válvula 2

22 4282 038 1000 Alavanca variável 2

23 4180 038 2000 Luva 2

24 4180 038 2700 Porca de segurança M5 2

25 4282 029 0501 Junta de vedação 1

26 4282 025 1101 Tampa da válvula 1

27 9636 815 0270 Anel de vedação 5x9x1 1

Lista de peças de reposição BR 600, 14.11.2022 © ANDREAS STIHL AG & Co. KG 3

# Número da Descrição Quan- Contém Observações

29 4282 149 0600 Junta de vedação do silenciador 1

30 4283 129 0900 Junta de vedação 1

32 4282 007 4100 Jogo de manutenção 39 1 33 - 35

33 4282 141 0300 Filtro de ar 1

34 4282 007 3600 Kit cabeçotes de aspiração (10 pares) 1

35 0000 400 7011 Vela de ignição NGK CMR6H 1

36 0783 830 2000 Massa de vedação HT vermelho 1

37 4282 007 1029 Jogo regulagem folga da válvula 1 25, 27, 38

38 4180 893 6400 Calibrador de corrente 1

Lista de peças de reposição BR 600, 14.11.2022 © ANDREAS STIHL AG & Co. KG 4

Lista de peças de reposição BR 600, 14.11.2022 © ANDREAS STIHL AG & Co. KG 5

# Número da Descrição Quan- Contém Observações

2 4282 020 1200 Cilindro com pistão Ø 50 mm 1 3 - 11, 15

3 4282 025 1801 Válvula de admissão 1

4 4282 025 1903 Válvula de saída 1

5 4282 025 1600 Mola da válvula 2

6 4180 025 3000 Prato de mola 2

7 4180 038 1700 Parafuso com colar M5 2

8 4282 030 2003 Pistão Ø 50 mm 1 9 - 11

9 4283 034 3006 Anel de compressão Ø 50x1,2 mm 2

10 4282 034 1501 Pino do pistão 12x7x33 1

11 9463 650 1200 Anel de retenção 12x1 2

12 4282 030 0404 Virabrequim 1

13 9639 003 1585 Retentor 15x25x5 2

14 4282 021 2502 Carcaça do virabrequim 1

15 9022 341 1370 Parafuso IS-M6x30 4

16 4282 030 1801 Roda do excentrico 1

17 4180 038 0801 Pino 5x28 2

18 4282 038 1900 Alavanca de arraste 2

19 4282 038 1300 Tampa 1

20 9075 478 3016 Parafuso IS-D4x16 4
