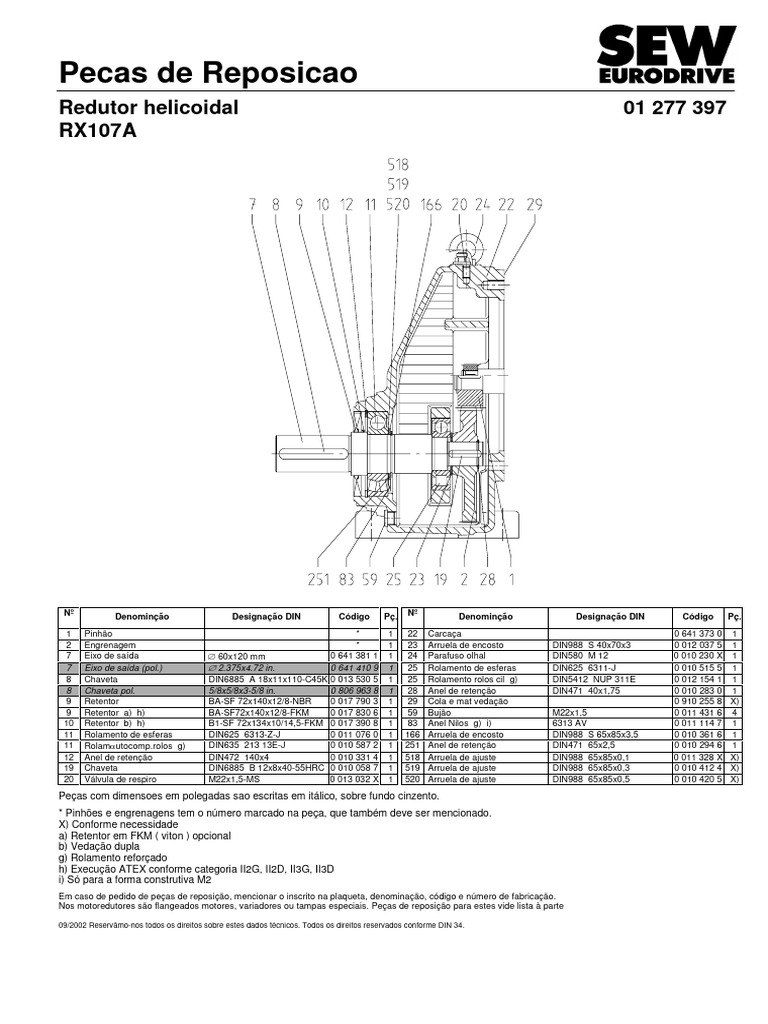

Pecas de Reposicao

Redutor helicoidal 01 277 397

RX107A

Nº Denominção Designação DIN Código Pç. Nº Denominção Designação DIN Código Pç.

1 Pinhão * 1 22 Carcaça 0 641 373 0 1

2 Engrenagem * 1 23 Arruela de encosto DIN988 S 40x70x3 0 012 037 5 1
7 Eixo de saída ˜ 60x120 mm 0 641 381 1 1 24 Parafuso olhal DIN580 M 12 0 010 230 X 1
7 Eixo de saída (pol.) ˜ 2.375x4.72 in. 0 641 410 9 1 25 Rolamento de esferas DIN625 6311-J 0 010 515 5 1
8 Chaveta DIN6885 A 18x11x110-C45K 0 013 530 5 1 25 Rolamento rolos cil g) DIN5412 NUP 311E 0 012 154 1 1
8 Chaveta pol. 5/8x5/8x3-5/8 in. 0 806 963 8 1 28 Anel de retenção DIN471 40x1,75 0 010 283 0 1
9 Retentor BA-SF 72x140x12/8-NBR 0 017 790 3 1 29 Cola e mat vedação 0 910 255 8 X)
9 Retentor a) h) BA-SF72x140x12/8-FKM 0 017 830 6 1 59 Bujão M22x1,5 0 011 431 6 4
10 Retentor b) h) B1-SF 72x134x10/14,5-FKM 0 017 390 8 1 83 Anel Nilos g) i) 6313 AV 0 011 114 7 1
11 Rolamento de esferas DIN625 6313-Z-J 0 011 076 0 1 166 Arruela de encosto DIN988 S 65x85x3,5 0 010 361 6 1
11 Rolamªutocomp.rolos g) DIN635 213 13E-J 0 010 587 2 1 251 Anel de retenção DIN471 65x2,5 0 010 294 6 1
12 Anel de retenção DIN472 140x4 0 010 331 4 1 518 Arruela de ajuste DIN988 65x85x0,1 0 011 328 X X)
19 Chaveta DIN6885 B 12x8x40-55HRC 0 010 058 7 1 519 Arruela de ajuste DIN988 65x85x0,3 0 010 412 4 X)
20 Válvula de respiro M22x1,5-MS 0 013 032 X 1 520 Arruela de ajuste DIN988 65x85x0,5 0 010 420 5 X)

Peças com dimensoes em polegadas sao escritas em itálico, sobre fundo cinzento.
* Pinhões e engrenagens tem o número marcado na peça, que também deve ser mencionado.
X) Conforme necessidade
a) Retentor em FKM ( viton ) opcional
b) Vedação dupla
g) Rolamento reforçado
h) Execução ATEX conforme categoria II2G, II2D, II3G, II3D
i) Só para a forma construtiva M2
Em caso de pedido de peças de reposição, mencionar o inscrito na plaqueta, denominação, código e número de fabricação.
Nos motoredutores são flangeados motores, variadores ou tampas especiais. Peças de reposição para estes vide lista à parte

09/2002 Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN 34.
