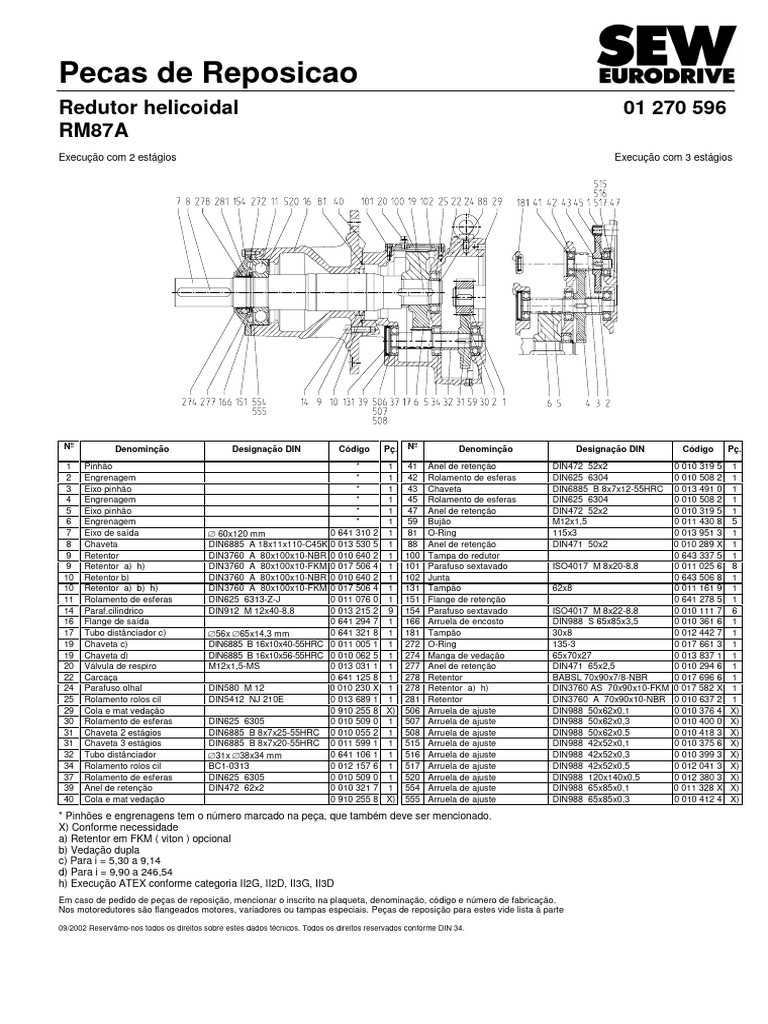

Pecas de Reposicao

Redutor helicoidal 01 270 596

RM87A
Execução com 2 estágios Execução com 3 estágios

Nº Denominção Designação DIN Código Pç. Nº Denominção Designação DIN Código Pç.

1 Pinhão * 1 41 Anel de retenção DIN472 52x2 0 010 319 5 1

2 Engrenagem * 1 42 Rolamento de esferas DIN625 6304 0 010 508 2 1
3 Eixo pinhão * 1 43 Chaveta DIN6885 B 8x7x12-55HRC 0 013 491 0 1
4 Engrenagem * 1 45 Rolamento de esferas DIN625 6304 0 010 508 2 1
5 Eixo pinhão * 1 47 Anel de retenção DIN472 52x2 0 010 319 5 1
6 Engrenagem * 1 59 Bujão M12x1,5 0 011 430 8 5
7 Eixo de saída ˜ 60x120 mm 0 641 310 2 1 81 O-Ring 115x3 0 013 951 3 1
8 Chaveta DIN6885 A 18x11x110-C45K 0 013 530 5 1 88 Anel de retenção DIN471 50x2 0 010 289 X 1
9 Retentor DIN3760 A 80x100x10-NBR 0 010 640 2 1 100 Tampa do redutor 0 643 337 5 1
9 Retentor a) h) DIN3760 A 80x100x10-FKM 0 017 506 4 1 101 Parafuso sextavado ISO4017 M 8x20-8.8 0 011 025 6 8
10 Retentor b) DIN3760 A 80x100x10-NBR 0 010 640 2 1 102 Junta 0 643 506 8 1
10 Retentor a) b) h) DIN3760 A 80x100x10-FKM 0 017 506 4 1 131 Tampão 62x8 0 011 161 9 1
11 Rolamento de esferas DIN625 6313-Z-J 0 011 076 0 1 151 Flange de retenção 0 641 278 5 1
14 Paraf.cilindrico DIN912 M 12x40-8.8 0 013 215 2 9 154 Parafuso sextavado ISO4017 M 8x22-8.8 0 010 111 7 6
16 Flange de saída 0 641 294 7 1 166 Arruela de encosto DIN988 S 65x85x3,5 0 010 361 6 1
17 Tubo distânciador c) ˜56x ˜65x14,3 mm 0 641 321 8 1 181 Tampão 30x8 0 012 442 7 1
19 Chaveta c) DIN6885 B 16x10x40-55HRC 0 011 005 1 1 272 O-Ring 135-3 0 017 661 3 1
19 Chaveta d) DIN6885 B 16x10x56-55HRC 0 010 062 5 1 274 Manga de vedação 65x70x27 0 013 837 1 1
20 Válvula de respiro M12x1,5-MS 0 013 031 1 1 277 Anel de retenção DIN471 65x2,5 0 010 294 6 1
22 Carcaça 0 641 125 8 1 278 Retentor BABSL 70x90x7/8-NBR 0 017 696 6 1
24 Parafuso olhal DIN580 M 12 0 010 230 X 1 278 Retentor a) h) DIN3760 AS 70x90x10-FKM 0 017 582 X 1
25 Rolamento rolos cil DIN5412 NJ 210E 0 013 689 1 1 281 Retentor DIN3760 A 70x90x10-NBR 0 010 637 2 1
29 Cola e mat vedação 0 910 255 8 X) 506 Arruela de ajuste DIN988 50x62x0,1 0 010 376 4 X)
30 Rolamento de esferas DIN625 6305 0 010 509 0 1 507 Arruela de ajuste DIN988 50x62x0,3 0 010 400 0 X)
31 Chaveta 2 estágios DIN6885 B 8x7x25-55HRC 0 010 055 2 1 508 Arruela de ajuste DIN988 50x62x0,5 0 010 418 3 X)
31 Chaveta 3 estágios DIN6885 B 8x7x20-55HRC 0 011 599 1 1 515 Arruela de ajuste DIN988 42x52x0,1 0 010 375 6 X)
32 Tubo distânciador ˜31x ˜38x34 mm 0 641 106 1 1 516 Arruela de ajuste DIN988 42x52x0,3 0 010 399 3 X)
34 Rolamento rolos cil BC1-0313 0 012 157 6 1 517 Arruela de ajuste DIN988 42x52x0,5 0 012 041 3 X)
37 Rolamento de esferas DIN625 6305 0 010 509 0 1 520 Arruela de ajuste DIN988 120x140x0,5 0 012 380 3 X)
39 Anel de retenção DIN472 62x2 0 010 321 7 1 554 Arruela de ajuste DIN988 65x85x0,1 0 011 328 X X)
40 Cola e mat vedação 0 910 255 8 X) 555 Arruela de ajuste DIN988 65x85x0,3 0 010 412 4 X)

* Pinhões e engrenagens tem o número marcado na peça, que também deve ser mencionado.
X) Conforme necessidade
a) Retentor em FKM ( viton ) opcional
b) Vedação dupla
c) Para i = 5,30 a 9,14
d) Para i = 9,90 a 246,54
h) Execução ATEX conforme categoria II2G, II2D, II3G, II3D
Em caso de pedido de peças de reposição, mencionar o inscrito na plaqueta, denominação, código e número de fabricação.
Nos motoredutores são flangeados motores, variadores ou tampas especiais. Peças de reposição para estes vide lista à parte

09/2002 Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN 34.
