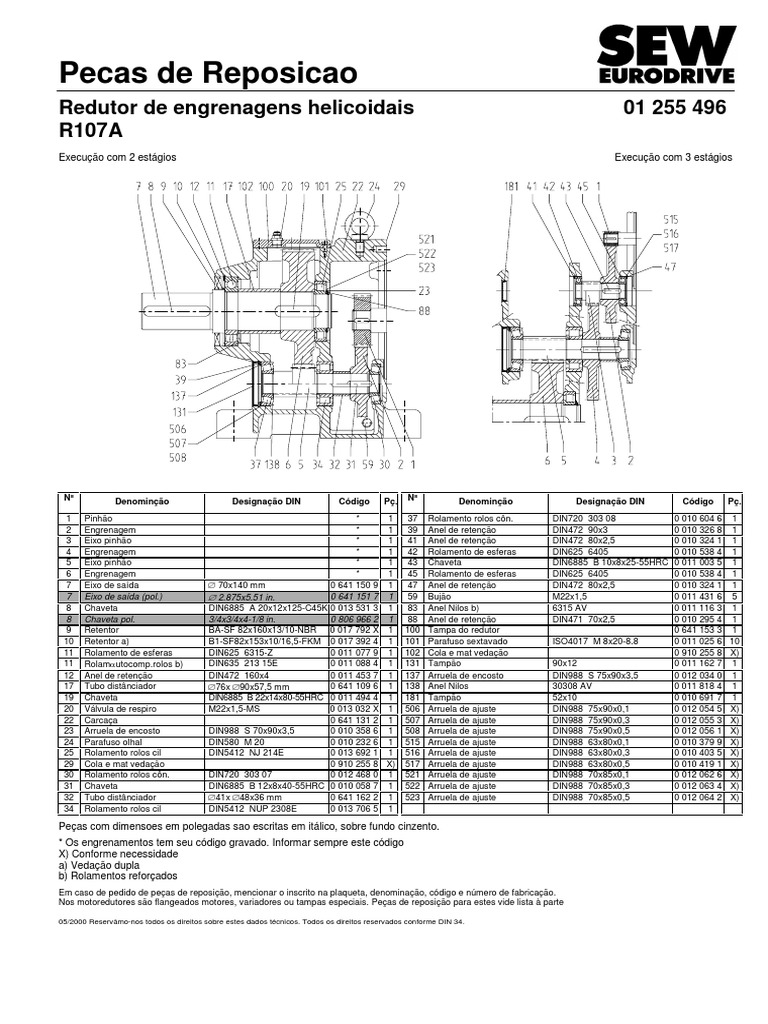

Pecas de Reposicao

Redutor de engrenagens helicoidais 01 255 496

R107A
Execução com 2 estágios Execução com 3 estágios

Nº Denominção Designação DIN Código Pç. Nº Denominção Designação DIN Código Pç.

1 Pinhão * 1 37 Rolamento rolos côn. DIN720 303 08 0 010 604 6 1

2 Engrenagem * 1 39 Anel de retenção DIN472 90x3 0 010 326 8 1
3 Eixo pinhão * 1 41 Anel de retenção DIN472 80x2,5 0 010 324 1 1
4 Engrenagem * 1 42 Rolamento de esferas DIN625 6405 0 010 538 4 1
5 Eixo pinhão * 1 43 Chaveta DIN6885 B 10x8x25-55HRC 0 011 003 5 1
6 Engrenagem * 1 45 Rolamento de esferas DIN625 6405 0 010 538 4 1
7 Eixo de saída ˜ 70x140 mm 0 641 150 9 1 47 Anel de retenção DIN472 80x2,5 0 010 324 1 1
7 Eixo de saída (pol.) ˜ 2.875x5.51 in. 0 641 151 7 1 59 Bujão M22x1,5 0 011 431 6 5
8 Chaveta DIN6885 A 20x12x125-C45K 0 013 531 3 1 83 Anel Nilos b) 6315 AV 0 011 116 3 1
8 Chaveta pol. 3/4x3/4x4-1/8 in. 0 806 966 2 1 88 Anel de retenção DIN471 70x2,5 0 010 295 4 1
9 Retentor BA-SF 82x160x13/10-NBR 0 017 792 X 1 100 Tampa do redutor 0 641 153 3 1
10 Retentor a) B1-SF82x153x10/16,5-FKM 0 017 392 4 1 101 Parafuso sextavado ISO4017 M 8x20-8.8 0 011 025 6 10
11 Rolamento de esferas DIN625 6315-Z 0 011 077 9 1 102 Cola e mat vedação 0 910 255 8 X)
11 Rolamªutocomp.rolos b) DIN635 213 15E 0 011 088 4 1 131 Tampão 90x12 0 011 162 7 1
12 Anel de retenção DIN472 160x4 0 011 453 7 1 137 Arruela de encosto DIN988 S 75x90x3,5 0 012 034 0 1
17 Tubo distânciador ˜76x ˜90x57,5 mm 0 641 109 6 1 138 Anel Nilos 30308 AV 0 011 818 4 1
19 Chaveta DIN6885 B 22x14x80-55HRC 0 011 494 4 1 181 Tampão 52x10 0 010 691 7 1
20 Válvula de respiro M22x1,5-MS 0 013 032 X 1 506 Arruela de ajuste DIN988 75x90x0,1 0 012 054 5 X)
22 Carcaça 0 641 131 2 1 507 Arruela de ajuste DIN988 75x90x0,3 0 012 055 3 X)
23 Arruela de encosto DIN988 S 70x90x3,5 0 010 358 6 1 508 Arruela de ajuste DIN988 75x90x0,5 0 012 056 1 X)
24 Parafuso olhal DIN580 M 20 0 010 232 6 1 515 Arruela de ajuste DIN988 63x80x0,1 0 010 379 9 X)
25 Rolamento rolos cil DIN5412 NJ 214E 0 013 692 1 1 516 Arruela de ajuste DIN988 63x80x0,3 0 010 403 5 X)
29 Cola e mat vedação 0 910 255 8 X) 517 Arruela de ajuste DIN988 63x80x0,5 0 010 419 1 X)
30 Rolamento rolos côn. DIN720 303 07 0 012 468 0 1 521 Arruela de ajuste DIN988 70x85x0,1 0 012 062 6 X)
31 Chaveta DIN6885 B 12x8x40-55HRC 0 010 058 7 1 522 Arruela de ajuste DIN988 70x85x0,3 0 012 063 4 X)
32 Tubo distânciador ˜41x ˜48x36 mm 0 641 162 2 1 523 Arruela de ajuste DIN988 70x85x0,5 0 012 064 2 X)
34 Rolamento rolos cil DIN5412 NUP 2308E 0 013 706 5 1

Peças com dimensoes em polegadas sao escritas em itálico, sobre fundo cinzento.
* Os engrenamentos tem seu código gravado. Informar sempre este código
X) Conforme necessidade
a) Vedação dupla
b) Rolamentos reforçados
Em caso de pedido de peças de reposição, mencionar o inscrito na plaqueta, denominação, código e número de fabricação.
Nos motoredutores são flangeados motores, variadores ou tampas especiais. Peças de reposição para estes vide lista à parte

05/2000 Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN 34.
